REVISIONS
REV
ECO
A3
A4
C1403S
DESCRIPTION
DATE
BY
RELEASE NEW DRAWING FORMAT
02JAN14
JARRY
UPDATE THE APPEARANCE
16NOV21
LOUIE
APPR
TOMMY
40.5±0.5
TITLE:
7
REQUIRES CONTACT
RETENTION WEDGE AW12P
22.2±0.5
1
KEYWAY (3) PLACES
DWG NO:
1 REFER TO SHEET 2 FOR
AVAILABLE CONNECTOR COLORS
NOTES: UNLESS OTHERWISE SPECIFIED
1 SEE SHEET 2 FOR KEY ARRANGEMENTS AND COLORS.
REV:
2. MATERIAL:
HOUSING: THERMOPLASTIC
SEAL: SILICONE RUBBER
3. MODIFICATIONS: N/A
6. ALL DIMENSIONS ARE FOR REFERENCE USE ONLY.
SEE SHEET 2
PART NUMBER
50.6±0.5
OF:
5. MATING PART: AT06-12SX* PLUG
( X = A,B,C,D KEYS; * = MODIFICATIONS AND COLORS )
SH:
4. SPECIFICATIONS:
4.1 CURRENT RATING: 13 AMPS
4.2 OPERATING TEMPERATURE: -55°C TO +125°C
4.3 DIELECTRIC WITHSTANDING VOLTAGE: LESS THAN 2
MILLIAMPS CURRENT LEAKAGE @ 1500 VOLTS AC.
4.4 INSULATION RESISTANCE: 1000 MEGOHMS MIN @ 25°C.
4.5 MOISTURE RESISTANCE: IP69K&IP68 ( 1M OF WATER FOR A
PERIOD OF 24 HOURS, MATED CONDITION )
4.6 MATING CYCLE DURABILITY: 100 CYCLES
4.7 RoHS COMPLIANT
REF: DT04-12PA-B016 、DT04-12PB-B016 、DT04-12PC-B016 、DT04-12PD-B016
DESCRIPTION
QUANTITY
DRAWN:
CHECKED:
7 CONTACT SIZE AND REAR SEAL WIRE RANGE:
TYPICAL
CONTACT MIN. INSUL MAX. INSUL
SIZE
O.D.
O.D.
WIRE RANGE
16
2.24 mm
(.088 in)
3.68 mm
(.145 in)
14 - 20 AWG
X
Sine Systems - www.amphenol-sine.com
44724 Morley Drive
Clinton Township, MI 48036
ENGINEER:
APPROVAL:
MATERIAL SPECIFICATIONS:

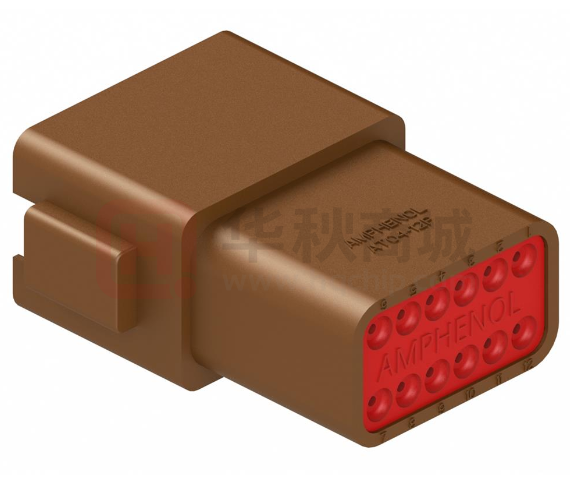

RECEPTACLE, 12 PIN, AT SERIES,
KEYED
CUSTOMER:
WEIGHT:27.1g
PROCESS SPECIFICATIONS:
THIS DRAWING IS SUPPLIED FOR
INFORMATION ONLY. DESIGN FEATURES,
SPECIFICATIONS AND PERFORMANCE DATA
SHOWN HEREON ARE THE PROPERTY OF
THE AMPHENOL CORPORATION. NO RIG HTS
OF REPRODUCTION ARE IMPLIED. ALL
DIMENSIONS ARE SUBJECT TO NORMAL
SCALE:
MANUFACTURING VARIATIONS.
TYPE
DWG NO:
B
NEXT ASS'Y:
NONE
A4
SHEET
1
OF
2
REVISIONS
REV
ECO
A3
A4
P/N AT04-12PA
KEY-A CONFIGURATION
STANDARD COLOR: GREY
P/N AT04-12PB
KEY-B CONFIGURATION
STANDARD COLOR: BLACK
C1403S
DESCRIPTION
DATE
BY
RELEASE NEW DRAWING FORMAT
02JAN14
JARRY
UPDATE THE APPEARANCE
16NOV21
LOUIE
P/N AT04-12PC
KEY-C CONFIGURATION
STANDARD COLOR: GREEN
APPR
TOMMY
P/N AT04-12PD
KEY-D CONFIGURATION
STANDARD COLOR: BROWN
TITLE:
KEYWAY
(3) PLACES
KEYWAY
(3) PLACES
KEYWAY
(3) PLACES
KEYWAY
(3) PLACES
DWG NO:
KEY-A CONFIGURATION
AT04-12PA-BLK
COLOR
GREY
GREEN
AT04-12PA-GRN
* BLACK
GREEN
BROWN
AT04-12PA-BRN
BROWN
PART NUMBER
COLOR
AT04-12PB-GRY
GREY
AT04-12PB
AT04-12PB-GRN
AT04-12PB-BRN
KEY-D CONFIGURATION
PART NUMBER
COLOR
PART NUMBER
AT04-12PC-GRY
GREY
AT04-12PD-GRY
BLACK
AT04-12PC-BLK
BLACK
AT04-12PD-BLK
GREEN
AT04-12PC
GREEN
AT04-12PD-GRN
AT04-12PC-BRN
BROWN
AT04-12PD
* BROWN
OF:
*
PART NUMBER
NOTE:
SH:
* BLACK
PART NUMBER
AT04-12PA
KEY-C CONFIGURATION
REV:
COLOR
GREY
KEY-B CONFIGURATION
DESCRIPTION
QUANTITY
DRAWN:
AN ASTERISKS ( * ) PLACED BEFORE THE COLOR DENOTES THE STANDARD
MOLDED COLOR OF THE CONNECTORS SHOWN ABOVE.
CHECKED:
X
Sine Systems - www.amphenol-sine.com
44724 Morley Drive
Clinton Township, MI 48036
ENGINEER:
APPROVAL:
MATERIAL SPECIFICATIONS:
OTHER COLORS SHOWN ARE AVAILABLE VIA SPECIAL ORDER.
RECEPTACLE, 12 PIN, AT SERIES,
KEYED
CUSTOMER:
WEIGHT:27.1g
PROCESS SPECIFICATIONS:
THIS DRAWING IS SUPPLIED FOR
INFORMATION ONLY. DESIGN FEATURES,
SPECIFICATIONS AND PERFORMANCE DATA
SHOWN HEREON ARE THE PROPERTY OF
THE AMPHENOL CORPORATION. NO RIG HTS
OF REPRODUCTION ARE IMPLIED. ALL
DIMENSIONS ARE SUBJECT TO NORMAL
SCALE:
MANUFACTURING VARIATIONS.
TYPE
DWG NO:
B
NEXT ASS'Y:
NONE
A4
SHEET
2
OF
2
