REVISIONS
REV
ECO
A1
-
A2
A3
DESCRIPTION
DATE
BY
RELEASE
02JUL2018
JAH
-
UPDATE DRAWING
25/MAR/19
BROOK
-
MODIFIED DESCRIPTION
12JUL19
APPR
TOMMY
BROOK TOMMY
41.6±0.50
TITLE:
RIGHT ANGLE RECEPT, AT 12 PIN, SCREW BOSS,BOARDLOCK
34.9
41.95±0.50
22.2
12x3.05±0.30
2xØ1.96x9.0 DP
FOR ANSI SIZE #2 SCREWS
TORQUE: 2.1-3.1 IN-LB [0.24-0.35 NM]
1 SEE SHEET 2 FOR KEY ARRANGEMENTS AND COLORS.
ATF13-12PX-BM1X
NOTES: UNLESS OTHERWISE SPECIFIED
DWG NO:
0.74
12xØ1.57
34.29
22.10
13.26
12xØ1.70
2. MATERIAL:
HOUSING: THERMOPLASTIC
CONTACT: COPPER ALLOY
PLATING: NICKEL UNDERPLATE
SEE CHART FOR OVERALL FINISH
4.42
A3
34.29±0.3 22.10±0.25 13.26 4.42
SH:
RECOMMENDED PCB LAYOUT
1
OF:
REF: DTF13-12PA, DTF13-12PB, DTF13-12PC, DTF13-12PD, DTF13-12PA-G003
SEE PART NUMBER CHART
PART NUMBER
DESCRIPTION
QUANTITY
MATERIALS LIST
UNLESS OTHERWISE SPECIFIED
4.42
30.4
1) All dimensions are in metric(mm).
2) Tolerances are as follows:
1 PL DEC ±0.30
Fractions ±1/64
2 PL DEC ±0.15
Angles ±1°
3 PL DEC ±0.08
3) Note reference =
X
SIGNATURES
DRAWN:
CHECKED:
MATERIAL SPECIFICATIONS:
CUSTOMER:
PROCESS SPECIFICATIONS:
6. ALL DIMENSIONS ARE FOR REFERENCE USE ONLY.
NEXT ASS'Y:
12/JUL/19
12/JUL/19
TOMMY.XIE
12/JUL/19
Sine Systems - www.amphenol-sine.com
44724 Morley Drive
Clinton Township, MI 48036
ENGINEER:
APPROVAL:
5. MATING PART: AT06-12S* PLUG
( * = MODIFICATIONS AND COLORS )
Amphenol
DATE
BROOK.DING
ORION.LI
ITEM
RIGHT ANGLE RECEPTACLE, AT 12 PIN,
SCREW BOSS,BOARDLOCK
THIS DRAWING IS SUPPLIED FOR
INFORMATION ONLY. DESIGN FEATURES,
SPECIFICATIONS AND PERFORMANCE DATA SIZE
SHOWN HEREON ARE THE PROPERTY OF
THE AMPHENOL CORPORATION. NO RIGHTS
OF REPRODUCTION ARE IMPLIED. ALL
DIMENSIONS ARE SUBJECT TO NORMAL
SCALE:
MANUFACTURING VARIATIONS.
TYPE
B CNONE
DWG NO:
REVISION
ATF13-12PX-BM1X
SHEET
1
A3
OF
1
2
4. SPECIFICATIONS:
4.1 CURRENT RATING: 13 AMPS
4.2 OPERATING TEMPERATURE: -55°C TO +125°C
4.3 DIELECTRIC WITHSTANDING VOLTAGE: LESS THAN 2
MILLIAMPS CURRENT LEAKAGE @ 1500 VOLTS AC.
4.4 INSULATION RESISTANCE: 1000 MEGOHMS MIN @ 25°C.
4.5 MOISTURE RESISTANCE: IP67 ( MATED CONDITION )
4.6 MATING CYCLE DURABILITY: 100 CYCLES
4.7 RoHS COMPLIANT
2xØ2.40
REV:
3. MODIFICATIONS: RIGHT ANGLE PCB MOUNT, SCREW BOSS
KEYED, HOUSING COLOR
4.42
REVISIONS
P/N ATF13-12PA-BM1X
KEY-A CONFIGURATION
STANDARD COLOR: GREY
P/N ATF13-12PB-BM1X
KEY-B CONFIGURATION
STANDARD COLOR: BLACK
REV
ECO
A1
-
A2
A3
DESCRIPTION
DATE
BY
RELEASE
02JUL2018
JAH
-
UPDATE DRAWING
25/MAR/19
BROOK
-
MODIFIED DESCRIPTION
12JUL19
P/N ATF13-12PD-BM1X
KEY-D CONFIGURATION
STANDARD COLOR: BROWN
KEYWAY
(3)PLACES
KEYWAY
(3)PLACES
TOMMY
BROOK TOMMY
TITLE:

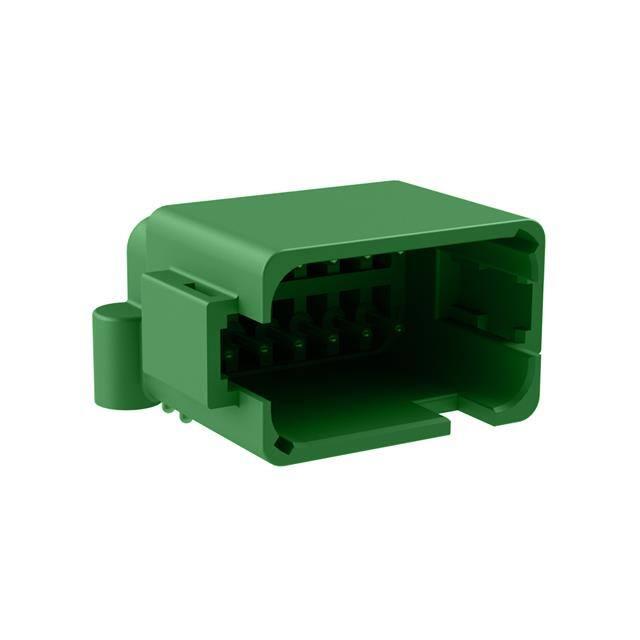

P/N ATF13-12PC-BM1X
KEY-C CONFIGURATION
STANDARD COLOR: GREEN
APPR
KEYWAY
(3)PLACES
RIGHT ANGLE RECEPT, AT 12 PIN, SCREW BOSS,BOARDLOCK
KEYWAY
(3)PLACES
DWG NO:
PART NUMBER
PART NUMBER
PART NUMBER
PART NUMBER
GOLD
ATF13-12PA-BM11
GOLD
ATF13-12PB-BM11
GOLD
ATF13-12PC-BM11
GOLD
ATF13-12PD-BM11
TIN
ATF13-12PA-BM13
TIN
ATF13-12PB-BM13
TIN
ATF13-12PC-BM13
TIN
ATF13-12PD-BM13
SH:
ATF13-12PD-BM1X VARIANTS
CONTACT
PLATING
A3
ATF13-12PC-BM1X VARIANTS
CONTACT
PLATING
REV:
ATF13-12PB-BM1X VARIANTS
CONTACT
PLATING
ATF13-12PX-BM1X
ATF13-12PA-BM1X VARIANTS
CONTACT
PLATING
2
OF:
UNLESS OTHERWISE SPECIFIED
1) All dimensions are in metric(mm).
2) Tolerances are as follows:
1 PL DEC ±0.30
Fractions ±1/64
2 PL DEC ±0.15
Angles ±1°
3 PL DEC ±0.08
3) Note reference =
X
SIGNATURES
DRAWN:
CHECKED:
12/JUL/19
12/JUL/19
TOMMY.XIE
12/JUL/19
Sine Systems - www.amphenol-sine.com
44724 Morley Drive
Clinton Township, MI 48036
ENGINEER:
APPROVAL:
MATERIAL SPECIFICATIONS:
CUSTOMER:
PROCESS SPECIFICATIONS:
Amphenol
DATE
BROOK.DING
ORION.LI
RIGHT ANGLE RECEPTACLE, AT 12 PIN,
SCREW BOSS,BOARDLOCK
THIS DRAWING IS SUPPLIED FOR
INFORMATION ONLY. DESIGN FEATURES,
SPECIFICATIONS AND PERFORMANCE DATA SIZE
SHOWN HEREON ARE THE PROPERTY OF
THE AMPHENOL CORPORATION. NO RIGHTS
OF REPRODUCTION ARE IMPLIED. ALL
DIMENSIONS ARE SUBJECT TO NORMAL
SCALE:
MANUFACTURING VARIATIONS.
TYPE
B C-
NEXT ASS'Y:
ITEM
NONE
DWG NO:
REVISION
ATF13-12PX-BM1X
SHEET
2
A3
OF
2
2
SEE PART NUMBER CHART
DESCRIPTION
PART NUMBER
QUANTITY
MATERIALS LIST
