REVISIONS
54.1
REV
ECO
DATE
BY
APPR
A1
-
RELEASE
6JUN19
JAH
TOMMY
A2
-
REVISED DRAWING
10JUL20
JHEAD
DH
46.6
41.4
DESCRIPTION
27.9
28.5
12.6
TITLE:
36.5
40.4

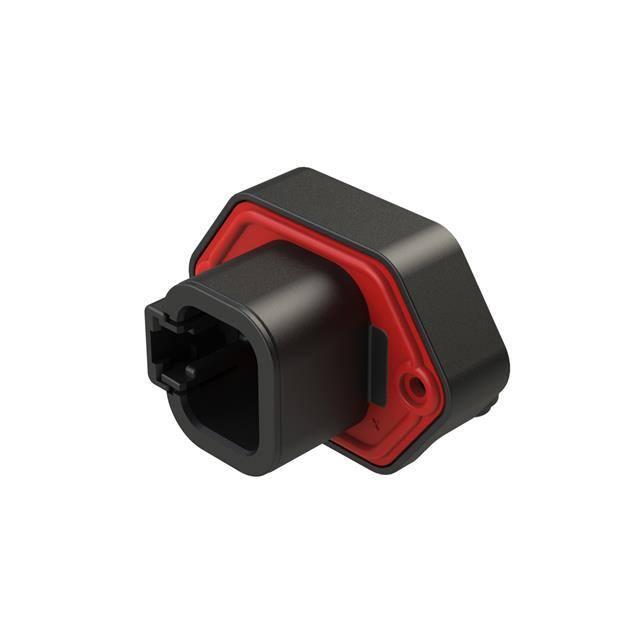

BOARDLOCK PCB MOUNT RECEPTACLE 4PIN, RA FLANGE, ATP SERIES
27.0
3.8
2xØ3.10±0.12x11.25 DP
RECOMMENDED SCREW: 6-19 [M3.63 x 1.34]
THREAD-FORMING SCREW,
TORQUE: 11-15 IN-LB [1.24-1.70 NM]
6XR6.4
RESERVOIR
3.7±0.4
FLANGE SEAL
SEAL RETAINER
4XØ2.38
26.9
41.40
RECEPTACLE HOUSING
21.55±0.10
27.85
6.70±0.05
2xØ2.79±0.12 DP
RECOMMENDED SCREW: 4-20 [M3.12X1.27]
THREAD-FORMING SCREW,
TORQUE:6-10 IN-LB [0.68-1.13 NM]
8.60
NOTES: UNLESS OTHERWISE SPECIFIED
2XØ3.96
PIN #1
6.7
SH:
GRAY
ATP13-4P-BM01GRY
QUANTITY
UNLESS OTHERWISE SPECIFIED
POTTING
GRAY
ATP13-4P-BM02GRY
TIN
NO POTTING
GRAY
ATP13-4P-BM03GRY
TIN
POTTING
GRAY
ATP13-4P-BM04GRY
3) Note reference =
GOLD
NO POTTING
BLACK
ATP13-4P-BM01BLK
MATERIAL SPECIFICATIONS:
GOLD
POTTING
BLACK
ATP13-4P-BM02BLK
5. ALL DIMENSIONS ARE FOR REFERENCE USE ONLY
TIN
NO POTTING
BLACK
ATP13-4P-BM03BLK
6. POTTED CONNECTORS SPECIFIED FOR UP TO 5 P.S.I. APPLICATIONS.
TIN
POTTING
BLACK
ATP13-4P-BM04BLK
1)
2)
1
2
3
REF: DTP13-4P
DESCRIPTION
PART NUMBER
MATERIALS LIST
All dimensions are in metric(mm).
Tolerances are as follows:
PL DEC ±0.30
Fractions ±1/64
PL DEC ±0.15
Angles ±1°
PL DEC ±0.08
X
SIGNATURES
DRAWN:
CHECKED:
14MAY19
14MAY19
TOMMY.XIE
14MAY19
Sine Systems - www.amphenol-sine.com
44724 Morley Drive
Clinton Township, MI 48036
ENGINEER:
APPROVAL:
CUSTOMER:
PROCESS SPECIFICATIONS:
Amphenol
DATE
PETER.YANG
ORION.LI
ITEM
BOARDLOCK PCB MOUNT RECEPTACLE,
4 PIN, RA FLANGE, ATP SERIES
THIS DRAWING IS SUPPLIED FOR
INFORMATION ONLY. DESIGN FEATURES,
SPECIFICATIONS AND PERFORMANCE DATA SIZE
SHOWN HEREON ARE THE PROPERTY OF
THE AMPHENOL CORPORATION. NO RIGHTS
OF REPRODUCTION ARE IMPLIED. ALL
DIMENSIONS ARE SUBJECT TO NORMAL
SCALE:
MANUFACTURING VARIATIONS.
TYPE
DWG NO:
REVISION
B C- ATP13-4P-BM0XXXX A2
NEXT ASS'Y:
NONE
SHEET
1
OF
1
1
NO POTTING
ATP13-4P-BM0XXXX
PART NUMBER
OF:
GOLD
COLOR
1
ATP13-4P-BM0XXXX VARIANTS
CONTACT POTTING OR NOT
PLATING
IN RESERVOIR
GOLD
4. MATING PART: ATP06-4S*
(* = ALL MODIFICATIONS)
VIEW FROM COMPONENTS
SIDE OF PCB
RECOMMENDED PANEL
CUTOUT
A2
2. MODIFICATIONS: FLANGE; PCB MOUNT RIGHT ANGLE
RECOMMENDED PCB LAYOUT
12.1
0.13
REV:
INTERNAL SEALING SURFACE
FINISH TO BE 3.2 OR BETTER
4XØ2.60+0.1
0
7.43±0.10
PIN SPACER
30.5
3. SPECIFICATIONS:
3.1 CURRENT RATING: 25 AMPS
3.2 OPERATING TEMPERATURE: -55°C TO +125°C
3.3 DIELECTRIC WITHSTANDING VOLTAGE: LESS THAN 2
MILLIAMPS CURRENT LEAKAGE @ 1500 VOLTS AC.
3.4 INSULATION RESISTANCE: 1000 MEGOHMS MIN @ 25°C
3.5 MOISTURE RESISTANCE: IP67 ( MATED CONDITION )
3.6 MATING CYCLE DURABILITY: 100 CYCLES
3.7 RoHS COMPLIANT
2XØ3.43
4XR8.2
21.6
ATP13-4P-BM0XXXX
27.95
7.0
1. MATERIAL:
HOUSING: THERMOPLASTIC
SEAL: SILICONE RUBBER
CONTACT: COPPER ALLOY
DWG NO:
7.00±0.05
23.5
