SK56-AQ

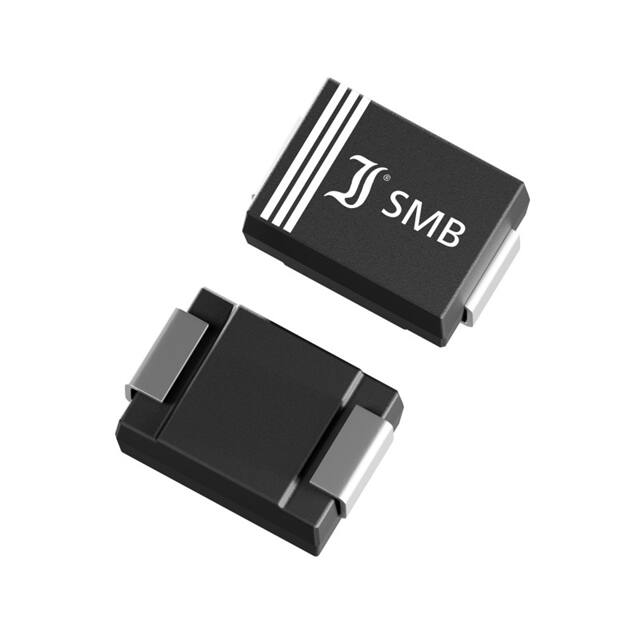

SK52 ... SK515 SK52 ... SK515 IFAV = 5 A VF < 0.55...0.87 V Tjmax = 150°C SMD Schottky Barrier Rectifier Diodes SMD Schottky-Gleichrichterdioden VRRM = 20...150 V IFSM = 100/110 A Version 2020-06-08 Typical Applications Output Rectification in DC/DC Converters, Polarity Protection, Free-wheeling diodes Commercial grade Suffix -Q: AEC-Q101 compliant 1) Suffix -AQ: AEC-Q101 qualified 1) 2.1 2.2± 0.2 ± 0.1 5.4± 0.5 0.15 2 3.7 Type Typ RoHS Mechanical Data 1) Mechanische Daten 1) Taped and reeled 3000 / 13“ Weight approx. ± 0.5 4.6 Dimensions - Maße [mm] Besonderheiten Niedrige Fluss-Spannung Hoher Dauergrenzstrom Konform zu RoHS, REACH, Konfliktmineralien 1) Pb EE WE ± 0.3 1.1 Features Low forward voltage drop High average forward current Compliant to RoHS, REACH, Conflict Minerals 1) EL V SMB ~ DO-214AA Typische Anwendungen Ausgangsgleichrichtung in Gleichstromwandlern, Verpolschutz, Freilaufdioden Standardausführung Suffix -Q: AEC-Q101 konform 1) Suffix -AQ: AEC-Q101 qualifiziert 1) Gegurtet auf Rolle 0.1 g Gewicht ca. Case material UL 94V-0 Gehäusematerial Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen MSL = 1 Maximum ratings 2) Type Typ Grenzwerte 2) DC blocking voltage Sperrgleichspannung Repetitive peak reverse voltage Periodische Spitzensperrspannung Surge peak reverse voltage Stoßspitzensperrspannung VDC [V] 3) VRRM [V] VRSM [V] SK52* 20 SK53/-Q* 30 SK54/-Q* 40 SK54-AQ 32 * Will be replaced by Werden ersetzt durch SK54-3G/-Q 40 20 30 40 40 SK55** 50 ** Will be replaced by 50 SK56** 60 60 SK56-AQ 48 Werden ersetzt durch SK56-3G 60 60 SK58 80 80 SK510 100 100 SK515/-Q 150 150 Max. average forward current Dauergrenzstrom in Einwegschaltung SK52 ... SK56 (-Q/-AQ) SK58 ... SK515 (-Q/-AQ) TT = 130°C TT = 100°C IFAV 5A Rep. peak fwd. Current – Periodischer Spitzenstr. f > 15 Hz TT = 100°C IFRM 20 A Peak forward surge current Stoßstrom in Fluss-Richtung Half sine-wave Sinus-Halbwelle 50 Hz (10 ms) 60 Hz (8.3 ms) IFSM 100 A 110 A t < 10 ms i2t 50 A2s Tj TS -50...+150°C -50...+150°C Rating for fusing – Grenzlastintegral Operating junction temperature – Sperrschichttemperatur Storage temperature – Lagerungstemperatur 1 2 3 Please note the detailed information on our website or at the beginning of the data book Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben Defined for -AQ parts only, Tj = 125°C – Nur definiert für -AQ Bauteile, Tj = 125°C © Diotec Semiconductor AG http://www.diotec.com/ 1 SK52 ... SK515 Characteristics Kennwerte Type Typ Forward voltage Durchlass-Spannung Junction capacitance Sperrschichtkapazität VF [V] @ IF [A] @ Tj Cj [pF] SK52 ... SK54 (-AQ) < 0.55 5 25°C typ. 300 4 SK55, SK56 (-AQ) < 0.68 5 25°C typ. 300 4 SK58, SK510 < 0.83 5 25°C typ. 200 4 SK515 (-Q) < 0.87 5 25°C typ. 150 4 Leakage current Sperrstrom Tj = 25°C Tj = 100°C @ VR [V] IR < 200 µA < 20 mA RthA RthT 45 K/W 1) 15 K/W VR = VRRM Typ. thermal resistance junction-ambient − Typ. Wärmewiderstand Sperrschicht-Umgebung Typ. thermal resistance junction-terminal − Typ. Wärmewiderstand Sperrschicht-Anschluss 10 120 [%] SK52...SK56 [mA] 100 SK58...SK515 Tj = 125°C 1 80 60 10 -1 10 -2 Tj = 75°C 40 20 0 0 TT 100 50 150 10 -3 0 [°C] VRRM 40 60 [% ] 100 Typ. instantaneous leakage current vs. rev. voltage Typ. Sperrstrom (Augenblickswert) ü. Sperrspannung Rated forward current vs. temp. of the terminals Zul. Richtstrom in Abh. v. d. Temp. der Terminals 10 Tj = 25°C IR IFAV 102 2 [A] [A] SK52...54 10 10 SK55, SK56 SK52 ... SK54 SK55, SK56 1 1 SK58, SK510 SK58, SK510 10 SK515 IF 10 SK515 10-1 -1 IF Tj = 25°C -2 0 VF 0.4 0.6 [V] 10-2 1.0 Forward characteristics (typical values) Durchlasskennlinien (typische Werte) Tj = 125°C 0 VF 0.4 0.6 [V] 1.0 Forward characteristics (typical values) Durchlasskennlinien (typische Werte) Disclaimer: See data book page 2 or website Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet 1 2 Mounted with 50 mm2 copper pads at each terminal – Montage mit 50 mm2 Kupferbelag (Lötpad) an jedem Anschluss http://www.diotec.com/ © Diotec Semiconductor AG
