4
THIS DRAWING IS UNPUBLISHED.
C
COPYRIGHT
20
2
3
RELEASED FOR PUBLICATION
-
LOC
-
ALL RIGHTS RESERVED.
-
1
REVISIONS
DIST
00
P
E
REVISED PER ECR-13-019886
-
WEAR PLATE
DATE
PER ECR-12-003178
F
D
DESCRIPTION
LTR
0.05
72.00
0.20
B
24DEC2013
FL
FY
-
-
-
-
7
6.50
( 6.00 )
0.08
( 1.50 )
( 0.20 )
TYP.
A-A
C
INSULATION FILM
B
ALIGNMENT POST
THIS DRAWING IS A CONTROLLED DOCUMENT.
TOLERANCES UNLESS
OTHERWISE SPECIFIED:
DIMENSIONS:
mm
0
1
2
3
4
A
MATERIAL
1470-19 (3/11)
D
( 1.5 )
( 2.25 )
TYP.
58.50
AC
-
SECTION
( 3.00 )
AZ
-
C
( 1.50 )
04JUN12
-
12.30
65.15
APVD
-
7.40
1.90
DWN
PLC
PLC
PLC
PLC
PLC
ANGLES
-
FINISH
1
0.5
0.25
-
-
3
DWN
26-Oct-10
CHK
27-Oct-10
JEFF GONG
ALEX SHOAL
27-Oct-10
MANQIAN WANG
APVD
NAME
108-60091
WEIGHT
SIZE
-
CUSTOMER DRAWING
NO
1-1932632-1
PART NUMBER
TE Connectivity
APPLICATION SPEC
114-
1-1932632-2
INSULATION
FILM
PRODUCT SPEC
3 $
YES

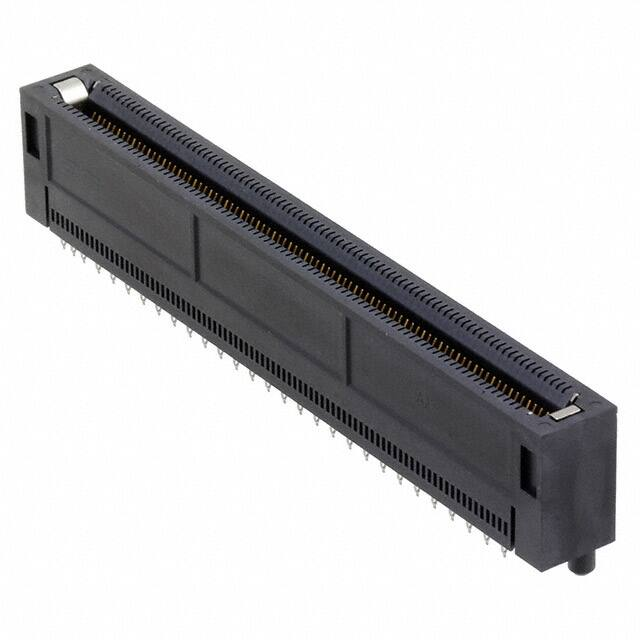

CARD EDGE CONNECTOR, VERTICAL
ENHANCED MICRO TCA
CAGE CODE
A3 00779
A
DRAWING NO
1932632
SCALE
N/A
SHEET
RESTRICTED TO
-
1
OF
2
REV
F
4
THIS DRAWING IS UNPUBLISHED.
C
COPYRIGHT
20
2
3
RELEASED FOR PUBLICATION
-
-
LOC
-
ALL RIGHTS RESERVED.
1
REVISIONS
DIST
00
P
DESCRIPTION
LTR
-
DATE
SEE SHEET 1
DWN
APVD
-
-
-
D
D
58.50
0.55
2.25
NOTES, UNLESS OTHERWISE SPECIFIED:
0.20
1. MATERIAL:
HOUSING- LCP, UL94-0 RATED, BLACK.
2
REF TYP.
1.50
AFTER PLATING
2.40
1.50
CONTACTS- PHOSPHOR BRONZE
0.10
NON-PTH
2PLC
WEAR PLATE- STAINLESS STEEL
2. RECOMMENDED PCB HOLE DIMENSIONS;
DRILLED HOLE: 0.64 # 0.02mm.
-Y-
FINISHED HOLE: 0.55mm REF
Cu THICKNESS: 25~50um WITH EITHER PLATINGG THICKNESS
1). HASL Sn Pb: 4~10um.
2). IMMERSION Sn: MIN 0.5um
1.35
3). OSP: 0.2~0.5um
C
4). IMMERSION Au/Ni: 0.5~1.2um Au OVER3.0~7.0um Ni
C
5). IMMERSION Ag: 0.1um MIN
3.FINISH:
31.225
1). MATING AREA: 0.76um MIN GOLD OR 0.64um MIN PALLADIUM-NICKEL
OVER 1.27um NICKEL
69.30
2). COMPLIANT PIN AREA: 0.5um MATTE TIN OVER 1.27um NICKEL.
4. CONNECTOR MARKED WITH PART NUMBER AND DATE CODE.
5. CONTACT AREA LUBRICATED WITH BELLCORE APPROVED LUBRICANT. TECHNICAL
GR1217-CORE ISSUE I, NOVEMBER 1995.
-X-
REFERENCE
6. REFER TO TYCO ELECTRONICS APPLICATION SPECIFICATION 114-13180 FOR SPECIFIC
APPLICATION RELATED INFORMATION
7. WEAR PLATE EXTENDE FROM TOP OF CONNECTOR TO BOTTOM OF SLOT AND IS USED TO
ELIMINATE WEAR OF THE HOUSING CAUSED BY THE EDGE OF THE PCB CARD.
8. INSULATION FILM USED WHEN ADDITIONAL INSULATION SPACING IS NEEDED BETWEEM
PCB TRACES AND CONTACTS.
B
B
THIS DRAWING IS A CONTROLLED DOCUMENT.
TOLERANCES UNLESS
OTHERWISE SPECIFIED:
DIMENSIONS:
mm
0
1
2
3
4
A
MATERIAL
1470-19 (3/11)
PLC
PLC
PLC
PLC
PLC
ANGLES
-
FINISH
1
0.5
0.25
-
-
3
DWN
26-Oct-10
CHK
27-Oct-10
JEFF GONG
ALEX SHOAL
27-Oct-10
MANQIAN WANG
APVD
TE Connectivity
NAME
PRODUCT SPEC
108-
APPLICATION SPEC
3 $
114-
WEIGHT
SIZE
-
CUSTOMER DRAWING
CARD EDGE CONNECTOR, VERTICAL
ENHANCED MICRO TCA
CAGE CODE
A3 00779
A
DRAWING NO
1932632
SCALE
N/A
SHEET
RESTRICTED TO
-
2
OF
2
REV
F
