JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD
TO-220-3L Plastic-Encapsulate Transistors

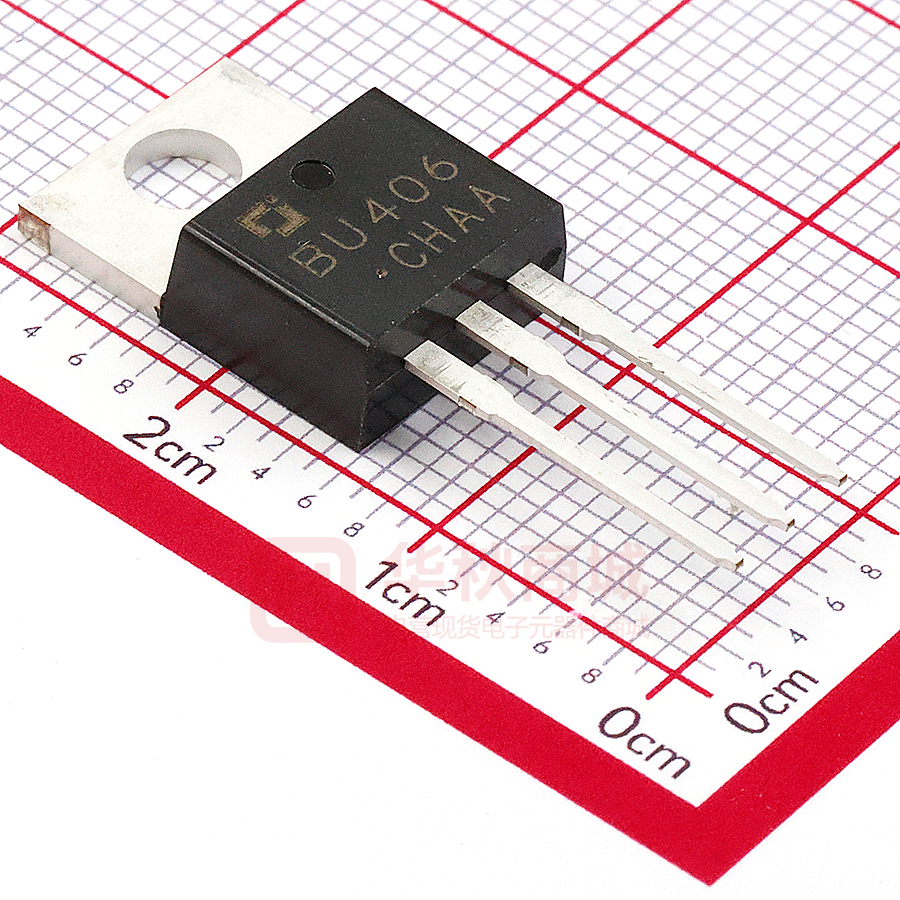

BU406
TRANSISTOR (NPN)
TO-220-3L
FEATURES
High Voltage
Fast Switching Speed: tf = 750 ns (max)
Low Saturation Voltage: VCE(sat) = 1 V (max) @ 5 A
2. COLLECTOR
Pb−Free Packages are Available*
3. EMITTER
1. BASE
MAXIMUM RATINGS (Ta=25℃ unless otherwise noted)
Symbol
Parameter
Value
Unit
VCBO
Collector-Base Voltage
400
V
VCEO
Collector-Emitter Voltage
200
V
VEBO
Emitter-Base Voltage
6
V
IC
Collector Current
7
A
PC
Collector Power Dissipation
2
W
62.5
℃/W
-55~+150
℃
RθJA
TJ,Tstg
Thermal Resistance from Junction to Ambient
Operation Junction and Storage Temperature Range
ELECTRICAL CHARACTERISTICS (Ta=25℃ unless otherwise specified)
Parameter
Collector-base breakdown voltag
Symbol
Test
conditions
Min
Typ
Max
Unit
V(BR)CBO
IC=100uA, IE=0
400
*
IC=100mA,IB=0
200
V
6
V
V
Collector-emitter breakdown voltage
V(BR)CEO
Emitter-base breakdown voltage
V(BR)EBO
IE=100uA,IC=0
Collector cut-off current
ICES
VCB=400V,IE=0
5
mA
Collector cut-off current
ICES
VCB=250V,IE=0
1
mA
Collector cut-off current
ICBO
VCB=300V,IE=0
5
μA
Emitter cut-off current
IEBO
VEB=6V,IC=0
1
mA
DC current gain
hFE
VCE=5V, IC=1A
50
100
Collector-emitter saturation voltage
*
VCE(sat)
IC=5A,IB=500mA
1
V
Base-emitter saturation voltage
VBE(sat)*
IC=5A,IB=500mA
1.2
V
Collector output capacitance
Cob
Transition frequency
fT
80
VCB=10V,IE=0, f=1MHz
VCE=5V,IC=0.2A,f=10MHz
10
pF
MHz
*Pulse test: pulse width ≤300μs, duty cycle≤ 2.0%.
www.jscj-elec.com
1
Rev. - 2.0
Typical Characteristics
Static Characteristic
2.0
(A)
1.6
IC
1.8
1.4
——
IC
20mA
hFE
18mA
16mA
1.2
14mA
1.0
12mA
0.8
10mA
0.6
8mA
0.4
6mA
Ta=100℃
100
DC CURRENT GAIN
COLLECTOR CURRENT
hFE
1000
COMMON
EMITTER
Ta=25℃
Ta=25℃
10
4mA
0.2
IB=2mA
0.0
0
1
2
3
4
COLLECTOR-EMITTER VOLTAGE
VCEsat
1000
——
5
VCE
COMMON EMITTER
VCE=5V
1
6
1
10
100
COLLECTOR CURRENT
(V)
IC
VBEsat
1200
1000
IC
7000
(mA)
IC
——
1000
800
BASE-EMITTER SATURATION
VOLTAGE VBEsat (mV)
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (mV)
900
700
600
Ta=100℃
500
400
300
200
600
Ta=100℃
400
200
Ta=25℃
100
Ta=25℃
800
β=10
0
1
10
100
COLLECTOR CURRENT
IC
7000
IC
β=10
0
7000
1000
1
10
100
COLLECTOR CURRENT
(mA)
—— VBE
10000
Cob/ Cib
IC
(mA)
—— VCB/ VEB
f=1MHz
IE=0/IC=0
Ta=25℃
(pF)
1000
1000
Cib
CAPACITANCE
100
T=
a 25
℃
T=
a 10
0℃
C
IC
(mA)
COMMON EMITTER
VCE=5V
COLLCETOR CURRENT
7000
1000
10
100
200
300
400
700
800
900
BASE-EMMITER VOLTAGE
VBE
(mV)
PC
2500
500
600
——
1000
1100
Cob
10
1
0.1
1
0
100
1200
1
REVERSE VOLTAGE
10
V
30
(V)
Ta
COLLECTOR POWER DISSIPATION
PC (mW)
2250
2000
1750
1500
1250
1000
750
500
250
0
0
25
50
75
AMBIENT TEMPERATURE
www.jscj-elec.com
100
Ta
125
150
(℃ )
2
Rev. - 2.0
TO-220-3L Package Outline Dimensions
Symbol
A
A1
b
b1
c
c1
D
E
E1
e
e1
F
h
L
L1
Φ
www.jscj-elec.com
Dimensions In Millimeters
Min
Max
4.470
4.670
2.520
2.820
0.710
0.910
1.170
1.370
0.310
0.530
1.170
1.370
10.010
10.310
8.500
8.900
12.060
12.460
2.540 TYP
4.980
5.180
2.590
2.890
0.000
0.300
13.400
13.800
3.560
3.960
3.735
3.935
3
Dimensions In Inches
Max
Min
0.176
0.184
0.099
0.111
0.028
0.036
0.046
0.054
0.012
0.021
0.046
0.054
0.394
0.406
0.335
0.350
0.475
0.491
0.100 TYP
0.196
0.204
0.102
0.114
0.000
0.012
0.528
0.543
0.140
0.156
0.147
0.155
Rev. - 2.0
