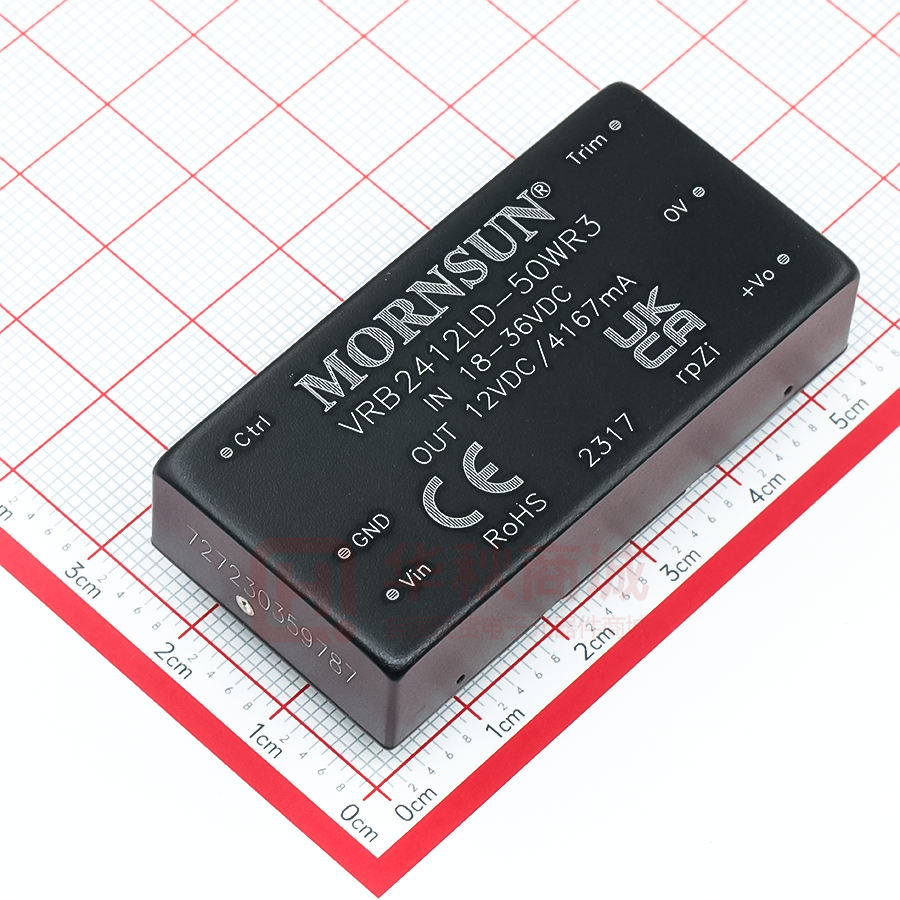

DC/DC 模块电源
VRB24_LD-50W(H)R3(A2S/A4S)系列
50W,宽电压输入,隔离稳压单路输出
DIP 封装,DC-DC 模块电源
产品特点
宽输入电压范围(2:1)
效率高达 91%
隔离电压:1500VDC
输入欠压保护,输出短路、过流、过压保护
工作温度范围:-40℃ to +105℃
超低待机功耗:0.048W
金属六面屏蔽封装
A2S(接线式)和 A4S(导轨式)产品型号具有输
入防反接功能
国际标准引脚方式
满足 IEC62368, UL62368 标准
通过 EN62368 认证
专利保护 RoHS
VRB24_LD-50W(H)R3(A2S/A4S)系列产品输出功率为 50W,2:1 宽电压输入范围,效率高达 91%,1500VDC 常规隔离电压,允许工
作温度-40℃ to +105℃,具有输入欠压保护,输出过压、过流、短路保护功能,广泛应用于工控、电力、仪器仪表、通信等领域。
选型表
输入电压(VDC)
①
认证
CE
产品型号
②
标称值
(范围值)
输出
③
最大值
电压(VDC)
④
电流(mA)
(Max./Min.)
满载效率 (%)
Min./Typ.
最大容性负载
(µF)
VRB2403LD-50W(H)R3(A2S/A4S)
3.3
10000/500
89/91
27000
VRB2405LD-50W(H)R3(A2S/A4S)
5
10000/500
89/91
18900
12
4167/208
89/91
3700
15
3333/167
89/91
2000
24
2083/104
89/91
1000
VRB2412LD-50W(H)R3(A2S/A4S)
VRB2415LD-50W(H)R3(A2S/A4S)
24
(18-36)
40
VRB2424LD-50W(H)R3(A2S/A4S)
注:
1 产品型号后缀加“H”为带散热片封装,后缀加“A2S”为接线式封装拓展,后缀加“A4S”为导轨式封装拓展,如应用于对散热有更高要求的场合,可选用我司带散热片
模块;
2 A2S(接线式)和 A4S(导轨式)产品型号因具有输入防反接保护功能,输入电压范围最小值和启动电压比卧式封装型号高 1VDC;
3 输入电压不能超过此值,否则可能会造成永久性不可恢复的损坏;
4 上述效率值是在输入标称电压和输出额定负载时测得;A2S(接线式)和 A4S(导轨式)产品型号因有输入反接保护,效率最小值大于 Min.-2 为合格。
输入特性
项目
输入电流(满载/空载)
标称输入电压
冲击电压(1sec. max.)
启动电压
输入欠压保护
启动时间
标称输入电压和恒阻负载
Typ.
Max.
3.3V 输出
--
1511/2
1545/--
5V 输出
--
2289/3
2341/--
12V 输出
--
2289/5
2341/--
15V 输出
--
2289/11
2341/--
24V 输出
--
2289/4
2341/--
-0.7
--
50
--
--
18
11
13
--
--
10
120
单位
mA
VDC
ms
Pi 型滤波
输入滤波器类型
热插拔
遥控脚(Ctrl)*
Min.
工作条件
不支持
模块开启
Ctrl 悬空或接 TTL 高电平(3-12VDC)
模块关断
Ctrl 接 GND 或低电平(0-1.2VDC)
2020.12.10-A/2
第 1 页 共 7 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
DC/DC 模块电源
VRB24_LD-50W(H)R3(A2S/A4S)系列
关断时输入电流
遥控脚(Ctrl)*
--
6
12
mA
单位
注:*Ctrl 控制引脚的电压是相对于输入引脚 GND。
输出特性
项目
工作条件
Min.
Typ.
Max.
输出电压精度
5% -100%负载
--
±1
±3
线性调节率
满载,输入电压从低电压到高电压
--
±0.2
±0.5
负载调节率
5% -100%的负载
--
±0.5
±1
瞬态恢复时间
25%负载阶跃变化,标称输入电压
--
250
500
瞬态响应偏差
25%负载阶跃变化,输入电压范围
3.3V/5V 输出
--
±3
±8
其他输出
--
±3
±5
温度漂移系数
满载
--
--
±0.03
3.3V/5V 输出
--
120
200
12V/15V 输出
--
180
250
20MHz 带宽,标称输入电压,
5%Io-100%负载
①
纹波&噪声
24V 输出
--
240
300
输出电压可调节(Trim)
90
--
110
输出过压保护
110
140
160
140
200
输入电压范围
输出过流保护
110
短路保护
%
µs
%
%/℃
mVp-p
%Vo
%Io
打嗝式,可持续,自恢复
注:①纹波和噪声的测试方法采用平行线测试法,具体操作方法参见《DC-DC(宽压)模块电源应用指南》。
通用特性
项目
隔离电压
绝缘电阻
工作条件
Min.
Typ.
Max.
输入-输出,测试时间 1 分钟,漏电流小于 1mA
1500
--
--
输入/输出分别对外壳,
测试时间 1 分钟,
漏电流小于 1mA
1000
--
--
输入-输出,绝缘电压 500VDC
100
--
--
MΩ
pF
隔离电容
输入-输出,100KHz/0.1V
--
2200
--
工作温度
见图 1
-40
--
+105
-55
--
+125
存储温度
单位
VDC
℃
存储湿度
无凝结
5
--
95
%RH
引脚耐焊接温度
焊点距离外壳 1.5mm,10 秒
--
--
+300
℃
10-150Hz, 5G, 0.75mm. along X, Y and Z
振动
开关频率 *
PWM 模式
平均无故障时间
MIL-HDBK-217F@25℃
--
300
--
KHz
1000
--
--
K hours
注:*本系列产品采用降频技术,开关频率值为满载时测试值,当负载降低到 50%以下时,开关频率随负载的减小而降低。
物理特性
外壳材料
铝合金
卧式封装
50.80 × 25.40 × 11.80 mm
A2S 接线式封装
76.00 × 31.50 × 21.20 mm
A4S 导轨式封装
76.00 × 31.50 × 25.80 mm
卧式封装
51.40 × 26.20 × 16.50 mm
A2S 接线式封装
76.00 × 31.50 × 25.30 mm
A4S 导轨式封装
76.00 × 31.50 × 29.90 mm
不带散热片
卧式封装/ A2S 接线式封装/ A4S 导轨式封装
39g/62g/82g(Typ.)
带散热片
卧式封装/ A2S 接线式封装/ A4S 导轨式封装
47g/70g/90g(Typ.)
不带散热片
大小尺寸
带散热片
重量
冷却方式
自然空冷
2020.12.10-A/2
第 2 页 共 7 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
DC/DC 模块电源
VRB24_LD-50W(H)R3(A2S/A4S)系列
EMC 特性
EMI
EMS
传导骚扰
CISPR32/EN55032 CLASS B(推荐电路见图 3-②)
辐射骚扰
CISPR32/EN55032 CLASS B(推荐电路见图 3-②)
静电放电
IEC/EN61000-4-2
Contact ±4KV
perf. Criteria B
辐射抗扰度
IEC/EN61000-4-3
10V/m
perf. Criteria A
脉冲群抗扰度
IEC/EN61000-4-4
100KHz ±2KV(推荐电路见图 3-①)
perf. Criteria B
浪涌抗扰度
IEC/EN61000-4-5
line to line ±2KV(推荐电路见图 3-①)
perf. Criteria B
传导骚扰抗扰度
IEC/EN61000-4-6
10 Vr.m.s
perf. Criteria A
产品特性曲线
VRB24_LD-50WR3
VRB24_LD-50WHR3
图1
设计参考
1. 应用电路
所有该系列的 DC/DC 转换器在出厂前,都是按照(图 2)推荐的测试电路进行测试。
若要求进一步减少输入输出纹波,可将输入输出外接电容 Cin、Cout 加大或选用串联等效阻抗值小的电容,但容值不能大于该产品的最大容性负载。
+ Vo
V in
C in
DC
DC
C out
0V
GND
图2
Vout (VDC)
Cin (µF)
Cout (µF)
3.3/5
470/10V
12/15
100
100/25V
24
47/50V
2. EMC 解决方案——推荐电路
参数说明:
图3
注:图 3 中第①部分用于 EMC 测试;第②部分用于 EMI 滤波,可依据需求选择。
型号
Vin:24V
FUSE
T/4A/250VAC
C0
680µF/50V
LCM
2.2mH(推荐使用我司 FL2D-30-222)
C1
330µF/50V
C2
4.7uF/50V
CY1、CY2
Y1 安规电容 2.2nF/250VAC
C3
参考图 2 中 Cout 参数
2020.12.10-A/2
第 3 页 共 7 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
DC/DC 模块电源
VRB24_LD-50W(H)R3(A2S/A4S)系列
3. Trim 的使用以及 Trim 电阻的计算
Vo’
Vo’
R1
R2
RT
R1
R3
V r ef
Trim
V r ef
RT
R3
Trim
R2
0V
0V
Trim up
Trim down
Trim 的使用电路(虚线框为产品内部):
Trim 电阻的计算公式:
up: R T =
aR 2
R 2 -a
-R 3
a=
Vref
R1
Vo’-Vref
down : R T =
aR 1
R 1 -a
-R 3
a=
Vo’-Vref
R2
Vref
Vout(V)
3.3
5
12
15
24
RT 为 Trim 电阻
a 为自定义参数,无实际含义
Vout 可调节值(V)
RT(KΩ)
R1(KΩ)
R2(KΩ)
R3(KΩ)
Vref(V)
Up:3.63
15.0
4.83
2.87
4.7
1.24
Down:2.97
18.7
4.83
2.87
4.7
1.24
Up:5.5
13.3
2.97
2.87
4.7
2.5
Down:4.5
5.4
2.97
2.87
4.7
2.5
Up:13.2
7.6
10.90
2.87
15
2.5
Down:10.8
60.7
10.90
2.87
15
2.5
Up:16.5
8.9
14.35
2.87
15
2.5
Down:13.5
90.2
14.35
2.87
15
2.5
Up:26.4
21.6
24.77
2.87
5.1
2.5
Down:21.6
185.9
24.77
2.87
5.1
2.5
4. 产品不支持输出并联升功率
5. 更多信息,请参考 DC-DC 应用笔记 www.mornsun.cn
VRB24_LD-50WR3 外观尺寸、建议印刷版图
2020.12.10-A/2
第 4 页 共 7 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
DC/DC 模块电源
VRB24_LD-50W(H)R3(A2S/A4S)系列
VRB24_LD-50WR3A2S 外观尺寸、建议印刷版图
VRB24_LD-50WR3A4S 外观尺寸、建议印刷版图
2020.12.10-A/2
第 5 页 共 7 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
DC/DC 模块电源
VRB24_LD-50W(H)R3(A2S/A4S)系列
VRB24_LD-50WHR3 外观尺寸、建议印刷版图
VRB24_LD-50WHR3A2S 外观尺寸、建议印刷版图
2020.12.10-A/2
第 6 页 共 7 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
DC/DC 模块电源
VRB24_LD-50W(H)R3(A2S/A4S)系列
VRB24_LD-50WHR3A4S 外观尺寸、建议印刷版图
注:
1. 包装信息请参见《产品出货包装信息》,卧式封装包装包编号:58200035(不带散热片),58200051(带散热片);A2S/A4S 封装包装包编号:58220022
(带散热片和不带散热片);
2. 建议在 10%以上负载使用,如果低于 10%负载,则产品的纹波指标可能超出规格,但是不影响产品的可靠性;
3. 最大容性负载均在输入电压范围、满负载条件下测试;
4. 除特殊说明外,本手册所有指标都在 Ta=25℃,湿度
