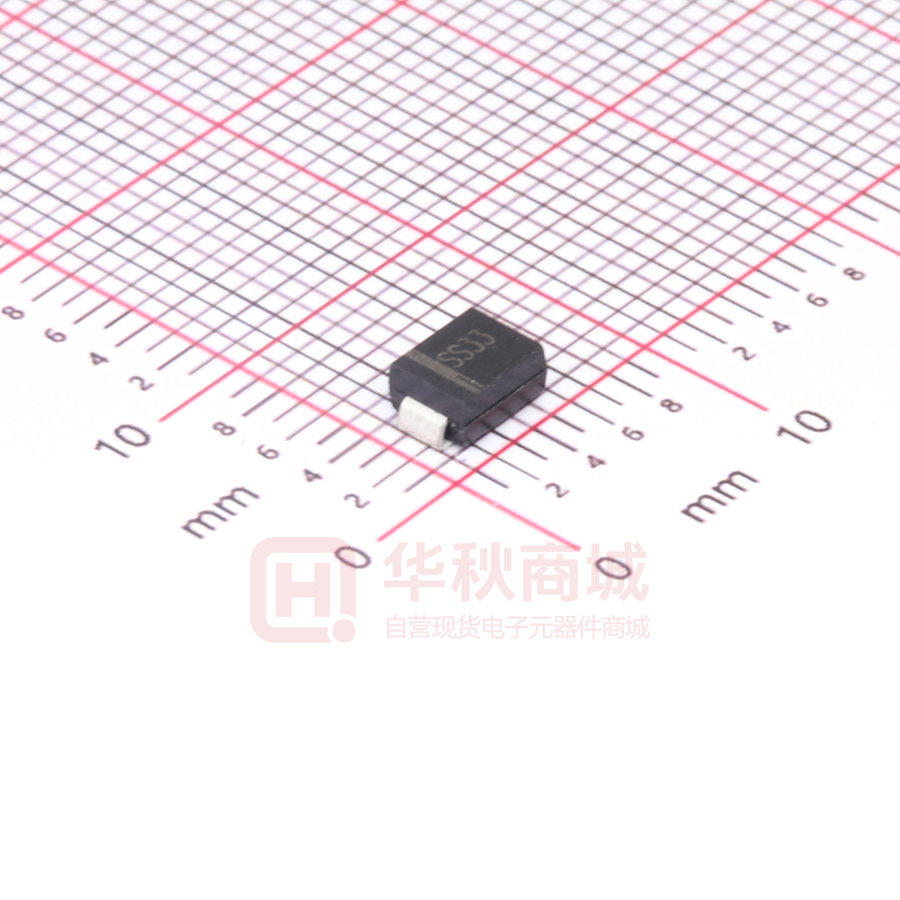

SS33B

Jiangsu Weida Semiconductor Co.,Lid SS32B-SS320B Surface Mounted Schottky Barrier Rectifiers 表面安装肖特基二极管 反向电压 20 ~ 200 V Reverse Voltage 20 ~ 200 V Forward Current 3.0 A 正向电流 3.0 A 特征 Features DO-214AA/SMB ● 反向漏电流低 Low reverse leakage ● 正向浪涌承受能力强 High forward surge capability ● 高信赖性 High reliability ● 高温焊接保证 High temperature soldering guaranteed: 260℃/10 秒 260℃/10seconds ● 引线和管体皆符合RoHS标准 Lead and body according with RoHS standard ● 型号后缀“-F”标记无卤素产品 Green compound with suffix "-F" on Marking 机械数据 Mechanical Data ● 封装外形:DO-214AA塑封 Case:DO-214AA Molded plastic ● 环 氧 树 脂 ：UL 易 燃 等 级 ：94V-0 Unit: inch (mm) Epoxy: UL 94V-0 rate flameretardant ● 引脚：镀锡,无铅 Lead: Pure tin plated, lead free 最大值和特性 TA = 25℃ 除非另有规定。 Maximum Ratings & Characteristics Ratings at 25℃ ambient temperature unless otherwise specified. 符号 SS32B SS33B SS34B SS35B SS36B SS38B SS310B SS315B SS320B Symbols 参数 Parameter 最大可重复峰值反向电压 Maximum repetitive peak reverse voltage 最大均方根电压 Maximum RMS voltage 最大直流阻断电压 Maximum DC blocking voltage 最大正向平均整流电流 Maximum average forward rectified current 单位 Unit VRRM 20 30 40 50 60 80 100 150 200 V VRMS 14 21 28 35 42 56 70 105 140 V VDC 20 30 40 50 60 80 100 150 200 V IF(AV) 3.0 A IFSM 80 A 正向不重复浪涌电流 8.3 ms单一正弦半波 Non-repetitive peak forward surge current 8.3 ms singlehalf sine-wave 最大正向电压 @IF=3.0A VF Maximum forward voltage 最大反向电流 @VDC TA= 25℃ Maximum reverse current TA= 100℃ 典型热阻 Typical thermal resistance (Note 1) 典型结电容 VR=4.0V,f=1MHz Type junction capacitance 工作结温 Operating junction 存储温度 Storage temperature rang IR 0.50 0.70 0.85 0.5 0.1 20 10 RθJA 85 RθJL 20 CJ 180 TJ TSTG 0.90 -55 --- +125 V mA ℃/W pF -55 --- +150 -55 --- +150 ℃ 备 注 Note: 1) 安装在PCB板上，从PN结到周围环境的热阻。 1) Thermal resistance from junction to ambient , PCB mounted. Product data sheet ℃ Rev.45.0 2020 Jiangsu Weida Semiconductor Co.,Lid SS32B-SS320B 特性曲线 Characteristic Curves 正向特性曲线（典型值） 正向电流降额曲线 FORWARD CURRENT DERATING CURVE IF(AV) (A) 1 0.1 0.1 0.5 0.9 1.3 1.7 IF(A) Average Forward Rectified Current (A) 3 10 平均正向电流 IF Instantaneous Forward Current (A) 正向电流 IF（A） TYPICAL FORWARD CHARACTERISTIC 2.5 2 1.5 1 0.5 0 0 25 50 150 175 反向特性曲线 MAXIMUM NON REPETITIVE Typical Reverse Characteristics PEAK FORWARD SURGE CURRENT 60 40 20 0 Reverse Current(uA) 1000 反 向 电 流 IR(uA) IFSM Peak Forward Surge Current (A) 125 Tamb, ambient temperature (°C) 浪涌特性曲线（最大值） 峰值正向浪涌电流 IFSM(A) 100 环境温度 Ta(°C) 正向电压 VF（V） VF Instantaneous Forward Voltage (V) 80 75 100 10 1 1 10 100 0% 20% 40% 60% 80% 通过电流的周期 额定峰值反向电压% Number of Cycles at 60 Hz. Percent Of Rated Peak Reverse voltage % Product data sheet 100% Rev.45.0 2020
