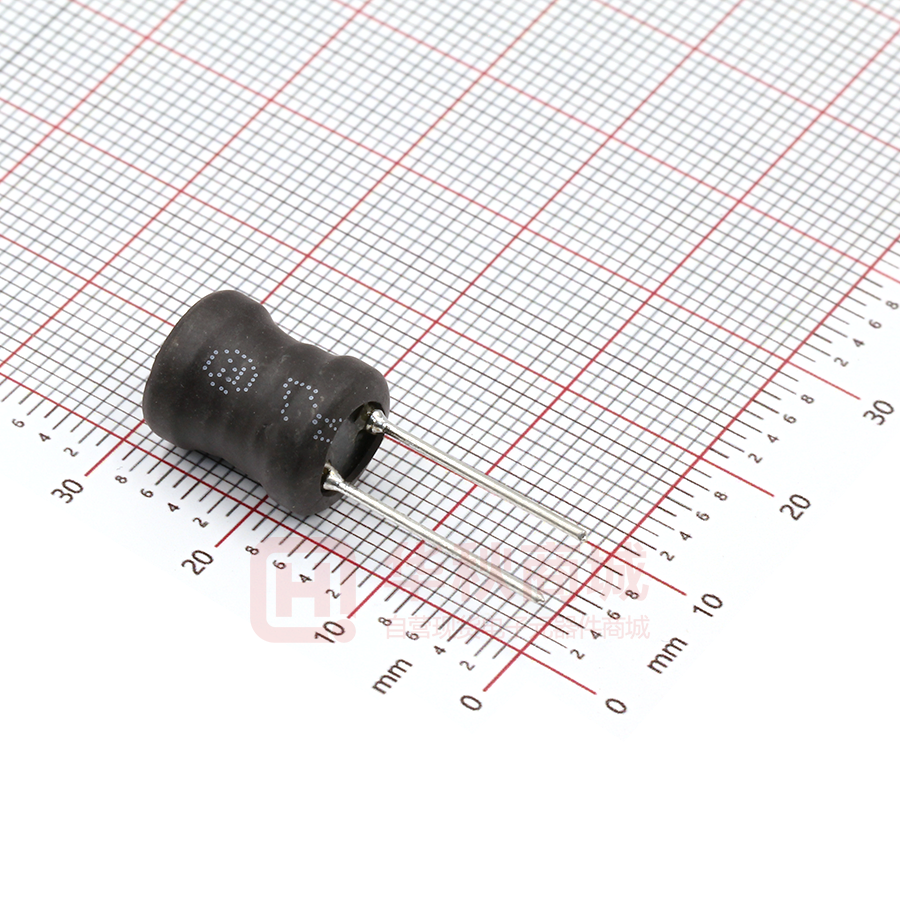

VLU1012-471KB

承 认 书 APPROVAL SHEET 客 户 名 称: 长沙利思特电子有限公司 Customer 电感器 Inductor 产 品 名 称: Part Name 客 户 料 号: Customer Part No. 产 品 规 格: VLU1012-471KB Specification 规格书编号 VLU1012-YH161107 Document No. 版 本 号： 01 Version No. 日 期： 2017-11-23 DATE 制造 客户 Manufacturer Customer 拟制 审核 确认 检验 审核 批准 Draft by Checked by Approve by Check by Checked by Approval by 黄美艳 谭新霖 冯东梅 履历表 Resume 版本 Version No. 01 修 改 明 细 Modify Details 首次发行 Initial issue 日期 Date 2017-11-23 Page 1 of 5 目 录 TABLE OF CONTENTS 序号 No. 1 概述 Summary 2 型号规格表示办法 How To Order 3 结构及尺寸 Structure And Dimensions 4 材料清单 Material list 5 电气性能 Performance Specification 6 工作温度范围 Operation temperature 7 贮存方法 Storage Methods 8 使用注意事项 Precautions For Use Page 2 of 5 1. 概述 Summary 除非另有规定，测量和测试的大气条件的标准范围如下：环境温度 15 ℃至 35 ℃相 对湿度 25%至 85%，大气压 86 kPa to 106 kPa。 对结果有任何疑问的，应当在下列范围内进行测量:环境温度 20 ℃±2 ℃相对湿度 60%至 70%，大气压 86 kPa to 106 kPa。 Unless otherwise specified, the standard range of atmospheric conditions for measurements and tests are as follows: ambient temperature: 15℃ to 35℃ relative humidity 25% to 85%.air pressure 86kPa to 106kPa. If there is any doubt about the results, measurement shall be made within the following limits: ambient temperature: 20 ℃±2 ℃ relative humidity 60% to 70%.air pressure 86kPa to 106kPa. 2. 型号规格表示办法 How To Order VLU ① ① ② ③ ④ ⑤ ⑥ 0406 ② - 3R3 ③ □ ④ B ⑤ □□□ ⑥ 产品代号，Product symbol 尺寸规格，Dimension 电感量标称值，Inductance 电感量公差代码，Tolerance code, N ±30%,M ±20%,K ±10% 包装代码，T-编带盒盘；B-散装，Packing code: T-Tape & box；B-Bulk 标准代码，空缺-标准品，标示-定制品， Standard code, Vacant-Standard product, Indicate-custom product Page 3 of 5 单位 Unit：mm 3. 结构及尺寸 Structure And Dimensions 1. 套管包裹与本体顶部齐平； A B d F L1 L2 11.5 MAX 14.5MAX 0.80±0.1 5.0±0.5 15±2.0 15±2.0 4. 材料清单 Material list： No. 1 2 3 4 组件 Component 材料 Material 磁芯 Core 镍锌铁氧体 Ni-Zn Ferrite 线材 Wire 套管 Tube 漆包 Enameled wire 热缩套管 Heat Shrinkable Tube 引脚 镀锡铜包钢线 PINS CP line 型号规格 Part No. VLU1012507050CP001 SR60 DRW10*12 FSO C5.0 E7.0 P5.0 or equivalent UL 档案号码 UL file No. 不适用 Not Applicable 2UEW, Ф0.30mm,155℃,103.5Ts(ref.) E194410 ULФ11mm E180908 0.80mm 不适用 Not Applicable 5. 电气性能 Performance Specification 项目 Item 电感量 Inductance 符号 标准 Spec. L 470µH±10% 测试条件 Test condition 1KHz,1V 饱和电流 Saturation current Isat 0.8A |ΔL/L |≤10% 温升电流 Heat Rating Current Irms ---A ΔT
