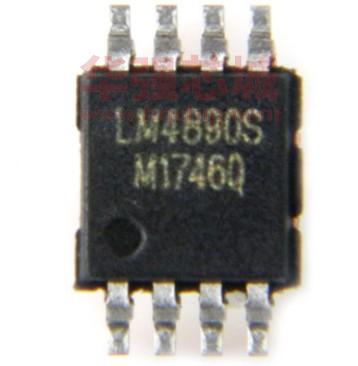

深圳市英锐芯电子科技有限公司 1W 音频功率放大器 LM4890 LM4890 简介 数据手册版本 V1.0 电话：0755-82568882 82568883 传真：0755-82568886 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 深圳市英锐芯电子科技有限公司 1W 音频功率放大器 LM4890 芯片功能说明： Ø Ø Ø Ø Ø 实物图： 该 LM4890 的音频功率放大器主要设计为要求苛刻 的移动电话和其他便携式通信设备的应用程序。它能 够提供 0.5W 的连续平均功率一个 8Ω BTL 负载从一 个 5V 小于 1％的失真（ THD + N）DC 电源。 Boomer 音频功率放大器是专为提供高品质的输出功 率与最小量的的外部元件。该 LM4890 不需要输出耦 合电容或自举电容，因此就是非常适用于移动电话和 其他低电压应用程序的阳离子，其中最小的功率消耗 是一个主要的要求 。 该 LM4890 设有低功耗的停机模式，它是通过驱动关 断引脚与实现逻辑低。 该 LM4890 包含高级弹出&点击电路，消除了将在否 则会出现噪音导通和关断的过渡。 该 LM4890 是单位增益稳定，可以通过配置外部增益 设置电阻。 芯片功能主要特性： Ø Ø Ø Ø Ø Ø Ø Ø 提供节省空间的封装：微型 MSOP8 超低电流关断模式 BTL 输出可以驱动容性负载 改进弹出&点击电路中消除噪音导通和关断的过渡 2.2 - 5.5V 工作电压 无输出耦合电容，缓冲网络或所需的自举电容 掉电模式下电流 0.1uA 外部增益配置能力 电话：0755-82568882 芯片基本应用： Ø Ø Ø 手机 掌上电脑 便携式电子设备 主要规格： Ø Ø Ø Ø 82568883 传真：0755-82568886 PSRR 在 217Hz 时，VDD= 5V（图）的 62dB(典型 功率输出在 5.0V & 1 ％ THD 1W(典型) 电源输出电压为 3.3V & 1 ％ THD 400mW(典型 关断电流 0.1µA(典型 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 1 深圳市英锐芯电子科技有限公司 1W 音频功率放大器 LM4890 典型应用 （图 1）LM4890 典型应用原理图 绝对最大额定值 （注 2） 电源电压(注 11) 储存温度 输入电压 功率耗散（3） ESD 易感性 （4） 结温 5.5V -65℃到+150℃ -0.3V 到 VDD+0.3V 内部限制 2000V 150℃ 热阻 θJC (SOP) θJA (SOP) θJA (8 焊球 Micro SMD,注 12） θJA (9 焊球 Micro SMD,注 12） θJC （MSOP） θJA （MSOP） θJA (LLP) 35℃/W 150℃/W 220℃/W 180℃/W 56℃/W 190℃/W 220℃/W 工作额定值 温度范围 TMIN≤TA≤TMAX 电源电压 电话：0755-82568882 -40℃≤TA≤85℃ 2.2V≤VDD≤5.5V 82568883 传真：0755-82568886 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 2 深圳市英锐芯电子科技有限公司 1W 音频功率放大器 LM4890 电气特性 VDD=5V (注 1,2,8) 以下规格申请，除非另有说明，在图 1 所示的电路限制适用于 TA=25℃。 符号 IDD 参数 条件 静态电源电流 单位 LM4890 （限量） 典型 极限 （注 6） （注 7,9） VIN=0V,IO=0A,空载 2.6 4 mA（最大） VIN=0V,IO=0A,8Ω负载 3 5 mA（最大） VSHUTDOWN=0V 0.1 0.5 μA（最大） ISD 关断电流 VSDIH 关断电压输入高 1.2 V（最小） VSDIL 关断电压输入低 0.4 V（最大） VOS 输出电压的设定 7 50 mV（最大） ROUT-GND 输出到地电阻注（10） 8.5 9.7 KΩ(最大) 7.0 KΩ(最小) 1.0 0.8 W PO 输出功率（8Ω） TWU 唤醒时间 170 220 ms（最大） TSD 热关断温度 170 150 ℃（最小） 190 ℃（最大） THD=2%（最大）；F=1KHz THD+N 总谐波失真+噪音 PO=0.4Wrms;F=1KHz 0.1 PSRR 电源抑制比（注 14） Vripple=200mV 的正弦 P-P 输 62（f=217Hz） 入端接 10Ω电阻到地 66(f=1KHz) 8Ω负载 1.0 TSDT 关机时间 电话：0755-82568882 82568883 传真：0755-82568886 % 55 dB(最小) ms（最大） 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 3 深圳市英锐芯电子科技有限公司 1W 音频功率放大器 LM4890 电气特性 VDD=3V (注 1,2,8) 以下规格申请，除非另有说明，在图 1 所示的电路限制适用于 TA=25℃。 符号 IDD 参数 条件 静态电源电流 单位 LM4890 （限量） 典型 极限 （注 6） （注 7,9） VIN=0V,IO=0A,空载 3.5 7 mA（最大） VIN=0V,IO=0A,8Ω负载 4.5 9 mA（最大） VSHUTDOWN=0V 0.1 0.5 μA（最大） ISD 关断电流 VSDIH 关断电压输入高 1.2 V（最小） VSDIL 关断电压输入低 0.4 V（最大） VOS 输出电压的设定 7 50 mV（最大） ROUT-GND 输出到地电阻注（10） 8.5 9.7 KΩ(最大) 7.0 KΩ(最小) 0.31 0.28 W PO 输出功率（8Ω） TWU 唤醒时间 120 180 ms（最大） TSD 热关断温度 170 150 ℃（最小） 190 ℃（最大） THD=1%（最大）；F=1KHz THD+N 总谐波失真+噪音 PO=0.15Wrms;F=1KHz 0.1 PSRR 电源抑制比（注 14） Vripple=200mV 的正弦 P-P 输入 56（f=217Hz） 端接 10Ω电阻到地 62(f=1KHz) 电话：0755-82568882 82568883 传真：0755-82568886 % 45 dB(最小) 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 4 深圳市英锐芯电子科技有限公司 1W 音频功率放大器 LM4890 电气特性 VDD=2.6V (注 1,2,8) 以下规格申请，除非另有说明，在图 1 所示的电路限制适用于 TA=25℃。 符号 参数 条件 单位 LM4890 典型 极限 （注 6） （注 7,9） （限量） IDD 静态电源电流 VIN=0V,IO=0A,空载 2.6 mA（最大） ISD 关断电流 VSHUTDOWN=0V 0.1 μA（最大） PO 输出功率（8Ω） THD=1%（最大）；F=1KHz 0.2 W 输出功率（4Ω） THD=1%（最大）；F=1KHz 0.22 W THD+N 总谐波失真+噪音 PO=0.1Wrms;F=1KHz 0.08 % PSRR 电源抑制比（注 14） Vripple=200mV 的正弦 P-P 输入 44（f=217Hz） dB 端接 10Ω电阻到地 44(f=1KHz) 注 1：所有电压都相对于该接地引脚测量，除非另有规定。 注 2：绝对最大额定值：指示超出可能发生损坏设备的限制。工作额定值：改设备的正常工作条件，但不保证 特定的性能界限。电气特性：国家直流和交流的试验条件下的电气规范，其保证特定的性能限制，这是假设改 设备在工作额度内。规格不保证在没有极限参数给出，然而，典型值是设备性能良好的指示。 注 3：最大功耗在高温下会减少，由 T 决定 JMAX,θJA 和环境温度下 TA。最大允许功率为 PDMAX=（TJMAX-TA）/θJA 或者最大额定值给出的数字，以较低值为准。对于 LM4890，看功率降额曲线的附加信息。 注 4：人体模型，100pF 的放电通过 1.5KΩ的电阻。 注 5：机械模型，220pF-240pF 的排出，所有引脚。 注 6：标准被定在 25℃下测得的参数标准。 注 7：限制是保证国家的 AOQL（平均出厂质量水平） 注 8：对于只有微型 SMD，关断电流测量在正常的室温环境。阳光直接照射会增加。 注 9：数据表的最小/最大规格限制由设计，测试或统计分析保证。 注 10：最大耗散功率(PDMAX）在设备中发生在显著低于满输出功率的输出功率电平。PDMAX 可用在应用程序部分 中显示公式 1.他也可从功率耗散图获得。 注 14：PSRR 是系统增益功能。规范适用于图 1 所示电路中 AV=2，更高的系统增益将由量减少 PSRR 值的增益 的增加。10 系统增益代表 14 分贝的增益增加。PSRR 将 14 分贝减少，并适用于所有的工作电压。 电话：0755-82568882 82568883 传真：0755-82568886 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 5 深圳市英锐芯电子科技有限公司 1W 音频功率放大器 LM4890 外部元件描述 组件 功能说明 1 RIN 反相输入阻抗与 RF 集的闭环增益。这个电阻也形成了高通滤波器， 以 CIN 在 fC=1/(2πRINCIN)。 2 CIN 输入耦合电容,阻止在放大器的输入端的直流电压。还创建了一个高通滤波器，带有 RIN 在 fC=1/(2πRINCIN)。请参考以下部分，正确选择外部组件，用于如何确定电容的取值。 3 Rf 反馈电阻它设置在链接 R 闭环增益。 4 CS 电源旁路电容，提供电源滤波。请参考以下部分，电源 旁路，对于有关电源旁路电容的 正确位置和选择信息，CBYPASS。 5 CBYPAS S 旁路引脚电容，提供半电源滤波。请参考以下部分，正确选择的外部组件，信息有关的 CBYPASS 妥善安置和选择。 封装引脚图 脚位号 符号 1 SD (SHUTDOWN) 2 BYP (BYPASS) 内部共模电压旁路电容 3 +IN 模拟输入同相端 4 -IN 模拟输入反相端 5 VO- 模拟输出端负 6 VDD 电源输入正 7 GND 电源输入负 8 VO+ 模拟输出正 电话：0755-82568882 描述 高电平芯片正常工作，低电平芯片停止工作 82568883 传真：0755-82568886 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 6 深圳市英锐芯电子科技有限公司 1W 音频功率放大器 LM4890 芯片封装尺寸 如没有特别提示，所有尺寸标注均为：英尺（毫米) 电话：0755-82568882 82568883 传真：0755-82568886 邮箱：idchip@indreamchip.com 网址：www.idchip.cn 公司地址：深圳市福田区滨河大道联合广场 A 座 1308 7
