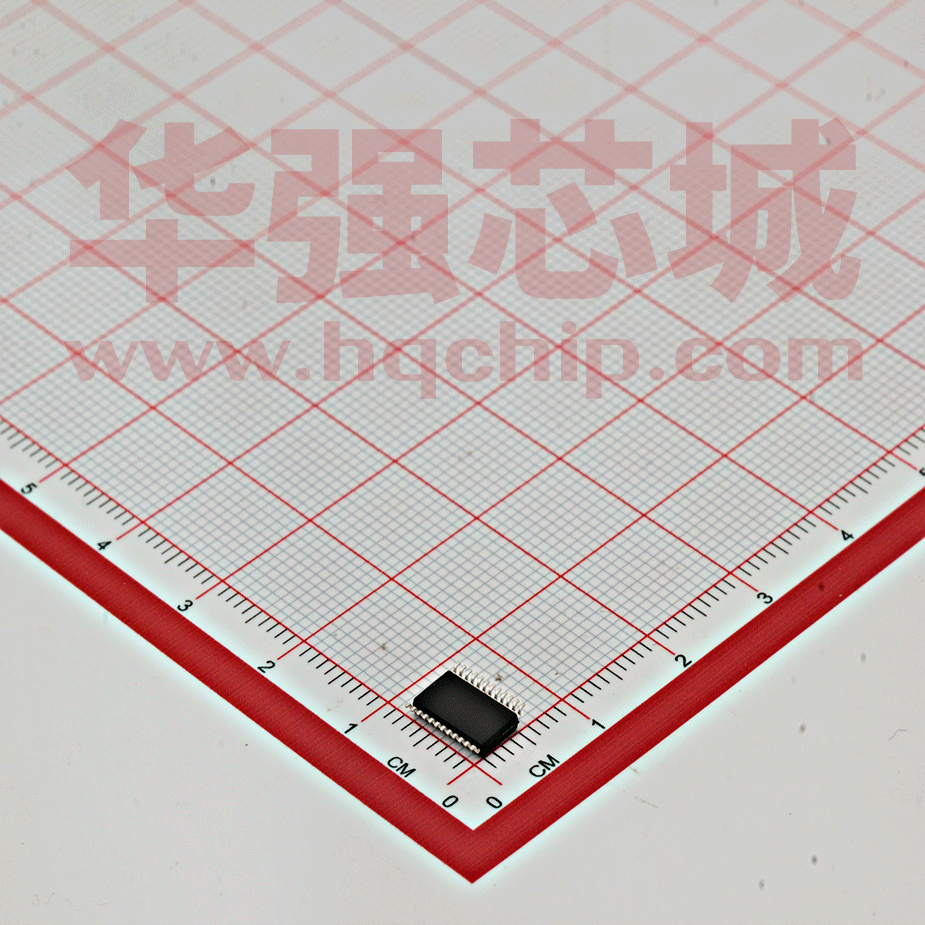

HTL6037AAAJYT24/R6

HTL6037 Data Sheet 4-7 节锂电池保护 IC 概 述 HTL6037 是一款可用于 4 节、5 节、6 节或 7 节锂电池或聚合物电池的保护 芯片。它具有高精度的电压检测和电流检测电路，实现过压(OV)保护、欠压 (UV)保护、放电过流(DOC)保护、短路(SC)保护、充电过流(COC)保护、断线检 测和保护、高温(OT)保护和低温(UT)保护。 HTL6037 集成了场效应管的驱动电路，能够驱动 N 型的充电管和 N 型的放 电管。 HTL6037 处于正常状态时消耗的电流低于 35uA，断电状态低于 2uA。 HTL6037 封装为 24 引脚的 TSSOP 封装。 特 点  各节电池的高精度电压检测  过充电检测电压：3.65V ~ 4.4V (步长 50mV) 精度：±25mV(25℃)  过充电迟滞电压：0.15V  过放电检测电压：2.1V ~ 2.8V (步长 0.1V) 精度：±80mV(25℃)  过放电迟滞电压：0.3V  充电过流检测保护功能  充电过流检测电压：-20mV、-100mV 精度：±10mV(25℃)  充电过流解除条件：充电器移除。  3 段放电时的过电流检测保护功能  过电流检测电压 1：50mV、100mV 精度：±10%(25℃)  过电流检测电压 2：100mV、250mV 精度：±20%(25℃)  短路检测电压：200mV、500mV 精度：±20%(25℃)  通过改变外接电容大小设置过充电、过放电、放电过流 1、放电过流 2、 充电过流的保护延迟时间。  放电过流和短路解除条件：充电器连接或者负载断开。  内建的断线保护。  内建的充电和放电高温保护。  内建的充电和放电低温保护。  使用 SEL1 和 SEL2 引脚来选择 4 节或 5 节或 6 节或 7 节电池包。  低功耗的工作状态：  正常状态：< 35uA  断电状态：< 2uA  TSSOP-24 封装 应 用  电动工具  数码产品  UPS 后备电池系统 1 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC 典型应用电路 P+ 1 2 3 4 5 0.1u RS1M 7 8 9 10 0.1u 11 0.1u 100R 5.1K 510K 10K 10K CCTL DHC VCC NC VC7 VCS CUVT COVT VC6 VC5 VC4 VC3 COCT VC2 VSS VC1 TS VTH SEL2 12 VMON2 SEL1 23 10K 10K 510R 22 1K 21 1K 电池7 19 1K 电池6 18 1K 电池5 17 1K 电池4 16 1K 电池3 15 1K 电池2 14 10K 13 10K 电池1 0.1u 0.1u 0.1u 0.1u 0.1u B=3435 0.1u 4.7u 0.1u 103RTC 1N4148 20 0.1u 0.1u 10M 2M 充电管 VMON1 24 RVT H(20K) RSE N P- DCTL HTL6037 6 CHC 放电管 图 1 7 节电池包的 N 型充电管和 N 型放电管的同口典型应用电路图 P+ 1 2 3 4 5 RS1M 0.1u 7 8 9 10 0.1u 11 0.1u 100R 5.1K 510K 10K 10K VCC VC7 NC VCS CUVT COVT COCT VSS TS VTH 12 VMON2 VC6 VC5 VC4 VC3 VC2 VC1 1K 1K 电池7 1K 电池6 18 1K 电池5 17 1K 电池4 16 1K 电池3 15 1K 电池2 19 10K SEL1 13 10K 电池1 4.7u 0.1u 0.1u 0.1u 103RTC 0.1u 0.1u 0.1u 4.7u 0.1u B=3435 330R 20 14 SEL2 1N4148 100R 21 0.1u 0.1u 10M 2M P- DHC 22 RVT H(20K) RSE N C- CCTL 23 10K VMON1 HTL6037 6 DCTL 24 10K CHC 放电管 SS34 充电管 图 2 7 节电池包的 N 型充电管和 N 型放电管的 C-分口典型应用电路图 2 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC P+ 充电管 SS34 C+ 330R 100R 1N4148 1 5M SS34 2 2M 3 4 4.7u 4.7u 2M 5 0.1u 1M 0.1u RS1M 6 7 8 9 10 11 0.1u 100R 10K 5.1K 12 CCTL VMON1 DHC VCC VC7 NC VCS VC6 CUVT COVT VC5 VC4 VC3 COCT VC2 VSS VC1 TS SEL2 VTH VMON2 SEL1 24 10K 23 10K 330R 21 1K 20 1K 电池7 1K 电池6 18 1K 电池5 17 1K 电池4 16 1K 电池3 15 1K 电池2 19 电池1 14 10K 13 10K 0.1u 0.1u 4.7u 0.1u 0.1u 0.1u 4.7u 0.1u B=3435 0.1u 0.1u 0.1u 10M 103RTC 1N4148 100R 22 RVT H(20K) RSE N P- DCTL HTL6037 MMBT3904 CHC 放电管 图 3 7 节电池包的 P 型充电管和 N 型放电管的 C+分口典型应用电路图 P+ 1 2 3 4 5 0.1u RS1M 7 8 9 10 0.1u 11 0.1u 100R 5.1K 510K 10K 10K DHC VCC NC VC7 VCS CUVT COVT COCT VSS TS VTH 12 VMON2 VC6 VC5 VC4 VC3 VC2 VC1 SEL2 SEL1 23 10K 510R 22 1K 20 19 1K 电池6 18 1K 电池5 17 1K 电池4 16 1K 电池3 15 1K 电池2 14 10K 13 10K 电池1 0.1u 0.1u 0.1u 103RTC 0.1u 0.1u 0.1u B=3435 1N4148 1K 21 4.7u 充电管 CCTL 10K RVT H(20K) 0.1u P- VMON1 24 0.1u 0.1u 10M 2M RSE N DCTL HTL6037 6 CHC 放电管 图 4 6 节电池包的 N 型充电管和 N 型放电管的同口典型应用电路图 3 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC 管脚分布 TSSOP-24 CHC 1 24 DCTL VMON1 2 23 CCTL DHC 3 22 VCC NC 4 21 VC7 VCS 5 20 VC6 CUVT 6 19 VC5 COVT 7 18 VC4 COCT 8 17 VC3 VSS 9 16 VC2 TS 10 15 VC1 VTH 11 14 SEL2 VMON2 12 13 SEL1 图 5 管脚分布 管脚描述 引脚号 符 号 1 CHC 2 VMON 3 DHC 4 NC 不连接 5 VCS 充放电过电流检测引脚 6 CUVT 接电容，设置过放电检测延时 7 COVT 接电容，设置过充电和温度检测延时 8 COCT 接电容，设置充放电过流检测延时 9 VSS 10 TS 11 VTH 12 VMON2 4 描 述 充电控制 MOS 栅极连接引脚 负载和充电器检测引脚 放电控制 MOS 栅极连接引脚 接地引脚 接负温度系数热敏电阻，温度检测 外部电阻偏置输出引脚，设定和调节保护温度点 充电器检测引脚 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC 13 SEL1 选择引脚，用于选择保护 4 节或 5 节或 6 节或 7 节的电池包 14 SEL2 选择引脚，用于选择保护 4 节或 5 节或 6 节或 7 节的电池包 15 VC1 第一节电池正极、第二节电池负极连接引脚 16 VC2 第二节电池正极、第三节电池负极连接引脚 17 VC3 第三节电池正极、第四节电池负极连接引脚 18 VC4 第四节电池正极、第五节电池负极连接引脚 19 VC5 第五节电池正极、第六节电池负极连接引脚 20 VC6 第六节电池正极、第七节电池负极连接引脚 21 VC7 第七节电池正极连接引脚 22 VCC 芯片电源，第七节电池正极连接引脚 23 CCTL 充电管外部控制输入引脚 24 DCTL 放电管外部控制输入引脚 5 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC 产品说明 产品名称 过充电保 护阈值 VOVP 过充电保 护解除阈 值 VOVR 过放电 保护阈 值 VUVP 过放电保 护解除阈 值 VUVR 第一级放 电过流保 护阈值 VDOCP1 充电过流保 护阈值 VCOCP HTL6037AAA 4.25 ±0.025V 4.10 ±0.025V 2.7 ±0.08V 3.0 ±0.08V 0.05 ±0.005V -100mV ±10mV HTL6037AAB 4.30 ±0.025V 4.15 ±0.025V 2.5 ±0.08V 2.8 ±0.08V 0.05 ±0.005V -20mV ±10mV HTL6037AAC 4.25 ±0.025V 4.10 ±0.025V 2.8 ±0.08V 3.1 ±0.08V 0.05 ±0.005V -20mV ±10mV HTL6037AAD 4.20 ±0.025V 4.05 ±0.025V 2.7 ±0.08V 3.0 ±0.08V 0.05 ±0.005V -100mV ±10mV HTL6037AAE 3.85 ±0.025V 3.70 ±0.025V 2.5 ±0.08V 2.8 ±0.08V 0.05 ±0.005V -20mV ±10mV *HTL6037AAF 3.65 ±0.025V 3.50 ±0.025V 2.5 ±0.08V 2.8 ±0.08V 0.05 ±0.005V -100mV ±10mV *HTL6037AAG 4.40 ±0.025V 4.25 ±0.025V 2.7 ±0.08V 3.0 ±0.08V 0.05 ±0.005V -20mV ±10mV *HTL6037AAH 4.25 ±0.025V 4.10 ±0.025V 2.5 ±0.08V 2.8 ±0.08V 0.05 ±0.005V -20mV ±10mV *HTL6037AAI 4.20 ±0.025V 4.05 ±0.025V 2.8 ±0.08V 3.1 ±0.08V 0.05 ±0.005V -20mV ±10mV *HTL6037AAK 4.15 ±0.025V 4.00 ±0.025V 2.8 ±0.08V 3.1 ±0.08V 0.05 ±0.005V -20mV ±10mV *HTL6037AAL 4.25 ±0.025V 4.10 ±0.025V 2.7 ±0.08V 3.0 ±0.08V 0.10 ±0.01V -20mV ±10mV 备注： 1、 芯片内部集成其它电压阈值，如果所需产品的阈值不在上表内，请联系我们的销售办 公室。 2、 “*”产品为特殊料号，价格与交期等信息请联系我们的销售办公室。 6 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC 订货信息 型号 封装 包装数量 丝印 HTL6037AAAJYT24/R6 TSSOP-24 卷盘，3000 PCS L6037AAA JXXXXXX HTL6037AABJYT24/R6 TSSOP-24 卷盘，3000 PCS L6037AAB JXXXXXX HTL6037AACJYT24/R6 TSSOP-24 卷盘，3000 PCS L6037AAC JXXXXXX HTL6037AADJYT24/R6 TSSOP-24 卷盘，3000 PCS L6037AAD JXXXXXX HTL6037AAEJYT24/R6 TSSOP-24 卷盘，3000 PCS L6037AAE JXXXXXX HTL6037AAFJYT24/R6 TSSOP-24 卷盘，3000 PCS L6037AAF JXXXXXX HTL6037AAGJYT24/R6 TSSOP-24 卷盘，3000 PCS L6037AAG JXXXXXX HTL6037AAHJYT24/R6 TSSOP-24 卷盘，3000 PCS L6037AAH JXXXXXX HTL6037AAIJYT24/R6 TSSOP-24 卷盘，3000 PCS L6037AAI JXXXXXX HTL6037AAKYT24/R6 TSSOP-24 卷盘，3000 PCS L6037AAK JXXXXXX HTL6037AALJYT24/R6 TSSOP-24 卷盘，3000 PCS L6037AAL JXXXXXX 7 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC 绝对最大额定值（环境温度 25℃） 注意：应用不要超过最大额定值，以防止损坏。长时间工作在最大额定值的情况下可能影响器件的可靠性。 符号 参数 适用引脚 额定值 VIN_HV 高压引脚输入电压范围 VCC, VCS, TS VSS – 0.3V to VSS + 35V VIN_LV 低电压引脚输入范围 CUVT, COVT, COCT, VTH VSS – 0.3V to VSS + 5.5V VIN_HV1 高电压引脚输入范围 SEL1, SEL2 VSS – 0.3V to VSS + 35V VVMON VMON1 引脚输入范围 VMON1 VSS – 0.3V to VCC + 0.3V VIN_HV2 高电压引脚输入范围 DCTL, CCTL, VMON2 VSS – 0.3V to VCC + 5.5V VC7, VC6, VC5, VC4, VC3, VC2, VC1 -0.3V to + 7.0V 电池输入引脚电压范围: VCELL VC(n) to VC(n-1), n=2 to 7; VC1 to VSS VCHC CHC 引脚输出电压范围 CHC VCC – 40V to VCC + 0.3V VDHC DHC 引脚输出电压范围 DHC VSS – 0.3V to VCC + 0.3V ESD 性能(人体模型) ±2kV TA 工作温度 -40°C to +85°C TSTG 储藏温度 -40°C to +125°C θ JA 封装的热阻抗(TSSOP24) 110°C/W 备注: 超过这些“绝对最大额定值”可能对设备造成永久性损坏。这些压力等级，只是针对硬件特 定功能操作，不包含其他超过这些指示的推荐工作状况。长时间暴露在绝对最大额定条件下可 能影响器件的可靠性。 8 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC 电气参数（环境温度为 25℃） 符号 项目 说明 最小值 典型值 最大值 单位 3.65V ~ 4.4V (步长 50mV) VOVP - 0.025 VOVP VOVP + 0.025 V 过充电和过放电保护阈值 VOVP 过充电保护阈值 VOVP_HYS 过充电解除迟滞电压 VOVR 过充电解除阈值 VOVR = VOVP – VOVP_HYS VUVP 过放电保护阈值 2.1V ~ 2.8V（步长 0.1V） VUVP_HYS 过放电解除迟滞电压 VUVR 过放电解除阈值 VCOCP 充电过流保护阈值 0.15 VOVR - 0.025 VUVP - 0.080 VOVR VUVP V VOVR + 0.025 VUVP + 0.080 0.3 VUVR = VUVP + VUVP_HYS VUVR - 0.080 VCOCP - 10 VUVR VCOCP V V V VUVR + 0.080 VCOCP + 10 V mV 放电过流和短路保护 VDOCP1 1 级放电过流保护阈值 50mV、100mV VDOCP2 2 级放电过流保护阈值 100mV、250mV VSCP 短路保护阈值 200mV、500mV 0.9 × VDOCP1 0.9 × VDOCP2 0.9 × VSCP VDOCP1 VDOCP2 VSCP 1.1 × VDOCP1 1.1 × VDOCP2 1.1 × VSCP mV mV mV 放电高温保护和充电高温保护 根据 RVTH 设定 TDOTP 放电高温保护阈值 TDOTP_HYS 放电高温解除迟滞值 TDOTR 放电高温解除阈值 TDOTR = TDOTP – TDOTP_HYS TDOTR – 5 TDOTR TDOTR + 5 °C TCOTP 充电高温保护阈值 根据 RVTH 设定 TCOTP – 5 TCOTP TCOTP + 5 °C TCOTP_HYS 充电高温解除迟滞值 TCOTR 充电高温解除阈值 TCOTR = TCOTP – TCOTP_HYS TCOTR – 5 TCOTR TCOTR + 5 °C TDUTP 放电低温保护阈值 根据 RVTH 设定 TDUTR – 5 TDUTR TDUTR + 5 °C TDUTP_HYS 放电低温解除迟滞值 TDUTR 放电低温解除阈值 TDUTR = TDUTP + TDUTP_HYS TDUTR – 5 TDUTR TDUTR + 5 °C TCUTP 充电低温保护阈值 根据 RVTH 设定 TCUTR – 5 TCUTR TCUTR + 5 °C TCUTP_HYS 充电低温解除迟滞值 TCUTR 充电低温解除阈值 TCUTR = TCUTP + TCUTP_HYS TCUTR – 5 TCUTR TCUTR + 5 °C VIN_DSG 放电状态检测电压 VCS > VIN_DSG 时电池包被认为是 放电状态；否则，电池包被认为 是充电状态 2 4 6 mV 9 HUATECH SEMICONDUCTOR TDOTP – 5 TDOTP TDOTP +5 15 °C °C 5 °C 10 °C 5 °C CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC 符号 项目 说明 最小值 典型值 最大值 单位 外部可编程的保护和解除延迟时间 tOVP 过压保护延迟时间 CCOVT = 0.1uF 0.7 1.0 1.3 S tUVP 欠压保护延迟时间 CCUVT = 0.1uF 0.7 1.0 1.3 S tUV_PD 欠压断电延迟时间 CCUVT = 0.1uF 4.3 6.2 8.1 S tDOCP1 1 级放电过流保护延迟时间 CCOCT = 0.1uF 0.7 1.0 1.3 S tDOCP2 2 级放电过流保护延迟时间 CCOCT = 0.1uF 0.07 0.1 0.13 S tSCP 短路保护延迟时间 100 250 500 μS tCOCP 充电过流保护时间 CCOCT = 0.1uF 300 450 600 mS tTDET 温度检测周期 CCOVT = 0.1uF 0.7 1.0 1.3 S 35 V 电源(VCC) VCC 输入电压 IVCC_NOR 电源电流 4.0 IVCC_PD VPOR 芯片复位电压 VVCC_CHGINI 起始充电的 VCC 电压 VVREGH 放电管的驱动电压 正常状态, VCELL = 3.5V 30 35 μA 断电状态, VCELL = 1.8V 0.6 1.0 μA 4.8 6.0 V 1.8 2.2 2.8 V 9.0 10.5 12 V VCC – 0.5 V 2.5 μA +0.5 μA VCC > VVREGH + 1V VCC < VVREGH + 1V VCC – 1.5 VCC – 1 电池输入(VC7, VC6, VC5, VC4, VC3, VC2, VC1) IVC7 VC7 正常状态电流 7 节电池, VCELL = 3.5V IVCX VC(n)正常状态电流, n=1 to 6 VCELL = 3.5V 1.5 -0.5 输入电压(SEL1, SEL2, CCTL, DCTL, VMON2) VXCTLH CCTL, DCTL 输入电压，高 VXCTLL CCTL, DCTL 输入电压，低 VVMON2H VMON2 输入电压，高 VVMON2L VMON2 输入电压，低 VSELH SEL1, SEL2 输入电压，高 VSELL SEL1, SEL2 输入电压，低 V VCC – 0.1 VCC – 0.5 V V VCC–0.05 VCC – 0.3 1.5 V V 0.4 V 9 μA 驱动电路(CHC, DHC) VCELL = 3.5V, VCHC = VCC – 3V 3 6 CHC 引脚流出电流 ICHC VCELL =VOVP+0.2V,VCHC=VCC–3V 10 HUATECH SEMICONDUCTOR Hi-Z μA CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC VDHCH VCS = 0V DHC 引脚输出电压 VDHCL 11 HUATECH SEMICONDUCTOR VCS ≥ VDOCP1 VVREGH V 0.4 V CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC 功能描述 1、过充电状态 当任何一节电池电压高于 VOVP 且时间持续 tOVP 或更长，HTL6037 的 CHC 引脚将变成高阻态。 解除条件：当所有的电池电压变成 VOVR 或者更低。 2、过放电状态 当任何一节电池电压低于 VUVP 且时间持续 tUVP 或更长，DHC 引脚电压变 成 VSS，放电管关闭停止放电。 解除条件：所有的电池电压均变为 VUVR 或更高并且 VMON 引脚电压低于 1.5V(也就是负载移除或充电器连接)。 3、断电状态 在过放电状态持续 tUV_PD 或更长，HTL6037 将进入断电状态。此时消耗的 电流为 IVCC_PD 或更低，CHC 引脚输出等于 VCC 电压，DHC 引脚输出为 0V。 解除条件：充电器连接使得 VMON 引脚电压比 VCC 低 3V 以上。 4、充电过流状态 充电电流过大且 VCS > VCOCP 并持续了一段时间 tCOCP，CHC 引脚输出高阻， 充电控制 MOS 管关断。 解除条件： 1）对于图 1、图 4 同口和图 2 中 C-分口应用电路：充电器移除使得 VMON1 引脚电压比 VSS 高 0.1V 以上。 2）对于图 3 中 C+分口应用电路：充电器移除使得 VMON2 引脚电压比 VCC 低 0.15V 以上。 5、放电过流状态 HTL6037 有 3 个放电过流检测级别(VDOCP1, VDOCP2 & VSCP)且每个放电过流 级别有相应的过流检测延迟时间(tDOCP1, tDOCP2 & tSCP)。 当放电电流高于规定值(VCS 引脚电压高于 VDOCP1)并且时间持续 tDOCP1 或 更长，HTL6037 进入放电过流状态，DHC 引脚输出低电平来关断放电管停止放 电。2 级过流检测(VDOCP2)和 2 级过流检测延迟时间(tDOCP2)的操作与 1 级过流检 测(VDOCP1 & tDOCP1)相同。 解除条件：充电器连接或负载移除使得 VMON 引脚电压低于 1.5V。 12 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC 6、高温或低温状态 放电状态下当电池包的温度高于 TDOTP 或低于 TDUTP 并且状态时间持续 2 倍 的 tTDET 或更长，DHC 引脚电压变为低电平并且 HTL6037 的 CHC 引脚变成高阻 态。 解除条件：电池包的温度恢复。 充电状态下当电池包温度高于 TCOTP 或低于 TCUTP 并且时间持续 4 倍的 tTDET 或更长,HTL6037 的 CHC 引脚变成高阻态，充电管将被关闭停止充电。 解除条件：电池包的温度恢复。 7、0V 电池充电功能 电池充电使能只要 HTL6037 电源引脚 VCC 电压高于起始充电阈值电压 VVCC_CHGINI，充电管栅极控制引脚 CHC 就能够输出电流，来开启充电管给电池 包充电，即便是其中有电池芯电压降低到 0V。 8、断线保护功能 HTL6037 芯片检测到管脚 VC1、VC2、VC3、VC4、VC5、VC6、VC7 中 任意一根或者多根与电芯的连线断开，CHC 引脚输出高阻态，DHC 输出低电平， 停止电池包的充放电。 9、SEL1 和 SEL2 引脚 SEL1 和 SEL2 引脚用来选择保护 4 节或 5 节或 6 节或 7 节的电池包。SEL1 和 SEL2 引脚接低电平或者接高电平，浮空相当于低电平，如表 2 所示。 表 2 电池包的选择 SEL1 引脚 SEL2 引脚 Condition 高电平 高电平 4 节电池包 低电平 高电平 5 节电池包 高电平 低电平 6 节电池包 低电平 低电平 7 节电池包 10、CCTL 和 DCTL 引脚 HTL6037 有 2 个控制引脚。CCTL 用来控制 CHC 引脚的输出电压，DCTL 用来控制 DHC 引脚的输出电压。CCTL 和 DCTL 引脚的优先级高于芯片内部的 保护电路。 13 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC 表 3 由 CCTL 引脚设定的情况 CCTL 引脚 CHC 引脚 高电平 正常状态*1 浮空 高阻态 低电平 高阻态 *1：工作状态由电压检测电路决定 表 4 由 DCTL 引脚设定的情况 DCTL 引脚 DHC 引脚 高电平 正常状态*2 浮空 低电平 低电平 低电平 *2：工作状态由电压检测电路决定 14 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b HTL6037 Data Sheet 4-7 节锂电池保护 IC 封装信息 重要提示 随着产品的改进，华泰(Huatech)有权对所提供的产品进行相应的修改、增强、改进或其它变更。 客户在使用华泰产品前，可联系华泰对应的销售办事处或代理商渠道获取最新的规格书（Datasheet） 和相关信息,并以此为依据确认所使用产品规格，此约束条件同样适用于购买合同的执行流程。 华泰保证其所销售的产品性能符合产品规格书所描述的适用范围，并以此为依据对所有参数进行 严格测试，以保证其产品品质。 15 HUATECH SEMICONDUCTOR CAUTION: These devices are sensitive to electrostatic discharge; follow proper IC Handling Procedures. Huatech (and design) is a registered trademark of Huatech Semiconductor Inc. Copyright Huatech Semiconductor Inc. All Rights Reserved. All other trademarks mentioned are the property of their respective owners. FN1618-14.1.b
