1N5817 THRU 1N5819
SCHOTTKY BARRIER RECTIFIER
Reverse Voltage - 20 to 40Volts

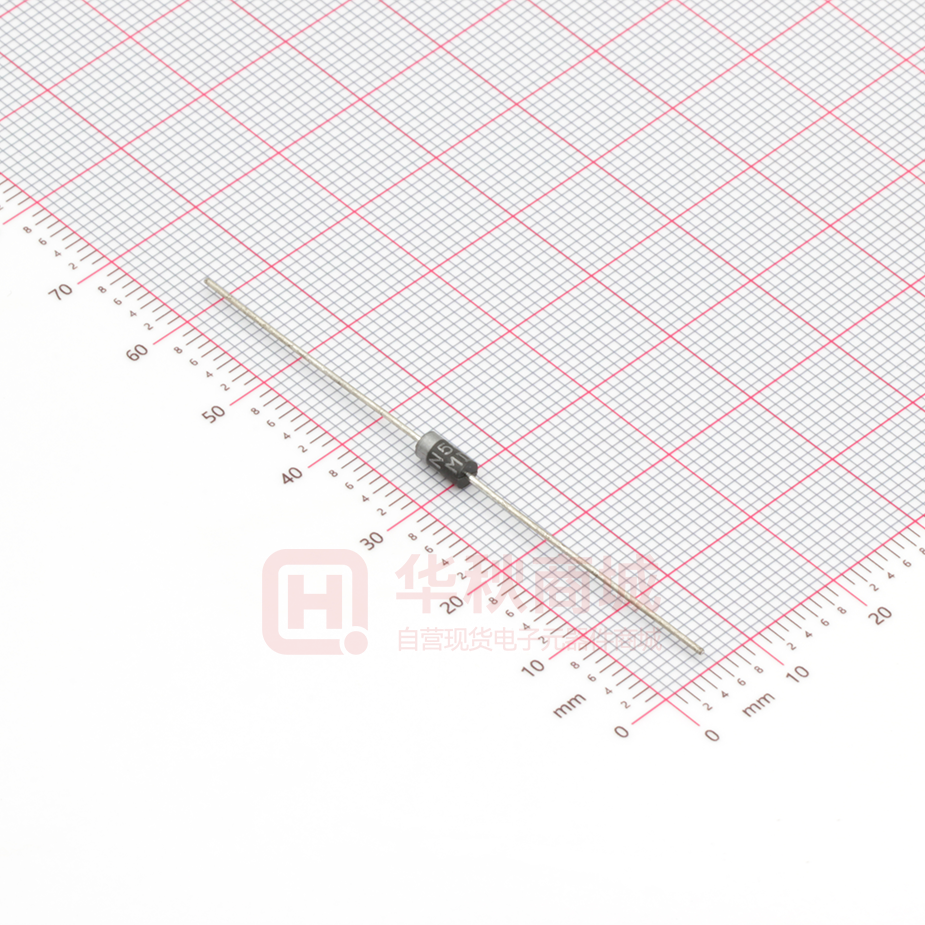

DO-41
Forward Current - 1.0 Ampere
FEATURES
Plastic package has Underwriters Laboratory
Flammability Classification 94V-0
Metal silicon junction,majority carrier conduction
Guardring for overvoltage protection
Low power loss,high efficiency
High current capability,low forward voltage drop
High surge capability
For use in low voltage,high frequency inverters,
free wheeling,and polarity protection applications
High temperature soldering guaranteed:
250 C/10 seconds,0.375”(9.5mm) lead length,
5 lbs. (2.3kg) tension
1.0 (25.4)
MIN.
0.107 (2.7)
0.080 (2.0)
DIA.
0.205 (5.2)
0.160(4.1)
1.0 (25.4)
MIN.
MECHANICAL DATA
0.034 (0.86)
0.028 (0.70)
DIA.
Dimensions in inches and (millimeters)
Case: JEDEC DO-41 molded plastic body
Terminals: Plated axial leads, solderable per MIL-STD-750,
Method 2026
Polarity: Color band denotes cathode end
Mounting Position: Any
Weight:0.012 ounce, 0.33 grams
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Ratings at 25 C ambient temperature unless otherwise specified.
Single phase half-wave 60Hz,resistive or inductive load,for current capacitive load derate by 20%.
MDD Catalog Number
Maximum repetitive peak reverse voltage
Maximum RMS voltage
Maximum DC blocking voltage
Maximum average forward rectified current
0.375”(9.5mm) lead length at TL=90 C
Peak forward surge current
8.3ms single half sine-wave superimposed on
rated load (JEDEC Method)
Maximum instantaneous forward voltage at 1.0A
Maximum DC reverse current
TA=25 C
at rated DC blocking voltage
TA=100 C
Typical junction capacitance (NOTE 1)
Typical thermal resistance (NOTE 2)
Operating junction and storage temperature range
SYMBOLS
1N5817
1N5818
1N5819
UNITS
VRRM
VRMS
VDC
20
14
20
30
21
30
40
28
40
VOLTS
VOLTS
VOLTS
I(AV)
1.0
Amp
IFSM
25.0
Amps
VF
0.450
0.550
0.600
Volts
IR
0.5
10.0
mA
CJ
RθJA
TJ,TSTG
110.0
50.0
-65 to +125
pF
C/W
C
Note:1.Measured at 1MHz and applied reverse voltage of 4.0V D.C.
2.Thermal resistance from junction to ambient at 0.375”(9.5mm)lead length,P.C.B. mounted
FIG. 1- FORWARD CURRENT DERATING CURVE
AVERAGE FORWARD
CURRENT,AMPERES
1
0.75
RESISTIVE OR
INDUCTIVE LOAD
0.375” (9.5mm)
LEAD LENGTH
0.5
0.25
0
0
20
40
60
80
100
120
140
LEAD TEMPERATURE, C
PEAK FORWARD SURGE CURRENT,
AMPERES
RATINGS AND CHARACTERISTIC CURVES 1N5817 THRU 1N5819
FIG. 2-MAXIMUM NON-REPETITIVE PEAK FORWARD
SURGE CURRENT
30
8.3ms SINGLE HALF SINE-WAVE
(JEDEC Method)
25
20
15
10
5.0
0
1
10
100
NUMBER OF CYCLES AT 60 Hz
10
TJ=125 C
1
TJ=25 C
0.1
PULSE WIDTH=300 µs
1%DUTY CYCLE
0.01
0
0.2
0.4
0.6
0.8
1.0
1.2
1.4
1.6
FIG. 4-TYPICAL REVERSE CHARACTERISTICS
INSTANTANEOUS REVERSE CURRENT,
MILLIAMPERES
INSTANTANEOUS FORWARD
CURRENT,AMPERES
FIG. 3-TYPICAL INSTANTANEOUS FORWARD
CHARACTERISTICS
50
1,00
10
1
TJ=75 C
0.1
TJ=25 C
0.01
0.001
0
INSTANTANEOUS FORWARD VOLTAGE,
VOLTS
100
TJ=25 C
f=1.0MHz
Vsig=50mVp-p
TRANSIENT THERMAL IMPEDANCE,
C/W
400
1.0
10
REVERSE VOLTAGE,VOLTS
40
60
80
100
FIG. 6-TYPICAL TRANSIENT THERMAL IMPEDANCE
100
10
1
0.1
0.01
10
0.1
20
PERCENT OF PEAK REVERSE VOLTAGE,%
FIG. 5-TYPICAL JUNCTION CAPACITANCE
JUNCTION CAPACITANCE, pF
TJ=100 C
0.1
1
10
100
t,PULSE DURATION,sec.
The cruve graph is for reference only, can't be the basis for judgment(曲线图仅供参考)!
