TP5600 移动电源专用 5 合 1 集成电路
概述
TP5600是一款功能强大的主要用于移动电源的超大规模集成电路,内部将
防输入电源反接等多重保护、自动充电管理、自动升压管理、电量显示、电池保
护等5大功能全部集成到单一芯片中,功能强大但外围应用电路简单,性能稳定
可靠,免调试大生产,高效高良率。
TP5600采用独特的单一电感复用技术,内置高效同步降压4.2V 2A锂电池充
电电路和同步升压型5V 2A输出电路;4路LED显示输出,可以5段显示充电和放
电时的电量,可适用于红、绿、蓝光LED直接驱动,也同时用于异常状态报警显
示;无需外部电池保护电路,内部集成电池多种输入和输出保护(过压、过充、
欠压、过流、短路等)。
TP5600内部特别集成输入电源反接保护,防止在生产、维修、用户连接意
外等情况下电源反接引起的锂电池损坏、燃烧等安全问题。
同时TP5600 提供外围简单的电路供客户选择不同的功能和性能:如充电输
入电源掉电时是否自动转升压;轻载自动停机(升压时);降压充电恒流调整;
5V升压输出最大限流调整。
QFN24超小型封装散热性能好,简单的外围电路,使得TP5600也非常适用
于其他便携式设备的独立大电流充电或独立的升压管理应用。
TP5600具有宽输入电压(4.2-7V MAX),充电时对电池充电分为涓流预充、
恒流、恒压三个阶段,涓流预充电电流、恒流充电电流都通过外部电阻调整,典
型充电电流为2A,最大充电电流可达2.5A。充电时电池电压上升,4LED分段显
示状态和电量。充电开关频率700KHz的开关工作模式使它可以使用较小的外围
器件,并在大电流充电中仍保持较小的发热量。
TP5600内置适配器功率自适应电路,当VIN电流驱动不够,引起VIN下降到
4.2V时,内部自动减少充电电流,以适应不同的功率的USB口、电源或适配器。
TP5600内置防反接PMOSFET1、防倒灌PMOSFET2电路,所以外部无需二
极管等反接保护,最大可承受输入-10V输入反接电压。
TP5600同步升压电路可以恒压/限流输出,电压内部固定5V,电流可达2A,
限流值可以通过外部设置调整(VIlmt):通过限制电池端输出电流,从而控制
VOUT输出功率。
升压启动时有软启动保护,有输出短路和过流保护(250ms长时过流/短路停
机)。
根 据 成 本 和 性 能 的 需 求 灵 活 选 择 外 接 NMOS 内 阻 10-30mΩ , 可 以 驱 动
5V(0.3A-2A) 。 5V2A 效 率 可 达 94%(VBAT=4.0V , RNMOS=0.015Ω , 如 NMOS
8804),5V 1A时效率96% (VBAT=4.0V,RNMOS=0.015Ω,如NMOS 8210/8205)。
2
REV_2.0
南京拓品微电子有限公司
NanJing Top Power ASIC Corp.
特性
升压电路:
■ 按键启动和充电时掉电自动启动5V
输出
■ 按键长按2.5S,升压关断,进入待机
模式
■ 可调最大输出恒流,最大输出5V2A
■ 4路LED电量状态指示,3秒自动灭
灯,电池小于3V报警6次待机,小于
2.4V全停机,不动作,电池电流0
对本机电池充电:
■ 单节4.2V 锂电池充电,典型2A
■ 宽工作电压,最大达到7V,欠压保
护,内置电源功率自适应
■ 防电源反接功能
■ 内置功率PMOS2和多用途保护和旁
路PMOS1,全同步开关型工作模式,
外部一个NMOS,器件发热少,外围
简单
■ 涓流、恒流、恒压三段充电,保护
电池
■ 可编程充电电流ISET,0.1A—2A
■ 芯片过温度保护,自动降低输出电
流,欠压、过流、短路自动待机保
护
■ 开关频率降频为300KHz。
■ 轻载(输出94%
■ 预充电涓流:
20%ISET0
恒压停机电流: 20%ISET0
■ 4路LED充电状态指示,最高位闪烁
■ 芯片过温度保护
■ 电池短路保护、过压(4.3V)保护
■ 内置多种电池保护,无须外部保护
绝对最大额定值
■ VIN:-10V~7.5V,其他端口0~10V
芯片
■ 开关频率700KHz,典型电感2.2uH
■ 4.2V±1%的充电电压控制精度
■ 采用QFN24 4mm*4mm 超小型封
装
■ 5V充 3.8V2A效率92%
■ VBAT:-0.7V~5V
■ 最大结温:145℃
■ 工作环境温度范围:-40℃~85℃
■ 贮存温度范围:-65℃~125℃
■ 引脚温度(焊接时间 10 秒):260℃
应用范围
■ 移动电源
■ 便携式设备独立电池充电/升压
■ 电子烟
3
REV_2.0
南京拓品微电子有限公司
NanJing Top Power ASIC Corp.
典型应用电路
R7=1M
C1
R1
22uF
5K
C9
C10
22uF
22uF
RB1
RA1
R8=33K
D-
RB2
RA2
R2=3M
C3
VOUT
8
L=2.2uH
2、3、5
23、24
VIN
C2=1uF
Vint2
Lx
1uF
EXT
6
C4
1uF
C5
0.1uF
20
13
VREG
TP5600
1uF
22uF
VS
22uF
NMOS
8205A
15
14
dn~_up
GND_D
LED1
LED2
LED3
16
C14
C15
0.1uF
0.1uF
7
12
11
LED4
9
10
Key~
GND_A
C6 C7 C8
C13
C12
auto_up
18
KEY2
升压按键
CLX
RLX
21
22
GND
Rsb=13.5mΩ
10nF+3.3Ω
GND_P
V_Ilmt
17
M1
Vint1
VBAT
19
4
VOUT
D+
VBAT
VIN
0.1uF 0.1uF
图 1 TP5600 为 4.2V 锂离子电池 2A 充电、5V2A 升压应用示意图
订单型号
dn~_up
VREG
EXT
GND_P
VIN
VIN
封装/订购信息
TP5600-QFN24
LX
VS
VOUT
VBAT
Vint1
auto_up
器件标记
TP5600

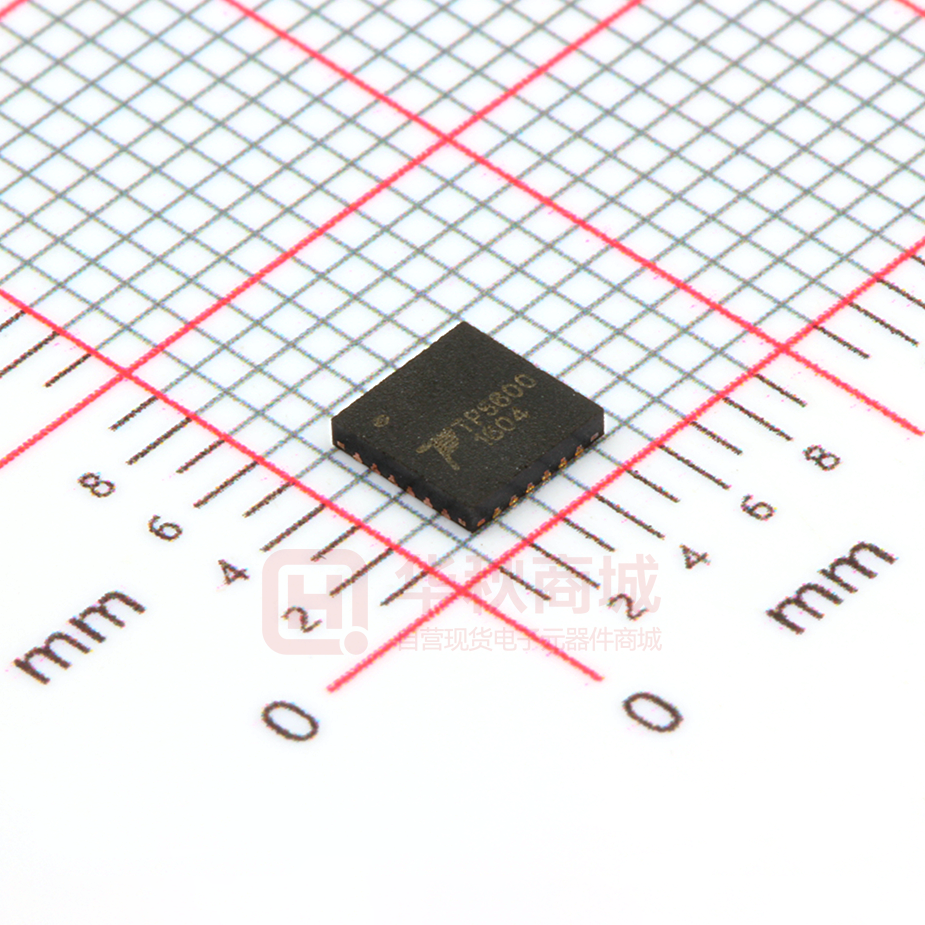

实物图片
LED1
V_Ilmt
LED2
VOUT
LED3
key~
LED4
VOUT
Vint2
GND_A
GND_D
NC
24 引脚 4mm*4mmQFN24 封装顶视图
(散热片接地,不可接其他电位)
4
REV_2.0
南京拓品微电子有限公司
NanJing Top Power ASIC Corp.
内部框图
VOUT
VIN
Sub switch
Sub switch
Down~_UP
Mode switch
Syn_dn_up~
PWM
400K
VIN
Vint2
VB VO
AT UT
VERR AMP X10
VREG
RAMP
+
-
POWER
MANAGE
OSC
800K/400K
+
+
+
1.0V
0.25V
1ms-10s timer
Up soft start Up load_small
auto stop
over load
250ms SS 10S LOAD_S
+
-
Vbat schmitter
COMPARER
-
4.3V over charge
+
1K
4.2V floot
-
T250MS
CK500MS
T5S,T10S
5V fix
+
1K
2.4V shutdown
4.3V auto_adpt
3.0V trickle/uv
LED display control
1K
+
VOUT
VBAT
(Rall=1000K) (Rall=2000K)
VBAT VREF1.0V
1K
V_Ilmt VBAT
Vint1 VREG
VS
+
Vint2
GND_P
0.25V
auto_up
Key~
Nbuf
Pbuf
VREF 1.0V
IREF
EXT
+
-
Tri_state
INPUT
MODE
+
+
dn~_up
0.25V
pmos2
pmos1
BOV~(VBAT>4.3)
GND_A
LX
同步与过流保护电路
500K
Pwr_off~
VREF1.0V
LED4 LED3 LED2 LED1
GND_D
图 2 功能模块框图
5
REV_2.0
南京拓品微电子有限公司
NanJing Top Power ASIC Corp.
推荐电特性
表1 TP5600电特性能参数
凡表注●表示该指标适合整个工作温度范围,否则仅指TA=25℃,VIN=5V,除非特别注明。
符号
参数
条件
最小值 典型值 最大值
单位
降压充电部分
VIN
IVIN
●
输入电源电压
输入电源电流(无灯)
4.2
充电截止电压
VS 端吸收电流
Ivs
Vsb
恒流设置电压基准精度
BAT 引脚电流:
IBAT
(电流模式测试条件是
电池=3.8V)
7.0
V
充电模式,RSb=0.1Ω
●
240
待机模式(VB=4.25)
●
550
750
μA
停 机 模 式 ( Vin
