FM3608

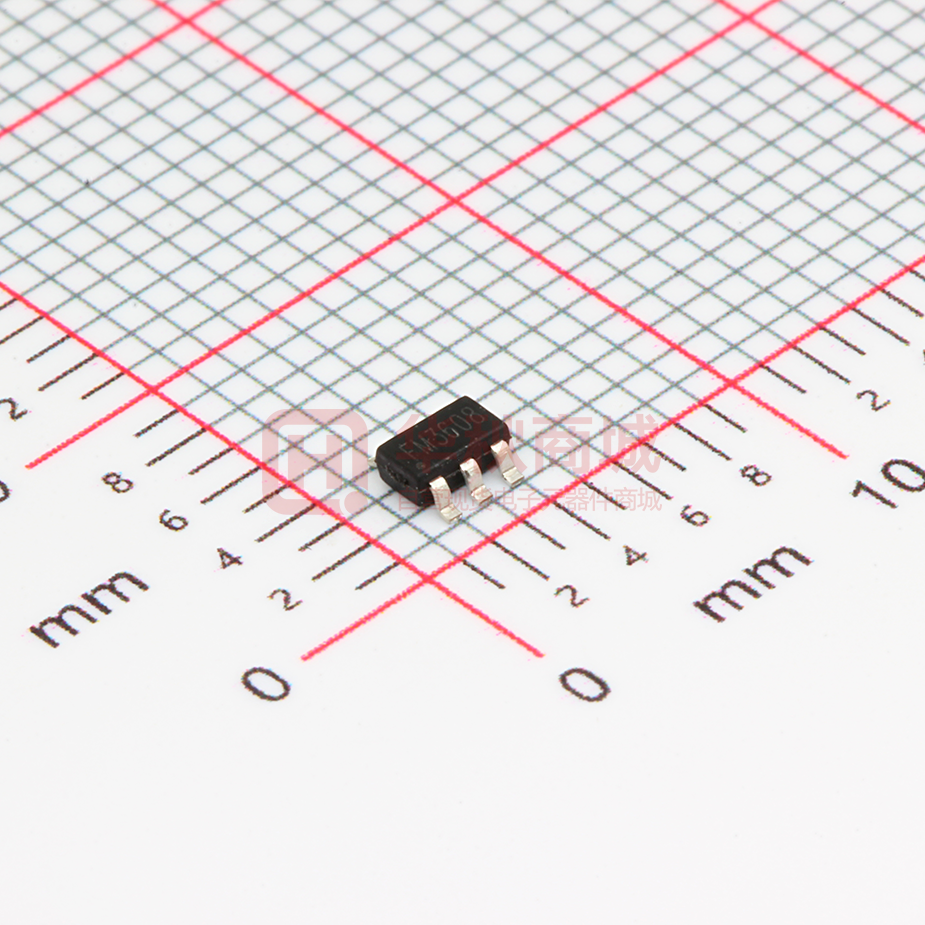

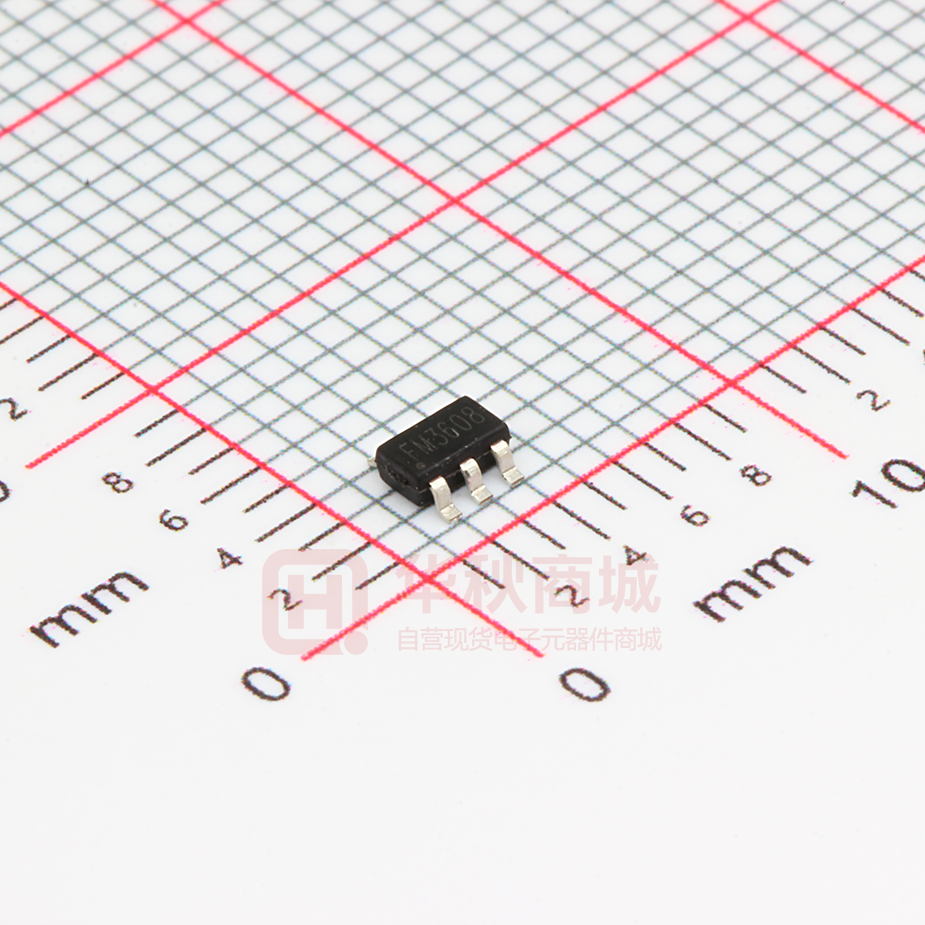

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 电流型 DC-DC 升压器 IC FM3608(文件编号：S&CIC1141) 概述 FM3608 是一款电流模式升压型 DC-DC 转换器。其脉宽调制电路，内置 0.2Ω功率场效应管使这个调节器具有高 功率效率。内部补偿网络也减少了多达 6 个的外部元件。误差信号放大器的同相输入端连接到 0.6V 精密基准电压， 内部软启动功能可以减小瞬间突增电流。 FM3608 可以封装为 SOT23-6，在应用中节省了 PCB 空间。 特点     可调输出高达 8V 内部固定的脉宽调制频率：1.5MHZ 精准反馈参考电压：0.6V（±2%） 内置 0.2Ω, 2A, 16V 的功率场效应管    关断电流：0.1µA 过温保护功能 封装：SOT23-6 充电器   手持设备 便携式产品 应用    LED 显示屏 数码相机 引脚示意图及说明 引脚图 NC VCC EN 6 5 4 1 2 SW GND SOT23-6 www.superchip.cn 3 FB 序号 名称 I/O 描述 1 LX O 开关管输出端 2 GND P IC 地 3 FB I 误差信号放大器反相输入 4 EN I 使能控制（高电平有效） 5 Vcc P IC 电源 6 NC -- 悬空 第 1 页 共 8 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 电流型 DC-DC 升压器 IC FM3608(文件编号：S&CIC1141) 功能框图 最大额定值 参数 符号 电源电压 Vcc LX 电压 Vlx 测试条件 最小值 EN、FB 电压 典型值 最大值 单位 0 6 V 0 16 V 0 6 V 功耗 Pd SOT23-6@Ta=25℃ 455 mW 热阻 θJA SOT23-6 +220 ℃/W 结温 Tj +150 ℃ 工作温度 Top -40 +85 ℃ 储存温度 Tst -65 +150 ℃ +260 ℃ 管脚温度 www.superchip.cn 锡焊，10 秒 第 2 页 共 8 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 电流型 DC-DC 升压器 IC FM3608(文件编号：S&CIC1141) 典型工作特性（Vcc=3.3V，Vout=5V，Ta=25℃，除特殊说明外） 参考电压 VS 输入电压 参考电压 VS 输出电流 静态电流 VS 输入电压 平均供电电流 VS 输入电压 功能描述 操作 FM3608 是电流模式升压转换器。恒定的开关频率为 1.5MHz，采用脉宽调制模式（PWM）。内置 16V/2A MOSFET， 可实现高电压输出。控制回路是峰值电流模式控制的结构，因此，斜率补偿电路可以被添加到当前的电流信号，以 允许占空比大于 50%时可以稳定运行。 软启动功能 软启动电路集成到 FM3608，以避免上电时的浪涌电流。集成电路启用后，误差放大器的输出是通过内部软启动 功能钳位，使 PWM 脉冲宽度缓慢增加，从而降低输入浪涌电流。 过温保护（OTP） FM3608 内部结温超过 150℃时将自动关闭功率 MOSFET。功率 MOSFET 启动时，结温降到 30℃ OTP 阈值温 度下。 www.superchip.cn 第 3 页 共 8 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 电流型 DC-DC 升压器 IC FM3608(文件编号：S&CIC1141) 输出断开 当电源和 EN 脚被拉高时，该 FM3608 启动和运行，外部 PMOS 导通，并通过它的电流输出负载。当输出负载 增加，输出电压下降；当 FB 引脚电压低于 0.3V，EN 引脚电流下降 20uA 时，外部 PMOS 将关闭，输出短路条件 将被断开。 应用信息 电感选择 根据不同的条件决定电感值，一般应用电路建议用 2.2uH 的电感。有三个重要的电感规格：直流电阻、饱和电流 和磁芯损耗。直流电阻低，具有更好的电源效率。此外，它避免电感饱和，这将导致电路系统不稳定且降低磁芯损 耗在 1.5MHz 上。 电感规格要求：CD54/2.2uH，线径 0.4mm，电感感量范围：2.2uH~2.5uH。 CD43/2.2uH，线径 0.3mm，电感感量范围：2.2uH~2.5uH。 电容选择 输出电容需要保持的直流电压，低 ESR 电容是首选，以减少输出电压纹波。推荐陶瓷电容 X5R 和 X7R，具有低 的等效串联电阻（ESR）和更宽的操作温度范围。 二极管选择 推荐的肖特基二极管具有快速恢复时间和低正向电压功能，确保二极管的平均峰值电流额定值超过平均输出电流 和峰值电感电流。此外，二极管的反射击穿电压必须超过输出电压。 输出电压编程 输出电压由输出电压到 FB 脚的电阻分压器设定，输出电压是： 布局注意事项 1、电源走线包括 GND、LX 和 VCC，走线必须保证宽而短。 2、LX、L 和 D 开关的节点，布线要宽而短，以减少电磁干扰。 3、必须尽可能的放置 CIN 和 VCC PIN 来维持输入电压和电流的稳定。 4、R1 和 R2 和 FB 脚连线必须尽可能保证直。 5、FB 脚反应灵敏，应远离 LX。 6、芯片 GND、CIN 和 Cout 应连接较近，直接到地线层。 www.superchip.cn 第 4 页 共 8 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 电流型 DC-DC 升压器 IC FM3608(文件编号：S&CIC1141) 红外回流焊曲线 直流电气特性 参数 符号 测试条件 最小值 典型值 最大值 单位 5.5 V 系统输入 输入电压范围 欠压锁定 Vcc 2.6 Vuvlo 低压关断滞后 2.2 V 0.1 V 静态电流 lcc VFB=0.66V, 没有开关 0.17 mA 供电电流 lcc VFB=0.55V, 有开关 1.9 mA 关断电流 lcc Ven=GND 0.1 uA 工作频率 Fosc Vfb=1.0V 频率随电压的变化 ∆f/∆v Vcc=2.6V~5.5V 最大占空比 Tduty 振荡器 1.3 1.5 1.7 MHz 5 % 90 % 参考电压 参考电压 www.superchip.cn Vref 0.588 第 5 页 共 8 页 0.6 0.612 V Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 电流型 DC-DC 升压器 IC FM3608(文件编号：S&CIC1141) Vcc=2.6V~5.5V 线性调整率 0.05 %/V 使能控制 使能电压 Ven 关断电压 Ven 0.96 V 0.6 V MOS 场效应管 驱动器开启电阻 Rds(on) Llx=2A 0.2 Ω 保护 开路电流 Locp 工作温度 Totp 2 2.6 +150 A ℃ 典型应用  参考电路 1 www.superchip.cn 第 6 页 共 8 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 电流型 DC-DC 升压器 IC FM3608(文件编号：S&CIC1141)  参考电路 封装尺寸 www.superchip.cn 第 7 页 共 8 页 Version 1.1 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 电流型 DC-DC 升压器 IC FM3608(文件编号：S&CIC1141) 符号 最小（mm） 最大（mm） 符号 最小（mm） 最大（mm） A 1.050 1.450 e 0.950BSC A1 0.050 0.150 e1 1.900BSC A2 0.900 1.300 L b 0.300 0.500 L1 0.600REF c 0.080 0.220 L2 0.250BSC 0.300 0.600 D 2.900BSC θ° 0° 8° E 2.800BSC θ1° 3° 7° E1 1.600BSC θ2° 6° 15° www.superchip.cn 第 8 页 共 8 页 Version 1.1
