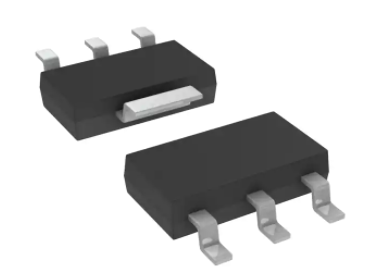

SC1117-1.8V

深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 800mA LDO 稳压器 IC SC1117(文件编号：S&CIC0539) 一、 概述 SC1117是一款正电压输出低压差的三端线性稳定电路。分为可调电压输出型号以及固定输出型号。固定输出电压 可以为1.2V、1.8V、3.3V、5.0V，具有3％的精度。SC1117内部集成过热保护和限流电路，确保芯片和电源系统的 稳定性。 二、 特点    能提供包括固定电压输出版本（固定电压包括： 1.2V、1.8V、3.3V、5.0V）。 最高输出电流可达800mA。 输出电压精度高达3%。    限流功能。 过热切断功能。 温度范围：-40℃~125℃     无绳电话 电池供电系统 便携式设备 SMPS波斯特稳压器 三、 产品应用     膝上型电脑、掌上电脑和笔记本电脑 电池充电器 SCSI-II主动终端 移动电话 四、 引脚图及引脚说明 引脚图 SOT-223 SOT89-3 1 2 3 1 2 3 GND VOUT VIN GND VOUT VIN 序号 引脚名称 I/O 功能说明 1 GND/AD J -- 地/基准电压1.25V输出 2 VOUT O 输出电压 3 VIN I 输入工作电压 五、 绝对最大额定值 参数 符号 值 单位 输入电压 VIN 7 V 输出限制电流 I（LIMIT） 800 mA 功耗 PD 内部限制 结温 TJ +155 ℃ 存储温度范围 TLend -55 ~ +150 ℃ 工作结温范围 TJ -40 ~ +125 ℃ 引脚温度（焊接10秒） TSTG 260 ℃ 注：超越以上“绝对最大额定值”可能会造成永久性损坏设备。 第 1 页 共 8 页 深圳市富满电子集团股份有限公司 SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD. 800mA LDO 稳压器 IC SC1117(文件编号：S&CIC0539) 六、 电气特性 (CIN=10uF，COUT=10uF，TA=25℃，除非另有说明。) 符号 参数 VIN 输入电压 VOUT ᇞVOUT 输出电压 Output voltage accuracy IMAX 最大输出电流 ILIMIT 限制电流 测试条件 最小 典型 2.5 最大 单位 7.0 V VIN=VOUT+1.0V, IOUT=1mA （固定电压型） VOUT0.035 VOUT VOUT+ 0.035 V VIN=VOUT+1.2V, IOUT=1mA （可调电压型） 1.2 1.25 1.3 V VIN>VOUT+1.0V, VIN≤7V （固定电压型） -35 +35 mV VIN>VOUT+1.2V, VIN≤7V （可调电压型） -50 +50 mV 1.0 VOUT=0V VIN>VOUT+1.0V （固定电压型） A 1.3 A 650 760 mA ISC 短路电流 IQ 静态电流 ILOAD=0mA to 1A, VIN=VOUT+1.0V 65 90 uA IADJ 可调引脚电流 ILOAD=0mA to 1A, VIN=VOUT+1.2V 65 90 uA IOUT=100mA 60 100 mV IOUT=500mA 300 500 mV IOUT=800mA 700 1000 mV VOUT+1.0V
