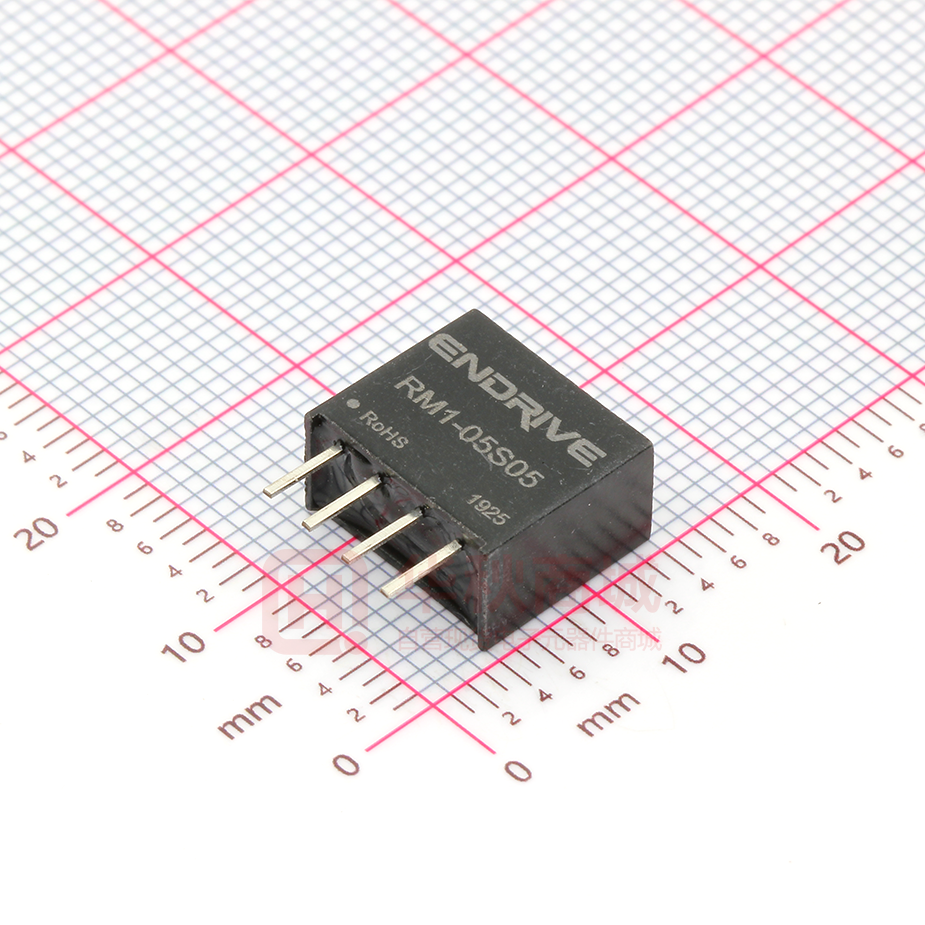

RM1-05S05

RM1 系列 ----- 非稳压 DC-DC 模块电源 1W 产品特性 产品特性 ◆输入电压范围：10% ◆小体积，SIP4 封装 ◆隔离 1000VDC/3000VDC（H） ◆工作温度范围：-40℃～+85℃ ◆阻燃封装，满足 UL94-V0 要求 ◆符合 RoHS 指令 应用范围 无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现 输入范围波动大，需要电源隔离，布板空间小等设计，并实现产品功能模块化，提高产品可靠性。 产品型号 型号 输入电压范围 输出电压/ 输出电压/输出电流 Vo/Io 效率(TYP) 效率 RM1-05S05 4.5 – 5.5 VDC 5V / 200mA 75% RM1-05S12 4.5 – 5.5 VDC 12V / 83mA 78% RM1-05S15 4.5 – 5.5 VDC 15V / 67mA 79% RM1-12S05 10.8 – 13.2 VDC 5V / 200mA 71% RM1-12S12 10.8 – 13.2 VDC 12V / 83mA 80% RM1-12S15 10.8 – 13.2 VDC 15V / 67mA 80% RM1-24S05 21.6 – 26.4 VDC 5V / 200mA 74% RM1-24S12 21.6 – 26.4 VDC 12V / 83mA 77% RM1-24S15 21.6 – 26.4 VDC 15V / 67mA 78% 产品特性 项目 测试条件 Min Typ Max 输出电压精度 输入电压范围，100%的负载 -7.5 负载调整率 从 10%到 100%的负载 15 20 电压调整率 输入电压范围 1.0 ±1.2 2.5 20MHz 带宽，标称电压输入 100%负载 100 开关频率 输入电压范围 100%负载 100 温度漂移系数 标称电压输入 100%负载，-40℃～ +85℃ 150 符合产品的安全工作区 存储温度 产 品 工 作 时 外 壳 升 标称电压输入 100%负载 温 引脚耐焊接温度 焊点距离外壳边沿 1.5mm，10 秒 测试时间 1 分钟，漏电流小于 0.5mA 绝缘强度 绝缘电压 500VDC 该手册版权和解释权为常州能动电子科技有限公司所有 mVp-p KHz ±0.03 %/℃ 95 %RH 存储湿度 绝缘电阻 % 1s 输出短路保护 纹波&噪声 工作温度 单位 -40 85 -55 125 30 ℃ 300 1000 / 3000（H） 1000 VDC MΩ www.endrive.cn 第 1 页 共 2 页 冷却方式 自然空冷 外壳材料 阻燃耐热塑料 平均无故障时间 MIL-HDBK-217F@25℃ 100 万小时 2.1 重量 克 注：1.以上所列数据除特别说明外，都是在 TA=25℃,湿度
