S
開關、連接器
O F N G

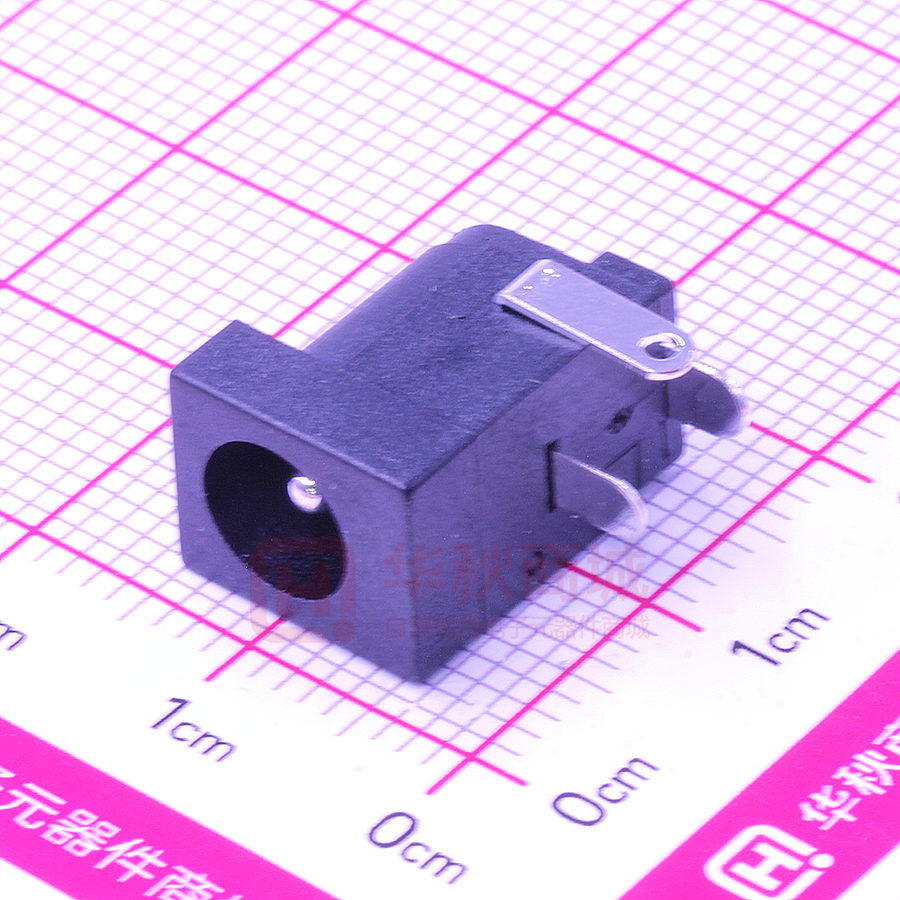

电源连接器
[DIP 式阻燃材質]
特点:
● 6.3 口径电源连接器,适用于电子设备电源应用机器。
● 90°插装の外接。
用途:
● 应用于移动、视听、汽车电子、多媒体、电器等各类
相关产品。
SOFNG-产品技术服务中心(技术支持)Technical Service Center
█ 523710
中国 • 广东 • 东莞 • 塘厦 • 塘厦大道中 136 号
phone 400 6280 780
網址: www.sofng.com
Acknowledgment[承認]
東莞市碩方電子科技有限公司
[DONGGUAN SOFNG ELECTRONIC TECHNOLOGY Co., LTD]
樣 品 承 認 專 項
客戶名稱[Customer]
部品型號[Parts
承認單位[
客戶料號[Customer
Model]
DC-005-T20
磷铜
P/N]
技術參數[Parameters]
環境に優しい材料
3 Research Institute]:
工程部
客戶判定[Customer
[R&D]
品保部
[Q C]
采购部[Purchase]
品保部
[Q C]
采购部[Purchase]
Determine]:
工程部
[章
说明[Remnrk]
[Sample Approval Drawing]
[R&D]
承]
[章
承]
媒体排出方式:双响键式。
SOFNG
[章
承]
▉外形图
No.
尺寸
1
▉ PC BOARD MOUNTING DIMENSIONS
▉端子[引脚]
SOFNG
▉使用参数
╲
项目
等级
╲
初期接触电阻
电气
性能
绝缘电阻
B 级[产品]
C 级[产品]
100mΩ max.
100mΩ max.
100mΩ max.
100mΩ min.100V DC
150V AC for 1min
100 V AC for 1min
端子强度
3N for 1 min.
2N for 1min.
工作方向
500gf±3.0N.
拉引方向
PULL:650gf±3.4N.
耐振性能
焊接
耐热
10N
6N
350±10℃ 3﹢¹S
浸焊
270±10℃ 10﹢³S
260±5℃ 10﹢³S
260±5℃ 5﹢³S
回流
260℃ max 20S max
255℃ max 10S max
255℃ max 10S max
30V 3.0A
24V 1.0A
24V 1.0A
使用温度范围
耐环境
性能
[条件:全振幅 1.5mmX,Y,Z 方向 2H]
手工焊接
最大额定[电阻负荷]
耐久性
能
Skey/PD:50mΩ min.100V DC
耐电压
操作
强度
机械
性能
A 级[产品]
300±10℃ 3﹢¹S
-10℃ to +60℃
无负荷寿命
6,500 Cycles
5,500 Cycles
無數據
负荷寿命
[额定负荷]
5,500 Cycles
50mΩ max.
4,500 Cycles
30mΩ max.
無數據
耐寒性能
-40±2℃ for 96h
-20±2℃ for 96h
耐热性能
85±5℃ for 96h
75±5℃ for 96h
耐湿性能
40±2℃,90 to 95% RH for 96h
▉焊接条件
手焊式
回流焊
[适用表面贴装型产品]
1. 加热方式: 以远红外线上下加热方式。
2. 温度测量: 用Φ0.1~0.2 的 CA(K)或 CC(T)测量位置在焊接连接部(锡/铜箔面)。
3. 固定方式: 采用耐热胶带。
4. 温度分布: (图 2.15)
SOFNG
2.15
浸焊式
▉自动插入式贴纸包装
注:A,C,W,X Unit:mm. 需做[自动插入式贴纸] 包装请与本公司联系。
