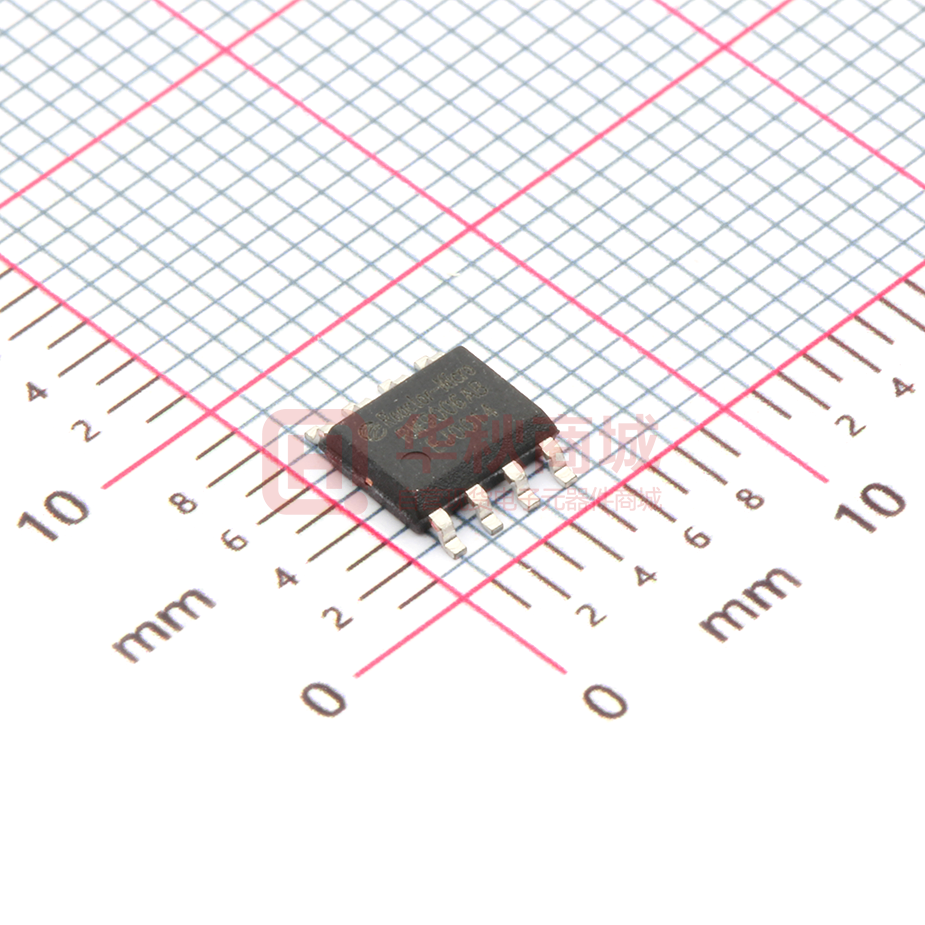

RM9006AB

RM9006AB

  • 厂商:

    REACTOR(亚成微)

  • 封装:

    ESOP8_150MIL_EP

  • 描述:

    LED线性驱动芯片 8-ESOP "LED驱动电流(Max):80mA调光方式:ON/OFF调光调色"

  • 数据手册
  • 价格&库存
RM9006AB 数据手册
RM9006AB ON/OFF 分段调光/调色 LED 恒流芯片 产品概述: 应用领域: RM9006AB是一款可分段调节亮度/色温 的 LED 线 性 恒 流 驱 动 芯 片 , 适 用 于 220V AC/120V AC输入电压,恒流精度可达±5% 在分段调节亮度应用中,可根据开启关 闭电源开关,依次改变LED灯的亮度,调节 比例可以通过外接CS电阻调整。 在分段调节色温应用中,可以根据开启 关闭电源开关,依次改变两路输出端口的开 关状态,实现两路不同颜色LED灯的交替亮 灭以达到调节色温的目的,调节外接CS电阻 可对LED功率进行调节。 RM9006AB通过打开和关闭电源开关,根 据SL引脚设置,依次切换芯片内部两路恒流 输出的通断状态,通过不同的外围 CS 电阻 接法,达到调光或调色的效果。    LED射灯,筒灯 LED灯丝灯,球泡灯 其它小功率的LED照明 典型特点:          外围电路简单,无需磁性元件 大功率多芯片可并联应用 三种色温顺序可通过外部电阻可调 恒流精度±5% 内置过温补偿(过温调节点:125℃) 分段调亮度,比例可外部设定 内置500V高压MOS管 3秒内开关切换调光/调色 采用 ESOP8封装  RM9006AB从CS电流检测调光 管脚定义: RM9006AB 管脚说明: 管脚名称 管脚描述 VC 无功能,管脚悬空。 SL 开关逻辑选择控制脚 S1 芯片 LED 恒流采样端口 S2 芯片 LED 恒流采样端口 D2 LED 驱动 MOS 漏极 2 D1 LED 驱动 MOS 漏极 1 NC 空脚 VIN 芯片供电端口 GND 芯片衬底 陕西亚成微电子股份有限公司 RM9006AB_Rev.2019.07 - 1- http://www.reactor-micro.com RM9006AB ON/OFF 分段调光/调色 LED 恒流芯片 典型应用: 图 1 RM9006AB 低 PF 调色温原理图 图 2 RM9006AB 低 PF 调亮度原理图 陕西亚成微电子股份有限公司 RM9006AB_Rev.2019.07 - 2- http://www.reactor-micro.com RM9006AB ON/OFF 分段调光/调色 LED 恒流芯片 图3 RM9006AB 高 PF 调色温原理图 图 4 RM9006AB 高 PF 调亮度原理图 陕西亚成微电子股份有限公司 RM9006AB_Rev.2019.07 - 3- http://www.reactor-micro.com RM9006AB ON/OFF 分段调光/调色 LED 恒流芯片 极限参数: 符号 参数 参数范围 S1 电流采样输入电压 TJ 工作结温范围 -40℃ to 150℃ Tc 工作温度 -40℃ to 100℃ TSTG 储存温度范围 -55℃ to 150℃ PDMAX 芯片最大功耗 -0.3V to 7V
RM9006AB 价格&库存

很抱歉,暂时无法提供与“RM9006AB”相匹配的价格&库存,您可以联系我们找货

免费人工找货
RM9006AB
  •  国内价格
  • 5+0.44200
  • 20+0.40300
  • 100+0.36400
  • 500+0.32500
  • 1000+0.30680
  • 2000+0.29380

库存:0
