承
认
书
APPROVAL SHEET
客 户 名 称:
/
Customer
片式铁氧体磁珠、电感、片式甚高频电感
产 品 名 称:
Chip Beads 、inductors 、Chip high frequency inductors
Part Name
产 品 规 格:
CBG、CBW、CBM、CBY、CBH、CMI、 CMP、VHF Series
Specification
版 本 号：
16.01
Version No.
日
期：
2016.04.05
DATE
制造
客户
Manufacturer
Customer
拟制
审核
确认
检验
审核
批准
Draft by
Checked by
Approve by
Check by
Checked by
Approval by
林晓华
徐雪枫
覃贤
序号
No
目
录
TABLE OF CONTENTS
1
履 历 表 Resume
2
外形尺寸与内部结构 Dimension & Inner-configuration
3
产品品名构成 Product Spec. Model
4
电性能参数表 Electrical Characteristics List
5
可靠性试验项目 Reliability Testing Items
6
产品包装 Packaging
7
推荐焊接条件 Recommend Soldering Conditions
8
清洗 Cleaning
9
存储要求 Storage Requirements
10
ODS（消耗臭氧层物质）的使用情况 Usage Of ODS
11
注意事项 Notes
Page 1 of 56
1. 履 历 表 Resume
版本
Version No.
16.01
修 改 明 细
Modify Details
首次发行 Initial issue
日期
Date
2016-04-01
Page 2 of 56
2 外形尺寸与内部结构 Dimension & Inner-configuration：
外形尺寸图：
内部结构图：
a.银层 Ag layer
b.镀层 Ni/Sn plating
c.内电极 Inner electrode
d.瓷体 Body
e.端电极 Terminal electrode
f.瓷体 ferrite or ceramic
序号 No.
部位 Component
材料 Material
1
瓷体Body
铁氧体电感：镍铜锌体系Ni-Cu-Zn
甚高频电感：陶瓷体系Al2O3
2
内电极Inner electrode
纯银Ag
3
端电极
Terminal electrode
银层 Ag layer
银Ag
Ni/Sn镀层Ni/Sn plating
镍层-锡层Ni-Sn
单位Unit：mm（inch）
型号 Size
L
W
T
a
100505
1.0±0.15（0.040±0.006）
0.5±0.15（0.020±0.006）
0.5±0.15（0.020±0.006）
0.25±0.1(0.010±0.004)
160808
1.6±0.20（0.063±0.008）
0.8±0.20（0.031±0.008）
0.8±0.20（0.031±0.008）
0.3±0.2(0.01±0.008)
201209
2.0±0.20（0.079±0.008）
1.2±0.20（0.047±0.008）
0.9±0.20（0.035±0.008）
0.5±0.3(0.020±0.012)
201212
2.0±0.20（0.079±0.008）
1.2±0.20（0.047±0.008）
1.2±0.20（0.047±0.008）
0.5±0.3(0.020±0.012)
252009
2.5±0.20（0.098±0.008）
2.0±0.20（0.079±0.008）
0.9±0.20（0.035±0.008）
0.5±0.3(0.020±0.012)
321609
3.2±0.20（0.126±0.008）
1.6±0.20（0.063±0.008）
0.9±0.20（0.035±0.008）
0.5±0.3(0.020±0.012)
321611
3.2±0.20（0.126±0.008）
1.6±0.20（0.063±0.008）
1.1±0.20（0.043±0.008）
0.5±0.3(0.020±0.012)
322513
3.2±0.20（0.126±0.008）
2.5±0.20（0.098±0.008）
1.3±0.20（0.051±0.008）
0.5±0.3(0.020±0.012)
451616
4.5±0.20（0.180±0.008）
1.6±0.20（0.063±0.008）
1.6±0.20（0.063±0.008）
0.5±0.3(0.020±0.012)
453215
4.5±0.20（0.180±0.008）
3.2±0.20（0.126±0.008）
1.5±0.20（0.060±0.008）
0.5±0.3(0.020±0.012)
Page 3 of 56
3 产品品名构成 Product Spec. Model
CBG 160808 U 121
M
T
包装 Packaging： 散包装 Bulk:B
编带包装: Tape & Reel T
误差范围 Tolerance：M，±25％
（可省略不写）（Omit）
阻值 Impedance：12×101=120Ω
材料代号 Material code：U、W、A
尺寸 Dimensions：(L×W×T ) ( 1.6×0.8×0.8mm)
产品类型 Product symbol：
CBG：普通型磁珠 normal beads
CBW：大电流磁珠 Power beads
CBM：超大电流磁珠 Ultra-high Current beads
CBY：尖峰型磁珠 Peak beads
CBH：高阻磁珠 High R beads
CMI
160808
U
1R0
K
T
包装 Packaging： 散包装 Bulk:B
编带包装 Tape & Reel:T
误差范围 Tolerance： M,±20％、K,±10％、
J,±5％、S,±0.3nH、
D,±0.5nH
电感量 Inductance：1.0µH
材料代号 Material code：U、X、J、V、H
尺寸 Dimensions：(L×W×T)（1.6×0.8×0.8mm)
产品类型 Product symbol：
CMI：铁氧体电感 Ferrite inductors
VHF：甚高频电感 high frequency inductor
CMP：大电流电感 Power inductors
Page 4 of 56
4 电性能参数表 Electrical Characteristics List
误差
范围
Tolerance
（%）
标称
感量
Inducta
nce
(µH)
CMI100505V47NKT
±10
CMI100505V56NKT
±10
CMI100505V68NKT
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
0.047
10
0.45
50
50
220
25
0.056
10
0.45
50
50
210
25
±10
0.068
10
0.45
50
50
210
25
CMI100505V82NKT
±10
0.082
10
0.45
50
50
200
25
CMI100505VR10KT
±10
0.10
15
0.70
25
50
200
25
CMI100505VR12KT
±10
0.12
15
0.70
25
50
165
25
CMI100505VR15KT
±10
0.15
15
0.80
25
50
140
25
CMI100505VR18KT
±10
0.18
15
0.80
25
50
120
25
CMI100505VR22KT
±10
0.22
15
1.00
25
50
110
25
CMI100505VR27KT
±10
0.27
15
1.20
25
50
95
25
CMI100505VR33KT
±10
0.33
15
1.20
25
50
85
25
CMI100505UR39KT
±10
0.39
15
1.30
10
50
70
20
CMI100505UR47KT
±10
0.47
15
1.50
10
50
68
20
CMI100505UR56KT
±10
0.56
15
2.00
10
50
55
20
CMI100505UR68KT
±10
0.68
15
2.30
10
50
50
20
CMI100505UR82KT
±10
0.82
15
3.00
10
50
45
18
CMI100505U1R0KT
±10
1.0
20
0.90
10
50
40
25
CMI100505U1R2KT
±10
1.2
20
1.20
10
50
35
25
型号规格
Part NO.
客户
料号
Customer
P/N
Page 5 of 56
误差
范围
Tolerance
（%）
标称
感量
Inducta
nce
(µH)
CMI160808V47NKT
±10
CMI160808V56NKT
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
0.047
15
0.20
50
50
260
50
±10
0.056
15
0.20
50
50
260
50
CMI160808V68NKT
±10
0.068
15
0.20
50
50
250
50
CMI160808V82NKT
±10
0.082
15
0.20
50
50
245
50
CMI160808VR10KT
±10
0.10
20
0.25
25
50
240
50
CMI160808VR12KT
±10
0.12
20
0.30
25
50
205
50
CMI160808VR15KT
±10
0.15
20
0.30
25
50
180
50
CMI160808VR18KT
±10
0.18
20
0.30
25
50
165
50
CMI160808VR22KT
±10
0.22
20
0.40
25
50
150
50
CMI160808VR27KT
±10
0.27
20
0.45
25
50
136
50
CMI160808VR33KT
±10
0.33
20
0.50
25
50
125
50
CMI160808VR39KT
±10
0.39
20
0.60
25
50
110
50
CMI160808VR47KT
±10
0.47
20
0.70
25
50
105
50
CMI160808VR56KT
±10
0.56
20
0.70
25
50
95
50
CMI160808VR68KT
±10
0.68
20
0.90
25
50
90
50
CMI160808VR82KT
±10
0.82
20
1.00
25
50
85
50
CMI160808U1R0KT
±10
1.0
25
0.50
10
50
75
25

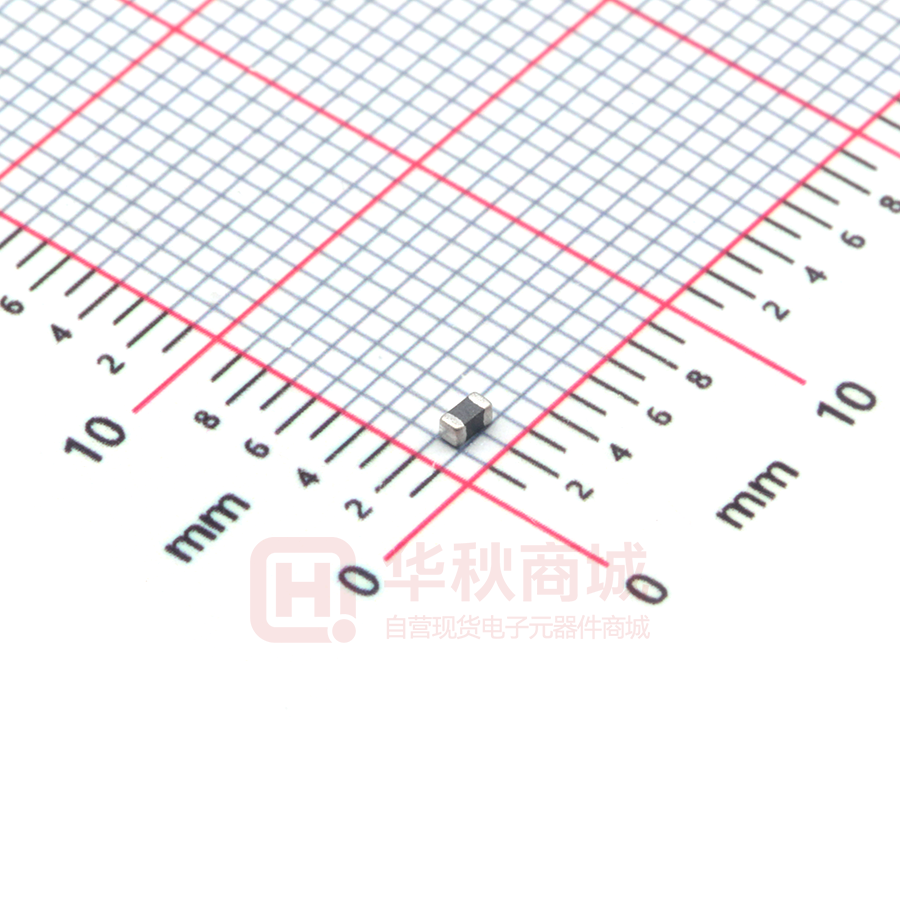

CMI160808U1R2KT
±10
1.2
25
0.55
10
50
65
25
CMI160808U1R5KT
±10
1.5
25
0.70
10
50
60
25
CMI160808U1R8KT
±10
1.8
25
0.75
10
50
55
25
CMI160808U2R2KT
±10
2.2
25
0.80
10
50
50
25
CMI160808U2R7KT
±10
2.7
25
0.90
10
50
45
15
CMI160808U3R3KT
±10
3.3
25
1.00
10
50
40
15
CMI160808U3R9KT
±10
3.9
25
1.30
10
50
35
15
CMI160808X4R7KT
±10
4.7
25
1.50
10
50
33
15
CMI160808X5R6KT
±10
5.6
12
1.55
4
50
22
5
CMI160808J6R8KT
±10
6.8
12
1.55
4
50
20
5
CMI160808J8R2KT
±10
8.2
12
1.65
4
50
18
5
CMI160808J100KT
±10
10
20
1.75
2
50
17
3
CMI160808J120KT
±10
12
20
1.85
2
50
15
3
CMI160808J150MT
±20
15
20
2.50
1
50
14
1
CMI160808J180MT
±20
18
20
2.70
1
50
13
1
CMI160808J220MT
±20
22
20
3.00
1
50
12
1
型号规格
Part NO.
客户
料号
Customer
P/N
Page 6 of 56
误差
范围
Tolerance
（%）
标称
感量
Inducta
nce
(µH)
CMI201209V47NKT
±10
CMI201209V56NKT
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
0.047
25
0.15
50
50
320
300
±10
0.056
25
0.15
50
50
320
300
CMI201209V68NKT
±10
0.068
25
0.20
50
50
280
300
CMI201209V82NKT
±10
0.082
25
0.20
50
50
280
300
CMI201209VR10KT
±10
0.10
20
0.20
25
50
235
250
CMI201209VR12KT
±10
0.12
20
0.25
25
50
220
250
CMI201209VR15KT
±10
0.15
20
0.25
25
50
200
250
CMI201209VR18KT
±10
0.18
20
0.30
25
50
185
250
CMI201209VR22KT
±10
0.22
20
0.30
25
50
170
250
CMI201209VR27KT
±10
0.27
20
0.40
25
50
150
250
CMI201209VR33KT
±10
0.33
20
0.40
25
50
145
250
CMI201209VR39KT
±10
0.39
25
0.50
25
50
135
200
CMI201209VR47KT
±10
0.47
25
0.50
25
50
125
200
CMI201209VR56KT
±10
0.56
25
0.60
25
50
115
150
CMI201209VR68KT
±10
0.68
25
0.65
25
50
105
150
CMI201209VR82KT
±10
0.82
25
0.70
25
50
100
150
CMI201209U1R0KT
±10
1.0
35
0.40
10
50
75
50
CMI201209U1R2KT
±10
1.2
35
0.40
10
50
65
50
CMI201209U1R5KT
±10
1.5
35
0.40
10
50
60
50
CMI201209U1R8KT
±10
1.8
35
0.40
10
50
55
50
CMI201209U2R2KT
±10
2.2
35
0.60
10
50
50
50
CMI201209U2R7KT
±10
2.7
35
0.60
10
50
45
50
CMI201209U3R3KT
±10
3.3
35
0.60
10
50
41
50
CMI201209U3R9KT
±10
3.9
35
0.80
10
50
38
50
CMI201209U4R7KT
±10
4.7
35
0.90
10
50
35
30
CMI201209X5R6KT
±10
5.6
30
1.00
4
50
32
15
CMI201209X6R8KT
±10
6.8
30
1.05
4
50
29
15
CMI201209X8R2KT
±10
8.2
30
1.05
4
50
26
15
CMI201209X100KT
±10
10
30
1.15
2
50
24
15
CMI201209X120KT
±10
12
30
1.15
2
50
22
15
CMI201209J150KT
±10
15
25
1.15
1
50
19
5
CMI201209J180KT
±10
18
25
1.20
1
50
18
5
CMI201209J220KT
±10
22
25
1.20
1
50
16
5
CMI201209J270KT
±10
27
25
1.50
1
50
16
5
CMI201209J330MT
±20
33
25
1.50
1
50
16
5
CMI201212J390MT
±20
39
25
1.50
1
50
16
5
CMI201212J470MT
±20
47
25
1.70
1
50
15
5
型号规格
Part NO.
客户
料号
Customer
P/N
Page 7 of 56
误差
范围
Tolerance
（%）
标称
感量
Inducta
nce
(µH)
CMI321609V47NKT
±10
0.047
CMI321609V56NKT
±10
0.056
30
CMI321609V68NKT
±10
0.068
30
CMI321609V82NKT
±10
0.082
30
CMI321609VR10KT
±10
0.10
CMI321609VR12KT
±10
CMI321609VR15KT
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
30
0.15
50
50
320
300
0.20
50
50
320
300
0.25
50
50
280
300
0.25
50
50
280
300
25
0.25
25
50
235
250
0.12
25
0.25
25
50
220
250
±10
0.15
25
0.25
25
50
200
250
CMI321609VR18KT
±10
0.18
25
0.30
25
50
185
250
CMI321609VR22KT
±10
0.22
25
0.30
25
50
170
250
CMI321609VR27KT
±10
0.27
25
0.30
25
50
150
250
CMI321609VR33KT
±10
0.33
25
0.30
25
50
145
250
CMI321609VR39KT
±10
0.39
30
0.50
25
50
135
200
CMI321609VR47KT
±10
0.47
30
0.50
25
50
125
200
CMI321609VR56KT
±10
0.56
30
0.50
25
50
115
150
CMI321609VR68KT
±10
0.68
30
0.50
25
50
105
150
CMI321609VR82KT
±10
0.82
30
0.60
25
50
100
150
CMI321609U1R0KT
±10
1.0
35
0.30
10
50
75
100
CMI321609U1R2KT
±10
1.2
35
0.40
10
50
65
100
CMI321609U1R5KT
±10
1.5
35
0.40
10
50
60
50
CMI321609U1R8KT
±10
1.8
35
0.40
10
50
55
50
CMI321609U2R2KT
±10
2.2
35
0.50
10
50
50
50
CMI321609U2R7KT
±10
2.7
35
0.50
10
50
45
50
CMI321609U3R3KT
±10
3.3
35
0.50
10
50
41
50
CMI321609U3R9KT
±10
3.9
35
0.60
10
50
38
50
CMI321609U4R7KT
±10
4.7
35
0.65
10
50
35
25
CMI321609U5R6KT
±10
5.6
35
0.80
4
50
32
25
CMI321609X6R8KT
±10
6.8
35
0.80
4
50
29
25
CMI321609X8R2KT
±10
8.2
35
0.80
4
50
26
25
CMI321609X100KT
±10
10
35
0.80
2
50
24
25
CMI321609X120KT
±10
12
35
0.90
2
50
22
15
CMI321609J150KT
±10
15
30
1.00
1
50
19
5
CMI321609J180KT
±10
18
30
1.00
1
50
18
5
CMI321609J220KT
±10
22
30
1.20
1
50
16
5
CMI321609J270KT
±10
27
30
1.20
1
50
14
5
CMI321609J330KT
±10
33
30
1.30
1
50
13
5
CMI321609J390KT
±10
39
30
1.30
1
50
13
5
CMI321611J470KT
±10
47
30
1.60
1
50
12
5
CMI321611J560MT
±20
56
30
1.80
1
50
12
5
CMI321611J680MT
±20
68
30
2.00
1
50
11
5
CMI321611J820MT
±20
82
30
2.40
1
50
11
5
CMI321611J101MT
±20
100
30
3.00
1
50
8
5
型号规格
Part NO.
客户
料号
Customer
P/N
Page 8 of 56
误差
范围
Tolerance
（%）
标称
感量
Inducta
nce
(µH)
CMI322513U1R0KT
±10
CMI322513U1R2KT
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
1.0
40
0.20
10
50
70
600
±10
1.2
40
0.20
10
50
70
600
CMI322513U1R5KT
±10
1.5
40
0.30
10
50
70
500
CMI322513U1R8KT
±10
1.8
40
0.30
10
50
70
500
CMI322513U2R2KT
±10
2.2
40
0.30
10
50
50
500
CMI322513U2R7KT
±10
2.7
40
0.30
10
50
50
500
CMI322513U3R3KT
±10
3.3
40
0.40
10
50
50
500
CMI322513U3R9KT
±10
3.9
40
0.40
10
50
30
500
CMI322513U4R7KT
±10
4.7
40
0.50
10
50
30
500
CMI322513U5R6KT
±10
5.6
35
0.60
4
50
30
450
CMI322513X6R8KT
±10
6.8
35
0.60
4
50
20
450
CMI322513X8R2KT
±10
8.2
35
0.70
4
50
20
400
CMI322513X100KT
±10
10
35
0.70
2
50
20
400
CMI322513J120KT
±10
12
35
0.70
2
50
20
400
CMI322513J150KT
±10
15
35
0.70
1
50
20
300
CMI322513J180KT
±10
18
35
0.70
1
50
10
300
CMI322513J220KT
±10
22
35
0.75
1
50
10
250
CMI322513J270KT
±10
27
35
0.75
1
50
10
250
CMI322513J330KT
±10
33
35
0.80
1
50
10
250
CMI322513J390KT
±10
39
35
0.80
1
50
10
250
CMI322513J470KT
±10
47
35
1.00
1
50
10
200
CMI322513J560MT
±20
56
35
1.20
1
50
5
200
CMI322513J680MT
±20
68
35
1.30
1
50
5
150
CMI322513J820MT
±20
82
35
1.50
1
50
5
150
CMI322513J101MT
±20
100
1.50
1
50
5
150
CMI322513J121MT
±20
120
35
35
1.80
1
50
5
150
型号规格
Part NO.
客户
料号
Customer
P/N
Page 9 of 56
误差
范围
Tolerance
（%）
标称
感量
Inducta
nce
(µH)
CMI453215U1R0KT
±10
CMI453215U1R2KT
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
1.0
35
0.55
10
50
50
650
±10
1.2
35
0.55
10
50
50
650
CMI453215U1R5KT
±10
1.5
35
0.55
10
50
45
600
CMI453215U1R8KT
±10
1.8
35
0.65
10
50
45
600
CMI453215U2R2KT
±10
2.2
35
0.65
10
50
40
500
CM453215U2R7KT
±10
2.7
35
0.70
10
50
40
500
CMI453215U3R3KT
±10
3.3
35
0.75
10
50
35
500
CMI453215U3R9KT
±10
3.9
35
0.80
10
50
35
500
CMI453215U4R7KT
±10
4.7
30
0.90
10
50
25
500
CMI453215U5R6KT
±10
5.6
30
0.90
4
50
20
500
CMI453215U6R8KT
±10
6.8
30
1.00
4
50
18
500
CMI453215X8R2KT
±10
8.2
30
1.00
4
50
17
450
CMI453215X100KT
±10
10
30
1.00
2
50
16
450
CMI453215X120KT
±10
12
35
1.00
2
50
15
450
CMI453215J150KT
±10
15
35
1.00
1
50
14
400
CMI453215J180KT
±10
18
35
1.00
1
50
13
400
CMI453215J220KT
±10
22
35
1.30
1
50
12
300
CMI453215J270KT
±10
27
35
1.30
1
50
10
300
CMI453215J330KT
±10
33
40
1.50
1
50
10
250
CMI453215J390KT
±10
39
40
1.50
1
50
10
250
CMI453215J470KT
±10
47
40
1.65
1
50
8
250
CMI453215J560KT
±10
56
40
1.80
1
50
8
250
CMI453215J680MT
±20
68
40
2.00
1
50
6
200
CMI453215J820MT
±20
82
40
2.30
1
50
6
200
CMI453215J101MT
±20
100
40
2.30
1
50
6
150
CMI453215J121MT
±20
120
40
2.50
1
50
6
150
型号规格
Part NO.
客户
料号
Customer
P/N
Page 10 of 56
误差
范围
Tolerance
（%）
标称
感量
Inducta
nce
(µH)
CMP201209VD47NMT
±20
CMP201209VD56NMT
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
0.047
/
0.10
1
50
280
1100
±20
0.056
/
0.10
1
50
280
1100
CMP201209VD68NMT
±20
0.068
/
0.15
1
50
250
1100
CMP201209VD82NMT
±20
0.082
/
0.15
1
50
250
1100
CMP201209VDR10MT
±20
0.10
/
0.15
1
50
210
1100
CMP201209VDR12MT
±20
0.12
/
0.15
1
50
200
1100
CMP201209VDR15MT
±20
0.15
/
0.15
1
50
175
1100
CMP201209VDR18MT
±20
0.18
/
0.15
1
50
160
1100
CMP201209VDR22MT
±20
0.22
/
0.15
1
50
150
1100
CMP201209VDR27MT
±20
0.27
/
0.15
1
50
130
1100
CMP201209VDR33MT
±20
0.33
/
0.15
1
50
120
1100
CMP201209VDR39MT
±20
0.39
/
0.15
1
50
110
1100
CMP201209VDR47MT
±20
0.47
/
0.15
1
50
100
1100
CMP201209VDR56MT
±20
0.56
/
0.36
1
50
100
800
CMP201209VDR68MT
±20
0.68
/
0.36
1
50
95
800
CMP201209VDR82MT
±20
0.82
/
0.36
1
50
90
800
CMP201209UD1R0MT
±20
1.0
/
0.24
1
50
75
800
CMP201209UD1R2MT
±20
1.2
/
0.24
1
50
65
800
CMP201209UD1R5MT
±20
1.5
/
0.30
1
50
60
700
CMP201209UD1R8MT
±20
1.8
/
0.36
1
50
55
600
CMP201209UD2R2MT
±20
2.2
/
0.36
1
50
50
600
CMP201209UD2R7MT
±20
2.7
/
0.36
1
50
45
600
CMP201209UD3R3MT
±20
3.3
/
0.40
1
50
41
350
CMP201209UD3R9MT
±20
3.9
/
0.40
1
50
38
350
CMP201209UD4R7MT
±20
4.7
/
0.40
1
50
35
350
CMP201209XD5R6MT
±20
5.6
/
0.50
1
50
32
250
CMP201209XD6R8MT
±20
6.8
/
0.50
1
50
29
250
CMP201209XD8R2MT
±20
8.2
/
0.56
1
50
26
250
CMP201209XD100MT
±20
10
/
0.56
1
50
24
250
CMP201209XD120MT
±20
12
/
0.56
1
50
22
250
CMP201209JD150MT
±20
15
/
0.65
1
50
19
100
CMP201209JD180MT
±20
18
/
0.65
1
50
18
100
CMP201209JD220MT
±20
22
/
0.65
1
50
16
100
型号规格
Part NO.
客户
料号
Customer
P/N
Page 11 of 56
误差
范围
Tolerance
（%）
标称
感量
Inducta
nce
(µH)
CMP321609UD1R0MT
±20
CMP321609UD1R2MT
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
1.0
/
0.15
1
50
60
1200
±20
1.2
/
0.15
1
50
65
1200
CMP321609UD1R5MT
±20
1.5
/
0.17
1
50
60
1000
CMP321609UD1R8MT
±20
1.8
/
0.24
1
50
55
900
CMP321609UD2R2MT
±20
2.2
/
0.24
1
50
50
900
CMP321609UD2R7MT
±20
2.7
/
0.30
1
50
45
800
CMP321609UD3R3MT
±20
3.3
/
0.30
1
50
41
800
CMP321609UD3R9MT
±20
3.9
/
0.38
1
50
38
700
CMP321609UD4R7MT
±20
4.7
/
0.38
1
50
35
700
CMP321609UD5R6MT
±20
5.6
/
0.45
1
50
32
500
CMP321609XD6R8MT
±20
6.8
/
0.45
1
50
29
500
CMP321609XD8R2MT
±20
8.2
/
0.55
1
50
26
300
CMP321609XD100MT
±20
10
/
0.55
1
50
24
300
CMP321609XD120MT
±20
12
/
0.55
1
50
22
300
CMP321609JD150MT
±20
15
/
0.65
1
50
19
100
CMP321609JD180MT
±20
18
/
0.65
1
50
18
100
型号规格
Part NO.
客户
料号
Customer
P/N
Page 12 of 56
误差
范围
Tolerance
（%）
标称
感量
Inducta
nce
(µH)
CMP252009UD1R0MT
±20
CMP252009UD1R2MT
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
1.0
/
0.12
1
50
70
1500
±20
1.2
/
0.15
1
50
50
1500
CMP252009UD1R5MT
±20
1.5
/
0.15
1
50
50
1500
CMP252009UD1R8MT
±20
1.8
/
0.18
1
50
40
1000
CMP252009UD2R2MT
±20
2.2
/
0.18
1
50
40
1000
CMP252009UD2R7MT
±20
2.7
/
0.22
1
50
30
1000
CMP252009UD3R3MT
±20
3.3
/
0.22
1
50
30
1000
CMP252009UD3R9MT
±20
3.9
/
0.26
1
50
25
1000
CMP252009UD4R7MT
±20
4.7
/
0.26
1
50
25
1000
型号规格
Part NO.
客户
料号
Customer
P/N
Page 13 of 56
误差
范围
Tolerance
（%）
标称
感量
Inducta
nce
(µH)
CMP160808VE47NMT
±20
CMP160808VE56NMT
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
0.047
/
0.12
1
50
260
150
±20
0.056
/
0.12
1
50
260
150
CMP160808VE68NMT
±20
0.068
/
0.12
1
50
250
150
CMP160808VE82NMT
±20
0.082
/
0.12
1
50
245
150
CMP160808VER10MT
±20
0.10
/
0.15
1
50
240
150
CMP160808VER12MT
±20
0.12
/
0.20
1
50
205
150
CMP160808VER15MT
±20
0.15
/
0.20
1
50
180
150
CMP160808VER18MT
±20
0.18
/
0.20
1
50
165
150
CMP160808VER22MT
±20
0.22
/
0.25
1
50
150
150
CMP160808VER27MT
±20
0.27
/
0.30
1
50
136
100
CMP160808VER33MT
±20
0.33
/
0.30
1
50
125
100
CMP160808VER39MT
±20
0.39
/
0.35
1
50
110
100
CMP160808VER47MT
±20
0.47
/
0.45
1
50
105
100
CMP160808VER56MT
±20
0.56
/
0.45
1
50
95
100
CMP160808VER68MT
±20
0.68
/
0.55
1
50
90
100
CMP160808VER82MT
±20
0.82
/
0.60
1
50
85
100
CMP160808UE1R0MT
±20
1.0
/
0.30
1
50
75
150
CMP160808UE1R2MT
±20
1.2
/
0.30
1
50
65
150
CMP160808UE1R5MT
±20
1.5
/
0.35
1
50
60
120
CMP160808UE1R8MT
±20
1.8
/
0.40
1
50
55
120
CMP160808UE2R2MT
±20
2.2
/
0.50
1
50
50
120
CMP160808UE2R7MT
±20
2.7
/
0.60
1
50
45
100
CMP160808XE3R3MT
±20
3.3
/
0.65
1
50
40
100
CMP160808XE3R9MT
±20
3.9
/
0.70
1
50
35
80
CMP160808XE4R7MT
±20
4.7
/
0.75
1
50
33
80
CMP160808JE5R6MT
±20
5.6
/
0.90
1
50
22
60
CMP160808JE6R8MT
±20
6.8
/
0.90
1
50
20
60
CMP160808JE8R2MT
±20
8.2
/
1.05
1
50
18
60
CMP160808JE100MT
±20
10
/
1.15
1
50
17
60
CMP160808JE120MT
±20
12
/
1.25
1
50
15
60
型号规格
Part NO.
客户
料号
Customer
P/N
Page 14 of 56
误差
范围
Tolerance
（%）
标称
感量
Inducta
nce
(µH)
CMP201209VE47NMT
±20
CMP201209VE56NMT
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
0.047
/
0.15
1
50
320
350
±20
0.056
/
0.15
1
50
320
350
CMP201209VE68NMT
±20
0.068
/
0.20
1
50
280
350
CMP201209VE82NMT
±20
0.082
/
0.20
1
50
280
350
CMP201209VER10MT
±20
0.10
/
0.20
1
50
235
350
CMP201209VER12MT
±20
0.12
/
0.20
1
50
220
350
CMP201209VER15MT
±20
0.15
/
0.20
1
50
200
350
CMP201209VER18MT
±20
0.18
/
0.25
1
50
185
300
CMP201209VER22MT
±20
0.22
/
0.25
1
50
170
300
CMP201209VER27MT
±20
0.27
/
0.25
1
50
150
300
CMP201209VER33MT
±20
0.33
/
0.25
1
50
145
300
CMP201209VER39MT
±20
0.39
/
0.30
1
50
135
250
CMP201209VER47MT
±20
0.47
/
0.30
1
50
125
250
CMP201209VER56MT
±20
0.56
/
0.36
1
50
115
200
CMP201209VER68MT
±20
0.68
/
0.36
1
50
105
200
CMP201209VER82MT
±20
0.82
/
0.36
1
50
100
200
CMP201209UE1R0MT
±20
1.0
/
0.26
1
50
75
220
CMP201209UE1R2MT
±20
1.2
/
0.26
1
50
65
220
CMP201209UE1R5MT
±20
1.5
/
0.30
1
50
60
180
CMP201209UE1R8MT
±20
1.8
/
0.30
1
50
55
180
CMP201209UE2R2MT
±20
2.2
/
0.36
1
50
50
150
CMP201209UE2R7MT
±20
2.7
/
0.36
1
50
45
150
CMP201209UE3R3MT
±20
3.3
/
0.40
1
50
41
120
CMP201209UE3R9MT
±20
3.9
/
0.40
1
50
38
120
CMP201209UE4R7MT
±20
4.7
/
0.40
1
50
35
120
CMP201209XE5R6MT
±20
5.6
/
0.60
1
50
32
100
CMP201209XE6R8MT
±20
6.8
/
0.60
1
50
29
100
CMP201209XE8R2MT
±20
8.2
/
0.65
1
50
26
100
CMP201209XE100MT
±20
10
/
0.65
1
50
24
100
CMP201209XE120MT
±20
12
/
0.65
1
50
22
100
CMP201209JE150MT
±20
15
/
0.75
1
50
19
50
CMP201209JE180MT
±20
18
/
0.75
1
50
18
50
CMP201209JE220MT
±20
22
/
0.75
1
50
16
50
型号规格
Part NO.
客户
料号
Customer
P/N
Page 15 of 56
误差
范围
Tolerance
（%）
标称
感量
Inducta
nce
(µH)
CMP321609VE47NMT
±20
CMP321609VE56NMT
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
0.047
/
0.15
1
50
320
450
±20
0.056
/
0.15
1
50
320
450
CMP321609VE68NMT
±20
0.068
/
0.20
1
50
280
450
CMP321609VE82NMT
±20
0.082
/
0.20
1
50
280
450
CMP321609VER10MT
±20
0.10
/
0.20
1
50
235
350
CMP321609VER12MT
±20
0.12
/
0.20
1
50
220
350
CMP321609VER15MT
±20
0.15
/
0.20
1
50
200
350
CMP321609VER18MT
±20
0.18
/
0.20
1
50
185
350
CMP321609VER22MT
±20
0.22
/
0.20
1
50
170
350
CMP321609VER27MT
±20
0.27
/
0.20
1
50
150
350
CMP321609VER33MT
±20
0.33
/
0.20
1
50
145
350
CMP321609VER39MT
±20
0.39
/
0.30
1
50
135
220
CMP321609VER47MT
±20
0.47
/
0.30
1
50
125
220
CMP321609VER56MT
±20
0.56
/
0.30
1
50
115
220
CMP321609VER68MT
±20
0.68
/
0.30
1
50
105
220
CMP321609VER82MT
±20
0.82
/
0.30
1
50
100
220
CMP321609UE1R0MT
±20
1.0
/
0.20
1
50
75
250
CMP321609UE1R2MT
±20
1.2
/
0.20
1
50
65
250
CMP321609UE1R5MT
±20
1.5
/
0.25
1
50
60
250
CMP321609UE1R8MT
±20
1.8
/
0.25
1
50
55
250
CMP321609UE2R2MT
±20
2.2
/
0.30
1
50
50
200
CMP321609UE2R7MT
±20
2.7
/
0.30
1
50
45
200
CMP321609UE3R3MT
±20
3.3
/
0.30
1
50
41
200
CMP321609UE3R9MT
±20
3.9
/
0.35
1
50
38
150
CMP321609UE4R7MT
±20
4.7
/
0.35
1
50
35
150
CMP321609UE5R6MT
±20
5.6
/
0.50
1
50
32
100
CMP321609XE6R8MT
±20
6.8
/
0.50
1
50
29
100
CMP321609XE8R2MT
±20
8.2
/
0.50
1
50
26
100
CMP321609XE100MT
±20
10
/
0.50
1
50
24
100
CMP321609XE120MT
±20
12
/
0.60
1
50
22
100
CMP321609JE150MT
±20
15
/
0.80
1
50
19
50
CMP321609JE180MT
±20
18
/
0.80
1
50
18
50
CMP321609JE220MT
±20
22
/
1.00
1
50
16
50
CMP321609JE270MT
±20
27
/
1.00
1
50
14
50
型号规格
Part NO.
客户
料号
Customer
P/N
Page 16 of 56
误差
范围
Tolerance
(nH)
标称
感量
Inducta
nce
(nH)
VHF100505H1N0ST
±0.3
VHF100505H1N1ST
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
1.0
7
0.10
100
50
10000
400
±0.3
1.1
7
0.10
100
50
10000
400
VHF100505H1N2ST
±0.3
1.2
7
0.10
100
50
10000
400
VHF100505H1N3ST
±0.3
1.3
7
0.10
100
50
10000
400
VHF100505H1N5ST
±0.3
1.5
7
0.10
100
50
6000
300
VHF100505H1N6ST
±0.3
1.6
7
0.10
100
50
6000
300
VHF100505H1N8ST
±0.3
1.8
7
0.10
100
50
6000
300
VHF100505H2N0ST
±0.3
2.0
7
0.20
100
50
6000
300
VHF100505H2N2ST
±0.3
2.2
7
0.20
100
50
6000
300
VHF100505H2N4ST
±0.3
2.4
7
0.20
100
50
6000
300
VHF100505H2N7ST
±0.3
2.7
7
0.20
100
50
6000
300
VHF100505H3N0ST
±0.3
3.0
7
0.20
100
50
6000
300
VHF100505H3N3ST
±0.3
3.3
7
0.20
100
50
6000
300
VHF100505H3N6ST
±0.3
3.6
7
0.20
100
50
4000
300
VHF100505H3N9ST
±0.3
3.9
7
0.20
100
50
4000
300
VHF100505H4N3ST
±0.3
4.3
7
0.20
100
50
4000
300
VHF100505H4N7ST
±0.3
4.7
7
0.20
100
50
4000
300
VHF100505H5N1ST
±0.3
5.1
7
0.30
100
50
4000
300
VHF100505H5N6ST
±0.3
5.6
7
0.30
100
50
4000
300
VHF100505H6N2ST
±0.3
6.2
7
0.30
100
50
3900
300
VHF100505H6N8JT
±5%
6.8
7
0.30
100
50
3900
300
VHF100505H7N5JT
±5%
7.5
7
0.40
100
50
3700
300
VHF100505H8N2JT
±5%
8.2
7
0.40
100
50
3600
300
VHF100505H9N1JT
±5%
9.1
7
0.40
100
50
3400
300
VHF100505H10NJT
±5%
10
7
0.40
100
50
3200
300
VHF100505H12NJT
±5%
12
8
0.50
100
50
2700
300
VHF100505H15NJT
±5%
15
8
0.50
100
50
2300
300
型号规格
Part NO.
客户
料号
Customer
P/N
Page 17 of 56
误差
范围
Tolerance
标称
感量
Inducta
nce
(nH)
VHF100505H18NJT
±5%
VHF100505H20NJT
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
18
8
0.60
100
50
2100
300
±5%
20
8
0.60
100
50
2000
300
VHF100505H22NJT
±5%
22
8
0.60
100
50
1900
300
VHF100505H27NJT
±5%
27
8
0.70
100
50
1600
300
VHF100505H33NJT
±5%
33
8
0.80
100
50
1300
200
VHF100505H39NJT
±5%
39
8
1.00
100
50
1200
200
VHF100505H47NJT
±5%
47
8
1.10
100
50
1100
200
VHF100505H56NJT
±5%
56
8
1.20
100
50
750
200
VHF100505H68NJT
±5%
68
8
1.40
100
50
750
180
VHF100505H82NJT
±5%
82
8
2.40
100
50
750
150
VHF100505HR10JT
±5%
100
8
2.60
100
50
700
150
VHF100505HR12JT
±5%
120
8
2.80
100
50
600
150
VHF100505HR15JT
±5%
150
8
3.20
100
50
550
100
VHF100505HR18JT
±5%
180
8
3.70
100
50
500
100
VHF100505HR20JT
±5%
200
8
4.00
100
50
450
100
VHF100505HR22JT
±5%
220
8
4.00
100
50
400
100
VHF100505HR27JT
±5%
270
8
4.50
100
50
350
50
VHF100505HR33JT
±5%
330
8
7.00
100
50
350
50
VHF100505HR36JT
±5%
360
8
7.50
100
50
300
50
型号规格
Part NO.
客户
料号
Customer
P/N
Page 18 of 56
误差
范围
Tolerance
(nH)
标称
感量
Inducta
nce
(nH)
VHF160808H1N5ST
±0.3
VHF160808H1N8ST
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
1.5
8
0.10
100
50
10000
400
±0.3
1.8
8
0.12
100
50
9800
400
VHF160808H2N2ST
±0.3
2.2
8
0.20
100
50
7600
400
VHF160808H2N7ST
±0.3
2.7
8
0.20
100
50
7000
400
VHF160808H3N3ST
±0.3
3.3
8
0.20
100
50
6200
400
VHF160808H3N9ST
±0.3
3.9
8
0.25
100
50
5600
400
VHF160808H4N7ST
±0.3
4.7
8
0.30
100
50
4800
400
VHF160808H5N6ST
±0.3
5.6
8
0.30
100
50
4600
400
VHF160808H6N8ST
±0.3
6.8
8
0.35
100
50
4200
400
VHF160808H8N2JT
±5%
8.2
8
0.35
100
50
3600
400
VHF160808H10NJT
±5%
10
8
0.40
100
50
3200
300
VHF160808H12NJT
±5%
12
8
0.40
100
50
2800
300
VHF160808H15NJT
±5%
15
8
0.45
100
50
2600
300
VHF160808H18NJT
±5%
18
8
0.60
100
50
2400
300
VHF160808H22NJT
±5%
22
8
0.60
100
50
2000
300
VHF160808H27NJT
±5%
27
8
0.80
100
50
1900
300
VHF160808H33NJT
±5%
33
8
0.80
100
50
1600
300
VHF160808H39NJT
±5%
39
8
1.00
100
50
1400
300
VHF160808H47NJT
±5%
47
8
1.00
100
50
1200
200
VHF160808H56NJT
±5%
56
8
1.00
100
50
1000
200
VHF160808H68NJT
±5%
68
8
1.00
100
50
900
200
VHF160808H82NJT
±5%
82
8
1.00
100
50
800
200
VHF160808HR10JT
±5%
100
8
1.40
100
50
700
200
VHF160808HR12JT
±5%
120
8
1.60
100
50
600
150
VHF160808HR15JT
±5%
150
8
1.80
100
50
500
150
VHF160808HR18JT
±5%
180
8
1.80
100
50
500
150
型号规格
Part NO.
客户
料号
Customer
P/N
Page 19 of 56
误差
范围
Tolerance
(nH)
标称
感量
Inducta
nce
(nH)
VHF201209H1N5ST
±0.3
VHF201209H1N8ST
Q值
(min)
直流
电阻
RDC
（Ω）max
测试频率
Test
frequency
(MHz)
测试
电压
Test
voltage
（mV）
自谐
振频率
SRF
(MHz)
min
额定
电流
Rated
current
(mA)max
1.5
8
0.10
100
50
6000
600
±0.3
1.8
8
0.10
100
50
6000
600
VHF201209H2N2ST
±0.3
2.2
8
0.10
100
50
6000
600
VHF201209H2N7ST
±0.3
2.7
8
0.10
100
50
6000
600
VHF201209H3N3ST
±0.3
3.3
8
0.13
100
50
6000
600
VHF201209H3N9ST
±0.3
3.9
8
0.15
100
50
5400
600
VHF201209H4N7ST
±0.3
4.7
8
0.20
100
50
4500
400
VHF201209H5N6ST
±0.3
5.6
8
0.23
100
50
4000
400
VHF201209H6N8ST
±0.3
6.8
8
0.25
100
50
3650
400
VHF201209H8N2JT
±5%
8.2
8
0.28
100
50
3000
400
VHF201209H10NJT
±5%
10
8
0.30
100
50
2500
300
VHF201209H12NJT
±5%
12
8
0.35
100
50
2450
300
VHF201209H15NJT
±5%
15
8
0.40
100
50
2000
300
VHF201209H18NJT
±5%
18
8
0.45
100
50
1750
300
VHF201209H22NJT
±5%
22
8
0.50
100
50
1700
300
VHF201209H27NJT
±5%
27
8
0.55
100
50
1550
300
VHF201209H33NJT
±5%
33
8
0.60
100
50
1350
300
VHF201209H39NJT
±5%
39
8
0.70
100
50
1300
300
VHF201209H47NJT
±5%
47
8
0.80
100
50
1200
300
VHF201209H56NJT
±5%
56
8
0.80
100
50
1150
300
VHF201209H68NJT
±5%
68
8
0.85
100
50
1000
300
VHF201209H82NJT
±5%
82
8
0.90
100
50
850
300
VHF201209HR10JT
±5%
100
8
1.00
100
50
600
300
VHF201209HR12JT
±5%
120
8
1.20
100
50
500
300
VHF201209HR15JT
±5%
150
8
1.50
100
50
500
300
VHF201209HR18JT
±5%
180
8
1.80
100
50
400
300
VHF201209HR22JT
±5%
220
8
1.80
100
50
350
300
型号规格
Part NO.
客户
料号
Customer
P/N
Page 20 of 56
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBG100505U000T
0～15Ω
0
0.10
100
50
300
CBG100505U050T
0～15Ω
5
0.10
100
50
300
CBG100505U070T
0～11Ω
7
0.10
100
50
300
CBG100505U090T
5～13Ω
9
0.10
100
50
300
CBG100505U110T
7～15Ω
11
0.10
100
50
300
CBG100505U150T
9～21Ω
15
0.10
100
50
300
CBG100505U190T
12～25Ω
19
0.10
100
50
300
CBG100505U260T
±25%
26
0.15
100
50
300
CBG100505U310T
±25%
31
0.20
100
50
300
CBG100505U360T
±25%
36
0.20
100
50
300
CBG100505U600T
±25%
60
0.35
100
50
200
CBG100505U800T
±25%
80
0.40
100
50
200
CBG100505U121T
±25%
120
0.50
100
50
150
CBG100505U151T
±25%
150
0.55
100
50
150
CBG100505U181T
±25%
180
0.60
100
50
150
CBG100505U221T
±25%
220
0.70
100
50
100
CBG100505U301T
±25%
300
0.80
100
50
100
CBG100505U501T
±25%
500
1.10
100
50
100
CBG100505U601T
±25%
600
1.30
100
50
100
CBG100505U801T
±25%
800
1.40
100
50
50
CBG100505U102T
±25%
1000
1.60
100
50
25
型号规格
Part NO.
Page 21 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBG160808U000T
0～15Ω
0
0.10
100
50
800
CBG160808U050T
0～15Ω
5
0.10
100
50
800
CBG160808U070T
0～11Ω
7
0.10
100
50
800
CBG160808U090T
5～13Ω
9
0.10
100
50
800
CBG160808U110T
7～15Ω
11
0.10
100
50
800
CBG160808U150T
9～21Ω
15
0.10
100
50
800
CBG160808U190T
12～25Ω
19
0.10
100
50
800
CBG160808U260T
±25%
26
0.10
100
50
500
CBG160808U310T
±25%
31
0.10
100
50
500
CBG160808U600T
±25%
60
0.20
100
50
300
CBG160808U700T
±25%
70
0.20
100
50
300
CBG160808U800T
±25%
80
0.20
100
50
300
CBG160808U101T
±25%
100
0.20
100
50
300
CBG160808U121T
±25%
120
0.20
100
50
300
CBG160808U151T
±25%
150
0.30
100
50
300
CBG160808U181T
±25%
180
0.30
100
50
300
CBG160808U221T
±25%
220
0.30
100
50
300
CBG160808U301T
±25%
300
0.35
100
50
200
CBG160808U501T
±25%
500
0.50
100
50
200
CBG160808U601T
±25%
600
0.50
100
50
200
CBG160808U801T
±25%
800
0.60
100
50
200
CBG160808U102T
±25%
1000
0.60
100
50
200
CBG160808U122T
±25%
1200
0.85
100
50
100
CBG160808U152T
±25%
1500
0.85
100
50
50
CBG160808U202T
±25%
2000
1.10
100
50
50
CBG160808U222T
±25%
2200
1.20
100
50
50
CBG160808U252T
±25%
2500
1.30
100
50
50
型号规格
Part NO.
Page 22 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBG201209U000T
0～15Ω
0
0.08
100
50
900
CBG201209U050T
0～15Ω
5
0.08
100
50
900
CBG201209U070T
0～11Ω
7
0.08
100
50
900
CBG201209U090T
5～13Ω
9
0.10
100
50
900
CBG201209U110T
7～15Ω
11
0.10
100
50
900
CBG201209U150T
9～21Ω
15
0.10
100
50
900
CBG201209U190T
12～25Ω
19
0.10
100
50
900
CBG201209U260T
±25%
26
0.10
100
50
900
CBG201209U310T
±25%
31
0.10
100
50
900
CBG201209U360T
±25%
36
0.10
100
50
900
CBG201209U600T
±25%
60
0.15
100
50
900
CBG201209U700T
±25%
70
0.18
100
50
500
CBG201209U800T
±25%
80
0.18
100
50
500
CBG201209U101T
±25%
100
0.18
100
50
500
CBG201209U121T
±25%
120
0.20
100
50
500
CBG201209U151T
±25%
150
0.20
100
50
400
CBG201209U181T
±25%
180
0.20
100
50
400
CBG201209U221T
±25%
220
0.20
100
50
400
CBG201209U301T
±25%
300
0.25
100
50
400
CBG201209U501T
±25%
500
0.35
100
50
300
CBG201209U601T
±25%
600
0.35
100
50
300
CBG201209U801T
±25%
800
0.40
100
50
300
CBG201209U102T
±25%
1000
0.40
100
50
300
CBG201209U122T
±25%
1200
0.60
100
50
100
CBG201209U152T
±25%
1500
0.70
100
50
100
CBG201209U182T
±25%
1800
0.90
100
50
50
CBG201209U202T
±25%
2000
0.90
100
50
50
CBG201209U222T
±25%
2200
1.00
100
50
50
CBG201209U252T
±25%
2500
1.20
50
50
50
CBG201209U272T
±25%
2700
1.40
50
50
30
型号规格
Part NO.
Page 23 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBG321609U000T
0～15Ω
0
0.10
100
50
1000
CBG321609U050T
0～15Ω
5
0.10
100
50
1000
CBG321609U070T
0～11Ω
7
0.10
100
50
1000
CBG321609U090T
5～13Ω
9
0.10
100
50
1000
CBG321609U110T
7～15Ω
11
0.10
100
50
1000
CBG321609U150T
9～21Ω
15
0.10
100
50
1000
CBG321609U190T
12～25Ω
19
0.10
100
50
1000
CBG321609U260T
±25%
26
0.10
100
50
1000
CBG321609U310T
±25%
31
0.10
100
50
1000
CBG321609U600T
±25%
60
0.15
100
50
1000
CBG321609U700T
±25%
70
0.15
100
50
1000
CBG321609U800T
±25%
80
0.15
100
50
1000
CBG321609U101T
±25%
100
0.15
100
50
1000
CBG321609U121T
±25%
120
0.15
100
50
1000
CBG321609U151T
±25%
150
0.20
100
50
800
CBG321609U181T
±25%
180
0.20
100
50
800
CBG321609U221T
±25%
220
0.20
100
50
800
CBG321609U301T
±25%
300
0.20
100
50
800
CBG321609U501T
±25%
500
0.30
100
50
600
CBG321609U601T
±25%
600
0.30
100
50
600
CBG321609U801T
±25%
800
0.35
100
50
400
CBG321609U102T
±25%
1000
0.35
100
50
400
CBG321609U122T
±25%
1200
0.60
100
50
100
CBG321609U152T
±25%
1500
0.80
50
50
100
CBG321609U182T
±25%
1800
0.90
50
50
80
CBG321609U202T
±25%
2000
1.00
50
50
50
CBG321609U252T
±25%
2500
1.20
50
50
50
CBG321609U302T
±25%
3000
1.50
50
50
30
型号规格
Part NO.
Page 24 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBG322513U100T
7～15Ω
10
0.10
100
50
1000
CBG322513U110T
7～15Ω
11
0.10
100
50
1000
CBG322513U190T
12～25Ω
19
0.10
100
50
1000
CBG322513U260T
±25%
26
0.10
100
50
1000
CBG322513U310T
±25%
31
0.10
100
50
1000
CBG322513U600T
±25%
60
0.15
100
50
1000
CBG322513U700T
±25%
70
0.20
100
50
1000
CBG322513U800T
±25%
80
0.20
100
50
400
CBG322513U900T
±25%
90
0.20
100
50
400
CBG322513U101T
±25%
100
0.20
100
50
400
CBG322513U121T
±25%
120
0.20
100
50
400
CBG322513U151T
±25%
150
0.30
100
50
400
CBG322513U221T
±25%
220
0.40
100
50
400
CBG322513U301T
±25%
300
0.40
100
50
400
CBG322513U501T
±25%
500
0.40
100
50
300
CBG322513U601T
±25%
600
0.40
100
50
300
CBG322513U801T
±25%
800
0.40
100
50
300
CBG322513U102T
±25%
1000
0.40
100
50
300
型号规格
Part NO.
Page 25 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBG451616U190T
12～25Ω
19
0.10
100
50
1000
CBG451616U260T
±25%
26
0.10
100
50
1000
CBG451616U310T
±25%
31
0.15
100
50
1000
CBG451616U600T
±25%
60
0.20
100
50
1000
CBG451616U750T
±25%
75
0.30
100
50
1000
CBG451616U800T
±25%
80
0.30
100
50
1000
CBG451616U900T
±25%
90
0.35
100
50
1000
CBG451616U101T
±25%
100
0.40
100
50
500
CBG451616U121T
±25%
120
0.40
100
50
500
CBG451616U151T
±25%
150
0.40
100
50
500
CBG451616U221T
±25%
220
0.45
100
50
500
CBG451616U301T
±25%
300
0.45
100
50
500
CBG451616U501T
±25%
500
0.50
100
50
200
CBG451616U601T
±25%
600
0.50
100
50
200
CBG451616U801T
±25%
800
0.55
100
50
200
型号规格
Part NO.
Page 26 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBG453215U300T
±25%
30
0.15
100
50
1000
CBG453215U310T
±25%
31
0.15
100
50
1000
CBG453215U380T
±25%
38
0.15
100
50
1000
CBG453215U600T
±25%
60
0.20
100
50
1000
CBG453215U700T
±25%
70
0.20
100
50
1000
CBG453215U800T
±25%
80
0.20
100
50
1000
CBG453215U900T
±25%
90
0.20
100
50
500
CBG453215U101T
±25%
100
0.20
100
50
500
CBG453215U121T
±25%
120
0.25
100
50
500
CBG453215U151T
±25%
150
0.25
100
50
500
CBG453215U221T
±25%
220
0.30
100
50
300
CBG453215U301T
±25%
300
0.30
100
50
300
CBG453215U501T
±25%
500
0.40
100
50
200
CBG453215U601T
±25%
600
0.40
100
50
200
型号规格
Part NO.
Page 27 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBW100505U000T
0～15Ω
0
0.04
100
50
800
CBW100505U050T
0～15Ω
5
0.04
100
50
800
CBW100505U070T
0～11Ω
7
0.04
100
50
800
CBW100505U090T
5～13Ω
9
0.04
100
50
800
CBW100505U110T
7～15Ω
11
0.04
100
50
800
CBW100505U150T
9～21Ω
15
0.04
100
50
800
CBW100505U190T
12～25Ω
19
0.06
100
50
700
CBW100505U260T
±25%
26
0.06
100
50
700
CBW100505U310T
±25%
31
0.08
100
50
700
CBW100505U360T
±25%
36
0.15
100
50
600
CBW100505U500T
±25%
50
0.15
100
50
600
CBW100505U600T
±25%
60
0.15
100
50
600
CBW100505U700T
±25%
70
0.20
100
50
450
CBW100505U750T
±25%
75
0.20
100
50
450
CBW100505U800T
±25%
80
0.20
100
50
450
CBW100505U101T
±25%
100
0.20
100
50
450
CBW100505U121T
±25%
120
0.25
100
50
450
CBW100505U151T
±25%
150
0.25
100
50
450
CBW100505U181T
±25%
180
0.40
100
50
300
CBW100505U221T
±25%
220
0.40
100
50
300
CBW100505U301T
±25%
300
0.50
100
50
300
CBW100505U501T
±25%
500
0.65
100
50
200
CBW100505U601T
±25%
600
0.70
100
50
200
CBW100505U801T
±25%
800
0.90
100
50
200
CBW100505U102T
±25%
1000
1.00
100
50
200
CBW100505U122T
±25%
1200
1.00
100
50
200
型号规格
Part NO.
Page 28 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBW160808U000T
0～15Ω
0
0.08
100
50
1000
CBW160808U050T
0～15Ω
5
0.08
100
50
1000
CBW160808U070T
0～11Ω
7
0.08
100
50
1000
CBW160808U090T
5～13Ω
9
0.08
100
50
1000
CBW160808U110T
7～15Ω
11
0.08
100
50
1000
CBW160808U150T
9～21Ω
15
0.08
100
50
1000
CBW160808U190T
12～25Ω
19
0.08
100
50
1000
CBW160808U260T
±25%
26
0.08
100
50
1000
CBW160808U300T
±25%
30
0.08
100
50
1000
CBW160808U310T
±25%
31
0.08
100
50
1000
CBW160808U500T
±25%
50
0.12
100
50
1000
CBW160808U600T
±25%
60
0.12
100
50
1000
CBW160808U700T
±25%
70
0.15
100
50
1000
CBW160808U800T
±25%
80
0.15
100
50
1000
CBW160808U101T
±25%
100
0.15
100
50
1000
CBW160808U121T
±25%
120
0.15
100
50
1000
CBW160808U151T
±25%
150
0.20
100
50
1000
CBW160808U181T
±25%
180
0.20
100
50
1000
CBW160808U221T
±25%
220
0.20
100
50
1000
CBW160808U301T
±25%
300
0.25
100
50
1000
CBW160808U501T
±25%
500
0.30
100
50
1000
CBW160808U601T
±25%
600
0.30
100
50
1000
CBW160808U801T
±25%
800
0.55
100
50
500
CBW160808U102T
±25%
1000
0.55
100
50
500
CBW160808U122T
±25%
1200
0.65
100
50
500
CBW160808U152T
±25%
1500
0.75
100
50
400
CBW160808U182T
±25%
1800
0.75
100
50
400
CBW160808U202T
±25%
2000
0.90
100
50
400
CBW160808U252T
±25%
2500
0.90
100
50
400
型号规格
Part NO.
Page 29 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBW201209U000T
0～15Ω
0
0.03
100
50
3000
CBW201209U050T
0～15Ω
5
0.03
100
50
3000
CBW201209U070T
0～11Ω
7
0.03
100
50
3000
CBW201209U090T
5～13Ω
9
0.03
100
50
3000
CBW201209U110T
7～15Ω
11
0.03
100
50
3000
CBW201209U150T
9～21Ω
15
0.03
100
50
3000
CBW201209U190T
12～25Ω
19
0.03
100
50
3000
CBW201209U300T
±25%
30
0.05
100
50
3000
CBW201209U310T
±25%
31
0.05
100
50
3000
CBW201209U360T
±25%
36
0.06
100
50
3000
CBW201209U600T
±25%
60
0.06
100
50
3000
CBW201209U700T
±25%
70
0.08
100
50
2500
CBW201209U800T
±25%
80
0.08
100
50
2500
CBW201209U101T
±25%
100
0.10
100
50
2500
CBW201209U121T
±25%
120
0.10
100
50
2000
CBW201209U151T
±25%
150
0.10
100
50
2000
CBW201209U181T
±25%
180
0.15
100
50
2000
CBW201209U201T
±25%
200
0.15
100
50
2000
CBW201209U221T
±25%
220
0.15
100
50
2000
CBW201209U301T
±25%
300
0.20
100
50
2000
CBW201209U501T
±25%
500
0.25
100
50
1500
CBW201209U601T
±25%
600
0.25
100
50
1500
CBW201209U801T
±25%
800
0.30
100
50
800
CBW201209U102T
±25%
1000
0.30
100
50
800
CBW201209U122T
±25%
1200
0.45
100
50
500
CBW201209U152T
±25%
1500
0.50
100
50
300
CBW201209U202T
±25%
2000
0.50
100
50
300
CBW201209U222T
±25%
2200
0.60
100
50
100
CBW201209U252T
±25%
2500
0.60
50
50
100
型号规格
Part NO.
Page 30 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBW321609U000T
0～15Ω
0
0.04
100
50
4000
CBW321609U050T
0～15Ω
5
0.04
100
50
4000
CBW321609U070T
0～11Ω
7
0.04
100
50
4000
CBW321609U090T
5～13Ω
9
0.05
100
50
4000
CBW321609U110T
7～15Ω
11
0.05
100
50
4000
CBW321609U150T
9～21Ω
15
0.05
100
50
3000
CBW321609U190T
12～25Ω
19
0.05
100
50
3000
CBW321609U260T
±25%
26
0.05
100
50
3000
CBW321609U280T
±25%
28
0.07
100
50
3000
CBW321609U300T
±25%
30
0.07
100
50
3000
CBW321609U310T
±25%
31
0.07
100
50
3000
CBW321609U500T
±25%
50
0.07
100
50
3000
CBW321609U600T
±25%
60
0.07
100
50
3000
CBW321609U700T
±25%
70
0.07
100
50
3000
CBW321609U800T
±25%
80
0.07
100
50
3000
CBW321609U101T
±25%
100
0.07
100
50
3000
CBW321609U121T
±25%
120
0.07
100
50
3000
CBW321609U151T
±25%
150
0.12
100
50
2500
CBW321609U181T
±25%
180
0.12
100
50
2500
CBW321609U221T
±25%
220
0.12
100
50
2500
CBW321609U301T
±25%
300
0.15
100
50
2000
CBW321609U501T
±25%
500
0.20
100
50
2000
CBW321609U601T
±25%
600
0.20
100
50
2000
CBW321609U801T
±25%
800
0.25
100
50
2000
CBW321609U102T
±25%
1000
0.25
100
50
2000
CBW321609U122T
±25%
1200
0.35
100
50
1000
CBW321609U152T
±25%
1500
0.45
50
50
500
CBW321609U182T
±25%
1800
0.60
50
50
500
CBW321609U202T
±25%
2000
0.70
50
50
300
CBW321609U252T
±25%
2500
0.90
50
50
200
CBW321609U302T
±25%
3000
0.90
50
50
200
型号规格
Part NO.
Page 31 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBW322513U110T
7～15Ω
11
0.05
100
50
5000
CBW322513U190T
12～25Ω
19
0.05
100
50
5000
CBW322513U260T
±25%
26
0.05
100
50
5000
CBW322513U310T
±25%
31
0.05
100
50
5000
CBW322513U600T
±25%
60
0.06
100
50
4000
CBW322513U700T
±25%
70
0.08
100
50
4000
CBW322513U800T
±25%
80
0.08
100
50
3000
CBW322513U900T
±25%
90
0.08
100
50
3000
CBW322513U121T
±25%
120
0.10
100
50
3000
CBW322513U151T
±25%
150
0.10
100
50
3000
CBW322513U221T
±25%
220
0.15
100
50
3000
CBW322513U301T
±25%
300
0.15
100
50
3000
CBW322513U501T
±25%
500
0.15
100
50
2000
CBW322513U601T
±25%
600
0.20
100
50
2000
CBW322513U801T
±25%
800
0.25
100
50
2000
CBW322513U102T
±25%
1000
0.30
100
50
2000
型号规格
Part NO.
Page 32 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBW451616U190T
12～25Ω
19
0.015
100
50
6000
CBW451616U260T
±25%
26
0.05
100
50
3000
CBW451616U310T
±25%
31
0.05
100
50
3000
CBW451616U600T
±25%
60
0.06
100
50
3000
CBW451616U750T
±25%
75
0.06
100
50
3000
CBW451616U800T
±25%
80
0.08
100
50
3000
CBW451616U900T
±25%
90
0.10
100
50
3000
CBW451616U121T
±25%
120
0.10
100
50
3000
CBW451616U151T
±25%
150
0.10
100
50
3000
CBW451616U221T
±25%
220
0.15
100
50
2000
CBW451616U301T
±25%
300
0.20
100
50
2000
CBW451616U501T
±25%
500
0.25
100
50
1000
CBW451616U601T
±25%
600
0.30
100
50
1000
型号规格
Part NO.
Page 33 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBW453215U300T
±25%
30
0.06
100
50
5000
CBW453215U310T
±25%
31
0.06
100
50
5000
CBW453215U380T
±25%
38
0.06
100
50
5000
CBW453215U400T
±25%
40
0.06
100
50
4000
CBW453215U500T
±25%
50
0.06
100
50
4000
CBW453215U600T
±25%
60
0.06
100
50
4000
CBW453215U700T
±25%
70
0.06
100
50
4000
CBW453215U800T
±25%
80
0.08
100
50
4000
CBW453215U900T
±25%
90
0.08
100
50
4000
CBW453215U101T
±25%
100
0.08
100
50
4000
CBW453215U121T
±25%
120
0.08
100
50
4000
CBW453215U151T
±25%
150
0.10
100
50
3000
CBW453215U181T
±25%
180
0.12
100
50
3000
CBW453215U201T
±25%
200
0.12
100
50
3000
CBW453215U221T
±25%
220
0.15
100
50
2000
CBW453215U301T
±25%
300
0.15
100
50
2000
CBW453215U401T
±25%
400
0.20
100
50
1000
CBW453215U501T
±25%
500
0.20
100
50
1000
CBW453215U601T
±25%
600
0.25
100
50
1000
型号规格
Part NO.
Page 34 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBM100505U000T
0～15Ω
0
0.05
100
50
1800
CBM100505U050T
0～15Ω
5
0.05
100
50
1800
CBM100505U070T
0～11Ω
7
0.05
100
50
1800
CBM100505U090T
5～13Ω
9
0.05
100
50
1800
CBM100505U110T
7～15Ω
11
0.05
100
50
1800
CBM100505U150T
9～21Ω
15
0.05
100
50
1800
CBM100505U190T
12～25Ω
19
0.06
100
50
1500
CBM100505U300T
±25%
30
0.08
100
50
1300
CBM100505U600T
±25%
60
0.10
100
50
1000
CBM100505U700T
±25%
70
0.15
100
50
800
CBM100505U800T
±25%
80
0.15
100
50
800
CBM100505U101T
±25%
100
0.15
100
50
800
CBM100505U121T
±25%
120
0.15
100
50
800
CBM100505U151T
±25%
150
0.20
100
50
700
CBM100505U201T
±25%
200
0.25
100
50
700
CBM100505U221T
±25%
220
0.30
100
50
600
CBM100505U301T
±25%
300
0.30
100
50
600
CBM100505U501T
±25%
500
0.40
100
50
500
CBM100505U601T
±25%
600
0.50
100
50
500
CBM100505U801T
±25%
800
0.65
100
50
300
CBM100505U102T
±25%
1000
0.65
100
50
300
型号规格
Part NO.
Page 35 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBM160808U000T
0～15Ω
0
0.02
100
50
6000
CBM160808U050T
0～15Ω
5
0.02
100
50
6000
CBM160808U070T
0～11Ω
7
0.02
100
50
6000
CBM160808U090T
5～13Ω
9
0.02
100
50
6000
CBM160808U110T
7～15Ω
11
0.03
100
50
5000
CBM160808U150T
9～21Ω
15
0.03
100
50
5000
CBM160808U190T
12～25Ω
19
0.03
100
50
5000
CBM160808U300T
±25%
30
0.03
100
50
4000
CBM160808U500T
±25%
50
0.04
100
50
3000
CBM160808U600T
±25%
60
0.04
100
50
3000
CBM160808U700T
±25%
70
0.06
100
50
2500
CBM160808U800T
±25%
80
0.06
100
50
2500
CBM160808U101T
±25%
100
0.06
100
50
2500
CBM160808U121T
±25%
120
0.065
100
50
2000
CBM160808U151T
±25%
150
0.09
100
50
1500
CBM160808U181T
±25%
180
0.09
100
50
1500
CBM160808U221T
±25%
220
0.12
100
50
1500
CBM160808U301T
±25%
300
0.18
100
50
1500
CBM160808U501T
±25%
500
0.18
100
50
1200
CBM160808U601T
±25%
600
0.18
100
50
1200
CBM160808U801T
±25%
800
0.30
100
50
700
CBM160808U102T
±25%
1000
0.40
100
50
600
型号规格
Part NO.
Page 36 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBM201209U000T
0～15Ω
0
0.01
100
50
6000
CBM201209U050T
0～15Ω
5
0.01
100
50
6000
CBM201209U070T
0～11Ω
7
0.01
100
50
6000
CBM201209U090T
5～13Ω
9
0.01
100
50
6000
CBM201209U110T
7～15Ω
11
0.01
100
50
6000
CBM201209U150T
9～21Ω
15
0.01
100
50
6000
CBM201209U190T
12～25Ω
19
0.01
100
50
6000
CBM201209U300T
±25%
30
0.01
100
50
6000
CBM201209U500T
±25%
50
0.04
100
50
3500
CBM201209U600T
±25%
60
0.04
100
50
3500
CBM201209U700T
±25%
70
0.04
100
50
3000
CBM201209U800T
±25%
80
0.04
100
50
3000
CBM201209U101T
±25%
100
0.05
100
50
3000
CBM201209U121T
±25%
120
0.05
100
50
3000
CBM201209U151T
±25%
150
0.08
100
50
2500
CBM201209U181T
±25%
180
0.08
100
50
2500
CBM201209U221T
±25%
220
0.08
100
50
2500
CBM201209U301T
±25%
300
0.08
100
50
2500
CBM201209U501T
±25%
500
0.10
100
50
2000
CBM201209U601T
±25%
600
0.10
100
50
2000
CBM201209U102T
±25%
1000
0.12
100
50
1500
型号规格
Part NO.
Page 37 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBM321609U000T
0～15Ω
0
0.01
100
50
6000
CBM321609U050T
0～15Ω
5
0.01
100
50
6000
CBM321609U070T
0～11Ω
7
0.01
100
50
6000
CBM321609U090T
5～13Ω
9
0.015
100
50
6000
CBM321609U110T
7～15Ω
11
0.015
100
50
6000
CBM321609U150T
9～21Ω
15
0.015
100
50
6000
CBM321609U190T
12～25Ω
19
0.015
100
50
6000
CBM321609U260T
±25%
26
0.015
100
50
6000
CBM321609U280T
±25%
28
0.015
100
50
6000
CBM321609U300T
±25%
30
0.015
100
50
6000
CBM321609U310T
±25%
31
0.025
100
50
4000
CBM321609U500T
±25%
50
0.025
100
50
4000
CBM321609U600T
±25%
60
0.025
100
50
4000
CBM321609U700T
±25%
70
0.035
100
50
4000
CBM321609U800T
±25%
80
0.035
100
50
4000
CBM321609U101T
±25%
100
0.035
100
50
4000
CBM321609U121T
±25%
120
0.035
100
50
4000
CBM321609U151T
±25%
150
0.045
100
50
3000
CBM321609U181T
±25%
180
0.055
100
50
3000
CBM321609U221T
±25%
220
0.055
100
50
3000
CBM321609U301T
±25%
300
0.065
100
50
2500
CBM321609U501T
±25%
500
0.085
100
50
2500
CBM321609U601T
±25%
600
0.10
100
50
2000
CBM321609U801T
±25%
800
0.11
100
50
2000
CBM321609U102T
±25%
1000
0.12
100
50
2000
型号规格
Part NO.
Page 38 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBM451616U190T
12～25Ω
19
0.01
100
50
6000
CBM451616U260T
±25%
26
0.015
100
50
6000
CBM451616U310T
±25%
31
0.015
100
50
6000
CBM451616U600T
±25%
60
0.015
100
50
6000
CBM451616U750T
±25%
75
0.020
100
50
4000
CBM451616U800T
±25%
80
0.025
100
50
3000
型号规格
Part NO.
Page 39 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBM453215U300T
±25%
30
0.01
100
50
6000
CBM453215U310T
±25%
31
0.01
100
50
6000
CBM453215U380T
±25%
38
0.01
100
50
6000
CBM453215U400T
±25%
40
0.01
100
50
6000
CBM453215U500T
±25%
50
0.01
100
50
6000
CBM453215U600T
±25%
60
0.01
100
50
6000
CBM453215U700T
±25%
70
0.01
100
50
6000
CBM453215U101T
±25%
100
0.02
100
50
6000
CBM453215U181T
±25%
180
0.02
100
50
6000
CBM453215U221T
±25%
220
0.02
100
50
6000
型号规格
Part NO.
Page 40 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBY100505A000T
0～15Ω
0
0.10
100
50
300
CBY100505A050T
0～15Ω
5
0.10
100
50
300
CBY100505A070T
0～11Ω
7
0.10
100
50
300
CBY100505A090T
5～13Ω
9
0.10
100
50
300
CBY100505A110T
7～15Ω
11
0.10
100
50
300
CBY100505A150T
9～21Ω
15
0.10
100
50
300
CBY100505A190T
12～25Ω
19
0.10
100
50
300
CBY100505A310T
±25%
31
0.20
100
50
300
CBY100505A600T
±25%
60
0.35
100
50
200
CBY100505A800T
±25%
80
0.40
100
50
200
CBY100505A121T
±25%
120
0.50
100
50
150
CBY100505A151T
±25%
150
0.55
100
50
150
CBY100505A181T
±25%
180
0.60
100
50
150
CBY100505A221T
±25%
220
0.70
100
50
150
CBY100505A301T
±25%
300
0.80
100
50
100
CBY100505A501T
±25%
500
1.10
100
50
100
CBY100505A601T
±25%
600
1.30
100
50
100
型号规格
Part NO.
Page 41 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBY160808A000T
0～15Ω
0
0.10
100
50
600
CBY160808A050T
0～15Ω
5
0.10
100
50
600
CBY160808A070T
0～11Ω
7
0.10
100
50
600
CBY160808A090T
5～13Ω
9
0.10
100
50
500
CBY160808A110T
7～15Ω
11
0.20
100
50
500
CBY160808A150T
9～21Ω
15
0.20
100
50
500
CBY160808A190T
12～25Ω
19
0.20
100
50
500
CBY160808A310T
±25%
31
0.25
100
50
400
CBY160808A600T
±25%
60
0.30
100
50
300
CBY160808A800T
±25%
80
0.30
100
50
300
CBY160808A121T
±25%
120
0.35
100
50
200
CBY160808A151T
±25%
150
0.35
100
50
200
CBY160808A221T
±25%
220
0.40
100
50
200
CBY160808A301T
±25%
300
0.50
100
50
200
CBY160808A501T
±25%
500
0.60
100
50
200
CBY160808A601T
±25%
600
0.70
100
50
200
型号规格
Part NO.
Page 42 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBY201209A000T
0～15Ω
0
0.15
100
50
600
CBY201209A050T
0～15Ω
0
0.15
100
50
600
CBY201209A070T
0～11Ω
7
0.15
100
50
600
CBY201209A090T
5～13Ω
9
0.15
100
50
600
CBY201209A110T
7～15Ω
11
0.15
100
50
600
CBY201209A150T
9～21Ω
15
0.15
100
50
600
CBY201209A190T
12～25Ω
19
0.15
100
50
600
CBY201209A260T
±25%
26
0.20
100
50
600
CBY201209A310T
±25%
31
0.20
100
50
600
CBY201209A700T
±25%
70
0.25
100
50
600
CBY201209A800T
±25%
80
0.25
100
50
600
CBY201209A121T
±25%
120
0.25
100
50
600
CBY201209A151T
±25%
150
0.25
100
50
600
CBY201209A221T
±25%
220
0.30
100
50
600
CBY201209A301T
±25%
300
0.30
100
50
600
CBY201209A501T
±25%
500
0.35
100
50
400
CBY201209A601T
±25%
600
0.40
100
50
400
型号规格
Part NO.
Page 43 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBY321609A000T
0～15Ω
0
0.10
100
50
500
CBY321609A050T
0～15Ω
5
0.10
100
50
500
CBY321609A070T
0～11Ω
11
0.10
100
50
500
CBY321609A090T
5～13Ω
9
0.10
100
50
500
CBY321609A110T
7～15Ω
11
0.10
100
50
500
CBY321609A150T
9～21Ω
15
0.10
100
50
500
CBY321609A190T
12～25Ω
19
0.10
100
50
500
CBY321609A260T
±25%
26
0.10
100
50
500
CBY321609A310T
±25%
31
0.10
100
50
500
CBY321609A600T
±25%
60
0.20
100
50
400
CBY321609A700T
±25%
70
0.20
100
50
400
CBY321609A800T
±25%
80
0.20
100
50
400
CBY321609A900T
±25%
90
0.20
100
50
400
CBY321609A121T
±25%
120
0.20
100
50
400
CBY321609A151T
±25%
150
0.20
100
50
400
CBY321609A221T
±25%
220
0.20
100
50
400
CBY321609A301T
±25%
300
025
100
50
400
CBY321609A501T
±25%
500
0.30
100
50
300
CBY321609A601T
±25%
600
0.30
100
50
300
型号规格
Part NO.
Page 44 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBH160808W000T
0～15Ω
0
0.15
100
50
600
CBH160808W050T
0～15Ω
5
0.15
100
50
600
CBH160808W070T
0～11Ω
7
0.15
100
50
600
CBH160808W090T
5～13Ω
9
0.15
100
50
500
CBH160808W110T
7～15Ω
11
0.15
100
50
500
CBH160808W150T
9～21Ω
15
0.15
100
50
500
CBH160808W190T
12～25Ω
19
0.15
100
50
500
CBH160808W310T
±25%
31
0.15
100
50
500
CBH160808W600T
±25%
60
0.15
100
50
500
CBH160808W800T
±25%
80
0.15
100
50
500
CBH160808W121T
±25%
120
0.18
100
50
500
CBH160808W151T
±25%
150
0.30
100
50
350
CBH160808W221T
±25%
220
0.30
100
50
350
CBH160808W301T
±25%
300
0.40
100
50
300
CBH160808W501T
±25%
500
0.50
100
50
250
CBH160808W601T
±25%
600
0.50
100
50
250
CBH160808W801T
±25%
800
0.65
100
50
200
CBH160808W102T
±25%
1000
0.65
100
50
200
CBH160808W122T
±25%
1200
0.90
100
50
100
型号规格
Part NO.
Page 45 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBH201209W000T
0～15Ω
0
0.15
100
50
1000
CBH201209W050T
0～15Ω
5
0.15
100
50
1000
CBH201209W070T
0～11Ω
7
0.15
100
50
1000
CBH201209W090T
5～13Ω
9
0.15
100
50
1000
CBH201209W110T
7～15Ω
11
0.15
100
50
1000
CBH201209W150T
9～21Ω
15
0.15
100
50
1000
CBH201209W190T
12～25Ω
19
0.15
100
50
1000
CBH201209W260T
±25%
26
0.15
100
50
1000
CBH201209W310T
±25%
31
0.15
100
50
1000
CBH201209W700T
±25%
70
0.15
100
50
400
CBH201209W800T
±25%
80
0.15
100
50
400
CBH201209W121T
±25%
120
0.15
100
50
400
CBH201209W151T
±25%
150
0.20
100
50
400
CBH201209W221T
±25%
220
0.20
100
50
400
CBH201209W301T
±25%
300
0.25
100
50
400
CBH201209W501T
±25%
500
0.30
100
50
200
CBH201209W601T
±25%
600
0.30
100
50
200
CBH201209W801T
±25%
800
0.50
100
50
180
CBH201209W102T
±25%
1000
0.50
100
50
180
CBH201209W122T
±25%
1200
0.60
100
50
100
型号规格
Part NO.
Page 46 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
测试频率
误差
标称阻抗
直流电阻
Customer
范围
Impedance
RDC
P/N
Tolerance
（Ω）
（Ω）max
CBH321609W000T
0～15Ω
0
0.10
100
50
1000
CBH321609W050T
0～15Ω
5
0.10
100
50
1000
CBH321609W070T
0～11Ω
7
0.10
100
50
1000
CBH321609W090T
5～13Ω
9
0.10
100
50
1000
CBH321609W110T
7～15Ω
11
0.10
100
50
1000
CBH321609W150T
9～21Ω
15
0.10
100
50
1000
CBH321609W190T
12～25Ω
19
0.10
100
50
1000
CBH321609W260T
±25%
26
0.10
100
50
1000
CBH321609W310T
±25%
31
0.10
100
50
1000
CBH321609W600T
±25%
60
0.15
100
50
1000
CBH321609W700T
±25%
70
0.15
100
50
1000
CBH321609W800T
±25%
80
0.15
100
50
1000
CBH321609W900T
±25%
90
0.15
100
50
1000
CBH321609W121T
±25%
120
0.15
100
50
1000
CBH321609W151T
±25%
150
0.25
100
50
300
CBH321609W221T
±25%
220
0.25
100
50
300
CBH321609W301T
±25%
300
0.25
100
50
300
CBH321609W501T
±25%
500
0.30
100
50
200
CBH321609W601T
±25%
600
0.35
100
50
200
CBH321609W801T
±25%
800
0.50
100
50
200
型号规格
Part NO.
Page 47 of 56
Test
frequency
(MHz)
测试电压
额定电流
客户料号
Test voltage
（mV）
Rated
current
(mA)max
5 可靠性试验项目 Reliability Testing Items
序
号
No.
项目
Items
要求
Requirements
1
工作温度范围
Operating
Temperature
Range
-40℃～+85℃
试验方法及备注
Test Methods and Remarks
预热温度:120 ~ 150℃
预热时间: 60s
焊料：（96.5Sn/3.0Ag/0.5Cu）焊锡
焊锡温度: 245±5℃
2
3
可焊
Solder ability
耐焊接热
Resistance
to Soldering
至少 90%端电极表面被焊锡覆盖。
At least 90% of terminal electrode should
be covered with solder
至少 75%的焊锡覆盖在端电极表面，无
可见机械损伤。
电感量变化率如下：
陶瓷体电感（H 料）：±10%
铁氧体电感 (V、U 料): ±20%
铁氧体电感 (X 料): ±25%
铁氧体电感 (J 料): ±30%
品质因素变化率（铁氧体）小于±30%，
品质因素变化率（陶瓷）小于±20%，
阻抗变化率小于±30%。
At least 75% of terminal electrode should
be covered with solder.
No mechanical damage.
Inductance ：
H ：change within ±10%
V、U ：change within ±20%
X ：change within ±25%
J ：change within ±30%
Q value change(ferrite): within ±30%
Q value change(ceramic): within ±20%
Impedance change: within ±30%
Page 48 of 56
浸锡时间 : 5±1s
浸入松香助焊剂约 3 ~ 5 s
浸入速度:25mm/sec
Preheating temperature:120 to 150℃
Preheating time: 60s
Solder 96.5Sn/3.0Ag/0.5Cu of the Sn solder.
Solder temperature: 245±5℃
Duration : 5±1s
Immersion into the colophony flux for 3 to 5
sec.
Immersion speed: 25mm/sec
预热温度: 120 ~ 150℃
预热时间: 60s
焊料：（96.5Sn/3.0Ag/0.5Cu）焊锡
浸锡温度: 260±5℃
浸锡时间 : 10±1s
浸入松香助焊剂约 3 ~ 5 s
浸入速度: 25mm/sec
Preheating temperature: 120 to 150℃
Preheating time: 60s
Solder 96.5Sn/3.0Ag/0.5Cu of the Sn solder.
Solder temperature: 260±5℃
Duration : 10±1s
Immersion into the colophony flux for 3 to 5
sec.
Immersion speed: 25mm/sec
序号
No.
项目
Items
要求
Requirements
试验方法及备注
Test Methods and Remarks
施加力：1005 和 1608 系列为 5N；2012、
3216、
2520、3225、4516、4532 系列为 10N。
保持时间：10±1S
端电极强度
4
Adhesion of
electrode
端电极与磁体不应受损，无可见机械损
Applied force: 5N force for 1005 and 1608
伤。
series. 10N force for 2012、3216 、2520、3225、
The termination and body should be no
damage.
4516、4532 series.
Keep time ：10±1S
无可见机械损伤，
电感量变化率小于±10%，
品质因素变化率（铁氧体）小于±30%，
耐低温
5
Low
temperature
resistance
品质因素变化率（陶瓷）小于±20%，
阻抗变化率小于±30%。
No mechanical damage.
Inductance change: within ±10%
Q value change(ferrite): within ±30%
测试温度:-55±2℃
+24
测试时间:500 －0 h
Temperature: -55±2℃
+24
Testing time: 500 －0 h
Q value change(ceramic): within ±20%
Impedance change: within ±30%
弯度:2mm
无可见机械损伤，
测试基板:玻璃环氧树脂基板
电感量变化率小于±10%，
抗弯强度
6
厚度:0.8mm
品质因素变化率（铁氧体）小于±30%， Warp: 2mm
品质因素变化率（陶瓷）小于±20%， Testing board: glass epoxy-resin substrate
Bending
阻抗变化率小于±30%。
strength
No mechanical damage.
Thickness: 0.8mm
Inductance change: within ±10%
Q value change(ferrite): within ±30%
Q value change(ceramic): within ±20%
Impedance change: within ±30%
Page 49 of 56
序号
No.
项目
Items
要求
Requirements
试验方法及备注
Test Methods and Remarks
无可见机械损伤，
电感量变化率小于±10%，
品质因素变化率（铁氧体）小于±30%，
品质因素变化率（陶瓷）小于±20%，
7
跌落
Drop
阻抗变化率小于±30%。
从高度为 1 米的空中自由落到混凝土地板重
复 10 次。
No mechanical damage.
Inductance change: within ±10%
Q value change(ferrite): within ±30%
Drop 10 times on a concrete floor from a high
of 1m.
Q value change(ceramic): within ±20%
Impedance change: within ±30%
无可见机械损伤，
电感量变化率小于±10%，
品质因素变化率（铁氧体）小于±30%，
品质因素变化率（陶瓷）小于±20%，
振动
8
Vibration
阻抗变化率小于±30%。
Q value change(ferrite): within ±30%
Q value change(ceramic): within ±20%
Impedance change: within ±30%
电感量变化率小于±10%，
品质因素变化率（铁氧体）小于±30%，
9
temperature
resistance
频率范围:10Hz ～ 55Hz ～ 10Hz （1 分钟）
Test time: A period of 2h in each of 3 mutually
perpendicular directions.
Frequency range: 10Hz to 55Hz to 10Hz for
1min.
施加额定电流(仅适用于大电流磁珠)
无可见机械损伤，
High
测试时间:沿三个垂直方向軕各做 2 小时
Amplitude modulation: 1.5mm
No mechanical damage.
Inductance change: within ±10%
耐高温
振幅:1.5mm
品质因素变化率（陶瓷）小于±20%，
+24
测试时间:1000 －0 h
测试温度:85±2℃
阻抗变化率小于±30%。
No mechanical damage.
Inductance change: within ±10%
Q value change(ferrite): within ±30%
Q value change(ceramic): within ±20%
Impedance change: within ±30%
Page 50 of 56
Applied current: rated current(CBW Series)
+24
Testing time: 1000 －0 h
Temperature: 85±2℃
序号
No.
项目
Items
要求
Requirements
试验方法及备注
Test Methods and Remarks
湿度:90～95% RH，温度:55±2℃
+24
无可见机械损伤，
测试时间:500 －0 h
电感量变化率小于±10%，
恒定湿热
10
Static
Humidity
Humidity: 90 to 95% RH
品质因素变化率（铁氧体）小于±30%， Temperature: 55±2℃
品质因素变化率（陶瓷）小于±20%，
+24
－
Testing time: 500 0 h
阻抗变化率小于±30%。
No mechanical damage.
Inductance change: within ±10%
Q value change(ferrite): within ±30%
Q value change(ceramic): within ±20%
55℃
R oom
te m p e ra tu re
5 0 0 h o u rs
2 4 h o u rs
Impedance change: within ±30%
温度：-40℃，30±3 分钟
+85℃，30±3 分钟
无可见机械损伤，
电感量变化率小于±10%，
温度循环
11
Thermal
Shock
转换时间：20 秒（最大）
品质因素变化率（铁氧体）小于±30%， 循环次数：32
Temperature: -40℃ for 30±3min
品质因素变化率（陶瓷）小于±20%，
+85℃ for 30±3min
阻抗变化率小于±30%。
Transforming interval :max 20 sec
No mechanical damage.
Number of cycles: 32
Inductance change: within ±10%
Q value change(ferrite): within ±30%
Q value change(ceramic): within ±20%
Impedance change: within ±30%
注：以上要求测试电性能的项目，应试验后在标准条件下放置 24 小时后测试。
Note:When there are questions concerning, measurement shall be made after 24±2hrs of recovery under the
standard condition.
Page 51 of 56
6 产品包装 Packaging
1）编带图 Taping drawings
2）卷盘尺寸 Reel dimensions (Unit:mm)
A
B
C
N
G
CF-8
178
±2.0
22.0
±2.0
12.5
±1.5
57
±2.0
8
CF-12
330±2
.0
22.0±
2.0
12.5±
1.5
98
±2.0
1
2
3） 导带及空格部分 Leader and blank portion
4）编带尺寸 Taping dimensions (Unit: mm)
纸带 Paper tape
Part NO.
100505
160808
201209
321609
Page 52 of 56
A
0.65±0.1
1.1±0.2
1.5±0.2
1.9±0.2
B
1.15±0.1
1.9±0.2
2.3±0.2
3.5±0.2
F
2.0±0.05
4.0±0.2
4.0±0.2
4.0±0.2
T
0.8max
1.1max
1.1max
1.1max
5） 塑料胶带 Embossed tape
W
P
E
F
D
4532
12.0+/-0.2
8.0+/-0.10
1.75+/-0.10
5.50+/-0.10
1.55+/-0.05
4516
12.0+/-0.2
4.0+/-0.10
1.75+/-0.10
5.50+/-0.10
1.55+/-0.05
3225
8.1+/-0.2
4.0+/-0.10
1.75+/-0.10
3.50+/-0.10
1.55+/-0.05
3216
8.1+/-0.2
4.0+/-0.10
1.75+/-0.10
3.50+/-0.10
1.55+/-0.05
2012
8.1+/-0.2
4.0+/-0.10
1.75+/-0.10
3.50+/-0.10
1.55+/-0.05
2520
8.00+/-0.2
4.00+/-0.10
1.75+/-0.10
3.50+/-0.05
1.50+/-0.10
D1
P0
P010
P2
A0
B0
t
K0
1.50+/-0.10
4.0+/-0.10
40.0+/-0.20
2.0+/-0.05
3.66+/-0.10
4.95+/-0.10
0.23+/-0.10
1.74+/-0.10
1.50+/-0.10
4.0+/-0.10
40.0+/-0.20
2.0+/-0.05
1.93+/-0.10
4.95+/-0.10
0.23+/-0.10
1.85+/-0.10
1.00+/-0.10
4.0+/-0.10
40.0+/-0.20
2.0+/-0.05
2.80+/-0.10
3.50+/-0.10
0.23+/-0.10
1.55+/-0.10
1.00+/-0.10
4.0+/-0.10
40.0+/-0.20
2.0+/-0.05
1.90+/-0.10
3.51+/-0.10
0.23+/-0.10
1.27+/-0.10
1.00+/-0.10
4.0+/-0.10
40.0+/-0.20
2.0+/-0.05
1.52+/-0.10
2.41+/-0.10
0.23+/-0.10
1.35+/-0.10
1.00+/-0.10
4.00+/-0.10
40.0+/-0.20
2.0+/-0.10
2.20+/-0.10
2.75+/-0.10
0.23+/-0.05
1.05+/-0.01
6）剥离力检验
Peeling off force
① 盖带的剥离力：沿面胶移动方向拉时要求剥离力为 0.1N～0.7N。
Peeling force should be 0.1~0.7N pulling in the direction of arrow.
② 剥离速度：300mm/min
Speed of peeling off: 300mm/min.
③ 在胶带、纸带剥落时，面胶不能有破损，不能粘纸带。
The cover bond should not be damaged and bond the tape when it peeled off.
7）包装数量（单位：粒）Packaging number (Unit: Pcs )
类型 SIZE
每卷数量
REEL
每盒数量
BOX
每箱数量
CASE
453215
451616
322513
321611
321609
252009
201212
201209
160808
100505
3000
5000
3000
3000
4000
3000
3000
4000
4000
10000
12000
20000
30000
30000
40000
30000
30000
40000
40000
100000
36000
无
180000
180000
240000
180000
180000
240000
240000
600000
Page 53 of 56
8) 标签粘贴位置 Label stick station
卷盘标签
7
纸盒标签
纸盒标签
外箱标签
推荐焊接条件 Recommend Soldering Conditions
② 焊接要求 Soldering conditions
z
预热时，产品表温与焊料温度的温差最大不允许超出 150℃，焊接完冷却时，产品表温与溶剂温度
之间的温差最大不超过 100℃。预热不足有可能引发产品表面裂纹，从而导致产品品质下降。
z
Pre-heating should be in such a way that the temperature difference between solder and ferrite surface is
limited to 150℃ max. Also cooling into solvent after soldering should be in such way that the temperature
difference is limited to 100℃ max. Un-enough pre-heating may cause cracks on the ferrite, resulting in
the deterioration of product quality.
z
产品要在以下画出的曲线允许的范围内进行焊接。其它焊接条件可能引起产品电极的腐蚀。当焊接
重复时，允许的时间为第一次做的累计时间。
z
Products should be soldered within the following allowable range indicated by the slanted line. The
excessive soldering conditions may cause the corrosion of the electrode. When soldering is repeated,
allowable time is the accumulated time.
1） 回流焊曲线 Reflow soldering profile
2）波峰焊曲线 Flow soldering profile
Page 54 of 56
3）手工焊接 Iron soldering
烙铁温度：350℃
Perform soldering at 350℃ on 30W max
功率：最大为 30W
Time: < 5S
烙铁停留时间：< 5S（注意不要将烙铁碰到产品端电极）Take care not to apply the tip of the soldering iron
to the terminal electrodes
8
清洗 Cleaning
1）清洗条件 Cleaning Conditions
清洗温度：60℃（最高） Cleaning temperature : 60℃ max
清洗时间：1 分钟（最少） Cleaning time: 1 minute min.
超声波功率：最大为 200W
Ultrasonic output power: 200W max
9 存储要求 Storage Requirements
1）存储期限 Storage period
距电感公司出厂检验时间 6 个月内，产品可以使用检验时间可以通过包装外侧标记的检验号确认。若时
间超过 6 个月，应检查焊接性能后方可使用。
Products which inspected in INDUCTOR COMPANY over 6 months ago should be examined and used,
which can be Confirmed with inspection No. marked on the container. Solder ability should be checked if this
period is exceeded.
2）存储条件 Storage conditions
⑴ 存放货物的库房应满足以下条件：温度：-10 ～ +40℃，相对湿度：30 ～ 70%。
⑵ 禁止将产品保管在腐蚀性物质中，如硫磺、氯气或酸，否则将引起端头氧化，导致降低焊接性。
⑶ 为了避免受潮气、灰尘等物质的影响，产品应保管于货架上。
⑷ 产品保管在库房中，应避免热冲击、振动以及直接光照等等。
⑸ 产品应密封包装。
⑴ Products should be storage in the warehouse on the following conditions:
Temperature : -10~+40℃
Humidity: 30~70% relative humidity
⑵ Don’t keep products in corrosive gases such as sulfur, chlorine gas or acid , or it may case oxidization of
Electrodes resulting in poor solder ability.
⑶ Products should be storaged on the palette for the prevention of the influence from humidity, dust and so on.
⑷ Products should be storaged in the warehouse without heat shock, vibration, direct sunlight and so on.
⑸ Products should be storaged under the airtight packaged condition.
Page 55 of 56
10
ODS（消耗臭氧层物质）的使用情况 Usage Of ODS
1）对于以下所列物质，我公司在生产过程中绝不使用。
ODS：CCl4（四氯化碳）、HCFC 等。
1）For ODS listed below , we don’t use in process。
ODS: CCl4, HCFC, etc.
11
注意事项 Notes
（1）若本次承认的为“整体无铅”产品，则表明该产品符合 RoHS 指令的要求。
（2）本承认书保证我司产品作为一个单体时的质量情况，当我司产品被安装到贵司产品上时请保证贵司
的产品已根据贵司的规范进行了有效评价和确认。
（3）如果贵司对我司产品的试用已超过了本测试规范所界定的产品功能，对于此所引发的失效我司将不
予保证。
（1）If the parcel label on product is "Unitary lead free" that indicate the products in accord with ROHS appointed
requests.
（2）This product specification guarantees the quality of our product as a single unit, Please make sure that your
product has been evaluated and confirmed against your specifications when our product is mounted to your product.
（3）We can’t warrant against failure caused by any use of our product that deviates from the intended use as
described in this product specification.
Page 56 of 56
很抱歉，暂时无法提供与“CMI160808U1R2KT”相匹配的价格&库存，您可以联系我们找货
免费人工找货- 国内价格
- 50+0.03630
- 200+0.03140
- 500+0.02640
- 1000+0.01980
- 4000+0.01650
- 40000+0.01620
- 国内价格
- 100+0.03867
- 1000+0.03143
- 4000+0.02603
- 国内价格
- 100+0.02951
- 500+0.02784
- 1000+0.02532
- 5000+0.02197
- 10000+0.01996
工商网监
湘ICP备2023018690号
