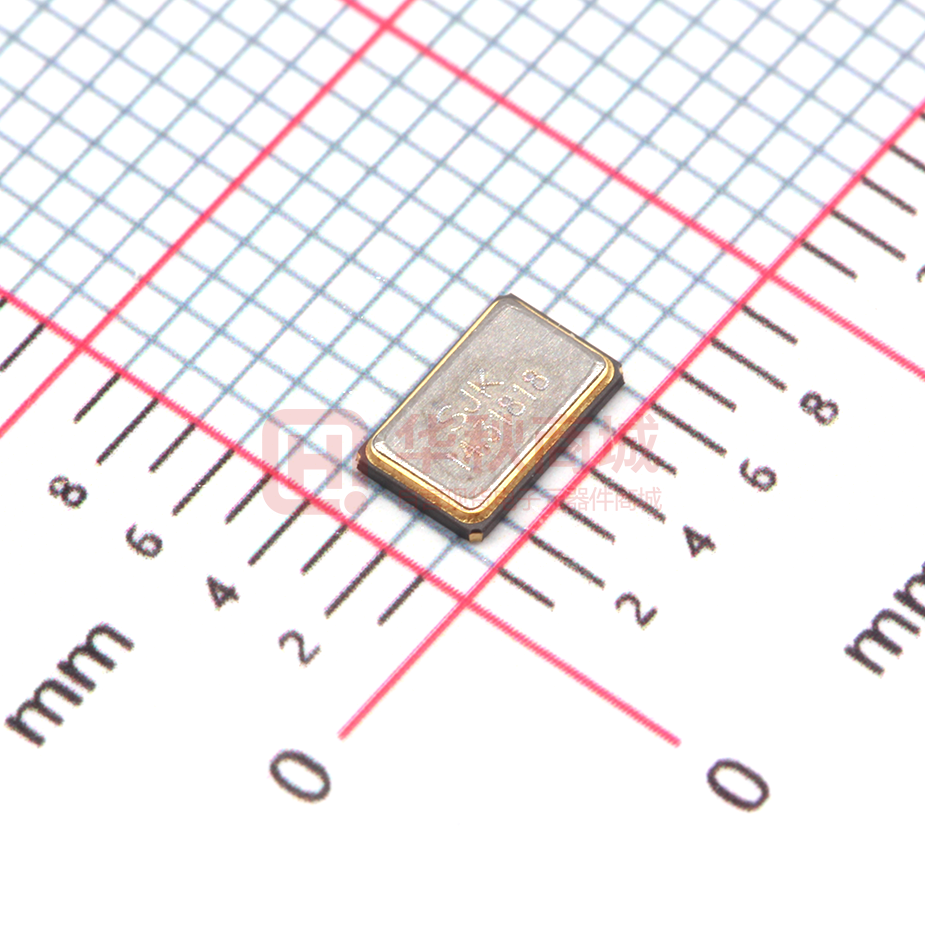

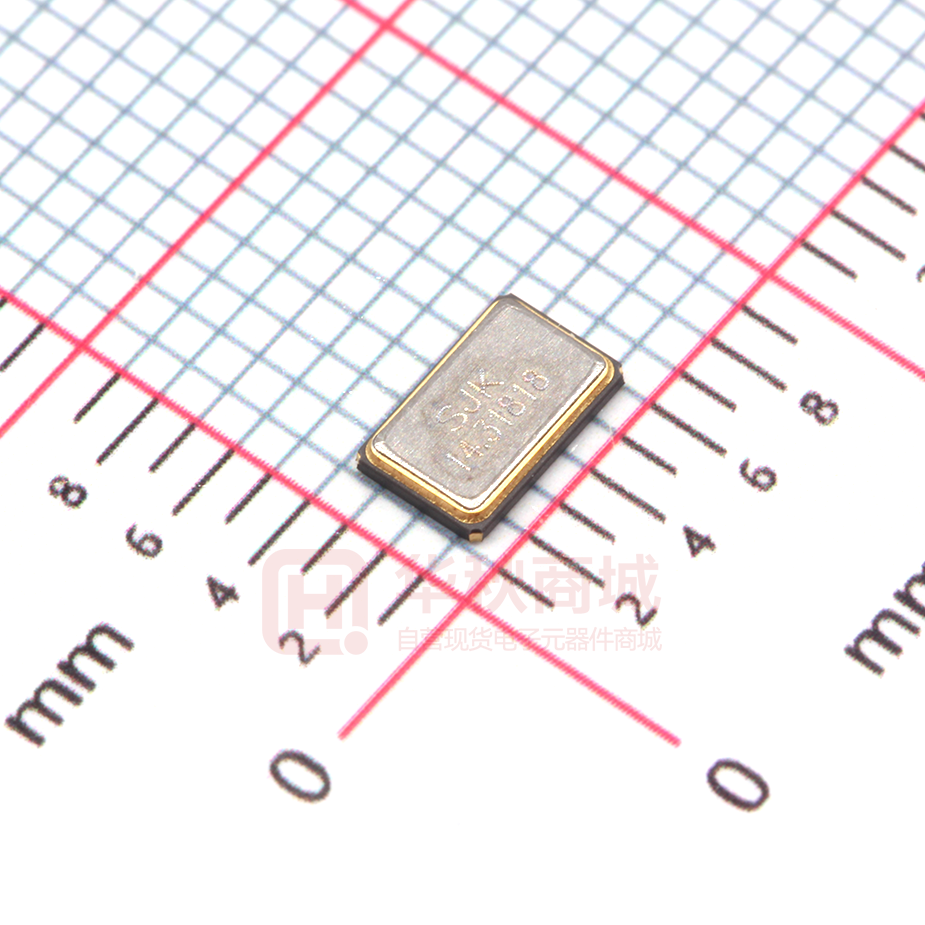

QUARTZ CRYSTAL UNIT
SERIES 7I, SEAM SEALED CERAMIC5.0*3.2MM SURFACE MOUNT PACKAGE
深圳市晶科鑫实业有限公司
样品承认书
客户代码:
物料名称:
贴片晶振
规格型号:
SMD5032/4PIN
P N/ SJK:
7I14318AF20UCG
环保属性:
■RoHS
版
A1
次:
湿敏等级:
■REACH
制定
■HF
2017-5-10 初版
20PF ±20PPM
□PAHS
-40~85℃
□其它
最小包装:
1000pcs/real
一级
承
供
14.31818MHZ
应
商
承
审 核
认
签
认
章
(
核 准
工 程 师
)公 司 承 认
审 核
批 准
贺丹斌
SJK 支持
盖章签署
FAE_EMAIL
日
日
期
期
批示: □接受
□有条件接受
备注:
电话:0755-88352810-837(Mr.huang) 传真:0755-88353718
http://www.q-crystal.com
公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204~1206 室
1 /4
QUARTZ CRYSTAL UNIT
SERIES 7I, SEAM SEALED CERAMIC5.0*3.2MM SURFACE MOUNT PACKAGE
1. TESTING CONDITION/测试条件
Standard atmospheric conditions
Unless otherwise specified, the standard range of atmospheric conditions for making
measurement
and tests are as follow:
Ambient temperature : 25±5℃
Relative humidity : 40%~70%
Measure equipment
Electrical characteristics measured by S&A250B or equivalent.
2. ELECTRICAL SPECIFICATIONS/产品技术指标
Output Frequency Range/ 中心频率
14.318180MHz
Mode/振动模式
AT/Fundamental
Frequency Tolerance/
±20 ppm max
频率稳定度
Load Capacitance(C L )/ 负载电容
(at 25°C)
20.0 PF
Frequency Stability Over Operating
±30ppm max
Temperature Characteristics
温度频率稳定度
Operating Temperature Range/
-40 °C to +85 °C
工作温度
Storage Temperature Range/
-40 °C to +125 °C
储存温度
Shunt Capacitance (C 0 )/静电容
3.0 PF Max
Driver Level (Typical) /激励功率
100µW
Equivalent Series Resistance(ESR)/
80Ω Max
等效电阻
Aging @25°C 1st year (Max) / 年老化
±3ppm/year
电话:0755-88352810-837(Mr.huang) 传真:0755-88353718
http://www.q-crystal.com
公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204~1206 室
2 /4
QUARTZ CRYSTAL UNIT
SERIES 7I, SEAM SEALED CERAMIC5.0*3.2MM SURFACE MOUNT PACKAGE
3. DIMENSION /产品规格尺寸(Units: mm)
4. MARKING/丝印
5. REFLOW CONDITION / 回流焊
电话:0755-88352810-837(Mr.huang) 传真:0755-88353718
http://www.q-crystal.com
公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204~1206 室
3 /4
QUARTZ CRYSTAL UNIT
SERIES 7I, SEAM SEALED CERAMIC5.0*3.2MM SURFACE MOUNT PACKAGE
6 RELIABILITY TEST SPECIFICATION /可靠性试验
序号
1
2
试验项目
试验条件
标准要求
跌落
从 55cm 位置高度,自由跌落在木板上,连续 3 次
试验前后,频率变化不超过
±5ppm , 电 阻 变 化 不 超 过
±15%
振动
振动频率:10~55Hz
全振幅:1.5mm
时间:每个方位三面(X、Y、Z)各振动 2 小时
试验前后,频率变化不超过
±5ppm,电阻变化不超过±15%
晶体放入试验箱中,高低温循环25次
低温为-40±3℃保持30分钟,高温85±2℃保持保
持30分钟,高、低温每3分钟变换一次
3
冷热冲击
4
气密性
试验前后,频率变化不超过
±5ppm,电阻变化不超过±15%
氦气气压标准:5±0.5Kg/cm2,氦气加压时间:
120 分钟
漏率标准:≤1×10-9Pa.m3/s
波峰温度:260ºC±10ºC 时间:15±5 秒
试验前后,频率变化不超过
±5ppm,电阻变化不超过±15%
5
耐焊接热
6
沾锡试验
温度:260ºC±10ºC
浸泡时间:3±1 秒
7
高温高湿
温度:60ºC±2ºC
湿度:90%~95%
保持时间:240 个小时
1.试验前后,频率变化不超过
±5ppm,电阻变化不超过±15%
2. 制品表面不可生锈
8
高温试验
高温温度:85ºC±2ºC
时间:240 个小时
试验前后,频率变化不超过
±5ppm,电阻变化不超过±15%
9
低温试验
高温温度:-40ºC±2ºC
时间:240 个小时
试验前后,频率变化不超过
±5ppm,电阻变化不超过±15%
10
寿命测试
電壓 5V 温度:25℃ 时间:1000 小时
试验前后,频率变化不超过
±5ppm,电阻15%
引脚沾锡后覆盖面积达 90%以
上
备注:
电话:0755-88352810-837(Mr.huang) 传真:0755-88353718
http://www.q-crystal.com
公司地址: 深圳市龙岗区天安云谷产业园一期 3 栋 C 座 12 楼 1204~1206 室
4 /4
