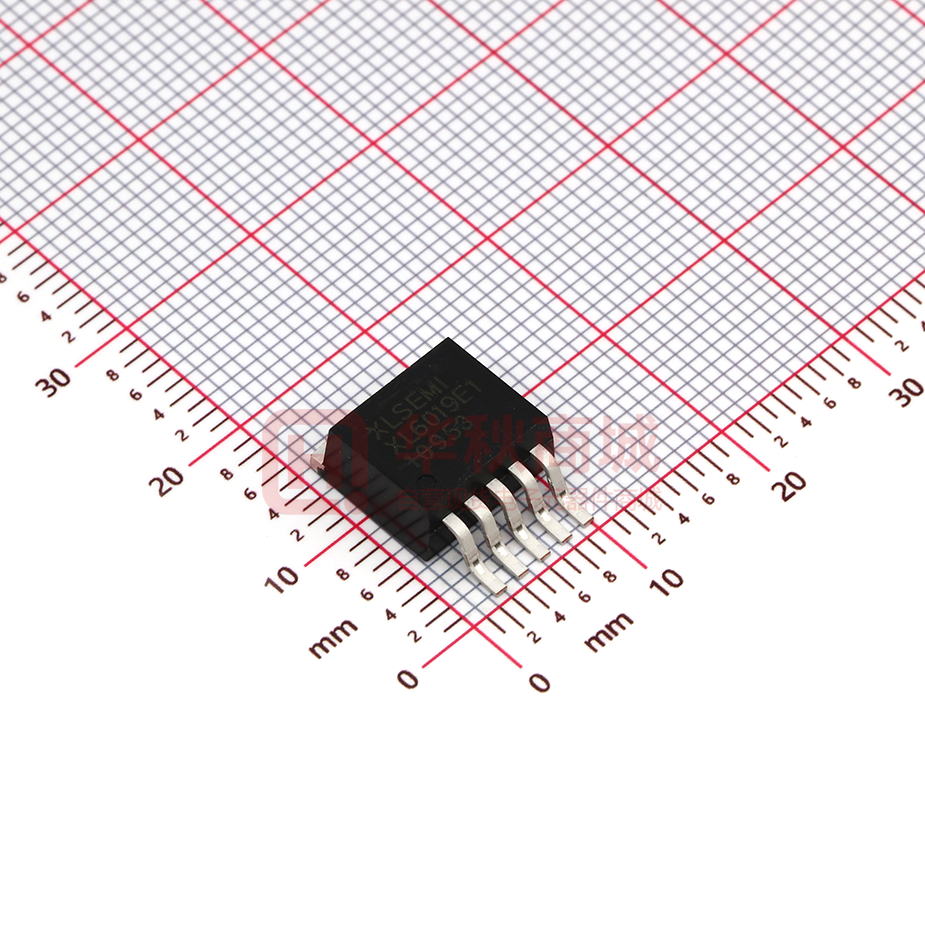

XL6019E1

Datasheet 220KHz 60V 5A开关电流升压/升降压型DC-DC转换器 XL6019 描述 特点 „ 5V到40V宽输入电压范围 „ 1.25V输出电压采样电压 的单片集成电路，可工作在DC5V到40V输 „ SW内置过压保护功能 入电压范围，低纹波，内置功率MOS。 „ 固定220KHz开关频率 XL6019内置固定频率振荡器与频率补偿电 „ 最大5A开关电流 路，简化了电路设计。 „ 94%以上转换效率 „ EN脚TTL关断功能 0~90%之间线性变化。内置过电流保护功能 „ 出色的线性与负载调整率 与EN脚逻辑电平关断功能。 „ 内置功率MOS „ 内置频率补偿功能 „ 内置软启动功能 „ 内置热关断功能 „ 内置电流限制功能 „ TO263-5L封装 XL6019是一款专为升压、升降压设计 PWM 控 制 环 路 可 以 调 节 占 空 比 从 应用 „ EPC/笔记本车载适配器 „ 升压、升降压转换 „ 手持式设备供电 图 1. XL6019 封装 Rev 1.0 www.xlsemi.com 1 Datasheet 220KHz 60V 5A开关电流升压/升降压型DC-DC转换器 XL6019 引脚配置 图 2. XL6019 引脚配置 表 1.引脚说明 引脚号 引脚名 1 2 3 GND EN SW 4 VIN 5 FB 描述 接地引脚。 使能引脚，低电平关机，高电平工作，悬空时为高电平。 功率开关输出引脚，SW 是输出功率的开关节点。 电源输入引脚，支持 5V 到 40V DC 范围电压输入，需要在 VIN 与 GND 之间并联电解电容以消除噪声。 输出电压采样引脚，FB 参考电压为 1.25V。 Rev 1.0 www.xlsemi.com 2 Datasheet 220KHz 60V 5A开关电流升压/升降压型DC-DC转换器 XL6019 方框图 图 3. XL6019 方框图 典型应用 L1 47uH/5A D1 MBRD1045 R2 49.9K 1% SW VIN 3 XL6019 4 1 GND VIN CIN 220uF/35V C1 105 FB 5 2 EN ON OFF R1 2.7K 1% C2 105 COUT 220uF/35V Boost Converter Input 12V ~ 22V Output 24V / 1.5A VOUT=1.25*(1+R2/R1) 图 4. XL6019 系统参数测量电路 Rev 1.0 www.xlsemi.com 3 Datasheet 220KHz 60V 5A开关电流升压/升降压型DC-DC转换器 XL6019 订购信息 产品型号 打印名称 封装方式 包装类型 XL6019E1 XL6019E1 TO263-5L 800 只每卷 XLSEMI 无铅产品，产品型号带有“E1”后缀的符合 RoHS 标准。 绝对最大额定值（注 1） 参数 符号 值 单位 输入电压 Vin -0.3 到 45 V 输出开关引脚电压 VSW -0.3 到 60 V 电压采样引脚电压 VFB -0.3到VIN V 使能引脚电压 VEN -0.3到VIN V 功耗 PD 内部限制 mW RJA 30 ºC/W 最大结温 TJ -40到150 ºC 操作结温 TJ -40到125 ºC 贮存温度范围 TSTG -65到150 ºC 引脚温度(焊接10秒) TLEAD 260 ºC >2000 V 热阻 (TO263-5L) (结到环境，无外部散热片) ESD (人体模型) 注 1: 超过绝对最大额定值可能导致芯片永久性损坏，在上述或者其他未标明的条件下只做 功能操作，在绝对最大额定值条件下长时间工作可能会影响芯片的寿命。 Rev 1.0 www.xlsemi.com 4 Datasheet 220KHz 60V 5A开关电流升压/升降压型DC-DC转换器 XL6019 XL6019 电气特性 Ta = 25℃；除非特别说明。 符号 参数 条件 最小值 典型值 最大值 单位 1.231 1.25 1.269 V - 93 - % 图 4 的系统参数测量电路 VFB FB 电压 ŋ 效率 Vin =12V 到 20V,Vout=24V Iload=0.1A~1A Vin=12V ,Vout=24V Iout=1A 电气特性(直流参数) Vin = 12V, GND=0V, Iout=0.1A;Ta = 25℃；其他任意，除非特别说明。 参数 符号 条件 最小值 典型值 单位 40 V 输入电压 Vin 关机电流 ISTBY VEN=0V 70 100 uA Iq VEN=2V VFB=VIN 2.5 5 mA 220 264 KHz 静态电源电流 5 最大值 振荡频率 Fosc SW 过压保护 VSW VFB=0V 60 V 开关电流限值 IL VFB=0V 5 A 输出功率 MOS Rdson Vin=12V, ISW=5A 110 高 1.4 V 低 0.8 V EN 脚阀值电压 VEN IH EN 脚漏电流 IL 最大占空比 176 DMAX VEN =2V (ON) VEN =0V (OFF) VFB=0V mohm 3 10 uA 3 10 uA 90 Rev 1.0 120 % www.xlsemi.com 5 Datasheet 220KHz 60V 5A开关电流升压/升降压型DC-DC转换器 XL6019 系统典型应用 (推荐输出电流安全工作范围) Recommend output current safe work range 2600 2400 2200 VOUT=12V VOUT=24V 2000 Output current(mA) Ouput current(mA) Recommend output current safe work range 2000 1900 1800 1700 1600 1500 1400 1300 1200 1100 1000 900 800 700 600 500 400 300 200 100 0 1800 1600 1400 1200 1000 800 600 400 200 0 5 6 7 8 9 10 11 8 9 12 13 14 15 16 17 18 19 20 21 22 图 5.最大输出电流(VOUT=12V) 图 6.最大输出电流(VOUT=24V) Recommend output current safe work range Recommend output current safe work range 2400 2200 2000 VOUT=36V Output current(mA) 1800 Ouput current(mA) 11 Input voltage(V) 2600 1600 1400 1200 1000 800 600 400 200 0 10 10 Input voltage(V) 12 14 16 18 20 22 24 26 28 30 32 2000 1900 1800 1700 1600 1500 1400 1300 1200 1100 1000 900 800 700 600 500 400 300 200 100 0 VOUT=48V 20 Input voltage(V) 22 24 26 28 30 32 34 36 38 40 Input voltage(V) 图 7.最大输出电流(VOUT=36V) 图 8.最大输出电流(VOUT=48V) Rev 1.0 www.xlsemi.com 6 Datasheet 220KHz 60V 5A开关电流升压/升降压型DC-DC转换器 XL6019 系统典型应用(VIN=12V, VOUT=24V) L1 47uH/5A D1 MBRD1045 R2 49.9K 1% SW VIN 4 3 XL6019 1 GND VIN CIN 220uF/35V C1 105 FB 5 2 EN R1 2.7K 1% ON OFF C2 105 COUT 220uF/35V 图 9.XL6019 系统参数测量电路（VIN=12V,VOUT=24V） Efficiency VS Output current 100 95 90 Efficiency(%) 85 80 VIN=12V,VOUT=24V 75 70 65 60 55 50 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 Output current(A) 图10. XL6019系统效率曲线 Rev 1.0 www.xlsemi.com 7 Datasheet 220KHz 60V 5A开关电流升压/升降压型DC-DC转换器 XL6019 典型系统应用(VIN=5V,VOUT=12V) 图 11. XL6019 系统参数测量电路（VIN=5V,VOUT=12V） Efficiency VS Output current 95 90 85 Efficiency(%) 80 75 VIN=5V,VOUT=12V 70 65 60 55 50 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 Output current(A) 图12. XL6019系统效率曲线 Rev 1.0 www.xlsemi.com 8 Datasheet 220KHz 60V 5A开关电流升压/升降压型DC-DC转换器 XL6019 典型系统应用(VIN=10~32V,VOUT=36V) 图 13. XL6019 系统参数测量电路（VIN=10~32V,VOUT=36V） Efficiency VS Output current 100 95 90 Efficiency(%) 85 80 VIN=12V,VOUT=36V VIN=24V,VOUT=36V 75 70 65 60 55 50 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 Output current(A) 图14. XL6019系统效率曲线 Rev 1.0 www.xlsemi.com 9 Datasheet 220KHz 60V 5A开关电流升压/升降压型DC-DC转换器 XL6019 典型系统应用(VIN=20~40V,VOUT=48V) L1 47uH/5A D1 B560C R2 75K 1% SW VIN 3 XL6019 4 1 GND VIN CIN 220uF/50V C1 105 FB 5 2 EN C2 105 R1 2K 1% ON OFF COUT 220uF/63V 图 15. XL6019 系统参数测量电路（VIN=20~40V,VOUT=48V） Efficiency VS Output current 100 95 90 Efficiency(%) 85 80 VIN=24V,VOUT=48V VIN=36V,VOUT=48V 75 70 65 60 55 50 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 Output current(A) 图15. XL6019系统效率曲线 Rev 1.0 www.xlsemi.com 10 Datasheet 220KHz 60V 5A开关电流升压/升降压型DC-DC转换器 XL6019 典型系统应用(SEPIC转换器VIN=10~30V,VOUT=12V) 图 17. XL6019 系统参数测量电路 典型系统应用(SEPIC转换器VIN=10~30V,VOUT=±12V) L1C D2 B560C VOUT -12V C4 220uF/35V C3 22uF/63V VOUT +12V L1A SW 3 VIN 4 L1B CDC 22uF/63V XL6019 1 GND VIN CIN 220uF/50V C1 105 FB 5 2 EN ON OFF D1 B560C R2 24K 1% C2 R1 105 2.74K 1% COUT 220uF/35V SEPIC + - Converter Input 10V ~ 30V Output +-12V / 1A VOUT=1.25*(1+R2/R1) 图 18. XL6019 系统参数测量电路 Rev 1.0 www.xlsemi.com 11 Datasheet 220KHz 60V 5A开关电流升压/升降压型DC-DC转换器 XL6019 物理尺寸 TO263-5L Symbol A B C C2 D E e F L L2 Dimensions In Millimeters Min Max 4.440 4.650 0.710 0.970 0.360 0.640 1.255 1.285 8.390 8.890 9.960 10.360 1.550 1.850 6.360 7.360 13.950 14.750 1.120 1.420 Rev 1.0 Dimensions In Inches Min Max 0.175 0.183 0.028 0.038 0.014 0.025 0.049 0.051 0.330 0.350 0.392 0.408 0.061 0.073 0.250 0.290 0.549 0.581 0.044 0.056 www.xlsemi.com 12 Datasheet 220KHz 60V 5A开关电流升压/升降压型DC-DC转换器 XL6019 重要申明 XLSEMI 保留在任何时间、在没有任何通报的前提下，对所提供的产品和服务进行更 正、修改、增强的权利。XLSEMI 不对 XLSEMI 产品以外的任何电路使用负责，也不提供 其专利权许可。 XLSEMI 对客户应用帮助或产品设计不承担任何责任。客户应对其使用 XLSEMI 的产 品和应用自行负责。为尽量减小与客户产品和应用相关的风险，客户应提供充分的设计与 操作安全措施。 XLSEMI 保证其所销售的产品性能符合 XLSEMI 标准保修的适用规范，仅在 XLSEMI 保证的范围内，且 XLSEMI 认为有必要时才会使用测试或者其他质量控制技术。除非政府 做出了硬性规定，否则没有必要对每种产品的所有参数进行测试。 对于 XLSEMI 的产品手册或数据表，仅在没有对内容进行任何篡改且带有相关授权、 条件、限制和声明的情况下才允许进行复制。在复制信息的过程中对内容的篡改属于非法 的、欺诈性商业行为。XLSEMI 对此类篡改过的文件不承担任何责任。 有关最新的产品信息，请访问 www.xlsemi.com。 Rev 1.0 www.xlsemi.com 13
