CD4052

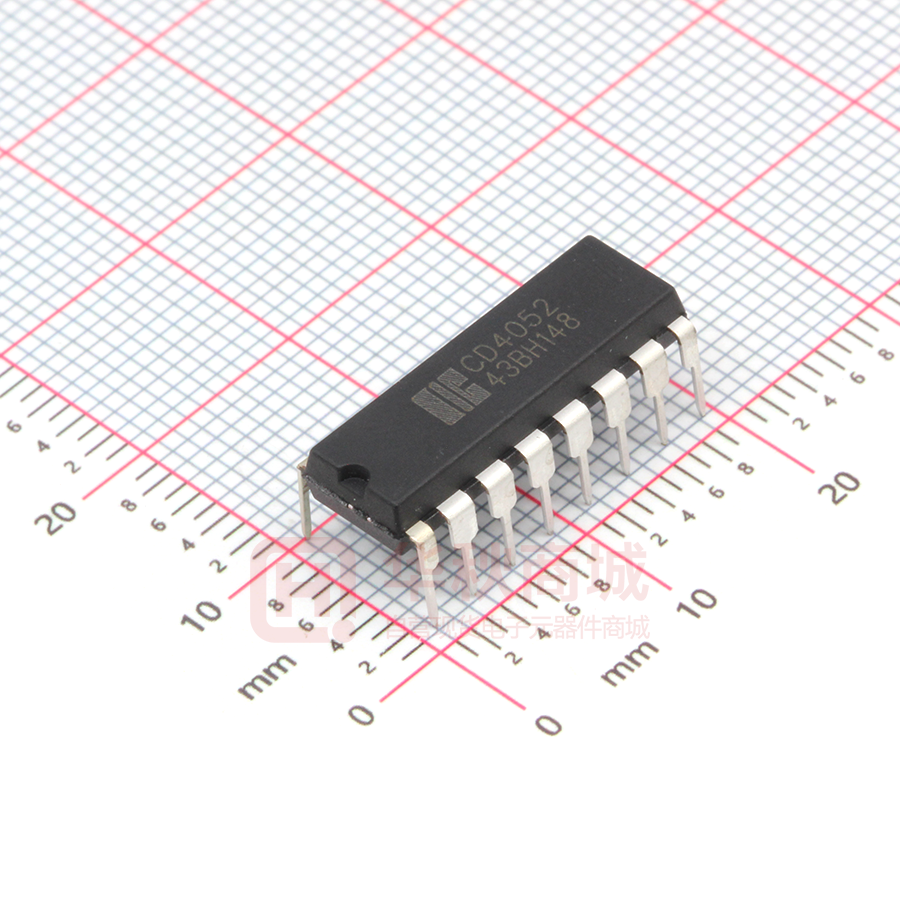

无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：CD4052-AX-BJ-47 e CD4052 2 路四选一模拟开关 i-c or 产品说明书 说明书发行履历： 版本 发行时间 新制/修订内容 2010-01-A 2010-01 更换新模板 2012-01-B1 2012-01 增加说明书编号及发行履历 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 1 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：CD4052-AX-BJ-47 1、概 述 CD4052 是一块带有公共使能输入控制位的 2 路四选一模拟开关电路。每一个多路选择开关都有 四个独立的输入/输出（Y0 到 Y3）、一个公共的输入/输出端（Z）和选择输入端（A）。公共使能输入 控制位包括两个选择输入端 A0、A1 和一个低有效的使能输入端 E 。 每一路都包含了四个双向模拟开关，开关的一边连接到独立输入/输出（Y0 到 Y3） ，另一边连接 到公共输入/输出端（Z） 。 当 E 为低电平时，四个开关中的其中一个被 A0 和 A1 选通（低阻导通态）。当 E 为高电平时，所 有开关都处于高阻关断态，与 A0 和 A1 无关。 VDD 和 VSS 是连接到数字控制输入（A0、A1 和 E ）的电源电压。 化。（VDD - VEE）不会超过 9V。 e （VDD－VSS）的范围是 3～9V，模拟输入输出（Y0～Y3 和 Z）能够在最高 VDD，最低 VEE 之间变 对于用做数字多路选择开关，VEE 和 VSS 是连在一起的（通常接地）。 CD4052 主要应用于模拟多路选择开关、数字多路选择开关及信号选通。 or 封装形式：DIP16 / SOP16 / SSOP16 / TSSOP16 2、功能框图及引脚说明 i-c 2.1、功能框图 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 2 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：CD4052-AX-BJ-47 i-c or 逻辑图 e 电路图（一个开关） 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 3 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：CD4052-AX-BJ-47 2.2、引脚排列图 1 16 VDD Y2B 2 15 Y2A ZB 3 14 Y1A Y3B 4 13 ZA Y1B 5 12 Y0A E VEE 6 11 Y3A 7 10 A0 VSS 8 引脚 1 2 3 4 5 6 符 号 功 能 引脚 A1 8 符 号 功 能 Y0B B 路独立输入/输出 9 A1 选择输入 Y2B B 路独立输入/输出 10 A0 选择输入 ZB A、B 路各自共用输入/输出 11 Y3A A 路独立输入/输出 Y3B B 路独立输入/输出 12 Y0A A 路独立输入/输出 Y1B B 路独立输入/输出 13 ZA A、B 路各自共用输入/输出 E VEE 使能输入（低电平有效） 14 Y1A A 路独立输入/输出 负电源电压 15 Y2A A 路独立输入/输出 VSS 接地 16 VDD 正电源电压 i-c 7 9 or 2.3、引脚说明 e Y0B 2.4、功能说明（真值表、逻辑关系等） 输入 沟道导通 E L A1 A0 L L Y0A-ZA; Y0B-ZB L L H Y1A-ZA; Y1B-ZB L H L Y2A-ZA; Y2B-ZB L H H Y3A-ZA; Y3B-ZB H × × 无 注：1. H 是高电平状态（较高的正电压） 2. L 是低电平状态（较低的正电压） 3.＂×＂是任意状态 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 4 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：CD4052-AX-BJ-47 3、电特性 3.1、 极限参数 符号 参数 条件 最小 最大 单位 VDD 电源电压范围 -0.5 +12 V VDD- VEE 电源电压范围 -0.5 +12 V 2 μA VDD+0.5 V IQ 静态电流 VI 输入电压范围 |IIH| 高电平输入电流 VDD=5V，VI= VDD 1 μA |IIL| 低电平输入电流 VDD=5V，VI= 0V 1 μA VIO 输入输出电压范围 VEE-0.5 VDD+0.5 V IIK 输入钳位电流 VI＜-0.5V 或 VI＞VDD+0.5V - ±20 mA IIOK 输入输出钳位电流 VIO＜VEE-0.5V 或 VIO＞VDD+0.5V - ±20 mA 开关导通电流 VO= -0.5V～VDD+0.5V - ±25 mA - ±50 mA 500 mW PD TSTG TOP 功耗 贮存温度 -65 +150 ℃ 工作温度 -40 +85 ℃ 焊接温度 10 秒 i-c TL VDD 或 GND 电流 or IDD，IGND -0.5 e IT VDD-VEE=12V DIP 封装 245 SOP 封装 250 ℃ 3.2、推荐使用条件 符号 参数 条件 最小 典型 最大 单位 5.0 9.0 V VDD 电源电压 3.0 VEE 电源电压 -6.0 0 V VDD- VEE 电源电压 3.0 9.0 V VI 输入电压 0 - VDD V VIO 输入输出电压 VEE - VDD V VCC=3.0V - - 1000 ns VCC=5.0V - 500 ns VCC=6.0V - - 400 ns -40 - +85 ℃ tr,tf TOP 输入上升、下降时间 工作温度 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 5 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：CD4052-AX-BJ-47 3.3、电气特性 3.3.1、直流特性 参数 VDD - VEE (V) 符号 典型 最大 单 位 导通电阻 5 9 RON 350 80 2500 245 Ω 导通电阻 5 9 RON 115 50 340 160 Ω 导通电阻 5 9 RON 120 65 365 200 Ω 5 9 ΔRON 25 — 5 9 IOZZ 5 9 IOZY 通电阻的差值 关断态漏电流 （所有通道关断） 见图 1 Vis=0 见图 1 Vis=VDD－VEE 见图 1 Vis=0～VDD－VEE 10 — — — — 1000 — — 见图 1 nΑ E 处于 VDD nΑ E 处于 VEE or 关断态漏电流 Ω Vis=0～VDD－VEE e 任意两个通道导 条件 — 200 i-c （任一通道） 图1 导通电阻的测试 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 6 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I or e 编号：CD4052-AX-BJ-47 图2 导通电阻是输入电压的函数（Iis=200μΑ VSS=VEE=0V） i-c 3.3.2、交流特性（VSS=VEE=0V；Tamb=25℃；输入跃变时间≤20ns） 一块电路的动态 功率耗散（P） Vis → Vos 传输延时 An → Vos 功率计算公式（μW） 5 9 1300fi+∑(f0CL)×VDD2 CL 是负载电容(pF) 6100fi+∑(f0CL)×VDD2 ∑(f0CL)是输出之和 fi 是输入频率(MHz) f0 是输出频率(MHz) VDD 是电源电压(V) VDD（V） 符号 典型 最大 单 位 备注 高到低 5 9 tPHL 10 5 20 10 ns 注释 1 低到高 5 9 tPLH 10 5 20 10 ns 注释 1 高到低 5 9 tPHL 注释 2 5 9 tPLH 305 135 300 150 ns 低到高 150 65 150 75 ns 注释 2 参数 传输延时 VDD（V） 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 7 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 禁止 时间 高 5 9 tPHZ 低 5 9 tPLZ 高 5 9 tPZH 低 5 9 tPZL E →Vos 输出 使能 时间 E →Vos 失真 （正弦波响应） 任意两个通道 之间的干扰 串扰，使能端或 选择端到输出 95 90 190 180 ns 注释 3 100 90 205 180 ns 注释 3 130 55 260 115 ns 注释 3 120 50 240 100 ns 注释 3 % 注释 4 5 9 0.25 0.04 5 9 — 5 9 5 9 导通态频率响应 5 9 1 — 50 — MHz 注释 5 mV 注释 6 or 关断态 e 输出 编号：CD4052-AX-BJ-47 1 13 40 MHz 注释 7 MHz 注释 8 注释：Vis 是 Y 或 Z 端的输入电压，Vos 是 Y 或 Z 端的输出电压 1. RL=10KΩ到 VEE ；CL=50pF 到 VEE ； E = VSS；Vis=VDD (方波)；如图 3 所示 i-c 2. RL=10KΩ；CL=50pF 到 VEE ； E = VSS；An=VDD (方波)；测量 tPLH 时 Vis=VDD,RL 到 VEE; 测量 tPHL 时 Vis=VEE, RL 到 VDD，如图 3 所示 3. RL=10KΩ；CL=50pF 到 VEE ； E = VDD (方波)；测量 tPHZ 和 tPZH 时，Vis=VDD，RL 到 VEE ；测量 tPLZ 和 tPZL 时；Vis=VEE,RL 到 VDD；如图 3 所示 4. RL=10KΩ；CL=15Pf；通道开通；Vis=VDD（P-P）/2(正弦波，在 VDD/2 处对称)，fis=1KHz；如图 4 所 示 5. RL=1KΩ；Vis=VDD（P-P）/2(正弦波，在 VDD/2 处对称)；20lg(Vos/Vis)=-50dB；如图 5 所示 6. RL=10KΩ到 VEE ；CL=15pF 到 VEE ； E 或 An=VDD (方波)；干扰是│Vos│(峰值)；如图 3 所示 7. RL=1KΩ；CL=5pF；通道关断；Vis=VDD（P-P）/2(正弦波，在 VDD/2 处对称)；20lg(Vos/Vis)=-50dB； 如图 4 所示 8. RL=1KΩ；CL=5pF；通道开；Vis=VDD（P-P）/2(正弦波，在 VDD/2 处对称)；20lg(Vos/Vis)=-3dB；如图 4 所示 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 8 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I e 编号：CD4052-AX-BJ-47 or 图3 i-c 图4 图5 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 9 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：CD4052-AX-BJ-47 4、应用说明 i-c or e 电路工作区域 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 10 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：CD4052-AX-BJ-47 5、封装尺寸与外形图 i-c or e 5. 1、DIP16-外形图与封装尺寸 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 11 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：CD4052-AX-BJ-47 i-c or e 5. 2、SOP16 外形图与封装尺寸 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 12 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：CD4052-AX-BJ-47 i-c or e 5.3、SSOP16 外形图与封装尺寸 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 13 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：CD4052-AX-BJ-47 i-c or e 5.4、TSSOP16 外形图与封装尺寸 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 14 页 共 15 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：CD4052-AX-BJ-47 6、声明及注意事项： 6.1、产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件名称 铅（Pb） 汞（Hg） 镉（Cd） 六阶铬 多溴联苯 多溴联苯 （PBBs） 醚（PBDEs） （Cr（Ⅵ） ） 引线框 ○ ○ ○ ○ ○ ○ 塑封树脂 ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○ 内引线 ○ ○ ○ ○ ○ ○ 装片胶 ○ ○ ○ ○ ○ ○ e ○：表示该有毒有害物质或元素的含量在 SJ/T11363-2006 标准的检出 限以下。 说明 ×：表示该有毒有害物质或元素的含量超出 SJ/T11363-2006 标准的限 量要求。 or 6.2 注意 在使用本产品之前建议仔细阅读本资料； 本资料中的信息如有变化，恕不另行通知； 本资料仅供参考，本公司不承担任何由此而引起的任何损失； 本公司也不承担任何在使用过程中引起的侵犯第三方专利或其它权利的责任。 i-c 7、联系方式： 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 地址：江苏省无锡市蠡园开发区滴翠路 100 号 9 栋 2 层 邮编：214072 电话：0510-81888895 网址：http://www.i-core.cn 传真：0510-85572700 市场营销部：江苏省无锡市蠡园开发区滴翠路 100 号 9 栋 2 层 邮编：214072 电话：0510-85572708 传真：0510-85887721 深圳办事处：广东省深圳市红荔西路香荔花园 12 栋 26F 邮编：518000 电话：0755-88370507 传真：0755-88370507 广州办事处：广州白云区广花公路乐鸣一街乐得花园 57 号 901 房 邮编：510000 电话：020-36743257 传真：020-36743257 应用技术服务： 应用部： 江苏省无锡市蠡园开发区滴翠路 100 号 9 栋 2 层 邮编：214072 电话：0510-85572715 传真：0510-85572700 广东省深圳市红荔西路香荔花园 12 栋 26F 邮编：518000 电话：0755-88370507 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 传真：0755-88370507 第 15 页 共 15 页 版本：2012-01-B1
