物料型号:文档中列出了多个型号,例如SM3511、SM3516、SM3521、SM4532、SM5825、SM5835、SM5845、SM7835、SM7850、SM1040和SM1054等。
器件简介:顺翔诺SXN系列是无屏蔽表面贴装功率电感,具有低成本设计、小尺寸、高额定电流和低直流电阻等特点。这些电感符合RoHS、无卤和REACH标准。
引脚分配:文档中提供了电感的外形尺寸和推荐焊盘图案,但没有具体说明每个型号的引脚分配。
参数特性:电感值、直流电阻(DCR)、饱和电流(Isat)、额定电流(Irms)和自谐振频率(SRF)等参数在文档中有详细列出。例如,SM3511-2R2M型号的电感值为2.2μH,DCR为62mΩ,饱和电流为0.24A。
功能详解:文档中没有提供具体的功能详解,但从参数特性可以推断,这些电感主要用于电源管理,如DC/DC转换器等。
应用信息:这些电感适用于录像机、液晶电视、笔记本电脑、小型通信设备、汽车电子等领域。

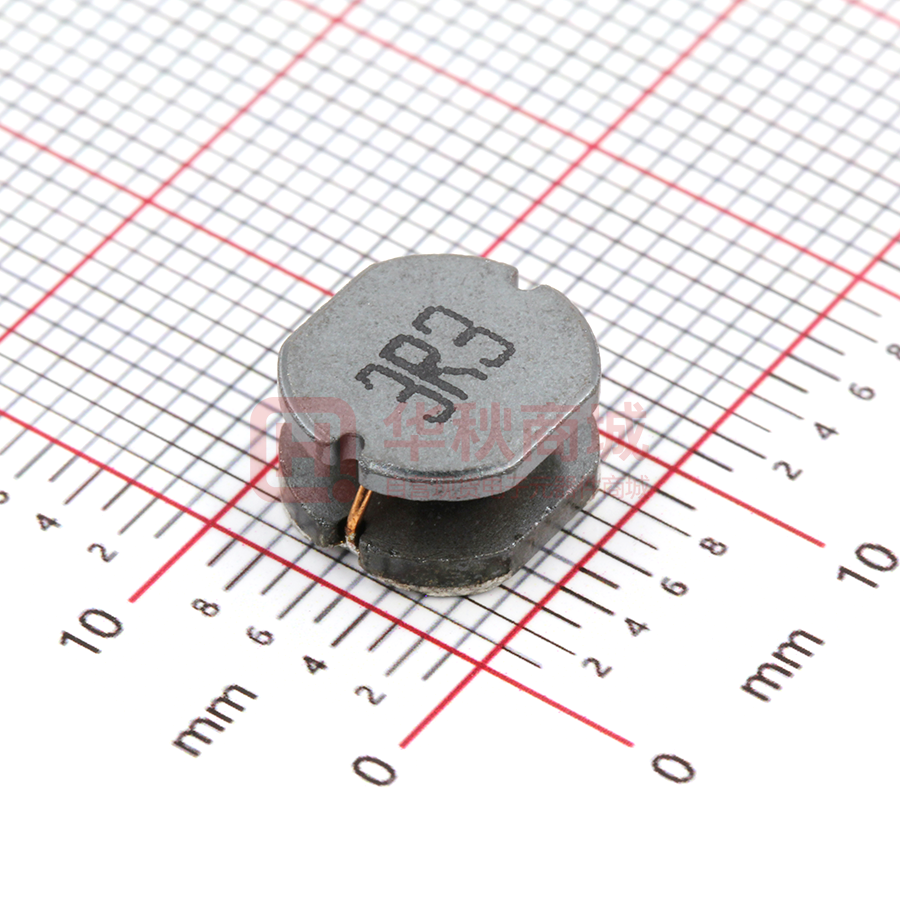

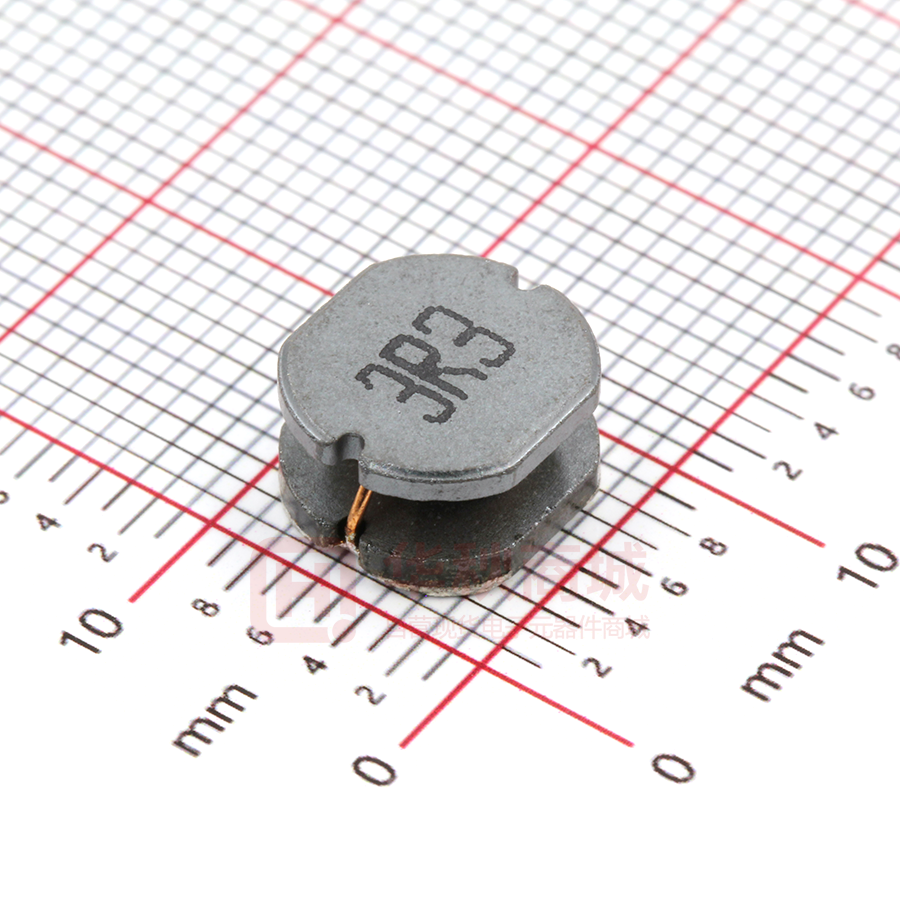

封装信息:提供了电感的外形尺寸,例如SM1054型号的尺寸为10.0×9.0×5.4mm。封装类型为无屏蔽SMT功率电感。
环境数据:工作温度范围为-40℃至+125℃,包括线圈自身温升。
测试设备:使用HP4284A、HP4285A或同等仪器测量电感值,HP4284+42841A测量电流,Agilent E4991A测量自谐振频率,Chroma 16502或同等仪器测量直流电阻。
产品型号:型号标识方式为“SM”后跟数字型号,例如SM1054 100。
包装:提供散装(Bulk Package)和编带(Tape & Reel)两种包装方式。
