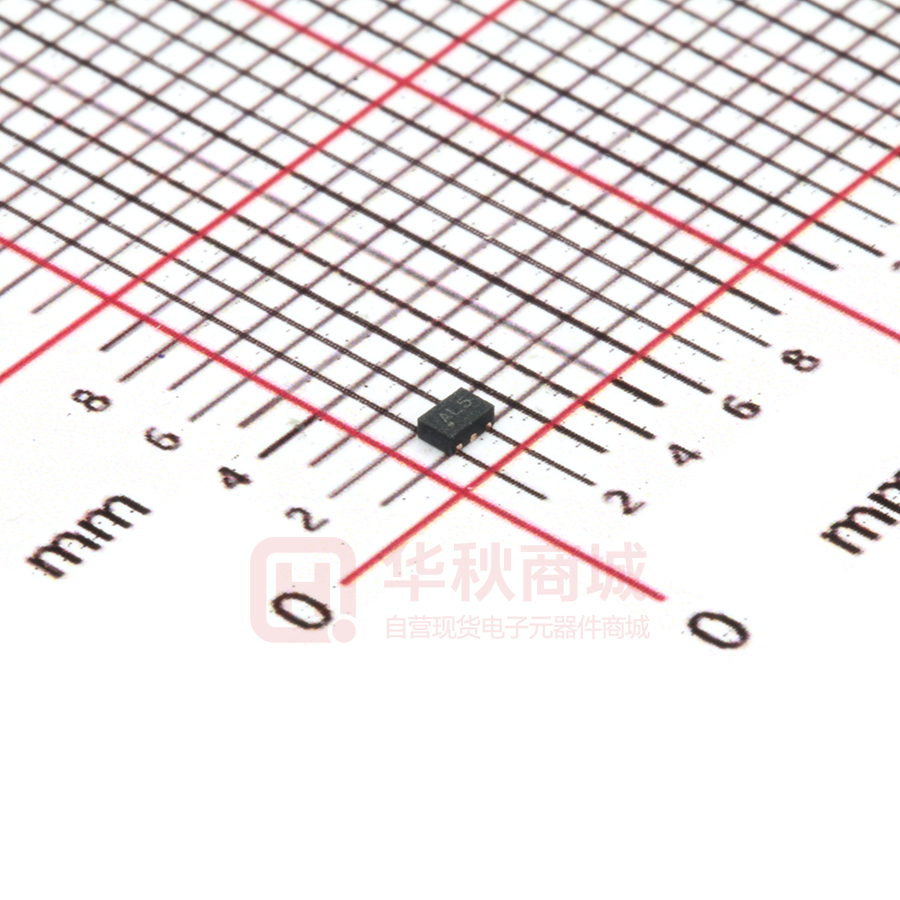

AT2659

AT2659

  • 厂商:

    ICOFCHINA(中科)

  • 封装:

    DFN6_1.5X1MM

  • 描述:

    L1频段卫星导航射频前端低噪声放大器芯片

  • 数据手册
  • 价格&库存
AT2659 数据手册
杭州中科微电子有限公司 L1频段卫星导航射频前端低噪声放大器芯片 AT2659 1. 概述 AT2659 是一款具有高增益、低噪声系数的低噪声放大器(LNA)芯片,支 持L1频段多模式全球卫星定位,可以应用于GPS、北斗二代、伽利略、Glonass 等GNSS导航接收机中。芯片采用先进的SiGe工艺制造,采用1.5 mm X 1 mm × 0.78 mm的6 pin DFN封装。 应用 自动导航 定位功能移动设备 个人导航仪 集成GPS的手机 笔记本/PAD 水下导航 航空设备 AT2659 地址:杭州市 滨江区 江南大道3850号创新大厦 10 楼 第1页 杭州中科微电子有限公司 主要特点 支持北斗、GPS、GALILEO、GLONASS等L1频段的多个卫星导航系统; 典型噪声系数:0.80dB; 典型功率增益:21.5dB; 典型输入P1dB:-14dBm; 工作频率:1550MHz ~ 1615MHz; 电流消耗:4.3mA;  宽供电电压范围:1.4V ~ 3.6V;  2.5KV HBM ESD管脚保护电路; 内部集成的50Ω输出匹配电路; 外围电路简单 2. 管脚、功能和典型应用框图 图1. 典型应用框图 AT2659 地址:杭州市 滨江区 江南大道3850号创新大厦 10 楼 第2页 杭州中科微电子有限公司 管脚 名称 功能 1、2 GND 接地 3 RFIN 射频输入 4 VDD 电源 5 SHDN 工作(高电平),休眠(低电平), 6 RFOUT 射频输出 表1. 管脚说明 元件标号 描述 C1 LNA输入隔直电容,470pF C2 电源旁路电容,33 nF L1 LNA输入匹配电感 6.8 nH 表2. 外围元件说明 3. 直流电学特性 参数 条件 电源电压 电源电流 数字输入逻辑高电平 AT2659 最小值 典型值 最大值 单位 1.4 3.0 3.6 V SHDN =1 4.3 SHDN =0 2 1.1 地址:杭州市 滨江区 江南大道3850号创新大厦 10 楼 mA 4 uA V 第3页 杭州中科微电子有限公司 数字输入逻辑低电平 RFIN 直流偏置电压 0.4 SHDN =1 V 0.83 V 4. 交流电学特性:表一(中心频率1575.42 MHz,2.85V供电电压下) 参数 条件 工作频率 最小值 典型值 最大值 单位 1550 1575.42 1615 MHz 功率增益 21.5 dB 噪声系数 0.80 dB 15 dB 输出回损 15 dB 反向隔离 30 输入回损 L1:6.8nH 输入IP3 注1 输入P1dB -5 dBm -14 dBm 注1:采用偏离中心频率(1575.42MHz)分别为5MHz和10MHz的两路输入信号,输 入信号强度为-40dBm; 5. 交流电学特性:表二(中心频率1561.098 MHz,3V供电电压下) 参数 条件 工作频率 典型值 最大值 单位 1550 1561.098 1615 MHz 功率增益 20.5 噪声系数 0.80 输入回损 AT2659 最小值 L1:6.8nH 15 地址:杭州市 滨江区 江南大道3850号创新大厦 10 楼 dB 0.93 dB dB 第4页 杭州中科微电子有限公司 输出回损 15 反向隔离 32 输入IP3 注2 输入P1dB dB -5 dBm -14 dBm 注2:采用偏离中心频率(1561.098MHz)分别为5MHz和10MHz的两路输入信号, 输入信号强度为-40dBm; 6. 交流电学特性:表三(中心频率1602 MHz,3V供电电压下) 参数 条件 工作频率 最小值 典型值 最大值 单位 1550 1602 1615 MHz 功率增益 21.5 噪声系数 0.80 输入回损 dB 0.93 dB 15 dB 输出回损 15 dB 反向隔离 31 L1:6.8nH 输入IP3 输入P1dB 注3 -5 dBm -14 dBm 注3:采用偏离中心频率(1575.42MHz)分别为5MHz和10MHz的两路输入信号,输 入信号强度为-40dBm; AT2659 地址:杭州市 滨江区 江南大道3850号创新大厦 10 楼 第5页 杭州中科微电子有限公司 5. 典型工作特性 典型工作条件为:评估板板级测试,温度为25℃,电源电压为2.85V,输入 信号为中心频率的信号(另有说明除外) 。 图一、噪声系数与供电电压的曲线 AT2659 地址:杭州市 滨江区 江南大道3850号创新大厦 10 楼 第6页 杭州中科微电子有限公司 图二、噪声系数与工作频率的曲线 图三、功率增益与供电电压的曲线 AT2659 地址:杭州市 滨江区 江南大道3850号创新大厦 10 楼 第7页 杭州中科微电子有限公司 图四、功率增益与工作频率的曲线 图五、输入回损与工作频率的曲线 AT2659 地址:杭州市 滨江区 江南大道3850号创新大厦 10 楼 第8页 杭州中科微电子有限公司 图六、输出回损与工作频率的曲线 AT2659 地址:杭州市 滨江区 江南大道3850号创新大厦 10 楼 第9页 杭州中科微电子有限公司 6. 封装说明 AT2659 地址:杭州市 滨江区 江南大道3850号创新大厦 10 楼 第 10 页
