MMBT2907A
AO3400
SI2305
SOT-23 Plastic-Encapsulate Transistors
MMBT2907A
TRANSISTOR (PNP)
FEATURES
z Epitaxial planar die construction
z Complementary NPN Type available(MMBT2222A)
Base 2.Emitter 3.Collector
SOT-23 Plastic Package

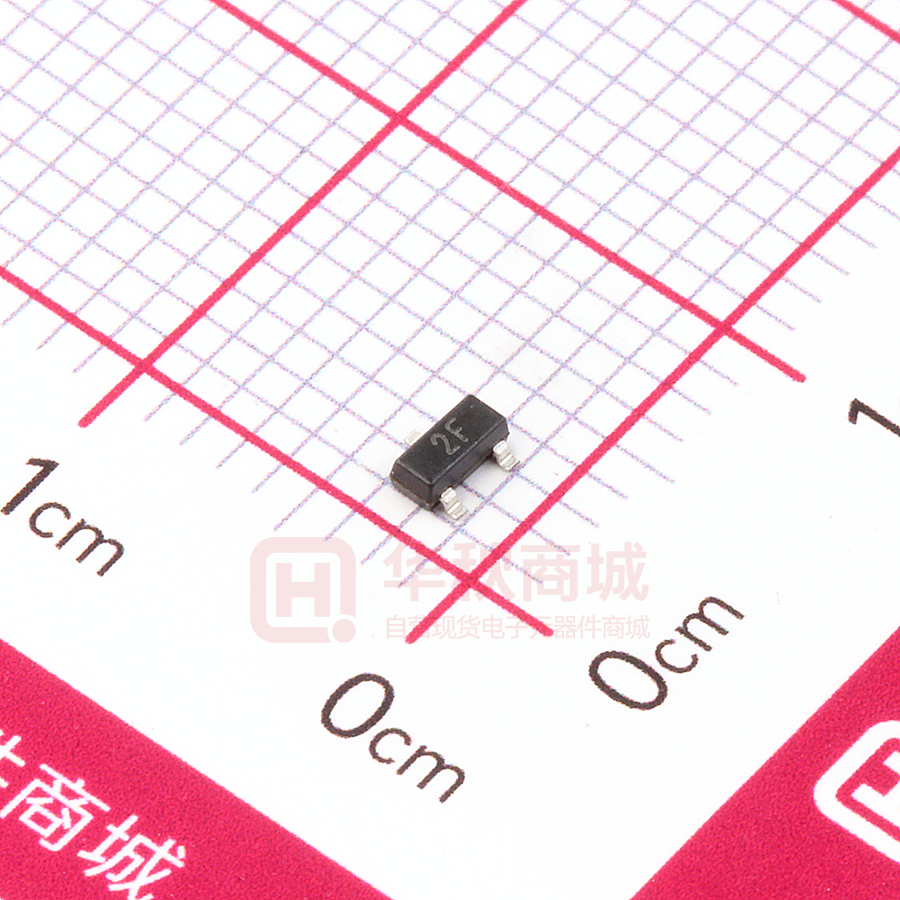

Marking: 2F
MAXIMUM RATINGS (Ta=25℃ unless otherwise noted)
Symbol
Parameter
Value
Unit
VCBO
Collector-Base Voltage
-60
V
VCEO
Collector-Emitter Voltage
-60
V
VEBO
Emitter-Base Voltage
-5
V
IC
Collector Current -Continuous
-600
mA
PD
Total Device Dissipation
250
mW
RθJA
Thermal Resistance Junction to Ambient
500
℃/W
TJ
Junction Temperature
150
℃
Tstg
Storage Temperature
-55 to +150
℃
ELECTRICAL CHARACTERISTICS (Ta=25℃ unless otherwise specified)
Parameter
Symbol
Test conditions
Min
Collector-base breakdown voltage
V(BR)CBO
IC=-10μA,IE=0
-60
V
Collector-emitter breakdown voltage
V(BR)CEO*
IC=-10mA,IB=0
-60
V
Emitter-base breakdown voltage
V(BR)EBO
IE=-10μA,IC=0
-5
ICBO
VCB=-50V,IE=0
Collector cut-off current
DC current gain
Collector-emitter saturation voltage
Base-emitter saturation voltage
Max
Unit
V
-10
nA
hFE(1)*
VCE=-10V,IC=-0.1mA
75
hFE(2)*
VCE=-10V,IC=-1mA
100
hFE(3)*
VCE=-10V,IC=-10mA
100
hFE(4)*
VCE=-10V,IC=-150mA
100
hFE(5) *
VCE=-10V,IC=-500mA
50
VCE(sat)*
IC=-150mA,IB=-15mA
-0.4
V
VCE(sat)*
IC=-500mA,IB=-50mA
-1.60
V
VBE(sat)*
IC=-150mA,IB=-15mA
-1
V
VBE(sat)*
IC=-500mA,IB=-50mA
-2.6
V
Transition frequency
fT
Delay time
td
Rise time
tr
Storage time
tS
Fall time
tf
www.tw-gmc.com
Typ
VCE=-20V,IC=-50mA,f=100MHz
VCE=-30V,IC=-150mA,B1=-15mA
VCE=-6V,IC=-150mA, IB1=- IB2=- 15mA
1
300
200
MHz
10
ns
40
ns
80
ns
30
ns
MMBT2907A
AO3400
SI2305
Typical Characteristics
Static Characteristic
-0.25
hFE
500
——
IC
COMMON EMITTER
VCE=-10V
Ta=25℃
-800uA
-720uA
-480uA
-0.10
-400uA
-320uA
-240uA
-0.05
IB=-80uA
-0
-2
-4
-6
VCEsat
-0.9
-8
——
-10
VCE
Ta=25℃
200
100
0
-0.1
-12
-1
(V)
-10
COLLECTOR CURRENT
IC
VBEsat
-1.2
-100
IC
-600
(mA)
—— IC
β=10
-0.6
Ta=100℃
-0.3
Ta=25℃
-0.8
Ta=100℃
-0.4
Ta=25℃
-1
-10
-100
COLLECTOR CURRENT
IC
-600
IC
-0.0
-600
-1
(mA)
-10
-100
COLLECTOR CURRENT
—— VBE
100
Cob/ Cib
IC
—
— VCB/ VEB
f=1MHz
IE=0/ IC=0
Ta=25℃
Cib
(pF)
-100
-600
(mA)
COMMON EMITTER
VCE=-10V
CAPACITANCE
Ta=100℃
-10
Ta=25℃
-1
-0.1
-0.0
-0.2
-0.4
-0.6
-0.8
-1.0
Pc
——
Ta
250
200
150
100
50
0
0
25
50
75
AMBIENT TEMPERATURE
www.tw-gmc.com
100
Ta
10
1
-0.1
-1
REVERSE VOLTAGE
BASE-EMMITER VOLTAGE VBE (V)
300
Cob
C
IC
COLLECTOR CURRENT
Ta=100℃
β=10
-0.0
COLLECTOR POWER DISSIPATION
Pc (mW)
300
-160uA
COLLECTOR-EMITTER VOLTAGE
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (V)
DC CURRENT GAIN
-560uA
BASE-EMITTER SATURATION
VOLTAGE VBEsat (V)
COLLECTOR CURRENT
-640uA
-0.15
-0.00
(mA)
400
hFE
-0.20
IC
(A)
COMMON EMITTER
125
150
(℃ )
1
2
-10
V
(V)
-20
MMBT2907A
AO3400
SI2305
PACKAGE OUTLINE
Plastic surface mounted package; 3 leads
www.tw-gmc.com
SOT-23
1
3
2
