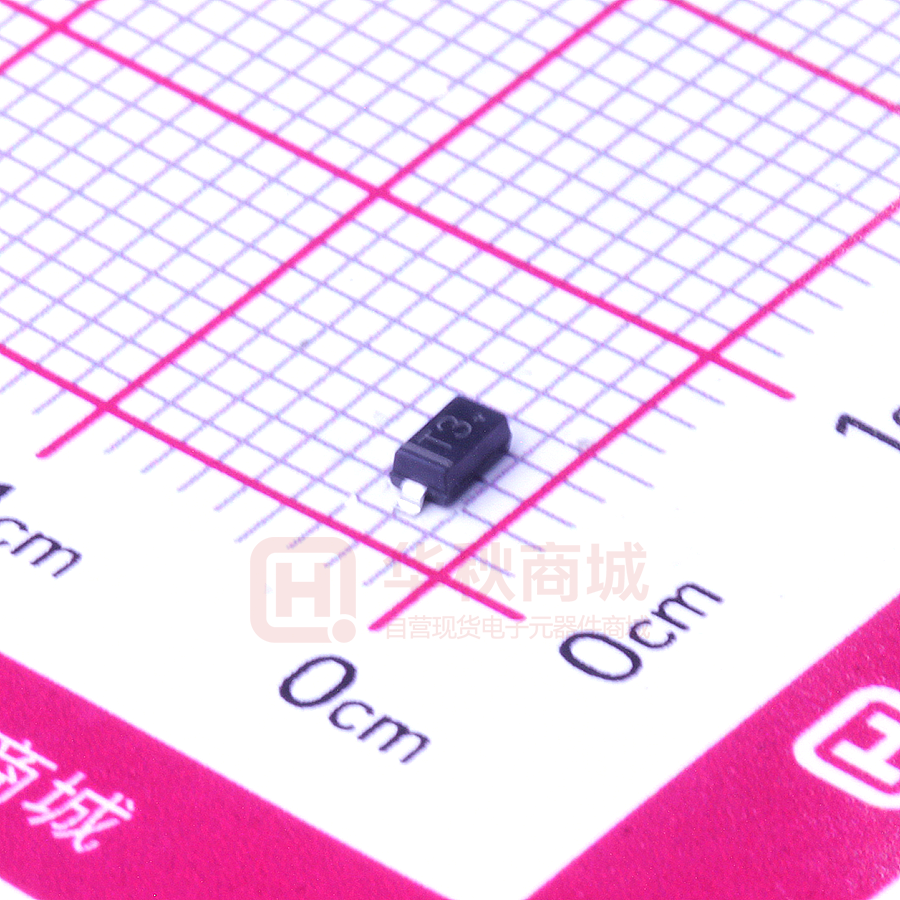

BAV21W
SWITCHING DIODE
FEATURES
High Conductance
Fast Switching
Small Surface Mount device
For General Purpose Switching Applications
SOD-123
MECHANICAL DATA
Case: SOD-123
Case Material: Molded Plastic. UL flammability
Classification Rating: 94V-0
Weight: 0.005 grams (approximate)
MAXIMUM RATINGS (TA = 25°C unless otherwise noted)
Parameter
Symbol
Value
Unit
Non-Repetitive Peak Reverse Voltage
VRM
250
V
DC Blocking Reverse Voltage
VR
200
V
RMS Reverse Voltage
VR(RMS)
141
V
Average Rectified Output Current
Non-Repetitive Peak Forward Surge Current @t@=8.3ms
IO
200
mA
IFSM
2.0
A
Power Dissipation
500
mW
Thermal Resistance From Junction To Ambient
PD
RθJA
250
°C/W
Junction Temperature
TJ
150
°C
Storage Temperature
TSTG
-55 ~+150
°C
ELECTRICAL CHARACTERISTICS (TA = 25°C unless otherwise specified)
Parameter
Symbol Min
Forward Voltage
V
Reverse current
Diode capacitance
IR
CD
Reverse recovery time
TRR
© SHENZHEN HOTTECH ELECTRONICS CO.,LTD
Typ
Max Unit
1.0
1.25
0.1
uA
5
pF
4
nS
Conditions
IF=100mA
IF=200mA
VR=200V
VR=0V,f=1MHz
IF=IR=30mA,Irr=0.1XIR ,RL=100Ω
E-mail:hkt@heketai.com
1/4
BAV21W
SWITCHING DIODE
Typical Characteristics
Forward
Characteristics
Reverse
Pulsed
Pulsed
Ta=100℃
100
(nA)
100
REVERSE CURRENT IR
30
T=
a 2
5℃
T=
a 1
00
℃
FORWARD CURRENT
IF
(mA)
Characteristics
1000
400
10
10
Ta=25℃
1
3
1
0.2
0.1
0.4
0.6
0.8
FORWARD VOLTAGE
1.0
VF
1.2
0
1.4
20
(V)
40
60
REVERSE VOLTAGE
80
VR
100
120
125
150
(V)
Power Derating Curve
Capacitance Characteristics
600
1.4
Ta=25℃
f=1MHz
(mW)
PD
400
1.0
POWER DISSIPATION
CAPACITANCE BETWEEN TERMINALS
CT (pF)
500
1.2
0.8
0.6
300
200
100
0.4
0
0
5
10
REVERSE VOLTAGE
15
VR
© SHENZHEN HOTTECH ELECTRONICS CO.,LTD
(V)
20
0
25
50
75
AMBIENT TEMPERATURE
E-mail:hkt@heketai.com
100
Ta
(℃)
2/4
BAV21W
SWITCHING DIODE
SOD-123 Package Outline Dimensions
Symbol
Dimensions In Millimeters
Dimensions In Inches
Min.
Max.
Min.
Max.
A
1.050
1.250
0.041
0.049
A1
0.000
0.100
0.000
0.004
A2
1.050
1.150
0.041
0.045
b
0.450
0.650
0.018
0.026
c
0.080
0.150
0.003
0.006
D
1.500
1.700
0.059
0.067
E
2.600
2.800
0.102
0.110
E1
3.550
3.850
0.140
0.152
L
0.500RE F
0.020 REF
L1
0.250
0.450
0.010
0.018
θ
0°
8°
0°
8°
SOD-123 Suggested Pad Layout
Note:
1.Controlling dimension: in millimeters
2.General tolerance: ±0.05mm
3.The pad layout is for reference purposes only
© SHENZHEN HOTTECH ELECTRONICS CO.,LTD
E-mail:hkt@heketai.com
3/4
BAV21W
SWITCHING DIODE
SOD-123 Tape and Reel
SOD-123 Embossed Carrier Tape
SOD-123 Tape Leader and Trailer
DIMENSIONS ARE IN MILLIMETER
TYPE
A
B
C
d
E
F
P0
P
P1
W
SOD-123
1.85
3.95
1.57
Ø1.55
1.75
3.50
4.00
4.00
2.00
8.00
TOLERANCE
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
SOD-123 Reel
DIMENSIONS ARE IN MILLIMETER
REEL OPTION
7’’ DIA
TOLERANCE
D
D1
D2
G
H
I
W1
W2
Ø178
54.40
13.00
R78
R25.60
R6.50
9.50
12.30
±2
±1
±1
±1
±1
±1
±1
±1
© SHENZHEN HOTTECH ELECTRONICS CO.,LTD
E-mail:hkt@heketai.com
4/4
