产 品 规 格 书
Data
sheet

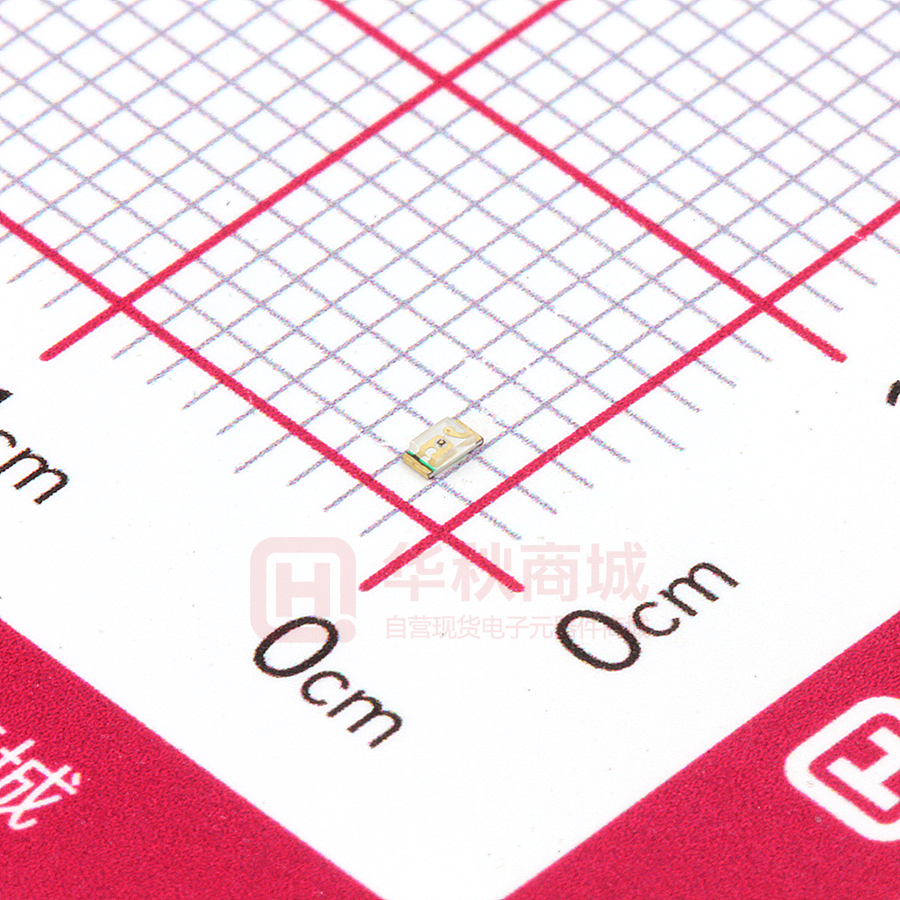

产品名称:0603-0.4T 橙色贴片式发光二极管
产品型号:
客
HQ19-2151UYOC
户:
客户料号:
版 本 号:
日
A.1
期:
2013-05-20
客户承认栏
制定:
审核:
核准:
HARVATEK OPTO-ELECTRONICS (SHENZHEN) CO., LTD.
宏 齐 光 电 子 (深 圳) 有 限 公 司
TEL: (0755)83742883
FAX: (0755)83744522
Web:
http://www.harvatek.cn
产 品 规 格 书
Part No. :
版本
A.1
HQ19-2151UYOC
发布日期
2013-05-20
页码
2 of 10
1. 产品描述
l
l
l
l
l
l
l
外观尺寸( L/W/H ) : 1.6×0.8×0.4 mm
颜色:高亮度橙光
胶体: 透明平面胶体
EIA规范标准包装
环保产品,符合ROHS要求
适用于自动贴片机
适用于红外线回流焊制程
2.外形尺寸及建议焊盘尺寸
①
Polarity
②
注:
1. 单位 : 毫米(mm)。
2. 公差 :如无特别标注则为± 0.1 mm。
3. 建议焊接温度曲线
有铅焊接
宏齐光电子(深圳)有限公司
无铅焊接
HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD.
http://www.harvatek.cn
产 品 规 格 书
Part No. :
版本
A.1
HQ19-2151UYOC
发布日期
页码
2013-05-20
3 of 10
4. 最大绝对额定值 (Ta=25℃)
参 数
符 号
最大额定值
单 位
消耗功率
Pd
75
mW
最大脉冲电流
(1/10占空比, 0.1ms脉宽)
IFP
70
mA
正向直流工作电流
IF
25
mA
反向电压
VR
5
V
工作环境温度
Topr
-30°C
~
+ 85°C
存储环境温度
Tstg
-40°C
~
+ 90°C
焊接条件
Tsol
回流焊 : 260°C ,10s
手动焊 : 300°C ,3s
五、光电参数
(Ta=25℃)
参数
符号
最小值 代表值 最大值
单位
测试条件
光强
IV
45
mcd
IF = 5mA
半光强视角
2θ1/2
120
deg
IF = 5mA
峰值波长
λP
609
nm
IF = 5mA
主波长
λd
nm
IF = 5mA
半波宽
Δλ
nm
IF = 5mA
正向电压
VF
2.0
V
IF = 5mA
反向电流
IR
5
μA
VR = 5V
宏齐光电子(深圳)有限公司
600615
609
30
1.7
HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD.
http://www.harvatek.cn
产 品 规 格 书
Part No. :
版本
HQ19-2151UYOC
发布日期
A.1
2013-05-20
页码
4 of 10
亮度分 BIN 规格
Bin
Min
Max
H1
H2
J1
J2
28.5
35
45
56
35
45
56
72
Unit
Condition
MCD
IF=5mA
电压分 BIN 规格
Bin
Min
Max
1
2
1.7
1.8
1.8
1.9
3
1.9
2.0
Unit
Condition
V
IF=5mA
波长分 BIN 规格
Bin
Min
Max
Unit
B
600
603
606
603
606
609
nm
C
D
宏齐光电子(深圳)有限公司
HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD.
Condition
IF=5mA
http://www.harvatek.cn
产 品 规 格 书
Part No. :
版本
A.1
HQ19-2151UYOC
发布日期
2013-05-20
页码
5 of 10
六、光电参数代表值特征曲线
注:
如无另外注明,测试环境温度为25 + 3°C
宏齐光电子(深圳)有限公司
HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD.
http://www.harvatek.cn
产 品 规 格 书
Part No. :
版本
A.1
HQ19-2151UYOC
发布日期
2013-05-20
页码
6 of 10
七、标签及标识:
HQG
CAT:光强 (单位(mcd))
CPN: XXXXXX
P/N:
HUE:波长 (单位(nm))
REF:电压 (单位(V))
RoHS
D: XX
CAT: XXXX
HUE: XXXX
REF: XXXX
LOT NO: XXXXXXXXXXXXXX
XXXXXXXXXXXX
QTY: XXXX
XX.XX.XX.XX.XX.XX-XX
φ60
八、 包装载带与圆盘尺寸
φ13.0
注:
1. 尺寸单位为毫米(mm)。
2. 尺寸公差是±0.1mm。
宏齐光电子(深圳)有限公司
HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD.
http://www.harvatek.cn
产 品 规 格 书
Part No. :
版本
HQ19-2151UYOC
发布日期
A.1
页码
2013-05-20
7 of 10
九、 圆盘及载带卷出方向及空穴规格:
十、包装:
内标签
外标签
干燥剂
圆盘
防潮防静电袋
抽真空、热封
10 bags/carton
5 cartons/box
宏齐光电子(深圳)有限公司
HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD.
http://www.harvatek.cn
产 品 规 格 书
Part No. :
版本
HQ19-2151UYOC
发布日期
A.1
页码
2013-05-20
8 of 10
十一、 信赖度测试:
类别
测试项目
工作寿命
高温高湿储存
测试环境
室温条件下以最大额定电流持续点亮;
以 20mA 测试。
IR-Reflow In-Board, 2 Times
环境温度Ta=85±5℃,相对湿度RH= 85%
测试时间
参考标准
MIL-STD-750D:102
1000 小时
6
(-24 小时,+72 小时) MIL-STD-883D:100
1000 小时
(+ 2小时)
5
JESD22-A101
耐久性测试
MIL-STD-883D:100
高温储存
环境温度Ta= 105±5℃
1000 小时
8
(-24小时,+72小时)
JIS C 7021:B-10
低温储存
1000 小时
JIS C 7021:B-12
(-24小时,+72小时)
温度循环
105℃ 〜 25℃ 〜 -55℃ 〜 25℃
30mins 5mins 30mins 5mins
10 次循环
冷热冲击
IR-Reflow In-Board, 2 Times
85 ± 5℃ 〜 -40℃ ± 5℃
10mins
10mins
10 次循环
抗锡试验
环境测试
环境温度 Ta= -55±5℃
焊锡温度 T.sol= 260 ± 5℃
红外回流焊
有铅制程
升温速度(183℃到最高值) :最大 3℃/秒
维持温度在 125(±25)℃: 不超过 120 秒
维持温度在 183℃以上: 60-150 秒
最高温度限制范围:235℃+5/-0℃
维持在235℃+5/-0℃时间:10-30 秒
降温速度: 最大 6℃/秒
红外回流焊
无铅制程
升温速度(217℃到最高值) :最大 3℃/秒
维持温度在 175(±25)℃: 不超过 180 秒
维持温度在 217℃以上: 60-150 秒
最高温度限制范围: 260℃+0/-5℃
维持在260℃+0/-5℃时间:20-40秒
降温速度: 最大 6℃/秒
可焊性试验
宏齐光电子(深圳)有限公司
焊锡温度 T.sol= 235 ± 5℃
浸入速度: 25±2.5 mm/秒
上锡率 ≧95% 焊盘面积
MIL-STD-202F:107
D
MIL-STD-750D:105
1
MIL-STD-883D:101
MIL-STD-202F:107
D
MIL-STD-750D:105
1
MIL-STD-202F:210
A
MIL-STD-750D:203
1
JIS C 7021:A-1
10 ± 1secs
2次
--------
MIL-STD-750D:203
1.2
J-STD-020C
--------
MIL-STD-750D:203
1.2
J-STD-020C
浸入时间:2±0.5 秒
HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD.
MIL-STD-202F:208
D
MIL-STD-750D:202
6
MIL-STD-883D:200
3
IEC 68 Part 2-20
JIS C 7021:A-2
http://www.harvatek.cn
产 品 规 格 书
Part No. :
版本
A.1
HQ19-2151UYOC
发布日期
2013-05-20
页码
9 of 10
十二、注意事项:
使用:
1. LED 是电流驱动元件,电压的细微变化会产生较大的电流波动,导致元件遭到破坏。客户应使用电
阻串联作限流保护。
2. 为了确保多颗 LED 并联使用时光色一致,建议每条支路使用单独电阻,如下图模式 A 所示;
如采用下图模式 B 所示电路,LED 光色可能因每一颗 LED 不同的伏安特性而造成光色差异。
电路模式 A
电路模式 B
3. 过高的环境温度会影响 LED 的亮度以及其他性能, 所以为能使 LED 有较好的性能表现应远离热源。
4. 光电参数公差:
正向电压 REF / VF: + 0.02V
亮度 CAT / IV:
+ 11%
波长 HUE / WLD:
+ 1nm
存储:
1. 未打开原始包装的情况下,建议储存的环境为: 温度: 5℃~30℃;湿度: 85%RH 以下。当库存超过两个
月,使用前应做除湿处理,条件 60℃/8 小时。
2. 打开原始包装后,建议储存环境为: 温度 5~30°C ;湿度 60% 以下。
3. LED 是湿度敏感元件,为避免元件吸湿,建议打开包装后,将其储存在有干燥剂的密闭容器内,或
者储存在氮气防潮柜内。
4. 打开包装后,元件应该在 168 小时(7 天)使用;且贴片后应尽快做焊接。
5. 如果干燥剂失效或者元件暴露于空气中超过 168 小时(7 天),应作除湿处理。
烘烤条件:60℃ , 24 小时。
ESD 静电防护
LED(特别是 InGaN 结构的蓝色、翠绿色、紫色、白色、粉红色 LED)是静电敏感元件, 静电或者
电流过载会破坏 LED 结构。LED 受到静电伤害或电流过载可能会导致性能异常,比如漏电流过大,VF
变低,或者无法点亮等等。所以请注意以下事项:
1. 接触 LED 时应佩戴防静电腕带或者防静电手套。
2. 所有的机器设备、工制具、工作桌、料架等等,应该做适当的接地保护(接地阻抗值 10Ω以内)。
3. 储存或搬运 LED 应使用防静电料袋、防静电盒以及防静电周转箱,严禁使用普通塑料制品。
4. 建议在作业过程中,使用离子风扇来压制静电的产生。
5. 距离 LED 元件 1 英尺距离的环境范围内静电场电压小于 100V。
宏齐光电子(深圳)有限公司
HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD.
http://www.harvatek.cn
产 品 规 格 书
Part No. :
版本
A.1
HQ19-2151UYOC
发布日期
2013-05-20
页码
10 of 10
清洗
建议使用异丙醇等醇类溶液清洗 LED,严禁使用腐蚀性溶液清洗。
焊接
1. 回流焊焊接条件参考第一页温度曲线。
2. 回流焊焊接次数不得超过两次。
3. 只建议在修理和重工的情况下使用手工焊接;最高焊接温度不应超过 300 度,且须在 3 秒内完成。
烙铁最大功率应不超过 30W。
4. 焊接过程中,严禁在高温情况下碰触胶体。
5. 焊接后,禁止对胶体施加外力,禁止弯折 PCB,避免元件受到撞击。
其他
1. 本规格所描述的 LED 定义应用在普通的的电子设备范围(例如办公设备、通讯设备等等)。如果
有更为严苛的信赖度要求,特别是当元件失效或故障时可能会直接危害到生命和健康时(如航天、
运输、交通、医疗器械、安全保护等等),请事先知会敝司业务人员。
2. 高亮度 LED 产品点亮时可能会对人眼造成伤害,应避免从正上方直视。
3. 出于持续改善的目的,产品外观和参数规格可能会在没有预先通知的情况下作改良性变化。
宏齐光电子(深圳)有限公司
HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD.
http://www.harvatek.cn
