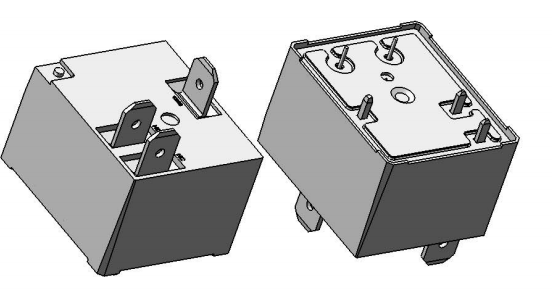

RA2-112L

PS No. Version Date 继 电 器 规 格 书 RELAY SPECIFICATION 品名/Product Description 零件编号/Part Number 客户名/Customer RA2-112L 客户批准/Customer Approval 盖章处/STAMPING AREA PD 冯旭强 发行批准 / Issued by SM R&D 余明亮 船山 PS-008-003 02 2014-11-18 变 更 履 历 / HISTORY 序号 日期 00 2012/5/22 初版 01 2014/3/7 更新参数 易圆 2014/11/18 变更最大连续施加电压 凌剑冰 02 变更项目 担当 余春燕 UL FILE No. FLAME CLASS E53664 骨架 Bobbin 外壳 Case RG301 5010GN6-30M8 FR530 RG305 E171666 E53664 E41938 E171666 材质 MATERIAL 底板 Base 4 铁芯 Core 铁 Steel 镀镍 Nickel Plated 5 轭铁 Yoke 铁 Steel 镀镍 Nickel Plated 6 衔铁 Armature 铁 Steel 镀镍 Nickel Plated 7 可动弹片 S.C.C M接点 M Contact 铜合金 Cu Alloy 可动接点 C Contact B接点 B Contact M端子 M Terminal B端子 B Terminal 银合金 Ag Alloy 13 线圈端子 Coil Terminal 铜包钢 Cu covered Steel 14 线材 Wire 聚氨脂漆包圆铜线 Polyurethane copper wire 15 胶水 Sealing Resin 16 绝缘片 Insulating sheet 环氧树脂 Epoxy LCP 8 9 10 11 12 02 3 Ver PBT 型号/处理方式 TYPE/TREATMENT 5010GN6-30M8X 零件名 Part PBT PBT PET PET 2 产品编号 Part Number 零件清单/PARTS LIST No. 1 RA2-112L PS-008-003 1. 型号 Type PS No.: 继电器规格书 Relay Specification 银合金 Ag Alloy 银合金 Ag Alloy 铜合金 Cu Alloy 铜合金 Cu Alloy 镀锡 Solder Coated 3UEW 155(F Class) S100P 旺荣电子（深圳）有限公司 E164502 E234867 E106764 Page:3/6 型号 Type RA2-112L 性能/SPECIFICATIONS 2.1 驱动部分/COIL SPECIFICATIONS VDC（在20℃时） VDC at 20℃ W（在20℃时） W at 20℃ Ω±10％（在20℃时） Ω±10％（at 20℃） mA±10％（在20℃时） mA±10％（at 20℃） VDC以下（在20℃时） VDC Max. at 20℃ VDC以上（在20℃时） VDC Min. at 20℃ VDC Max. 155％额定电压 VDC Max. 155％of Nominal 02 2.2 12 12 0.9 0.9 155 155 77.42 77.42 9.0 9.0 0.6 0.6 18.6 18.6 Ver 2.1.1 额定电压 Rated Coil Voltage 2.1.2 额定功率 Nominal Power 2.1.3 线圈电阻 Coil Resistance 2.1.4 额定电流 Nominal Current 2.1.5 吸合电压 Operate Voltage 2.1.6 释放电压 Release Voltage 2.1.7 最大连续施加电压 Max Power PS-008-003 2. 产品编号 Part Number PS No.: 继电器规格书 Relay Specification 开关部/CONTACT SPECIFICATION 2.2.1 开关类型 Contact Configuration 2.2.2 接点规格 N.O.: Contact Rating N.O.: N.C.: N.C.: 2.2.3 接触电阻 Contact Resistance 2.2.4 吸合时间 Operate Time 2.2.5 释放时间 Release Time 2.2.6 最大动作频率 Max. Switching Rate 单刀转换型 1 Form C 20 A 250VAC（阻性负载） 20 A @250VAC (Resistive) 10 A 250VAC（阻性负载） 10 A @250VAC (Resistive) 100 mΩ 以下， (初期值，DC 6V/1A条件下) 100 mΩ Max. @ Initiate, DC 6V/1A 500 mΩ 以下， (寿命试验后，DC 6V/1A条件下) 500 mΩ Max. @ After Life, DC 6V/1A 20 ms 以下（额定电压下） 20 ms Max. @ Rated Voltage 10 ms 以下（施加额定电压后断开时） 10 ms Max. @ Rated Voltage 300 次/分 （无负载） 300 ops./min. (no load). 6 次/分 （额定负载） 6 ops./min. (Rated load) 旺荣电子（深圳）有限公司 Page:4/6 2.3 型号 Type RA2-112L PS No.: 继电器规格书 Relay Specification 产品编号 Part Number 特性/GENERAL SPECIFICATION Insulation Resistance 2.3.2 介质耐压 Dielectric Strength 2.3.8 抗冲击 Shock 2.3.9 重量 Weight 2.3.10 焊锡条件 Solder ability 2.4 5 1X10 次以上（额定阻性负载条件下） 5 1X10 Cycle Min. @Rate Load） 1X105 次以上（额定阻性负载条件下） 1X105 Cycle Min. @Rate Load 1X106 次以上（无负载） 1X106 Cycle Min. @no load －40～85 ℃（无凝结时） ℃ @no condensation －40～85 20～85% RH（无凝结时） RH @no condensation 20～85% 10～55 Hz，双振幅 1.5mm 耐久 Mechanical 10 to 55 Hz, 1.5mm double amplitude 10～55 Hz，双振幅1.5mm 误动作 Operational 10 to 55 Hz, 1.5mm double amplitude 980 m/s2 Min（约100G） 耐久 Mechanical 980 m/s2 Min（100G approximately) 98 误动作 m/s2 Min（约10G） Operational 98 m/s2 Min（10G approximately) 33 克 33 g 5s @ 260°C (波峰焊) 5s @ 260°C (wave soldering) 02 2.3.4 机械寿命 Mechanical Life 2.3.5 使用环境温度 Temperature 2.3.6 使用环境湿度 Humidity 2.3.7 抗振动 Vibration MΩ以上（500VDC） MΩ Min@500VDC VAC/分钟(接点间) VAC/分钟(线圈/接点间) VAC@50/60Hz 1 min.(Between Open Contacts) VAC@50/60Hz 1 min.(Between Coil and Contacts) Ver 2.3.3 电气寿命 Electrical Life 1000 1000 1500 3500 1500 3500 PS-008-003 2.3.1 绝缘电阻 端子性能/TERMINAL CHARACTERSITICS 2.4.1 端子强度 Terminals strength 2.4.2 可焊性 Terminal solderbility 2.4.3 耐热性 Soldring Heat Resistance 5牛/10秒，任意方向静态压力，无异常，但端子弯曲可以 5N 10s,Thereshall be no abnormalities. (The curving of the terminal shall be acceptable) 260±5℃ 5s，端子头部3mm部分90%以上的面积有锡覆盖 （无铅焊锡） 260±5℃ 5s，In Case of lead lead free solder, 90% of the dipped portion shall be solderd. 10s 260°C或3s 350°C,端子头部3mm浸入锡中，无异常发生 10s @ 260°C or 3s @ 350°C ,There shall be no abnormalities. (wave soldering) 旺荣电子（深圳）有限公司 Page:5/6 2.5 型号 Type 产品编号 Part Number RA2-112L PS No.: 继电器规格书 Relay Specification 安全规格/SAFETY REQUIREMENTS 2.5.2 CQC标志认证 CQC 证书编号： Certificate No.: CQC12002078691 2.5.3 TUV规格认定 TUV 证书号 Certificate No. R 50228669 02 E345228 Ver 档案号： File No.: PS-008-003 2.5.1 UL规格认定（UL & C-UL） UL（UL & C-UL） 3. 捺印图/Mark Layout 注： 仅供参考. For reference only. 注/Remark 以中文版为准，英文版仅供参考。 Chinese version is the standard one,English version is only for information. 结束/ 旺荣电子（深圳）有限公司 Page:6/6 U-008-03C 32.5MAX 27.5MAX 7.2 3-6.35 20.4MAX 12VDC RA2-112L 0.6 N.O. 20A 250VAC N.C. 10A 250VAC C 2- 2-0.80 型 号 RA2 公差/TOLERANCES（.mm） 5 ±0.4 2-1.6 0.7 子图号 检图 承认 制图 周波 船山 作图日期 2012.04.25 版本 数量 1 比例 RA2 V1.0 页数 2:1 名称（用途） C型 图号 1/1 旺荣电子（深圳）有限公司 U-008-03C 单位：mm
