深圳市益嘉源电子有限公司
承 认 书
SPECIFICATION FOR APPROVAL
客 户 名 称:
深圳华秋电子有限公司
Customer Name:
客 户 料 号:
Customer P/N:
G4653284
产 品 名 称:
Product Name:
益 嘉 源 料 号:
YJYCOIN P/N:
承认书编号:
Specification No:
环形共模电感

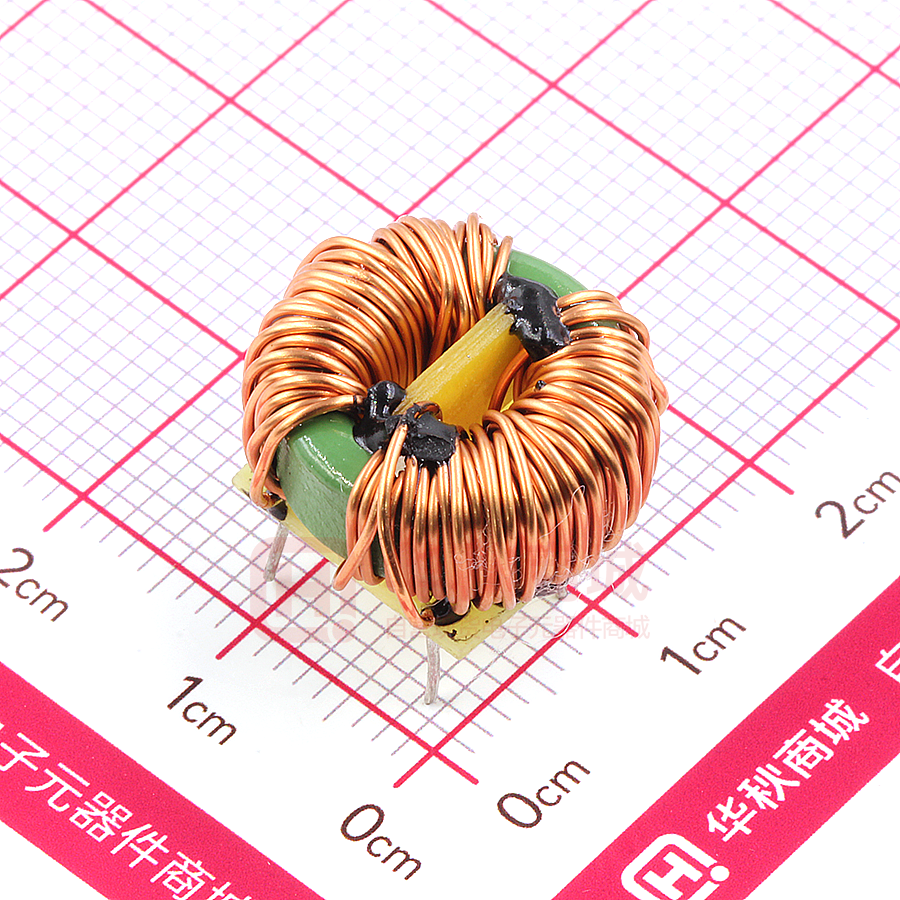

YT1495-20mH 卧式带底座
YJY-WI-202207260019
客户承认印章
制造厂商
Approval Signet
Manufacturer
拟制
黄小香
Draft
审核
方小维
Check
日期
Date
2022‐7‐26
日期 Date
Address:13/F, Block A, Building 1, Jingbei community, Xixiang street,
Bao'an District, Shenzhen
电话 Tel: 0755-27803896
传真 Fax: 0755-27803897
电子邮件 E‐mail: sales@yjycoin.com
网址 http// www.yjycoin.com
修 改 履 历 表
Modify Resume
修改日期
修改明细
Date modified
2022-7-26
文件新制订
File formulation
Modify Details
底板贴合磁芯本体位置保持居中
修改后版本号
Version No.
A1.0
一、规格及特性
1.一般特性
部品型号规格
YT1495
标称感值
20mH
工作温度
-25℃ ~ +100℃(包括产品自己的温升)
工作湿度
10% ~ 85%RH
保存环境温度
-25℃ ~ +85℃
保存环境湿度
10% ~ 90%RH
上机不良率
50 ppm Max
二、外观要求:
应无以下外观不良:
1. 一般不合格:排线不平整,针脚脏,脚变形等。
2. 严重不合格:排线交叉打结, 虚焊假焊,针脚发黄发黑,短路,CORE 断裂不良,产品
出现暗裂,漆包膜烧黑,漆包膜熔损或起泡,其它明显影响产品性能的不良。
三、参数性能(环境温度: 25±3℃, 相对湿度 20%-70%)
项 目
参 数
1
电感值
2
3
规
格
测试条件
测试设备
1062 或等同
20mH MIN
1KHz,0.25V
饱和电流
4ADC, 感值下降 30%Max
1KHz,0.25V
HM2791+HM2713 或等同
直流电阻
45 Ω MAX
25±3 ℃
502BC欧姆表 或等同
四、外形尺寸:
尺
寸
单位 (mm)
A
B
19.5 MAX
11MAX
五、焊接性能: (参考)
1.手工焊接
烙铁头温度:
400~430℃
焊接时间 :
3 秒/次
2. 波峰焊温度: 265℃±5℃
C
6±2
D
8REF
E
7REF
六,主要材料清单:
项目
材料名称
1.
磁芯
2.
线材
3.
锡
4
凡立水
UL 编号
材料描述
T1495C R10K
/
2UEW 0.5mm*45.5TS(REF)
两边分绕
Sn99.3/Cu0.7 无铅
BC-346-A
供应商
腾磁或同等
E174837
荣星或同等
/
亿诚达或千岛
E317427
DOLPHS
七、可靠性检验
检验项目
试验条件
性能要求
高温试验
参考:IEC60068-2-2
温度:+100±5℃;
放置时间:500±6Hrs;
测试结束室温放置 4Hrs 后方可测试电气特性
外观:无异常。
电值感:变化值在初始值20%以内。
电性能无短路或断线
低温试验
参考:IEC60068-2-1
温度:-25±5℃; 外观:无异常。
放置时间:500±6Hrs;
测试结束室温放置 4Hrs 后方可测试电气特性
外观:无异常
电值感:变化值在初始值20%以内。
电性能无短路或断线
高湿试验
参考:IEC60068-2-30
温度:60±2℃; 相对湿度90~95%RH;
放置时间:500±6Hrs;
测试结束室温放置 4Hrs 后方可测试电气特性
外观:无异常。
电值感:变化值在初始值20%以内。
电性能无短路或断线
热冲击试验
参考:IEC60068-2-14
第一阶段:温度:-40±3℃;时间:30±3min
第二阶段:温度:常温;时间:5min 之内
外观:无异常。
第三阶段:温度:+125±3℃;时间:30±3min 电值感:变化值在初始值20%以内。
第四阶段:温度:常温;时间:5min 之内;
电性能无短路或断线
试验回数:10 回
测试结束室温放置 4Hrs 后方可测试电气特性。
端子强度试验
参考:EIAJED-4702
端电极在此测试条件下,不得与产品本体分离。
施加力:9.8N(1kg)
施加时间:10±2sec
方向:X、Y
外观:无异常。
电值感:变化值在初始值20%以内。
电性能无短路或断线
机械冲击试验
参考:IEC60068-2-27
加速度:100G
脉冲持续时间:6ms。
波形:Half-sine.
从 3 个相互垂直的方向各冲击 3 次。
抗弯强度试验
参考:EIAJED-4702
端电极在此测试条件下,不得与产品本体分离。 外观:无异常。
偏转:2mm
电值感:变化值在初始值20%以内。
时间:30sec。
电性能无短路或断线
速度:1mm/ses
振动试验
可焊性试验
耐焊接热试验
跌落试验
外观:无异常。
电值感:变化值在初始值20%以内
电性能无短路或断线
参考:IEC60068-2-6
振幅:1.5mm。
频率:10-55-10HZ.
方向:X、Y、Z.
时间:每个方向 2 小时.(X、Y、Z 分别相互垂
值)
外观:无异常。
电值感:变化值在初始值20%以内。
电性能无短路或断线
参考:JESD22B-102D
焊锡温度:250±5℃
锡沉浸率:25.4±6.4mm/s
浸泡时间:5±0.5ses
外观:无异常。
电值感:变化值在初始值20%以内。
端电极新锡覆盖面达 95%以上
方法1:将端子在350±10℃的焊液中浸入4±1
秒后常温放置2小时以上
方法 2:峰值温度 260±5℃保持 20-40 秒回流
焊 接 两 遍 试 验 , 放 置 30 分 钟 后 检 测 ( Per
MIL-STD-202F)
外观:无异常。
电值感:变化值在初始值20%以内。
电性能无短路或断线
端子无松动及脱落现象。
1M 高/木质地板或水泥地板,从三个面三次落
地。
外观:无异常。
电值感:变化值在初始值20%以内。
电性能无短路或断线产品无裂纹
和破损现象。
八、存储条件:
环境温度:-25~85℃
相对湿度:10% ~ 90%RH
储存期限:0~24 个月
存储环境不应有酸性或碱性或其他化学腐蚀气体,且不允许阳光直射。
九、使用条件:
环境温度:-25℃~+100℃(包括产品自己的温升)
拆封后允许暴露时间:0~6 个月
