读卡模块产品介绍
信创应用部
2022.3.9
内容
• 读卡芯片特性
• 读卡模块901
• 读卡模块902
• 读卡模块903
• 应用场景
芯片HY9840特性
-
3.3V供电
-
低功耗模式,低至10uA
-
外部时钟 13.56MHz
-
SPI 接口,支持2M读写速率
-
最大收发数据 512 字节
- 支持14443 TYPEA
-
支持15693协议单载波,高速率
-
内置接收放大电路,外围器件少
-
外置功率电路
-
通用的50欧姆13.56MHz谐振天线
-
TSSOP20封装,PCB面积小
-
工作温度-40℃~85℃
-
ESD保护,人体模型,大于2KV
封装图
• TSSOP20
NC
1
20
VDD
VCC
2
19
GND
VSS
3
18
RF_REC
VCM
4
17
RF_SIG
16
RFCLK
15
RFTXD
7
14
OSCIN
8
13
OSCOUT
9
12
SCLK
10
11
MOSI
5
6
HY9840

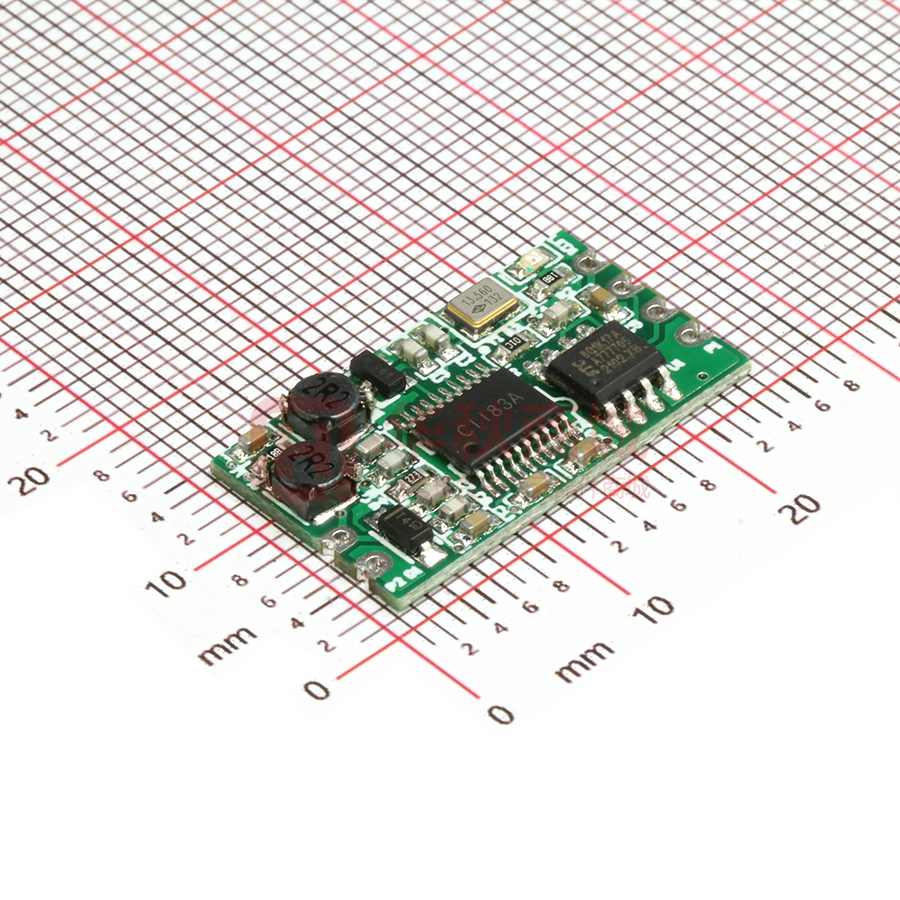

模块HYC901S
• 模块大小:14mm*25mm
• 3.3V供电
• UART接口
• 带一路天线接口
• 邮票孔接口结构
• 带电源指示灯
• 支持ISO/IEC 14443 TYPEA,15693协议
• 可读取M1卡
模块HYC902S
• 模块大小:54mm*36mm
• 5V供电
• UART接口
• 带三路天线接口
• 带一路板载天线
• 可进行多路天线轮询读卡
• 邮票孔接口结构
• 支持ISO/IEC 14443 TYPEA,15693协议
• 可读取M1卡
读卡模块C903S
• USB 2.0接口,通过USB供电
• 支持板载天线
• 支持ISO/IEC 14443 TYPEA,15693协议,支持Mifare 1卡
• 支持国密算法 SM1/SM2/SM3/SM4,支持RSA,DES,HASH国密
算法
• 带有工作指示灯,电源指示灯,蜂鸣器
• 外形小巧:25mm*35mm
应用场景
• HYC901S
• 校园澡堂刷卡
• 校园接水刷卡
• 门禁系统
• 食堂刷卡
• 会员卡管理
• 图书借阅
• HYC902S
• 闸机
• 门禁(里外刷卡)
• 宾馆取电
•THE END
• 谢谢
