BZT52CxxS Series
SOD-323 Plastic-Encapsulate Zener Diode
SOD-323
特征 Features
齐纳击穿阻抗低; Low Zener Impedance
最大功率耗散 200mW; Power Dissipation of 200mW
高稳定性和可靠性。High Stability and High Reliability
机械数据 Mechanical Data
封装: SOD-323 封装 SOD-323 Small Outline Plastic Package
极性: 色环端为负极 Polarity: Color band denotes cathode end
安装位置: 任意 Mounting Position: Any
极限值和温度特性(TA = 25℃ 除非另有规定)
Maximum Ratings & Thermal Characteristics (Ratings at 25℃ ambient temperature unless otherwise specified.)
参数 Parameters
符号 Symbol
数值 Value
单位 Unit
Pd
200
mW
功率消耗 Power Dissipation
1)
Vf
0.9 2)
V
正向压降 Forward Voltage @IF=10mA
Ts
-65-+150
存储温度 Storage temperature range
℃
Device mounted on ceramic PCB: 7.6mm x 9.4mm x 0.87mm with pad areas 25mm²
Short duration test pulse used to minimize self-heating effect
f=1KHz
电特性 (TA = 25℃ 除非另有规定)
1)
2)
3)
Electrical Characteristics (Ratings at 25℃ ambient temperature unless otherwise specified).
Zener Voltage Range
Device
Marking
Vz@Izt
Izt
Nom(V)
Min(V)
Max(V)
mA
Maximum Zener
3)
Impedance
Zzt
Zzk
Izk
@Izt
@Izk
mA
Ω
Maximum
Reverse Current
IR
VR
uA
V
Typical
Temperature
coefficent @
IZTC=mV/℃
Min
Max
Test
Current
IZTC
mA
BZT52C2V0S
WY
2.0
1.80
2.15
5
150
600
1.0
100
1.0
-3.5
0
5
BZT52C2V4S
WX
2.4
2.2
2.6
5
100
600
1.0
50
1.0
-3.5
0
5
BZT52C2V7S
W1
2.7
2.5
2.9
5
100
600
1.0
20
1.0
-3.5
0
5
BZT52C3V0S
W2
3.0
2.8
3.2
5
95
600
1.0
10
1.0
-3.5
0
5
BZT52C3V3S
W3
3.3
3.1
3.5
5
95
600
1.0
5
1.0
-3.5
0
5
BZT52C3V6S
W4
3.6
3.4
3.8
5
90
600
1.0
5
1.0
-3.5
0
5
BZT52C3V9S
W5
3.9
3.7
4.1
5
90
600
1.0
3
1.0
-3.5
0
5
BZT52C4V3S
W6
4.3
4.0
4.6
5
90
600
1.0
3
1.0
-3.5
0
5
BZT52C4V7S
W7
4.7
4.4
5.0
5
80
500
1.0
3
2.0
-3.5
0.2
5
BZT52C5V1S
W8
5.1
4.8
5.4
5
60
480
1.0
2
2.0
-2.7
1.2
5
BZT52C5V6S
W9
5.6
5.2
6.0
5
40
400
1.0
1
2.0
-2.0
2.5
5
BZT52C6V2S
WA
6.2
5.8
6.6
5
10
150
1.0
3
4.0
0.4
3.7
5
BZT52C6V8S
WB
6.8
6.4
7.2
5
15
80
1.0
2
4.0
1.2
4.5
5
BZT52C7V5S
WC
7.5
7.0
7.9
5
15
80
1.0
1
5.0
2.5
5.3
5
BZT52C8V2S
WD
8.2
7.7
8.7
5
15
80
1.0
0.7
5.0
3.2
6.2
5
BZT52C9V1S
WE
9.1
8.5
9.6
5
15
100
1.0
0.5
6.0
3.8
7.0
5
BZT52C10S
WF
10
9.4
10.6
5
20
150
1.0
0.2
7.0
4.5
8.0
5
BZT52C11S
WG
11
10.4
11.6
5
20
150
1.0
0.1
8.0
5.4
9.0
5
BZT52C12S
WH
12
11.4
12.7
5
25
150
1.0
0.1
8.0
6.0
10.0
5
BZT52C13S
WI
13
12.4
14.1
5
30
170
1.0
0.1
8.0
7.0
11.0
5
www.yongyutai.com
PAGE 1
BZT52CxxS Series
Zener Voltage Range
Maximum Zener
Impedance
Zzt
Zzk
Izk
@Izt
@Izk
mA
Ω
Maximum
Reverse Current
Typical
Temperature
coefficent @
IZTC=mV/℃
Min
Max
Test
Current
IZTC
Device
Marking
Nom(V)
Min(V)
Max(V)
mA
uA
V

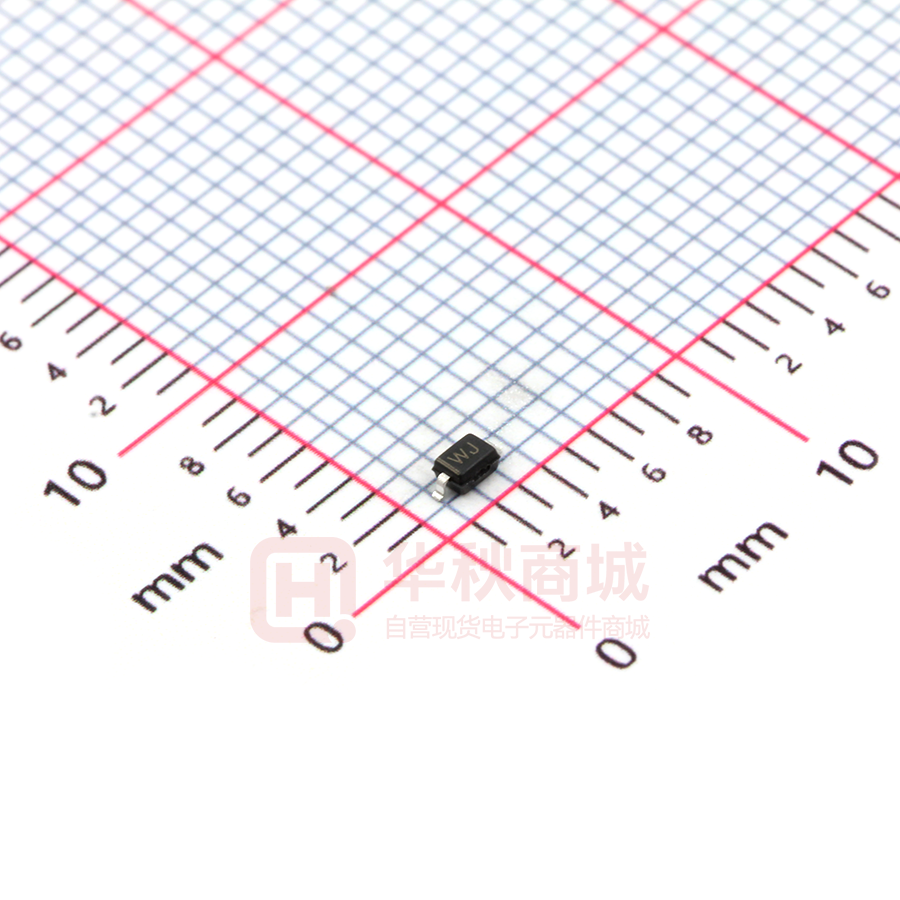

BZT52C15S
WJ
15
13.8
15.6
5
30
200
1.0
0.1
10.5
9.2
13.0
5
BZT52C16S
WK
16
15.3
17.1
5
40
200
1.0
0.1
11.2
10.4
14.0
5
BZT52C18S
WL
18
16.8
19.1
5
45
225
1.0
0.1
12.6
12.4
16.0
5
BZT52C20S
WM
20
18.8
21.2
5
55
225
1.0
0.1
14.0
14.4
18.0
5
BZT52C22S
WN
22
20.8
23.3
5
55
250
1.0
0.1
15.4
16.4
20.0
5
BZT52C24S
WO
24
22.8
25.6
5
70
250
1.0
0.1
16.8
18.4
22.0
5
BZT52C27S
WP
27
25.1
28.9
2
80
300
0.5
0.1
18.9
21.4
25.3
2
BZT52C30S
WQ
30
28.0
32.0
2
80
300
0.5
0.1
21.0
24.4
29.4
2
BZT52C33S
WR
33
31.0
35.0
2
80
325
0.5
0.1
23.1
27.4
33.4
2
BZT52C36S
WS
36
34.0
38.0
2
90
350
0.5
0.1
25.2
30.4
37.4
2
BZT52C39S
WT
39
37.0
41.0
2
130
350
0.5
0.1
27.3
33.4
41.2
2
BZT52C43S
WU
43
40.0
46.0
2
100
700
1.0
0.1
32.0
10.0
12.0
5
BZT52C47S
WV
47
44.0
50.0
2
100
750
1.0
0.1
35.0
10.0
12.0
5
BZT52C51S
WW
51
48.0
54.0
2
100
750
1.0
0.1
38.0
10.0
12.0
5
BZT52C56S
XW
56
52.0
60.0
2
135
700
1.0
0.1
39.0
10.0
12.0
5
BZT52C62S
6E
62
58.0
66.0
2
200
1000
1.0
0.2
47.0
10.0
12.0
5
BZT52C68S
6F
68
64.0
72.0
2
250
1000
1.0
0.2
52.0
10.0
12.0
5
BZT52C75S
6H
75
70.0
79.0
2
300
1000
1.0
0.2
57
10.0
12.0
5
Vz@Izt
Izt
IR
VR
mA
Breakdown characteristics
at Tj=constant (pulsed)
Forward characteristics
www.yongyutai.com
Admissible power dissipation versus ambient temperature
PAGE 2
BZT52CxxS Series
Pulse thermal resistance versus pulse duration
Dynamic resistance versus Zener current
Capacitance versus Zener voltage
Dynamic resistance versus Zener current
Dynamic resistance versus Zener current
Thermal differential resistance versus Zener voltage
www.yongyutai.com
PAGE 3
BZT52CxxS Series
Dynamic resistance versus Zener voltage
Temperature dependence of Zener voltage versus Zener
voltage
Temperature dependence of Zener voltage versus Zener
Change of Zener voltage versus junction temperature
voltage
Change of Zener voltage versus junction temperature
Change of Zener voltge from turn-on up to the point of thermal
equilibrium versus Zener voltage
www.yongyutai.com
PAGE 4
BZT52CxxS Series
SOD-323 PACKAGE OUTLINE Plastic surface mounted package
SOD-323
Symbol
Min.(mm)
1.000
A
A1
0.000
0.100
A2
0.800
0.900
b
0.250
0.350
c
0.080
0.150
D
1.200
1.400
E
1.600
1.800
E1
2.500
2.700
0.475REF
L
www.yongyutai.com
Max.(mm)
L1
0.250
0.400
θ
0º
8º
PAGE 5
