HoLR2728-3.5W-100mR-1%-15ppm

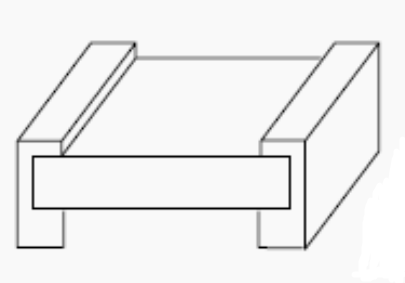

HoLR封体合金低温漂系列规格书 系列号 HoLR 修订日期 2019-04-17 版本号 Ho-A0 规格书 Specification 制造商:深圳市毫欧电子有限公司 HoLR2512 适用：本规格书适用于深圳市毫欧电子有限公司封体合金电阻 HoLR2512-低温漂系列产品选型。 包含：HoLR1206/ HoLR2010/ HoLR2512/ HoLR2725/ HoLR2728/ HoLR4527 等封装。  产品特点 Features： 合金芯片，封体工艺，焊接性能良好 高可靠性，高过载能力，产品精度高。 使用温度范围较宽无感型设计 电阻温度系数 TCR×10-6/℃≤15ppm ~50ppm 符合 ROHS 要求和无卤要求  产品名称 Product Name 封体合金电阻  产品型号 Product number Ho LR 2728 制造商 产品系列 封装 Ho 毫欧电子 LR 合金 3.5W 100mR 1% 15ppm 额定功率(W) 阻值(mR) 精度(%) 温度系数 TCR（ppm） 1206 0.5W~1W 1 mR ~50mR 0.5%~5% 2010 1W 1 mR ~100mR 0.5%~5% 15~50 15~50 2512 1W~3W 0.5 mR ~100mR 0.5%~5% 15~50 2725 4W 0.25 mR ~3mR 1%~5% 15~50 4 mR~100 mR 0.5%~5% 0.5 mR ~120 mR 0.5%~5% 15~25 15~50 2728 3W、3.5W、4W 4527 3W-5W 具体参数请查看下页详情 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-28153546 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLR 封体合金低温漂系列规格书  系列号 HoLR 修订日期 2019-04-17 版本号 Ho-A0 产品尺寸 Product Size 1206/2010/2512/2725/2728 4527 产品尺寸：mm TYPE HoLR1206 HoLR2010 Power Rating (W) 0.5 1 1 1 1.5 HoLR2512 2 3 HoLR2725 4 Dimensions (mm) W H T1 Resistance Range (mΩ) L 1~50 3.200± 0.254 1.600± 0.254 5.080± 0.254 2.540± 0.254 6.248± 0.254 3.302± 0.254 1.0~3 3.1~100 0.5~4 4.1~75 75.1~100 0.5~4 4.1~75 0.5 0.6~2.9 4.1~10 3~4 0.25、0.5 1 1.5 2 2.5 3 0.645± 0.254 0.508±0.254 0.787± 0.645± 0.787± 0.645± 0.645± 0.787± 0.645± 0.254 0.254 0.254 0.254 0.254 0.254 0.254 1.295±0.254 0.787±0.254 1.880±0.254 1.118±0.254 0.868±0.254 1.880±0.254 1.118±0.254 1.880±0.254 0.787± 0.254 1.118±0.254 T2 1.676±0.254 6.807± 0.254 6.452± 0.254 0.991± 0.254 1.092± 0.254 0.991± 0.254 2.159±0.254 0.889± 0.254 1.803±0.254 1.651±0.254 1.295±0.254 1.143±0.254 HoLR2728 3 3.5 4 4~100 6.706± 0.254 7.188± 0.254 0.991± 0.254 HoLR4527 3 5 0.5 0.6~5.0 5.1~120 11.430± 0.254 6.850± 0.254 1.500± 0.254 3.215±0.254 1.815±0.254 3.215±0.254 0.965±0.254 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-28153546 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLR 封体合金低温漂系列规格书 系列号 HoLR 修订日期 2019-04-17 版本号 Ho-A0  电气参数规格Electrical parameterSpecification Rated Number Max. Max. Power of Rated Overload T.C.R ( ppm / ℃ ) at Terminals Current Current 70℃ Type HoLR1206 22.36 A 44.72 A 1W 31.62 A 63.25 A 1W 31.62 A 63.25 A 1W 44.72 A 100.00 A 1.5 W 54.77 A 122.48 A 2W 63.25 A 141.42 A 3W 77.46 A 134.16 A 4W 126.49 A 252.95 A 2 HoLR2010 2 HoLR2512 2 HoLR2725 2 HoLR2728 2 HoLR4527  0.5 W 2 1 ~ 4 mΩ≦± 50 4.1 ~ 15 mΩ≦± 25 15.1 ~ 50 mΩ≦± 15 1 ~ 4 mΩ≦± 50 4.1 ~ 15 mΩ≦± 25 15.1 ~ 50 mΩ≦± 15 1 ~ 3 mΩ≦± 50 3.1 ~ 6.9 mΩ≦± 25 7 ~ 100 mΩ≦± 15 0.5 ~ 3 mΩ≦± 50 3.1 ~ 6.9 mΩ≦± 25 7 ~ 100 mΩ≦± 15 0.5 ~ 3 mΩ≦± 50 3.1 ~ 6.9 mΩ≦± 25 7 ~ 75 mΩ≦± 15 0.5 ~ 2.5 mΩ≦± 50 2.6 ~ 10 mΩ≦± 25 Resistance Range Operating Temperature D(± 0.5%) F(± 1%)、G(± 2%) Range J(± 5%) 7 ~ 50 mΩ 1 ~ 50 mΩ 7 ~ 50 mΩ 1 ~ 50 mΩ 7 ~ 100 mΩ 1 ~ 100 mΩ 7 ~ 100 mΩ 0.5 ~ 100 mΩ 7 ~ 75 mΩ 0.5 ~ 75 mΩ 7 ~ 10 mΩ 0.5 ~ 10 mΩ -- 0.25 ~ 3 mΩ ≦± 50 3W 3.5 W 27.39 A 29.58 A 47.43 A 51.23 A 4 ~ 7 mΩ≦± 25 7.1 ~100 mΩ≦± 15 4 ~ 100 mΩ 4W 31.62 A 63.25 A 4 ~ 7 mΩ≦± 25 7.1 ~50 mΩ≦± 15 4 ~ 50 mΩ 3W 5W 77.5A 100A 134A 173A ≦± 50 7 ~ 120 mΩ －55℃ ~ ＋170℃ 0.5 ~ 120 mΩ 功率曲线 Power curve 操作温度范围 - 55 ～+170 ℃电阻温度达到 70℃时降功率示意图 100 70 負 80 載 功 60 率 比 40 (%) 20 0 -55 0 25 50 75 100 125 150 170 環境溫度(℃) 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-28153546 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLR 封体合金低温漂系列规格书  系列号 HoLR 修订日期 2019-04-17 版本号 Ho-A0 额定电流计算公式 The rated current is calculated by the following Formu 額定電流:對於額定功率之直流或交流(商用週率有效值RMS(Root Mean Square,均方 根值)電流。可用下列公式求得，但求得之值若超過規格表內之最高電流時， 則以最高額定電流為其額定電流。 I = 額定電流(A) P=額定功率(W) R=阻值(Ω) I = P/R  建议焊盘尺寸 Recommended Solder Pad Dimension Land Pattern Dimensions Maximum TYPE Power Rating (Watts) HoLR1206 0.5 & 1.0 HoLR2010 1.0 HoLR2512 1.0 & 1.5 HoLR2512 2.0 HoLR2512 a b i 1.0~50.0 1.60 2.18 1.00 1.0~3.0 2.89 2.92 1.22 3.1~100.0 2.29 2.92 2.41 0.5~4.0 3.05 3.68 1.27 4.1~100.0 2.11 3.68 3.18 0.5~4.0 3.05 3.68 1.27 4.1~75.0 0.50 2.11 3.68 3.18 3.05 3.68 1.27 2.19 3.68 3.00 2.79 3.68 1.80 0.6~2.9 4.1~10.0 3.0 ~ 4.0 3.0 HoLR2725 4.0 0.25~3.0 3.18 6.86 1.32 HoLR2728 3.0、3.5 & 4.0 4.0~100.0 2.75 7.82 3.51 0.5~5.0 4.80 8.74 5.51 5.1~120 3.40 8.74 8.31 HoLR4527  Resistance Range (mΩ) 3.0 & 5.0 Unit : mm 建议焊接参数 / Recommended Customer Soldering Parameters IR Refiow Soldering Profile Wave Soldering Profile 260±5°C Max. 10secs 1 2 Time (minute) 3 4 Time (sec) 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-28153546 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLR封体合金低温漂系列规格书 系列号 HoLR 修订日期 2019-04-17 版本号 Ho-A0  机械性试验Mechanical test Item 項目 Conditions 條件 Specifications 規格 將金屬板微電阻浸漬於245± 5℃之爐中3 ± 1秒後取出置 導體吃錫面積應大於95%。 Solderability 於顯微鏡下觀察焊錫面積。 焊錫性 依據 JIS-C5201-1 4.17 Resistance to 將金屬板微電阻浸漬於20~25℃異丙醇溶劑中60± 5秒後 ≦± 0.5% ，取出靜置48小時以上，再量測阻值變化率。 Solvent 外觀無損傷 耐溶劑性試驗 依據JIS-C5201-1 4.29 Resistance to 將金屬板微電阻浸漬於260± 5℃之錫爐中10 ± 1秒，取出 ≦± 0.5% soldering heat 靜置60分鐘以上，再量測阻值變化率。 外觀無損傷 抗焊錫熱 依據JIS-C5201-1 4.18 ≦± 0.5% 震動頻率:10 Hz ~ 55 Hz ~ 10 Hz/分 外觀無損傷 振幅:1.5 mm Vibration 測試時間:12小時 (X.Y.Z 3個方向各4小時) 耐振性試驗 依據 JIS-C5201-1 4.22  环境试验Environmental Test Item 項目 High Temperature Exposure 高溫放置 Low Temperature Exposure 低溫放置 Conditions 條件 Specifications 規格 將金屬板微電阻置於170± 5℃之烤箱中1000小時，取出 ≦± 1.0% 靜置1小時以上再量測阻值變化率。 外觀無損傷。 依據 JIS-C5201-1 4.23.2 將金屬板微電阻放置-55± 2℃恆溫箱中1000小時，取出 ≦± 0.5% 後靜置60分鐘以上後再量測阻值變化率。 外觀無損傷。 依據 JIS-C5201-1 4.23.4 將金屬板微電阻置入冷熱循環機中，溫度為-55℃/15分鐘 Tamperature ，+150℃/15分鐘，共計循環1000次後取出，靜置60分鐘 cycling .以上再量測阻值變化率。 測試條件 (Rapid 最低溫度 -55 +0/-10℃ Tamperature 最高溫度 150 +10/-0℃ Change) 溫度保留時間 15 分鐘 溫度循環 依據 JIS-C5201-1 4.19 將金屬板微電阻置於恆溫恆濕循環機中,並依步驟1至步驟 Moisture 7(參考圖一) 施加10濕熱循環，取出靜置24小時以上再量 Resistance 測阻值變化率。 耐濕試驗 依據MIL-STD 202 Method 106 將金屬板微電阻置於85℃± 5℃/ 85 ± 5%RH之恆濕恆溫 Moisture 循環機中施加額定電流，90分鐘ON，30分鐘OFF，共 Life 1,000小時取出靜置60分鐘以上再量測阻值變化率。 高溫高濕 依據 JIS-C5201-1 4.24 將金屬板微電阻置於70± 2℃之烤箱中施加額定電流， 90分鐘ON，30分鐘OFF，共1,000小時取出靜置60分 Load Life 鐘以上再量測阻值變化率。 負荷壽命 依據 JIS-C5201-1 4.25 ≦± 0.5% 外觀無損傷。 ≦± 0.5% 外觀無損傷。 ≦± 0.5% 外觀無損傷。 ≦± 1.0% ≦± 2.0% (4527-3W & 4527-5W) 外觀無損傷。 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-28153546 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLR 封体合金低温漂系列规格书   HoLR 修订日期 2019-04-17 版本号 Ho-A0 彩带尺寸 Ribbon size(Unit:mm) DIM TYPE  系列号 A B W E F T1 T2 P P0 10× P0 P1 HoLR1206 3.48± 0.10 1.83± 0.10 8.0± 0.15 1.75± 0.10 3.5± 0.10 0.90 ± 0.10 0.20 ± 0.05 4.0± 0.10 4.0± 0.10 40.0± 0.20 2.0± 0.10 HoLR2010 5.45± 0.10 2.90± 0.10 12.0± 0.15 1.75± 0.10 5.5± 0.10 1.10 ± 0.10 0.23 ± 0.05 4.0± 0.10 4.0± 0.10 40.0± 0.20 2.0± 0.10 HoLR2512 6.74± 0.10 3.90± 0.10 12.0± 0.15 1.75± 0.10 5.5± 0.10 1.08 ± 0.10 0.24 ± 0.05 8.0± 0.10 4.0± 0.10 40.0± 0.20 2.0± 0.10 HoLR2725 7.15± 0.10 6.75± 0.10 12.0± 0.15 1.75± 0.10 5.5± 0.10 1.70 ± 0.10 0.25 ± 0.05 8.0± 0.10 4.0± 0.10 40.0± 0.20 2.0± 0.10 HoLR2728 7.15± 0.10 7.70± 0.10 12.0± 0.15 1.75± 0.10 5.5± 0.10 1.20 ± 0.10 0.25 ± 0.05 12.0± 0.10 4.0± 0.10 40.0± 0.20 2.0± 0.10 HoLR4527 11.80± 0.10 7.20± 0.10 24.0± 0.15 1.75± 0.10 11.5± 0.10 1.70 ± 0.10 0.30 ± 0.10 12.0± 0.10 4.0± 0.10 40.0± 0.20 2.0± 0.10 卷轴规格 Reel Specification Reel Type/ Tape W 7” reel for 8 mm tape 12.0 ± 0.5 7” reel for 12 mm tape 16.2 ± 0.5 7” reel for 24 mm tape 24.4 +2/-0 M 178 ± 1.0 A B 2.0 ± 0.5 13.2 ± 0.5 2.5 ± 0.5 13.5 ± 0.5 2.0 ± 0.5 13.2 ± 0.5 C D 60.0 ± 0.5 17.7 ± 0.5 60.0 ± 0.5 60.0 ± 0.5 包装方式 Packing Type HoLR1206 HoLR2010 HoLR2512 HoLR2725 HoLR2728 HoLR2728 Tape Width 8 mm 12 mm 12 mm 12 mm 12 mm 24 mm 包装数量( pcs/reel ) Emboss Plastic Type 12 mm Pitch 4 mm Pitch 8 mm Pitch 4000 pcs 2000 pcs 2000 pcs 1000 pcs 1000 pcs 500 pcs 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-28153546 | 传真: 0755-22630181 | 网址: www.moolee.com.cn
