SS52C-SS510C
SURFACE MOUNT SCHOTTKY BARRIER DIODES
VOLTAGE RANGE: 20 - 100V
CURRENT: 5.0 A
Features
!
Schottky Barrier Chip
!
!
!
!
Ideally Suited for Automatic Assembly
Low Power Loss, High Efficiency
For Use in Low Voltage Application
Guard Ring Die Construction
B

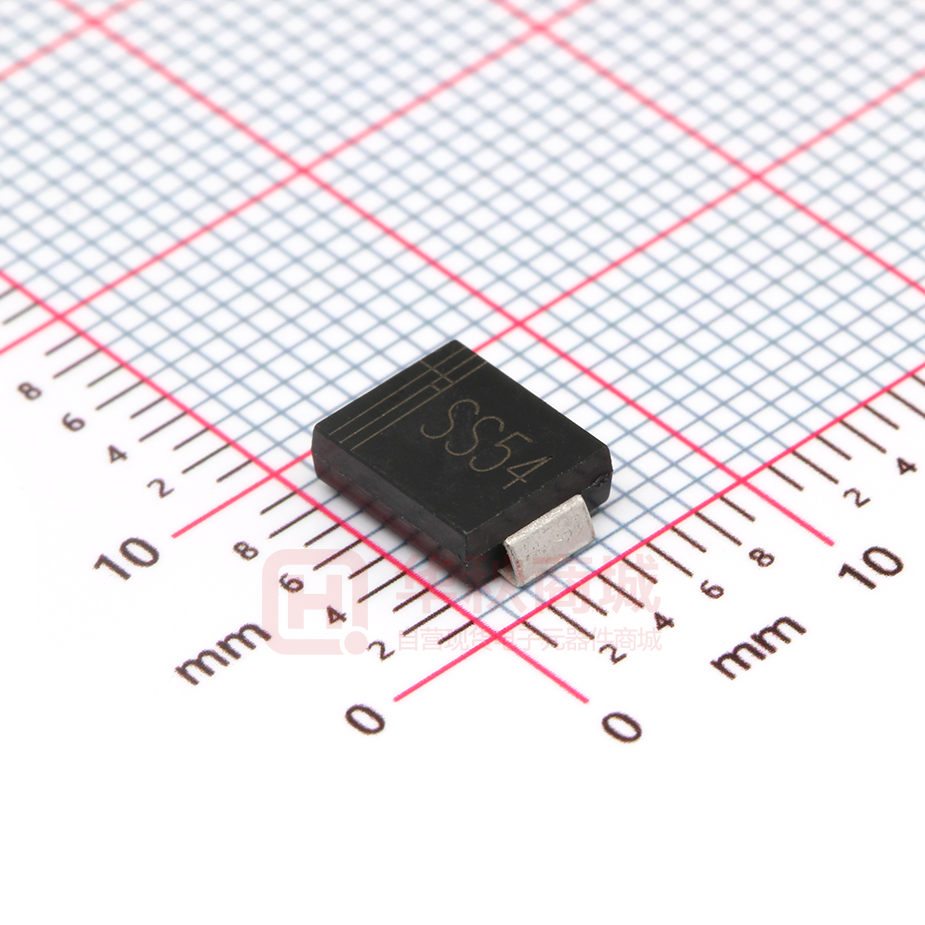

SMC/DO-214AB
Dim
Mechanical Data
A
! Case: SMC/DO-214AB, Molded Plastic
! Terminals: Solder Plated, Solderable
per MIL-STD-750, Method 2026
! Polarity: Cathode Band or Cathode Notch
! Marking: Type Number
! Weight: 0.21 grams (approx.)
C
D
J
H
G
E
Min
Max
A
5.59
6.22
B
6.60
7.11
C
2.75
3.18
D
0.15
0.31
8.13
E
7.75
G
0.10
0.20
H
0.76
1.52
J
2.00
2.62
All Dimensions in mm
Maximum Ratings and Electrical Characteristics
TA = 25C unless otherwise specified
Single phase, half wave, 60Hz, resistive or inductive load. For capacitive load, derate current by 20%.
Characteristic
Symbol SS52C SS53C SS54C SS55C SS56C SS58C SS510C
Maximum repetitive peak reverse voltage
Maximum RMS voltage
Maximum DC blocking voltage
Maximum average forward rectified current
at TL(see fig.1)
Peak forward surge current
8.3ms single half sine-wave superimposed on
rated load (JEDEC Method)
Maximum instantaneous forward voltage at 5.0A
TA=25 C
Maximum DC reverse current
at rated DC blocking voltage
TA=100 C
Typical junction capacitance (NOTE 1)
Typical thermal resistance (NOTE 2)
Operating junction temperature range
Storage temperature range
VRRM
VRMS
VDC
www.slkormicro.com
60
42
60
50
35
50
80
56
80
100
70
100
V
V
V
5.0
A
IFSM
150.0
A
IR
CJ
RθJA
TJ ,
TSTG
1
40
28
40
30
21
30
I(AV)
VF
Note:1.Measured at 1MHz and applied reverse voltage of 4.0V D.C.
2.P.C.B. mounted with 0.2x0.2”(5.0x5.0mm) copper pad areas
20
14
20
Unit
0.70
0.55
0.85
0.5
20
10
200
50.0
-65 to +125
-65 to +150
-65 to +150
V
mA
pF
C/W
C
C
FIG. 1- FORWARD CURRENT DERATING CURVE
5.0
4.0
Single Phase
Half Wave 60Hz
Resistive or
inductive Load
3.0
2.0
SS52C-SS56C
SS58C-SS510C
1.0
0
0
25
50
75
100
125
150
175
PEAK FORWARD SURGE CURRENT,
AMPERES
AVERAGE FORWARD RECTIFIED CURRENT,
AMPERES
SS52C-SS510C
FIG. 2-MAXIMUM NON-REPETITIVE PEAK FORWARD
SURGE CURRENT
150
120
90
60
30
0
8.3ms SINGLE HALF SINE-WAVE
(JEDEC Method)
1
10
AMBIENT TEMPERATURE, C
NUMBER OF CYCLES AT 60 Hz
FIG. 3-TYPICAL INSTANTANEOUS FORWARD
CHARACTERISTICS
FIG. 4-TYPICAL REVERSE CHARACTERISTICS
INSTANTANEOUS REVERSE CURRENT,
MILLIAMPERES
50
INSTANTANEOUS FORWARD
CURRENT,AMPERES
TJ=25 C
10.0
1
0.1
SS52C-SS54C
SS55C-SS56C
SS58C-SS510C
100
10
TJ=100 C
1
TJ=75 C
0.1
0.01
TJ=25 C
0.001
0.01
0
0.2
0.4
0.6
0.8
1.0
1.2
1.4
TRANSIENT THERMAL IMPEDANCE,
C/W
JUNCTION CAPACITANCE, pF
FIG. 5-TYPICAL JUNCTION CAPACITANCE
2000
TJ=25 C
100
10
0.1
1.0
10
20
40
60
80
100
FIG. 6-TYPICAL TRANSIENT THERMAL IMPEDANCE
100
10
1
0.1
0.01
0.1
1
10
100
REVERSE VOLTAGE,VOLTS
www.slkormicro.com
0
PERCENT OF PEAK REVERSE VOLTAGE,%
1.6
INSTANTANEOUS FORWARD VOLEAGE,
VOLTS
1000
100
t,PULSE DURATION,sec.
2
100
