MATERIAL:
HOUSING: PA46,UL94V-0,BLACK.
TERMINAL: PHOSPHOR BRONZE Ø=0.46MM,G/FU" GOLD PLATING.
SHIELD: C2680,T=0.20MM, 20 MIN NICKEL PLATING
ON ALL AREA.
TOP VIEW
MACHANICAL:
DURABILITY: 750 CYCLES MIN,12.5MM/MINUTE.
INSERTION FORCE: 2.2KG.F MAX.
RETENTION STRENGTH : 7.7KG.F BETWEEN JACK AND PLUG .
OPERATING TEMPERATURE: -40 ℃~+85℃.
STORAGE TEMPERATURE: -40°C~+85°C.
ALL CRITICAL DIMENSIONS WITH "*"
B
J1
1
3
2
FRONT VIEW
RIGHT SIDE VIEW
7
8
5
6
3
4
7
6
8
BACK VIEW
1
PCB SIDE TO PHY
C
5
4
ELECTRICAL:
VOLTAGE: 125 VOLTS AC.
CURRENT RATING : 1.5AMP.
DIELECTRIC STRENGTH : 1000 VAC RMS 50HZ OR 60HZ,1 MIN.
INSULATION RESISTANCE: 500 MEGA OHMS MIN. INITIAL
AFTER 500V DC FOR 1 MINUTE.
CONTACT RESISTANCE: SINGLE TERMINAL 30 MILLIOHMS MAX.
INITIAL 50 MILLIOHMS MAX. AFTER
DURABILITY TEST.
2
D
BOTTOM VIEW
RECOMMENDED PCB LAYOUT
VIEWED FROM COMPONENT SIDE
E
X.
± 0.30
X.°
± 5°
UNITS
.X
± 0.20
.X°
± 2°
MAT'L
.XX
± 0.10
.XX°
± 1°
.XXX ± 0.05
LEFT SIDE VIEW
1
.XXX° ± 0.5° FINISH
JACK SOCKET
CONNNECTOR
2
3
4
Q'TY
1
J1
2
3
4
5
J2
J3
J4
J5
6
7
8
J6
J7
J8
mm
NAME(INTENDED USE)
5
D
MINTRON CO.,LTD.
PART NO.(INTENDED USE)
TITLE:
APPD:
SUNNY
DWG NO.:
CHKD:
LISA
DR:
ZOE
6
C
CABLE SIDE
J8
B
2006-11-28
7

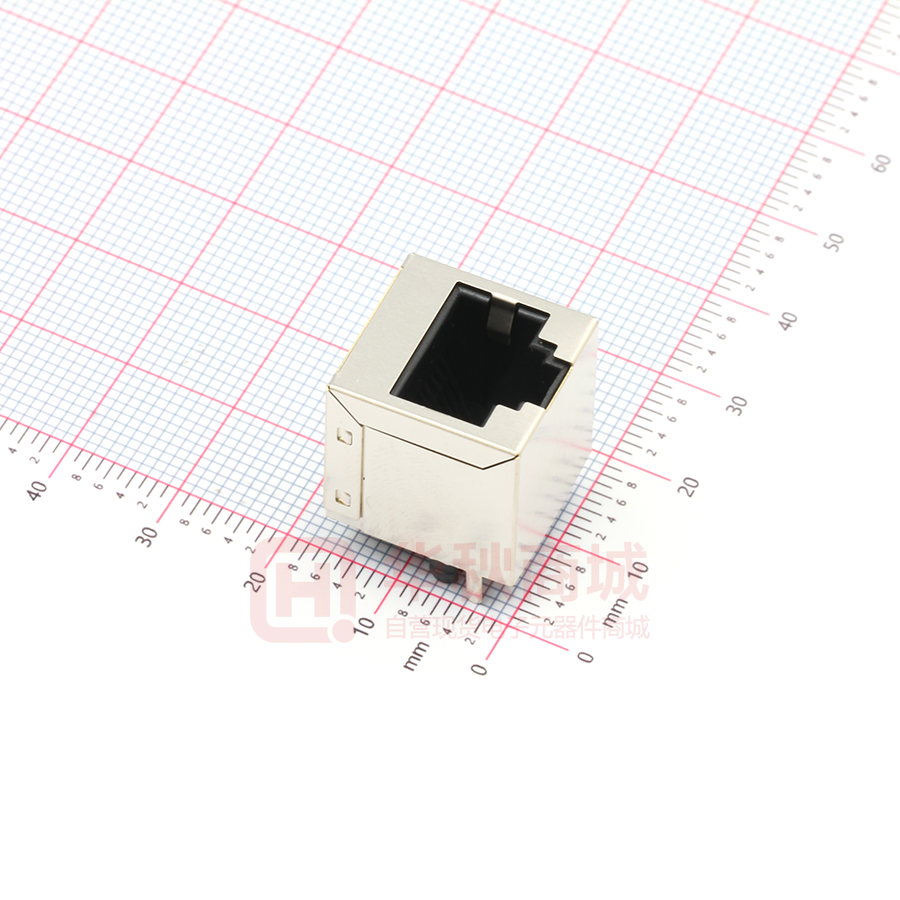

RJ45 5224 180°直插 带屏蔽无灯
MT5224GWA3D1Y1027
SCALE
1/1
SHEET
1/1
REV.
A
E
