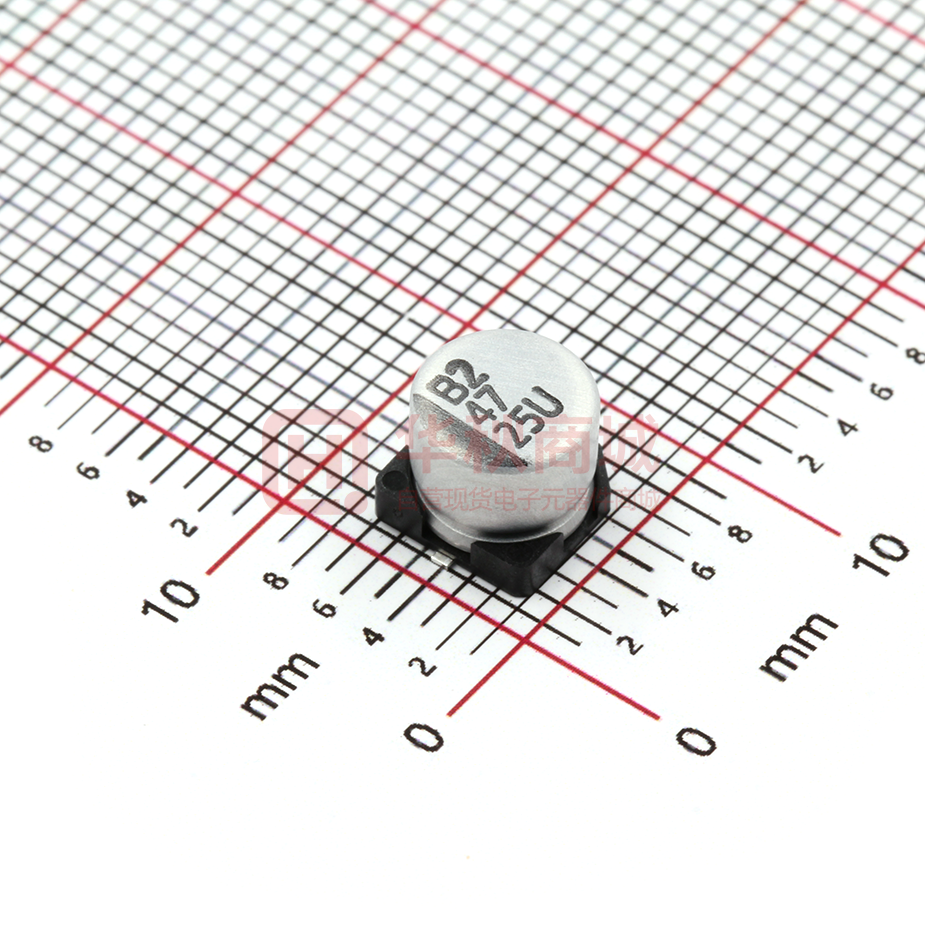

VEU470M1ETR-0606

内 内容 产品指南 容 2 - 27 ● 产品指南 1. 产品体系图 ..............................................................................................................................2 2. 产品系列一览表 .......................................................................................................................5 3. 高分子固液混合电容器与铝电解电容器使用注意事项 ..............................................................7 4. 高分子固态铝电解电容器使用注意事项 .................................................................................10 5. 引线型产品编码说明 ..............................................................................................................13 6. 贴片型产品编码说明 ..............................................................................................................15 7. 基板自立型产品编码说明.......................................................................................................16 8. 螺栓型产品编码说明 ..............................................................................................................17 9. 贴片型编带规格 .....................................................................................................................18 10. 引线型高分子电容器(OP-CAP)编带规格 ...............................................................................20 11. 引线型高分子电容器(OP-CAP)引脚加工规格 ........................................................................20 12. 引线型编带规格 .....................................................................................................................21 13. 引线型引脚加工规格 ..............................................................................................................22 14. 包装规格................................................................................................................................23 15. 基板自立型端子型式 ..............................................................................................................25 16. 贴片型回流焊接条件 ..............................................................................................................26 17. 贴片型耐震動条件 .................................................................................................................27 18. 停止生产系列 ........................................................................................................................27 ● 高分子固态铝电 高分子固态铝电解 态铝电解电容器(OP-CAP) 容器 28 - 82 1. OP-CAP 規格列表 .................................................................................................................28 2. 贴片型产品规格……………………………...………………………...……...……….……………34 3. 引线型产品规格…………………….…….………….….………..……...….….……...……………60 ● 高分子固液混合 高分子固液混合铝电 固液混合铝电解 铝电解电容器 83 - 90 1. 贴片型产品规格………………………….…..………………….…….……….........…..……….….83 2. 引线型产品规格…...……………….…………………………...................….........…..….……….87 91 - 116 ● 贴片型铝电 片型铝电解 铝电解电容器 1. 产品规格……..………………………………………..……………….……….........…..…………..91 117 - 255 ● 铝电解 铝电解电容器 1. 引线型产品规格…………….…...…….………………………………………….....……………...117 2. 基板自立型产品规格........………………………….………….…………………………………..174 3. 螺栓型产品规格………...…………………………….…………………………………………….225 ※ 质量与环境管理系统 ※ 目录修正 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 1 內容 产品指南 产品指南 产品体系图 品体系图 2 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 內容 产品指南 产品指南 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 3 內容 产品指南 产品指南 本产品目录不含有卧式引线电容器 4 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 內容 产品指南 产品系列一览 品系列一览表 ● 高分子固态铝电解电容器(OP-CAP) 贴片型 引线型 特长／用途 工作上限温度与寿命时间 额定电压范围 (V, DC) 额定静电容量范 页数 围(µF/微法拉) OCV 一般用途 105℃、2,000 小时 2.5 ~ 63 6.8 ~ 1,500 34 OVK 长寿命品 105℃、5,000 小时 4 ~ 35 18 ~ 820 37 OCVZ 制品尺寸较小、极低等效串联电阻(ESR) 105℃、2,000 小时 2.5 ~ 35 22 ~ 2,700 39 OVH 低等效串联电阻(ESR) OCVU 125℃高温使用 OVA OVE 105℃、2,000 小时 2.5 ~ 6.3 220 ~ 2,200 42 125℃、1,000 ~ 2,000 小时 2.5 ~ 16 180 ~ 1,500 44 一般用途 105℃、15,000 小时 2.5 ~ 25 100 ~ 1,500 46 低等效串联电阻(ESR) 105℃、15,000 小时 2.5 ~ 16 33 ~ 2,700 49 OVG 16 ~ 25V 105℃、15,000 小时 16 ~ 25 22 ~ 1,000 52 OVF 极低等效串联电阻(ESR) 105℃、15,000 小时 2.5 ~ 6.3 220 ~ 680 54 OVD 制品尺寸较小 105℃、15,000 小时 2.5 ~ 16 100 ~ 560 56 OVS 长寿命品 105℃、20,000 小时 4 ~ 16 22 ~ 560 58 OCR 一般用途 105℃、2,000 小时 2.5 ~ 63 6.8 ~ 1,500 60 OCRZ 制品尺寸较小、极低等效串联电阻(ESR) 105℃、2,000 小时 2.5 ~ 25 100 ~ 2,700 62 ORE 低等效串联电阻(ESR)、长寿命品 105℃、5,000 小时 2.5 ~ 35 22 ~ 2,700 65 OCRK 长寿命品 105℃、5,000 小时 2.5 ~ 35 68 ~ 820 67 OCRU 125℃高温使用 125℃、1,000 ~ 2,000 小时 2.5 ~ 20 100 ~ 1,200 69 ORS 一般用途 105℃、15,000 小时 2.5 ~ 35 18 ~ 1,200 71 ORA 低等效串联电阻(ESR) 105℃、15,000 小时 2.5 ~ 16 47 ~ 1,500 73 ORC 低等效串联电阻(ESR)、大容量品 105℃、15,000 小时 2.5 ~ 16 270 ~ 2,700 75 ORG 16 ~ 35V 105℃、15,000 小时 16 ~ 35 56 ~ 1,800 77 ORF 长寿命品、低等效串联电阻(ESR) 105℃、20,000 小时 2.5 ~ 16 100 ~ 820 79 ORB 长寿命品 105℃、20,000 小时 2.5 ~ 6.3 470 ~ 820 81 ORD 长寿命品、制品尺寸较小 105℃、20,000 小时 2.5 ~ 6.3 270 ~ 560 82 工作上限温度与寿命时间 额定电压范围 (V, DC) ● 高分子固液混合铝电解电容器 系列名 贴片型 引线型 特长／用途 额定静电容量范 页数 围(µF/微法拉) HBV 极低等效串联电阻(ESR)、长寿命品 105℃、10,000 小时 16 ~ 80 10 ~ 470 83 HBW 125℃高温使用 125℃、4,000 小时 16 ~ 63 10 ~ 470 85 HBR 极低等效串联电阻(ESR)、长寿命品 105℃、10,000 小时 16 ~ 80 10 ~ 470 87 HBS 125℃高温使用 125℃、4,000 小时 16 ~ 63 10 ~ 470 89 工作上限温度与寿命时间 额定电压范围 (V, DC) ● 贴片型铝电解电容器 系列名 贴片型 特长／用途 额定静电容量范 页数 围(µF/微法拉) VE 85℃一般用途 85℃、2,000 小时 4 ~ 450 1 ~ 10,000 VSS 制品高度 4.5mm 85℃、2,000 小时 4 ~ 50 0.47 ~ 100 93 VES 105℃较小制品尺寸 105℃、1,000 小时 6.3 ~ 50 1 ~ 100 94 VEJ 105℃一般用途 105℃、2,000 小时 6.3 ~ 450 1 ~ 8,200 95 VEU 105℃长寿命品 105℃、3,000 ~ 5,000 小时 6.3 ~ 100 1 ~ 1,500 97 VEZ 低等效串联电阻(ESR)、制品尺寸较小 105℃、1,000 小时 6.3 ~ 50 1 ~ 220 99 VEH 低等效串联电阻(ESR) 105℃、2,000 小时 6.3 ~ 50 3.3 ~ 1,000 100 VZH 低等效串联电阻(ESR)、高度信赖性品 105℃、2,000 ~ 5,000 小时 6.3 ~ 100 1 ~ 8,200 102 VZL 低等效串联电阻(ESR)，大容量品 105℃、2,000 小时 6.3 ~ 35 4.7 ~ 1,500 105 VZS 极低等效串联电阻(ESR)、大容量品 105℃、2,000 小时 6.3 ~ 35 22 ~ 1,500 107 VZT 低等效串联电阻(ESR)、高度信赖性耐震动品 105℃、2,000 小时 6.3 ~ 50 10 ~ 2,200 109 VUA 125℃高温使用 125℃、1,000 ~ 2,000 小时 10 ~ 50 22 ~ 4,700 111 VUK 125℃高温使用 125℃、5,000 小时 10 ~ 63 100 ~ 3,300 113 VEB 无极性品 85℃、2,000 小时 6.3 ~ 63 0.33 ~ 47 115 低漏电流品 85℃、2,000 小时 6.3 ~ 50 1 ~ 100 116 VEC 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 91 5 产品指南 系列名 內容 产品指南 产品系列一览 品系列一览表 ● 铝电解电容器 产品指南 系列名 引线型 引线小 型品 特长／用途 工作上限温度与寿命时间 额定电压范围 (V, DC) 额定静电容量范 围(µF/微法拉) 页数 85℃、2,000 ~ 3,000 小时 6.3 ~ 450 2.2 ~ 33,000 117 REA 85℃一般用途 RGA 105℃一般用途 105℃、2,000 小时 6.3 ~ 450 2.2 ~ 33,000 119 RJA 广温度范围 105℃、2,000 小时 6.3 ~ 100 2.2 ~ 22,000 121 RUK 125℃长寿命品 125℃、3,000 ~ 5,000 小时 10 ~ 63 10 ~ 1,000 123 RUA 130℃ 130℃、2,000 ~ 3,000 小时 10 ~ 450 4.7 ~ 1,000 125 RXJ 低等效串联电阻(ESR)、长寿命品 105℃、2,000 ~ 5,000 小时 6.3 ~ 100 2.2 ~ 4,700 127 RXK 低等效串联电阻(ESR)、制品尺寸较小、长寿命品 105℃、2,000 ~ 5,000 小时 6.3 ~ 63 12 ~ 10,000 130 RXW 低等效串联电阻(ESR)、高信赖性品 105℃、4,000 ~ 7,000 小时 6.3 ~ 100 2.2 ~ 15,000 134 RZW 低等效串联电阻(ESR)、高信赖性品 105℃、4,000 ~ 10,000 小时 6.3 ~ 63 3.3 ~ 18,000 137 RXC 中高压、高纹波电流 105℃、2,000 ~ 3,000 小时 160 ~ 450 1.5 ~ 330 140 RGL 中高压、高纹波电流、瘦长型 105℃、2,000 小时 400 ~ 450 15 ~ 220 146 RXB 中高压、高纹波电流、长寿命品 105℃、5,000 小时 160 ~ 450 4.7 ~ 330 142 RPL 中高压、高纹波电流、长寿命瘦长型品 RXQ 中高压、高纹波电流、长寿命品 RQL RXR RLA 低漏电流 85℃、2,000 小时 6.3 ~ 100 2.2 ~ 4,700 154 RA 105℃低漏电流 105℃、1,000 小时 6.3 ~ 100 2.2 ~ 4,700 156 RGV 105℃阻然性品 105℃、2,000 小时 400 , 450 22 ~ 150 158 SEA 制品高度 7 ~ 9mm - 一般用途 85℃、2,000 小时 4 ~ 63 1 ~ 1,000 159 SG 制品高度 7 mm - 105℃一般用途 105℃、1,000 小时 4 ~ 63 1 ~ 330 160 SLA 制品高度 7 mm - 低漏电流 85℃、2,000 小时 4 ~ 63 1 ~ 100 161 SA 制品高度 7 mm - 105℃低漏电流 105℃、1,000 小时 4 ~ 63 1 ~ 100 162 SJA 制品高度 7 mm - 广温度范围 105℃、2,000 小时 4 ~ 63 1 ~ 470 163 SS 制品高度 5 mm - 一般用途 85℃、1,000 小时 4 ~ 50 0.33 ~ 330 164 SSG 制品高度 5 mm - 105℃一般用途 105℃、1,000 小时 4 ~ 50 1 ~ 220 165 SSL 制品高度 5 mm - 低漏电流 85℃、1,000 小时 4 ~ 50 1 ~ 100 166 SXJ 制品高度 5 ~ 7 mm - 低等效串联电阻(ESR) 105℃、1,000 小时 6.3 ~ 35 4.7 ~ 220 167 RN 一般用途之无极性品 85℃、2,000 小时 6.3 ~ 250 0.47 ~ 2,200 168 RNG 105℃一般用途之无极性品 105℃、2,000 小时 6.3 ~ 250 0.47 ~ 2,200 170 SN 制品高度 7 mm 之无极性品 85℃、1,000 小时 4 ~ 63 0.47 ~ 100 172 SSN 制品高度 5 mm 之无极性品 85℃、1,000 小时 4 ~ 50 0.33 ~ 47 173 LS 基板自立型 - 一般用途 85℃、3,000 小时 16 ~ 500 56 ~ 68,000 174 LS2 基板自立型 - 过电压防爆阀启动试验 85℃、2,000 小时 200, 250, 400, 450 120 ~ 1,800 185 LSG 基板自立型 - 105℃一般用途 105℃、2,000 小时 16 ~ 500 82 ~ 47,000 188 LSM 基板自立型 - 长寿命品 105℃、3,000 小时 16 ~ 500 56 ~ 22,000 197 LSR 基板自立型 - 长寿命高纹波电流品 105℃、3,000 小时 400 ~ 450 82 ~ 680 205 LSK 基板自立型 - 长寿命品 105℃、5,000 小时 160 ~ 500 39 ~ 1,800 208 LSP 基板自立型 - 长寿命品 105℃、7,000 小时 350 ~ 450 47 ~ 680 214 LV 基板自立型 - 阻燃性品 85℃、2,000 小时 400, 450 220 ~ 680 218 LVG 基板自立型 - 105℃阻燃性品 105℃、2,000 小时 400, 450 120 ~ 560 218 LHM 基板自立型 - 快速充放电品 105℃、3,000 小时 350 ~ 450 82 ~ 820 221 MEA 螺栓型 - 85℃一般用途 85℃、2,000 小时 10 ~ 450 270 ~ 820,000 225 MEK 螺栓型 - 85℃长寿命品 85℃、5,000 小时 350 ~ 525 1,000 ~ 18,000 236 MEQ 螺栓型 - 85℃长寿命品 85℃、20,000 小时 350 ~ 450 1,000 ~ 18,000 241 MGA 螺栓型 - 105℃一般用途 105℃、2,000 小时 16 ~ 400 180 ~ 470,000 245 MGK 螺栓型 - 105℃长寿命品 105℃、5,000 小时 350 ~ 450 1,000 ~ 10,000 251 MKR 螺栓型 - 快速充放电品 85℃、5,000 小时 350 ~ 450 1,000 ~ 18,000 254 105℃、5,000 小时 400 ~ 450 33 ~ 150 148 105℃、8,000 ~ 10,000 小时 160 ~ 450 6.8 ~ 330 144 中高压、高纹波电流、长寿命瘦长型品 105℃、10,000 小时 400 ~ 450 33 ~ 180 150 中高压、高纹波电流、缩小品 105℃、2,000 小时 400 ~ 450 22 ~ 220 152 无极性品 大型制 品 6 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 內容 产品指南 高分子固液混合电容器与铝电解电容器使用注意事项 1. 电路设计指引 设计指引(使用铝电解电容器于一般应用 指引 使用铝电解电容器于一般应用之 使用铝电解电容器于一般应用之指引) 指引 4 6.3 10 16 25 35 50 涌浪电压(V/伏特) 4.6 7.3 11.5 18.4 28.8 40.3 57.5 额定电压(V/伏特) 63 80 100 160 200 250 315 涌浪电压(V/伏特) 72.5 92 115 184 230 288 347 (8) 使用条 使用条件 电容器不可曝露在： (a) 流体物质包括水、盐雾、油、油烟、高湿度或凝结的 气候等； (b) 环境条件包含有害气体／烟雾，如：硫化氢(hydrogen sulfide)、亚硫酸(sulfurous acid)、亚硝酸(nitrous acid)、氯(chlorine)或溴气(bromine gas)、氨 (ammonia)等； (c) 曝露在臭氧(Ozone)、紫外线(ultraviolet rays)和辐射 (radiation)； (d) 超出规格书规范之剧烈震动或撞击 (9) 电路设计条件 设计条件 (a) 在安装电容器前，无论是应用、操作或安装电容器均 须符合目录中所规定之使用条件。若使用条件超出目 录规定，请与立隆连系。 (b) 在印刷电路板上(PCB)，不可将发热零件安装在与铝质 电解电容器很接近的地方，此将使电容器提早失效， 为改善其可靠度建议加一冷却系统。 (c) 铝质电解电容器的电气特性与性能，将因供给电压、 纹波电流值、纹波频率与工作温度的改变而受影响。 因此，上列电气特性参数不可大于目录上之规定值。 (d) 为增加总容量值以期达到承受更高之纹波电流，可将 铝质电容器并联之。但此设计将致因为每一个电容器 有不同阻抗值，而使通过电容器的电流直不平均。 (e) 如要串接 2 个或更多之电容器，每个电容器上之电压 可能会有所不同且可能未达额定值。每个电容器应需 并联一电阻以达到与施加之电压相匹配。 (f) 当电容器要使用于高频开关电路或急速充放电的电路 时，请与立隆连系。 (g) 电容器外披覆之材质并不保证具有绝佳的绝缘性，勿 以电容器标准设计之外覆套管视为其具有绝佳的绝缘 性。当有应用于特殊绝缘性之需求，请与立隆连系。 (h) 已焊接在电路板上之电容器，不建议倾置或扭转电容 器本体。 2. 组装电容器注意事 组装电容器注意事项 容器注意事项 (1) 安装 (a) 铝质电解电容如已安装且為可產生動力的 PCB 上，不 建议再被使用於其它电路。 (b) 在铝电解电容器的正负极端子间会有静电产生，建议 在使用前请以 1k Ω(欧姆)之电阻放电之。 (c) 解电容长时间放置后会使其氧化皮膜劣化。如施加电 压可能会损坏电容器且导致泄漏电流值变大。当解电 容长时间放置须执行电压补偿处理。 电压补偿： 电压补偿： 施加直流(DC)额定电压并串接 1 个 1k Ω(欧姆)电阻于 电容器上 1 小时，然后通过 1k Ω(欧姆)的电阻放电。 若电容器已组装在电路板上，使用一稳压器逐步输入 额定电压。在使用前请以 1k Ω(欧姆)之电阻放电之。 (d) 安装前请确认制品额定电压值 (e) 安装前请确认制品极性 (f) 勿将电容器摔落至地面或硬物上 (g) 安装时勿损坏电容器 (接下页) 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 7 产品指南 (1) 极性 大部份的铝电解电容器是有极性的。安装时极性必须正 确。使用于反向极性之电路，将导致短路状况之结果发 生，此致电容器损坏甚至于爆炸。此外，此状况会影响电 容器功能。当通过电容器之极性是不确定或是反向，应使 用无极性电解电容器。应注意：极性或无极性电容器仅能 使用于直流(DC)电路，不可使用在交流(AC)电路。 (2) 工作电压 工作电压 施加之直流电压不可超出电容器的额定电压值(rated voltage)。施加高于电容器的额定电压值，将使电容器发 热而导致泄漏电流值变大、电容器介电质／绝缘功能下降 而影响其性能。电容器可承受如直流瞬变与交流峰值纹波 低于工作电压之短时间瞬态电压。如在规格温度内施加反 向大于 1 伏特(V)之电压或 AC 电压是不被允许的。总 之，使用电容器于建议的工作电压，可延长电容器寿命。 注意：直流电压与峰值纹波电压值之总合不可大于额定电 压值。 (3) 纹波电流 一个电容器的主要功能为除去通过电容器之纹波电流值 (交流之均方根值)。但，施加之纹波电流值高于额定纹波 电流值，则制品容量会下降、致使电容器内部发热及缩 短制品使用寿命。在极端的情况下，内部过度高温将致 内部损坏而导致铝壳防爆阀开启。总体而言，很重要的 是：电解电容器必须使用在容许的纹波电流值范围内， 如合理的温度系数用于可确定制品寿命。避免复杂的计 算且简化的缘故，我们未提供温度系数，但在计算制品 寿命时，我们提供一个关键指标，如最大工作温度之平 均值。 (4) 工作温 工作温度 电容器应使用在被允许的工作温度范围内。若电容器使用 在高于最大额定温度时将致电容器寿命减短。在最坏的情 况下，高温会使铝壳防爆阀开启且制品会损坏。室温下使 用电容器可延长其寿命时间。 (5) 泄漏电 泄漏电流 当施加直流电压值予电容器时，泄漏电流会流经电容器。 泄漏电流值将因室温的改变、施加之直流电压值及时间而 有所不同。过电压时，湿度、热应力，尤其是焊接制程将 使泄漏电流增加。初始泄漏电流值通常较高，且不能减少 直到施加电压一段时间后。建议持续施加电压直到符合规 格值水平。 (6) 充电与放电 一般电容器不适合使用在频繁重复充放电的电路中。如此 使用将因过热致电容器容值下降或损坏。为选择适用之电 容器于快速充放电之电路中，立隆可协助这方面需求。 (7) 涌浪电压 涌浪电压 涌浪电压被称为电解电容器可在短时间内施加之最大直 流过电压。需串接一阻值限定为 1k Ω(欧姆)的电阻，在 短时间内不间断地以不超过 30 秒充电及不超过 5.5 分钟 放电。除非在目录或产品规格书中另有规定，请勿施加 大于电解电容器之涌浪电压额定值，电解电容器之额定 涌浪电压如下表所示： 额定电压(V/伏特) 额定电压(V/伏特) 350 400 420 450 500 525 涌浪电压(V/伏特) 385 440 462 495 550 578 选用正确的电 选用正确的电容器是一个优良电路的设计关键 容器是一个优良电路的设计关键。 是一个优良电路的设计关键。 內容 产品指南 产品指南 (h) 电容器安装时需注意，电路板之孔距与制品引线距离 是否符合。 (i) 在自动插件制程与零件检查时，电容器应避免过大外 力夹压与震动。 (j) 不要将任何导线或电路设置在电容器防爆阀周围。如 无提供足够的空间，将致电容器防爆阀失效或开启。 请依下表所示之不同制品可允许之最小间距安装。 制品直径 φ6.3 ~φ16 φ18 ~φ35 φ40≦ 余裕空间(最小值) 2 mm 3 mm 5 mm (2) 焊接 (a) 请确认焊接条件，尤其是温度与时间要符合立隆规格 范围内。电容器在进行波峰焊时，其浸入温度为 260 ± 5℃／10 ± 1 秒，于进行人工焊接之烙铁温度为 350 ± 5℃／3 +1/-0 秒。不可将电容器本体浸入熔化的焊 料中，如果这些条件都违返，则电容器寿命将产生负 面影响。 (b) 将电容器贮放在高湿度条件下，会影响引线与端子的 焊接能力。 (c) 回流焊接仅适用于贴片型制品。 回流焊接仅适用于贴片型制品。温度与作业时间不可 超出规定，且需持续在规格内。若温度与作业时间会 超出规定，请在使用前与立隆连系。 (d) 标准铝质电解电容器无法承受超过 2 次以上之回流焊 接过程，如果多次回流焊是不可避免的，请与立隆连 系。 (e) 在焊接后的电路板上，有不适当的外力施加于电容器 本体或其引线，会损坏电容器内部结构，导致短路、 高泄漏电流发生。焊接后不可折曲或扭转电容器本 体。建议参照下列图(i)。 (i) 焊接正确 (ii) 电路板孔距与制品引线距离不同。 (iii) 焊接后引线弯折。 (iv) 焊接后电容器本体没直立紧贴电路板。 ○ ╳ (i) (ii) (b) 建议清洗条件： 脂肪醇(Fatty-alcohol) – 助焊剂清洗剂(Pine Alpha ST100, Clean Through 750H)、异丙醇[IPA(Isoproply Alcohol) ]是最可被接受的清洗剂。 清洗时的温度不可大于 60℃，清洗剂的助焊剂含量应 被限制在净重(wt) 2 %。清洗过程的总时间(例如：浸 渍、超音波或其它方式)在 5 分钟内(制品高度 5 ~ 7mm 之浸渍时间 3 分钟)。 氟氯碳化物(CFC)替代品清洗剂，如：AK225AES 亦可 被使用。清洗温度不可大于 40℃，总清洗浸渍时间在 2 ~ 3 分钟内。清洗后应使用热风干燥电路板上的电容 器最少 10 分钟。热风温度以电容器之工作之最大温度 为限。若干燥不足将引起外观问题，套管收缩、底部隆 起。虽然，此替代清洗剂是一种可使用的清洗剂，仍应 以环保的角度考虑之。 3. 维护检查 维护检查 对铝电容器作定期检核是必要的，尤期是使用电子设备。需 确认下列所列项目： (1) 外观：制品隆起、防爆阀开启、电解液泄漏或其它。 (2) 电气特性：容量值、损失角正切、泄漏电流，以及其它 在规格书上所列之规定项目。 若制品外观或特性已不符合制品规范或失效，立隆建议替换 其它电容器。 4. 贮存 (1) 铝电解电容器适合放置于温度为 5℃ ~ 35℃且湿度在 75%以下之室内。如置放于高温或高湿之环境则有損於电 容器。 (2) 电容器不可置放于潮湿的环境，如：水、盐水、油烟或 油。 (3) 电容器不可贮存或曝露在有害气体中，如：硫化氢 (hydrogen sulfide)、亚硫酸(sulfurous acid)、亚硝酸 (nitrous acid)、氯(chlorine)、铵(ammonium)等，亦不可 在酸性(acidic)或碱性(alkaline)溶液中。 (4) 电容器不可曝露在臭氧(ozone)、紫外线(ultraviolet rays) 或辐射(radiation)之环境中。 5. 弃置 当需要弃置铝电解电容器时，请连络当地电子废弃物弃置专 业人员。 6. 环境政策 境政策 立隆已通过 ISO 14000 认证核可。镉(Cadmium / Cd)、铅 (Lead / Pb)、汞(Mercury / Hg)、六价铬(Hexavalent Chromium / Cr+6)、多溴联苯(PBB)、多溴二苯醚(PBDE)、 邻苯二甲酸二(2-乙基己基)酯(DEHP)、邻苯二甲酸苯丁酯 (BBP)、邻苯二甲酸二丁酯(DBP)、邻苯二甲酸二异丁酯 (DIBP)等物质从未使用于电容器。若您需要“无卤(Halogenfree)”产品，请与我们连系。 ╳ (iii) ╳ (iv) (3) 焊接作业 焊接作业后之电 后之电路板清洗 (a) 请勿使用下列化学品清洗： 溶剂含卤离子(halogen ions)、碱性溶剂(Alkaline solvent)、二甲苯(Xylene)、丙酮(Acetone)、萜烯 (Terpene)、石油系溶剂(petro-based solvent)。 8 7. AEC-Q200 政策 汽车电子协会(AEC)为取信于汽车电子业，已建立各种电子 组件的认证与可靠性标准。AEC-Q200 标准是如电容器、电 感器等被动组件所专用，且在国内被广泛采用同如国际间。 立隆提供之产品设计及服务可满足客户产品需求，包括符合 AEC-Q200 之可靠度试验。立隆电容器可为符合 AEC-Q200 之需求作出专业设计。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 內容 产品指南 欲知更多详 欲知更多详情，请参阅下列行 请参阅下列行业标 下列行业标准 业标准： 产品指南 IEC 60384-4 - Fixed capacitors for use in electronic equipment – Part 4: Sectional specification – Aluminum electrolytic capacitors with solid(MnO2) and non-solid electrolyte(Established in January 1995, Revised in March 2007) EIAJ RCR-2367B - Guideline of notabilia for fixed aluminum electrolytic capacitors for use in electronic equipment [(Technical Standardization Committee on Passive Components(Established in March 1995, Revised in March 2002)] 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 9 內容 产品指南 高分子固态铝电 高分子固态铝电解 态铝电解电容器使用注意事项 容器使用注意事项 产品指南 高分子固态铝电解电容器(OP-CAP)为使用高导电性电解材质之具特殊结构的固态电容器，具有几个优于非固态铝质电容器，如： 高分子固态铝电解电容器 紧缩制品尺寸、宽广的工作温度范围、可承受高纹波电流，及低 ESR 值。但有一个缺点：低工作电压。过去几年来，立隆持续开 发一系列的 OP-CAP。于使用 OP-CAP 系列制品时，为获得最好的产品性能与稳定质量，请参阅下列指引说明。 1. 电路设计指引 设计指引 (1) 极性 OP-CAP 為一种具有正极与负极的固态铝电解质电解电容 器安装时极性必须正确。使用于反向极性之电路，将导致 短路状况之结果发生，此致电容器损坏甚至于爆炸。此 外，此状况会影响电容器功能。 (2)工作 工作电压 工作电压 施加之直流电压不可超出电容器的额定电压值(rated voltage)。施加高于电容器的额定电压值，将使电容器发 热而导致泄漏电流值变大、电容器介电质／绝缘功能下降 而影响其性能。电容器可承受如直流瞬变与交流峰值纹波 低于工作电压之短时间瞬态电压。注意：直流电压与峰值 纹波电压值之总合不可大于额定电压值。 (3) 纹波电流 一个电容器的主要功能为除去通过电容器之纹波电流值 (交流之均方根值)。但，施加之纹波电流值高于额定纹波 电流值，则制品容量会下降、致使电容器内部发热及缩 短制品使用寿命。在极端的情况下，内部过度高温将致 内部损坏而导致铝壳防爆阀开启。总体而言，很重要的 是：电解电容器必须使用在容许的纹波电流值范围内。 (4) 工作温 工作温度 电容器应使用在被允许的工作温度范围内。若电容器使用 在高于最大额定温度时将致电容器寿命减短。室温下使用 电容器可延长其寿命时间。 (5) 泄漏电 泄漏电流 当施加直流电压值予电容器时，泄漏电流会流经电容器。 泄漏电流值将因室温的改变、施加之直流电压值及时间而 有所不同。过电压时，湿度、热应力，尤其是焊接制程将 使泄漏电流增加。初始泄漏电流值通常较高，且不能减少 直到施加电压一段时间后。建议持续施加电压直到符合规 格值水平。 (6) 充电与放电 与放电 OP-CAP 不适合使用在频繁重复充放电的电路中。如此 使用将因过热致电容器容值下降或损坏。因此 因此， 因此，若瞬间 若瞬间 电流可能大于 10 安培(A)时 安培 时，建议设计一保 议设计一保护电 一保护电路 护电路。 (7) 使用注意 OP-CAP 不可使用／曝露在： (a) 流体物质包括水、盐雾、油、油烟、高湿度或凝结的 气候等； (b) 环境条件包含有害气体／烟雾，如：硫化氢(hydrogen sulfide)、亚硫酸(sulfurous acid)、亚硝酸(nitrous acid)、氯(chlorine)或溴气(bromine gas)、氨 (ammonia)等； (c) 曝露在臭氧(Ozone)、紫外线(ultraviolet rays)和辐射 (radiation)； (d) 超出规格之剧烈震动或撞击 (8) 电路设计考 设计考虑 (a) 在安装 OP-CAP 前，无论是应用、操作或安装电容器 均须符合目录中所规定之使用条件。若使用条件超出 目录规定，请与立隆连系。 (b) 在印刷电路板上(PCB)，不可将发热零件安装在与 OP-CAP 很接近的地方，此将使电容器提早失效，为 改善其可靠度建议加一冷却系统。 10 (c) OP-CAP 的电气特性与性能，将因供给电压、纹波电 流值、纹波频率与工作温度的改变而受影响。因此， 上列电气特性参数不可大于目录上之规定值。 (d) 为增加总容量值以期达到承受更高之纹波电流，可将 OP-CAP 并联之。但此设计将致因为每一个电容器有 不同阻抗值，而使通过电容器的电流直不平均。 (e) 如要串接 2 个或更多之电容器，每个电容器上之电压 可能会有所不同且可能未达额定值。每个电容器应需 并联一电阻以达到与施加之电压相匹配。 (f) 当电容器要使用于高频开关电路或急速充放电的电路 时，请与立隆连系。 (g) 电容器外披覆之材质并不保证具有绝佳的绝缘性，勿 以电容器标准设计之外覆套管视为其具有绝佳的绝缘 性。当有应用于特殊绝缘性之需求，请与立隆连系。 (h) 已焊接在电路板上之电容器，不建议倾置或扭转电容 器本体。 2. 组装电容器注意事 组装电容器注意事项 容器注意事项 (1) 安装 (a) OP-CAP 如已安装且為可產生動力的 PCB 上，不建议 再被使用於其它电路。 (b) 在 OP-CAP 的正负极端子间会有静电产生，建议在使 用前请以 1k Ω(欧姆)之电阻放电之。 (c) OP-CAP 长时间放置后会使其氧化皮膜劣化。如施加 电压可能会损坏电容器且导致泄漏电流值变大。当解 电容长时间放置须执行电压补偿处理。 电压补偿： 电压补偿： 施加直流(DC)额定电压并串接 1 个 1k Ω(欧姆)电阻于 电容器上 1 小时，然后通过 1k Ω(欧姆)的电阻放电。 若电容器已组装在电路板上，使用一稳压器逐步输入 额定电压。在使用前请以 1k Ω(欧姆)之电阻放电之。 (d) 安装前请确认制品额定电压值 (e) 安装前请确认制品极性 (f) 勿将电容器摔落至地面或硬物上 (g) 安装时勿损坏电容器 (h) 电容器安装时需注意，电路板之孔距与制品引线距离 是否符合。 (i) 在自动插件制程与零件检查时，电容器应避免过大外 力夹压与震动。 (2) 焊接 (a) 请确认焊接条件，尤其是温度与时间要符合立隆规格 范围内。电容器在进行波峰焊时，其浸入温度为 260 ± 5℃／10 ± 1 秒。不可将电容器本体浸入熔化的焊料 中，如果这些条件都违返，则电容器寿命将产生负面 影响。 (b) 将电容器贮放在高湿度条件下，会影响引线与端子的 焊接能力。 (c) 回流焊接仅适用于贴片型制品。 回流焊接仅适用于贴片型制品。温度与作业时间不可 超出规定，且需持续在规格内。若温度与作业时间会 超出规定，请在使用前与立隆连系。 (接下页) 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) (d) OP-CAP 无法承受超过 2 次以上之回流焊接过程，如 果多次回流焊是不可避免的，请与立隆连系。 (e) 在焊接后的电路板上，有不适当的外力施加于电容器 本体或其引线，会损坏 OP-CAP 内部结构，导致短 路、高泄漏电流发生。焊接后不可折曲或扭转电容器 本体。建议参照下列图(i)。 (i) 焊接正确 (ii) 电路板孔距与制品引线距离不同。 (iii) 焊接后引线弯折。 (iv) 焊接后电容器本体没直立紧贴电路板。 4. 贮存 (1) 铝电解电容器适合放置于温度为 5℃ ~ 35℃且湿度在 75%以下之室内。如置放于高温或高湿之环境则有損於电 容器。 (2) 电容器不可置放于潮湿的环境，如：水、盐水、油烟或 油。 (3) 电容器不可贮存或曝露在有害气体中，如：硫化氢 (hydrogen sulfide)、亚硫酸(sulfurous acid)、亚硝酸 (nitrous acid)、氯(chlorine)、铵(ammonium)等，亦不可 在酸性(acidic)或碱性(alkaline)溶液中。 (4) 电容器不可曝露在臭氧(ozone)、紫外线(ultraviolet rays) 或辐射(radiation)之环境中。 (5) 未使用前不可將包裝袋開啟。為使電容器能在下次使用時 能仍保有良好的焊接性，未使用之电容器请可能快的妥善 保存。OP-CAP 之贮存期限如下所示： 系列名 ○ (i) ╳ (ii) 未开封前 开封后 OCV, OCVZ, OCVU, OVH, OVK, OVA, OVE, OVG, OVS, 出货日起算一年内 开封后 30 天内 OVF, OVD OCR, OCRZ, OCRK, OCRU, ORE, ORS, ORA, ORG, ORC, 出货日起算一年内 开封后 7 天内 ORF, ORB, ORD ※ 本产品不适用 JEDEC J-STD-020 (Rev. C)之规范 5. 制品寿 制品寿命时间推算 时间推算 L = × 10 Lr: 推估寿命制品时间(小时) L0: 于最大工作温度与供给直流电压之寿命保证时间(小 时) T0: 额定最大工作温度(℃) Tr: 实际环境温度(℃) ╳ (iii) ╳ (iv) (3) 焊锡后之电 后之电路板清洗 (a) 请勿使用下列化学品清洗： 溶剂含卤离子(halogen ions)、碱性溶剂(Alkaline solvent)、二甲苯(Xylene)、丙酮(Acetone)、萜烯 (Terpene)、石油系溶剂(petro-based solvent)。 (b) 建议清洗条件： 脂肪醇(Fatty-alcohol) – 助焊剂清洗剂(Pine Alpha ST-100S、Clean Through 750H)、异丙醇 [IPA(Isoproply Alcohol) ]是最可被接受的清洗剂。 清洗时的温度不可大于 60℃，清洗剂的助焊剂含量应 被限制在净重(wt) 2 %。清洗过程的总时间(例如：浸 渍、超音波或其它方式)在 5 分钟内(制品高度 5 ~ 7mm 之浸渍时间 3 分钟)。 3. 维护检查 维护检查 对 OP-CAP 定期检核是必要的，尤以使用电子设备。需确认 下列所列项目： (1) 外观：隆起、防爆阀开启、液漏或其它。 (2) 制品电气特性：容值、损失角正切、泄漏电流及其它列 于规格书之规定项目。 若制品外观或特性已不符合制品规范或失效，立隆建议改用 其它制品。 OVA, OVE, OVG, OVS, OVF, OCV, OCVZ, OVH, OVK, OCVU, OVD, ORS, ORA, ORG, ORC, OCR, OCRZ, ORE, OCRK, OCRU ORF, ORB, ORD 与铝电解电容器 105℃≧ 2,000 小时 105℃≧ 2,000 小时 95℃≧ 6,324 小时 95℃≧ 4,000 小时 85℃≧ 20,000 小时 85℃≧ 8,000 小时 75℃≧ 63,245 小时 75℃≧ 16,000 小时 请注意下列说明： (1) 最長寿命时间约15年 (2) 施加之纹波电流值应较目录所列之纹波值小或相等 6. 废弃 当需要弃置铝质电解容器，请连系当地电子废弃物处理专业 人员。 7. 环境政策 立隆已通过 ISO 14000 认证核可。镉(Cadmium / Cd)、铅 (Lead / Pb)、汞(Mercury / Hg)、六价铬(Hexavalent Chromium / Cr+6)、多溴联苯(PBB)、多溴二苯醚(PBDE)、 邻苯二甲酸二(2-乙基己基)酯(DEHP)、邻苯二甲酸苯丁酯 (BBP)、邻苯二甲酸二丁酯(DBP)、邻苯二甲酸二异丁酯 (DIBP)等物质从未使用于电容器。若您需要“无卤(Halogenfree)”产品，请与我们连系。 (接下页) 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 11 产品指南 內容 产品指南 內容 产品指南 产品指南 8. AEC-Q200 政策 汽车电子协会(AEC)为取信于汽车电子业，已建立各种电子 组件的认证与可靠性标准。AEC-Q200 标准是如电容器、电 感器等被动组件所专用，且在国内被广泛采用同如 国际间。立隆提供之产品设计及服务可满足客户产品需求， 包括符合 AEC-Q200 之可靠度试验。立隆电容器可为符合 AEC-Q200 之要作出专业设计。 欲知更多详 请参阅下列行 下列行业标 业标准 欲知更多 详情，请参阅 下列行 业标 准： IEC 60384-4 - Fixed capacitors for use in electronic equipment – Part 4: Sectional specification – Aluminum electrolytic capacitors with solid(MnO2) and non-solid electrolyte(Established in January 1995, Revised in March 2007) EIAJ RCR-2367B - Guideline of notabilia for fixed aluminum electrolytic capacitors for use in electronic equipment [(Technical Standardization Committee on Passive Components(Established in March 1995, Revised in March 2002)] 12 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 內容 产品指南 引线型产品编码说明 产品编码说明 无铅引线与 PET套管 10微法拉 ± 20% 50V REA 100 M 1H TA - 0511 □□□ □□□ □ □□ □□ □ □□□□ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 引线加工／包 装型式 胶盖型 式 制品尺寸 制品引线与套管 材质 补充码 系列 额定静电容量 额定电 额定静电容量 容许误差值 压 引脚成型编带 透气式 5φ×11L 产品指南 REA系列 □ ① 系列： 系列： 系列名以3个文字表示之。当系列名仅有2个文字时，第3个文字以” - “表示之。当系列名是4个文字时，请依下列说明 标示：OCRZ → ORZ、OCRK → ORK、OCRU → ORU ② 额定静电容量 静电容量： 容量： 额定静电容量是以单位为”微法拉”(µF/微法拉)的3个数字表示。前面2个数字为代表容量值，第3个数字代表为10的次 方数。“R”代表额定静电容量为10微法拉(µF/微法拉)以下之小数点。 例： 额定静电容量 0.1 0.47 1 4.7 10 47 100 470 1,000 4,700 10,000 产品编码 0R1 R47 010 4R7 100 470 101 471 102 472 103 ③ 额定静电容量容 静电容量容许误 容量容许误差值 许误差值： 差值： J = -5% ~ +5% K = -10% ~ +10% M = -20% ~ +20% V = -10% ~ +20% ④ 额定电压： 电压： 额定电压单位为V(伏特)，以2个文字表示： 额定电压(WV) 编码 2.5 0E 4 0G 6.3 0J 10 1A 16 1C 20 1D 25 1E 35 1V 50 1H 63 1J 额定电压(WV) 编码 160 2C 200 2D 250 2E 315 2F 350 2V 400 2G 420 2P 450 2W 500 2H 525 2Y 80 1K 100 2A ⑤ 引线加工型式与包装 请参阅第 页)： ： 加工型式与包装(请参阅 请参阅第20 ~ 22页 BK = 未成型 TA = 引线扩大后编带 FC = 引线扩大成型后切断 SA = 引线直立编带 CC = 引线切断 SD = 负极引线折弯 SF = 引线扩大成型扭结后切断 BC = 引线向下 90 度折弯后切断(引线朝右) SC = 引线扭结后切断 BU = 引线向下 90 度折弯后切断(引线朝左) ⑥ 胶盖型式 胶盖型式： 型式： – = 透气式胶盖 F = 平面式胶盖 注意：当铝电解电容器的制品尺寸符合下列说明细项内容时，其标准设计为平面式胶盖，以“ - “标示之。 1. 铝质电解电容器制品尺寸为：3φ×5L、12.5φ×16L、16φ×16L、16φ×20L、18φ×16L、18φ×20L、18φ×25L； 2. OP-CAP 之 OCRZ、ORE、OCRK 系列其制品尺寸为：5φ、6.3φ×5.5 ~ 8L、8φx8L； 3. 高分子固液混合铝电解电容器。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 13 內容 产品指南 引线型产品编码说明 ⑦ 制品尺寸： 制品尺寸： 产品指南 前面2个数字表示制品直径，后面2个数字表示制品长度，单位为mm(毫米)。 φD×L 3×5 4×5 4×7 5×5 5×7 5×8 5×11 6.3×5 6.3×5.5 编码 0305 0405 0407 0505 0507 0508* 0511 0605 0605* 6.3×6 6.3×6.5 0606* φD×L 编码 6.3×7 0607 6.3×8 0608* 6.3×11 0611 6.3×15 0615 8×5 0805 8×6.5 0807* 8×7 0807 8×8 0808* 8×9 0809 8×10 0810* φD×L 8×11.5 8×12 8×15 8×16* 8×20 10×9 10×10 10×16 10×20 编码 0811 0812* 0815 0816 0820 1009 1010* 10×12.5 10×12* 1012 1016 1020 φD×L 编码 10×25 1025 10×30 1030 10×35 1035 10×40 1040 10×45 1045 10×50 1050 12.5×16 1316 12.5×20 1320 12.5×25 1325 12.5×30 1330 φD×L 编码 12.5×35 1335 12.5×40 1340 12.5×45 1345 12.5×50 1350 16×16 1616 16×20 1620 16×25 1625 16×31.5 1632 16×35.5 1636 16×40 1640 φD×L 编码 16×45 1645 16×50 1650 18×16 1816 18×20 1820 18×25 1825 18×31.5 1832 18×35.5 1836 18×40 1840 18×45 1845 18×50 1850 25×40 2540 25×45 2545 20×30 20×35 20×40 22×30 22×35 22×40 22×45 φD×L 2030 2035 2040 2230 2235 2240 2245 编码 注：1. 制品尺寸与编码如标有“ * ”记号者为适用高分子固态铝电解电容器(OP-CAP)。 2. 如所需制品尺寸于上表中无法对应，请与我们连系与讨论。 ⑧ 制品引线 制品引线与套管材质 与套管材质： 空白(None) = B 标准设计 无铅引线 + PET 套管(铝电解电容器) 无铅引线 + 镀膜铝壳(OP-CAP) = 锡-铋引线 + PET 套管 G = 无铅引线 + 黑色 PET 套管 (仅适用 RGA 与 SG 系列) T = 锡-铅引线 + PET 套管 K / L = 车载品管控 注 1：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白。 注2：如有车载品管控之需求，请与我们连系与讨论之。 选择性)： ⑨ 补充码(选择性 选择性 ： 适用有特殊管控之需求 14 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 內容 产品指南 贴片型产品编码说明 产品编码说明 10微法拉 ± 20% 16V 编带 VE- 100 M 1C TR - 0405 □□□ □□□ □ □□ □□ □ □□□□ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 制品尺寸 制品引线与铝壳镀 膜材质 补充码 额定静电容量 额定电压 额定静电容量 容许误差值 系列 4φ×5.3L 包装型式 端子型式 产品指南 无铅引线与PET 镀膜铝壳 VE系列 □ ① 系列： 系列： 系列名以3个文字表示之。当系列名仅有2个文字时，第3个文字以” - “表示之。当系列名是4个文字时，请依下列说明 标示：OCVZ → OVZ、OCVU → OVU ② ~ ④：请参阅”引线 请参阅 引线型 引线型产品编码说明 编码说明” ⑤ 包装型式： 型式： TR 编带卷轴包装 T- 适用制品 φ 径 12.5 ~ 18mm 之盘式包装 ⑥ 端子型式： 端子型式： - 无辅助端子 A 适用车载品(10G) K 耐震动结构(30G) G 耐震动结构(50G) ⑦ 制品尺寸： 制品尺寸： 前面2个数子表示制品直径，后面2个数字表示制品长度，单位为毫米(mm)。 0505 5×5.7 5×5.8 0506 0506* 6.3×4.4* 6.3×4.5 0604 8×6.5 8×6.7 8×10 8×12 10×7.7 0607 0608* 0806 0807* 0810 0812* 1008 16×16.5 16×21.5 18×16.5 18×21.5 1616 1621 1816 1821 φD×L 3×5.3 4×4.5 4×5.3 4×5.7 5×4.5 5×5.3 编码 0305 0404 0405 0406 0504 φD×L 6.3×5.7 6.3×5.8 6.3×5.9 6.3×7.0 6.3×7.7 编码 0606 0606* 0607* φD×L 10×12.6 编码 1013* 12.5×13.5 12.5×16 1313 1316 5×5.9 6.3×5.3 0605 10×10 10×9.9* 1010 注：1. 制品尺寸码标有“ * ”记号者，仅适用高分子固态铝电解电容器(OP-CAP)。 2. 如所需制品尺寸别于上表中无法对应，请与我们连系与讨论。 3. 制品尺寸为“5×5.8、6.3×5.8”仅适用 VZS 系列。 ⑧ 制品引线 制品引线与铝壳镀膜材 铝壳镀膜材质 膜材质： 空白(None) = 无铅引线+ PET 镀膜铝壳(标准设计) E = 锡-铋引线 + PET 镀膜铝壳 B = 锡-铋引线 + 镀膜铝壳 K / L = 车载品 注 1：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白。 注2：如有车载品之需求，请与我们连系与讨论之。 ⑨ 补充码(选择性 选择性)： 选择性 ： 适用有特殊管控之需求 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 15 內容 产品指南 基板自立型产品编码说明 产品指南 产品编码说明 编码说明 无铅端子 + PET套管 LS系列 100微法拉 ± 20% 400V 3支端子 端子长度 4.0mm 22φ×30L LS- 101 M 2G L3 A 2230 □□□ □□□ □ □□ □□ □ □□□□ □ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 端子型式 端子长度 制品尺寸 端子与套管材质 补充码 额定静电容量 额定静电容量 额定电压 容许误差值 系列 ① ~ ④：请参阅引线 请参阅引线型 引线型产品编码说明 编码说明 ⑤ 端子型式(请参阅 页)： ： 端子型式 请参阅第 请参阅第24页 端子型式／支数 2(标准设计) 型式编码 -- 3 L3 S3 4 5 耐震动 L4 L5 T2 横置安装 H2 G2 ⑥ 端子 端子长 长度： 端子长度(mm) 4.0 6.3 长度编码 A - ⑦ 制品尺寸： 制品尺寸： 前面2个数子表示制品直径，后面2个数字表示制品长度，单位为毫米(mm)。 φD×L 编码 20×20 2020 20×25 2025 20×30 2030 20×35 2035 20×40 2040 20×45 2045 20×50 2050 22×25 2225 22×30 2230 22×35 2235 22×40 2240 φD×L 编码 22×45 2245 22×50 2250 22×55 2255 22×60 2260 25×25 2525 25×30 2530 25×35 2535 25×40 2540 25×45 2545 25×50 2550 25×55 2555 φD×L 编码 25×60 2560 30×25 3025 30×30 3030 30×35 3035 30×40 3040 30×45 3045 30×50 3050 30×55 3055 30×60 3060 30×65 3065 φD×L 编码 35×25 3525 35×30 3530 35×35 3535 35×40 3540 35×45 3545 35×50 3550 35×60 3560 35×70 3570 35×80 3580 35×90 3590 35×100 35A0 φD×L 编码 40×25 4025 40×30 4030 40×35 4035 40×40 4040 40×45 4045 40×50 4050 40×55 4055 40×60 4060 40×65 4065 40×70 4070 40×80 4080 φD×L 编码 40×90 4090 40×100 40A0 45×70 4570 45×80 4580 45×90 4590 注：如所需制品尺寸别于上表中无法对应，请与我们连系与讨论。 ⑧ 端子与套管材质 端子与套管材质 空白(None) = 无铅端子 + PET 套管(标准设计) R = 无铅端子 + PET 套管 + 压痕固定 N = 无铅端子 + PET 套管 + 无绝缘底板 L = 无铅端子 + PET 套管 + 无绝缘底板 + 压痕固定 注 1：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白。 注2：如有车载品之需求，请与我们连系与讨论之。 ⑨ 补充码(选择性 选择性)： 选择性 ： 适用有特殊管控之需求 16 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 內容 产品指南 螺栓型产品编码说明 产品编码说明 编码说明 MEA系列 3300微法拉 ± 20% 400V 压痕 + 铝壳 底部螺柱 M5螺栓 63.5φ×115L MEA 332 M 2G H - C115 □□□ □□□ □ □□ □ □ □□□□ □ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 铝壳外观 端子型式 制品尺寸 螺栓与套管材质 补充码 额定静电容量 额定电压 额定静电容量 容许误差值 系列 产品指南 无铅螺栓+ PVC 套管 ① ~ ④：请参阅引线型 请参阅引线型产品编码说明 编码说明 ⑤ 铝壳外 铝壳外观 - = 无压痕 + 固定脚架 N = 压痕 + 固定脚架 X = 无压痕 R = 压痕 S = 无压痕 + 铝壳底部螺柱 H = 压痕 + 铝壳底部螺柱 I = 无压痕 + 固定脚架(2 螺孔固定架) ⑥ 螺栓型式： 螺栓型式： 端子直径(mm) 端子高度(±1 mm) 端子型式 适用制品直径 编码 M5 螺栓／小 8 6.5 35 A M5 螺栓 10 6.5 51 ~ 89 - M5 螺栓耐高纹波电流 17.4 6.5 76.2 ~ 89 C M6 螺栓耐高纹波电流 17.4 6.5 76.2 ~ 89 D ⑦ 制品尺寸； 制品尺寸； 前面2个数子表示制品直径，后面2个数字表示制品长度，单位为毫米(mm)。 φD×L 35×53 35×65 35×75 35×83 35×100 35×121 51×75 51×83 51×96 51×100 编码 A053 A065 A075 A083 A100 A121 B075 B083 B096 B100 φD×L 51×115 51×121 51×130 63.5×96 编码 B115 B121 B130 C096 φD×L 编码 63.5×100 63.5×115 63.5×121 63.5×130 63.5×144 C100 76.2×115 76.2×121 76.2×130 76.2×144 76.2×155 D115 D121 D130 D144 D155 C115 C121 C130 C144 89×130 89×157 89×196 89×236 E130 E157 E196 E236 76.2×96 D096 注：如所需制品尺寸别于上表中无法对应，请与我们连系与讨论。 ⑧ 螺栓与套管材质 螺栓与套管材质： 空白(None) = 无铅螺栓 + PVC套管(标准设计) 注：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白。 ⑨ 补充码(选择性 选择性)： 选择性 ： 适用有特殊管控之需求 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 17 內容 产品指南 贴片型编带规格 1. 编带 P2 φ P d t1 P1 P2 t1 B B W W F P1 F P φd W1 图 1-2 W1 产品指南 图 1-1 t2 A t2 A 图 1-3 单位：毫米 φD × L A B 3 ~ 4 × 4.5 ~ 5.3 4.7 4.7 4 × 5.7 4.7 4.7 5 × 4.5 ~ 5.3 5.7 5 × 5.7 ~ 6.0 5.7 F φd P P1 P2 t1 8 5.8 8 6.2 5.7 12 5.8 5.7 12 5.5 7.0 6.2 7.5 12 0.4 8.3 8 × 6.5 6.8 8.7 8.7 16.0 1-2 6.8 8 × 10 11.0 8 × 12* 1.5 2.0 10 × 7.7* 11.5 10.7 4.0 12.5 16 24.0 1.75 10.0 10.7 11.0 10 × 12.6* 13.0 12.5 × 13.5 13.4 13.4 12.5 × 13.5(G) 13.7 13.7 12.5 × 16 13.4 24 14.2 15.0 24 15.0 13.4 24 17.5 12.5 × 16(G) 13.7 13.7 24 16 × 16.5 17.5 17.5 28 16 × 16.5(G) 17.5 17.5 28 17.5 16 × 21.5 17.5 17.5 28 22.5 18 × 16.5 19.5 19.5 32 17.5 18 × 21.5 19.5 19.5 32 ± 0.2 ± 0.2 20.2 +0.1 / -0 ± 0.1 ± 0.1 32.0 17.5 0.5 17.5 1-3 44.0 22.5 ± 0.1 ± 0.1 ± 0.1 注：制品尺寸别标有“ * ”记号者为适用高分子固态铝电解电容器(OP-CAP)；制品尺寸标有“(G)”者为耐震动品。 18 1-1 12.0 6.8 6.3 × 7.7 寸法公差 图号 6.2 7.0 6.3 × 7.0* 10 × 10(9.9*) W1 5.8 6.3 × 5.7 / 5.8 8 × 6.7* W 6.2 6.3 × 4.5 ~ 5.3 6.3 × 5.9* t2 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) ± 0.2 ± 0.3 ± 0.15 內容 产品指南 贴片型编带规格 2. 卷轴包装 图 2-2 产品指南 图 2-1 拉出方向 单位：毫米 制品尺寸 3 ~ 4φ 5φ 6.3φ 8φ×6.5 ~ 7.0L 8φ×10 ~ 12L 10φ 12.5φ W 14 14 18 18 26 26 34 16 ~ 18φ 46 A 380 380 380 380 380 380 380 380 t 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3. 包装规格表 编带卷轴 H 图 3-1 W L 单位：毫米 图 3-2 制品尺寸 3 ~ 4φ 5φ 6.3φ 8φ×6.5L 8φ×10L 10φ 12.5φ 16 ~ 18φ H 210 210 250 250 330 330 330 425 W, L 395 395 395 395 395 395 395 395 盘式包装 320 230 尺寸与包装数量 W1 H H1 数量／盘 12.5φ×13.5L 284 21 18.5 120 600 12.5φ×16L 284 21 18.5 120 600 16φ×16.5L 284 28 24.0 80 400 16φ×21.5L 284 28 24.0 80 400 18φ×16.5L 284 28 24.0 60 300 18φ×21.5L 284 28 24.0 60 300 数量／盒 H H1 W1 单位：毫米 制品尺寸 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 19 內容 产品指南 引线型高分子电容器(OP-CAP)编带规格 图2 产品指南 图1 单位：毫米 SA 加工别 φD 记号 L 5 8 6.3 8 5.5 ~ 6.5 11 8 6.5 ~ 8 φd 0.5 0.45 0.6 0.5 0.6 F 2.5 2.5 3.5 H 18.5 18.5 18.5 P 12.7 12.7 12.7 P0 12.7 12.7 12.7 P1 5.1 5.1 4.6 P2 6.35 6.35 6.35 W 18.0 18.0 18.0 W0 6.0 10.0 10.0 W1 9.0 9.0 9.0 W2 1.5 1.5 1.5 A 11.0 11.0 11.0 φD0 4.0 4.0 4.0 ∆H 0 0 0 t 0.7 0.7 0.7 适用图号 1 2 2 说明：1. 若 5 ~ 8φ φ制品需求贴带脚距 5.0 mm， 制品需求贴带脚距(F) 求贴带脚距 mm，请于下单 于下单前与我们连 前与我们连系 们连系。 2. 如有其它贴带寸法之需求，请与我们连系。 8 ≧11.5 公差值 +0.5 / 1.0 10 ≧10 公差值 1.0 0.6 3.5 18.5 12.7 12.7 4.6 6.35 18.0 12.0 9.0 1.5 11.0 4.0 0 0.7 2 ± 0.05 +0.8/-0.2 ± 0.75 ± 1.0 ± 0.2 ± 0.5 ± 1.0 ± 0.5 最小值 ± 0.5 最大值 最大值 ± 0.2 ± 1.0 ± 0.2 0.6 5.0 18.5 12.7 12.7 3.85 6.35 18.0 12.0 9.0 1.5 11.0 4.0 0 0.7 2 ± 0.05 +0.8/-0.2 ± 0.75 ± 1.0 ± 0.2 ± 0.7 ± 1.3 ± 0.5 最小值 ± 0.5 最大值 最大值 ± 0.2 ± 1.0 ± 0.2 包装型式与数量 图3 折迭式包装盒 装数量 φD (毫米) 数量 5 2,000 6.3 2,000 单位：个／盒 10 500 8 1,000 注：电容器是以正极引线为导向或可依客户要求以负极引线为导向。 引线型高分子电容器(OP-CAP)引脚加工规格 单位：毫米 加工别 引线切断 (5φ~ 10φ) 20 代码 CC 型 式 寸 φD × L 5φ 6.3φ× 5.5 ~ 6.5 6.3φ× 8 6.3φ× 11 8φ 10φ 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 法 φd 0.5 0.45 0.6 0.5 0.6 0.6 F 2.0 H 5.0 2.5 5.0 3.5 5.0 5.0 4.5 內容 产品指南 引线型编带规格 图2 图3 图4 产品指南 图1 TA* 加工别 L 记号 φD 3 φd 0.4 F H H0 P 4* 5 5 6.3 0.45 5.0 17.5 16.0 12.7 8 5 单位：毫米 SP SA 7~9 6.3 8* 0.5 5.0 17.5 16.0 12.7 P0 12.7 12.7 P1 P2 W W0 W1 W2 A φD0 ∆H t 适用图号 3.85 6.35 18.0 6.0 9.0 1.5 11.0 4.0 0 0.7 1 3.85 6.35 18.0 10.0 9.0 1.5 11.0 4.0 0 0.7 1 ≧11 6.3 8 3 0.5 0.6 0.4 5.0 5.0 18.5 20.0 16.0 12.7 5 12.7 3.85 6.35 18.0 10.0 12.0 9.0 1.5 11.0 4.0 0 0.7 1 5 4* 5 0.45 2.5 17.5 --12.7 ≧7 7~9 11.5 ~ 20 9 ~ 25 6.3 8 5 6.3 8 8 公差值 10 12.5 12.5 公差值 0.45 0.45 0.5 0.5 0.5 0.6 ±0.05 0.6 0.6 0.6 ±0.05 2.5 2.5 2.5 2.5 3.5 3.5 +0.8/-0.2 5.0 5.0 5.0 +0.8/-0.2 17.5 17.5 17.5 17.5 17.5 18.5 ±0.75 18.5 18.5 18.5 ±0.75 ------------±0.5 --------12.7 ±1.0 12.7 25.4 15.0 ±1.0 12.7 12.7 5.1 6.35 18.0 6.0 9.0 1.5 11.0 4.0 0 0.7 2 ±0.2 12.7 12.7 15.0* 5.1 5.1 5.1 5.1 4.6 4.6 ±0.5 3.85 3.85 3.75 6.35 6.35 6.35 6.35 6.35 6.35 ±1.0 6.35 6.35 7.5 18.0 ±0.5 18.0 10.0 12.0 最小值 12.0 9.0 ±0.5 9.0 1.5 最大值 1.5 最大值 11.0 11.0 4.0 ±0.2 4.0 0 ±1.0 0 0.7 ±0.2 0.7 3 3 2 3 3 3 3 4 3 ±0.2 / ±0.3(*) ±0.7 ±1.3 ±0.5 最小值 ±0.5 最大值 最大值 ±0.2 ±1.0 ±0.2 说明：1. 4φ 标注“ * ”记号者表示其寸法与 4φ×7L 相同。 2. “ SA ”加工：5 ~ 6.3φ×11 ~ 15L 之 H 寸法为 18.5mm。 3. 3 ~ 8φ×5L 制品之 W0 寸法最小亦可为 10.0mm。 4. “TA”之寸法公差与“SA”相同。如有其它贴带型式与寸法之需求，请与我们连系。 包装型式与数量 图5 折迭式包装盒 包装数量 φD(mm) 数量 3 3,000 4 2,000 5 2,000 6.3 2,000 8 1,000 单位：个／盒 10 12.5 500 300 注：电容器是以正极引线为导向或可依客户要求以负极引线为导向。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 21 內容 产品指南 引线型引脚加工规格 单位：毫米 产品指南 加工别 代码 引线扩大 成型后切断 (4φ~ 8φ) FC 引线切断 (3φ~ 25φ) CC 引线扩大成型扭结 后切断 (4φ~ 8φ) SF 引线扭结切断 (10φ~ 25φ) 引线折弯后切断 (5φ~ 25φ) 负极引线折弯 (10φ~ 25φ) 22 SC BC SD 型 式 寸 φD × L 3×5 4×5 5×5 6.3 ~ 8 × 5 4×7 5 × 7~11 6.3 × 7 ~ 15 8×7~9 8 × 11.5 ~ 50 10 12.5 16 18 22 25 法 F 1.0 1.5 2.0 2.5 1.5 2.0 2.5 3.5 3.5 5.0 5.0 7.5 7.5 10.0 12.5 φd 0.4 0.45 0.45 0.45 0.45 0.5 0.5 0.5 0.6 0.6 0.6 0.8 0.8 1.0 1.0 F' 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 ------------- H 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 4.5 4.5 4.5 4.5 4.5 4.5 φD × L φd H1 H2 H3 F P E 4~8×5 0.45 5.0 2.8 2.5 5.0 1.1 1.1 4×7 0.45 5.0 2.8 2.5 5.0 1.1 1.1 5 × 7 ~ 11 0.5 5.0 2.8 2.5 5.0 1.1 1.1 6.3 × 7 ~ 15 0.5 5.0 2.8 2.5 5.0 1.1 1.1 8×7~9 0.5 5.0 2.8 2.5 5.0 1.1 1.1 8 × 11.5 ~50 0.6 5.0 2.8 2.5 5.0 1.1 1.1 10 0.6 4.5 2.5 --- 5.0 1.2 1.1 12.5 0.6 4.5 2.5 --- 5.0 1.2 1.1 16 0.8 4.5 2.5 --- 7.5 1.2 1.1 18 0.8 4.5 2.5 --- 7.5 1.2 1.1 22 1.0 4.5 2.5 --- 10.0 1.2 1.3 25 1.0 4.5 2.5 --- 12.5 1.2 1.3 φD × L φd F ± 0.5 5 × 11 0.5 2.0 --- 6.3 × 11 ~ 15 0.5 2.5 --- 8 × 11.5 ~ 50 0.6 3.5 --- 10 0.6 5.0 2.3 12.5 0.6 5.0 2.3 16 0.8 7.5 2.7 18 0.8 7.5 2.7 22 1.0 10.0 2.7 25 1.0 12.5 “*E”寸法仅适用于 SD 切脚 “BU”：引线折弯切断方向不同于 BC 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) *E 最大 2.7 內容 产品指南 包装规格 最小包装数量 编带 长脚 制品尺寸 单位：颗／个 切脚 外箱 内盒 外箱 每袋 外箱 每袋 3 φ 3,000 30,000 1,000 60,000 1,000 80,000 4 φ 2,000 20,000 1,000 50,000 1,000 80,000 5 φ× 5 ~ 7L 2,000 20,000 1,000 40,000 1,000 56,000 5 φ× 11L 2,000 20,000 1,000 30,000 1,000 40,000 6.3 φ× 5 ~ 7L 2,000 20,000 1,000 30,000 1,000 40,000 6.3 φ× 11L 2,000 20,000 1,000 20,000 1,000 24,000 6.3 φ× 15L 8 φ× 5 ~ 9L 2,000 20,000 1,000 15,000 500 12,000 1,000 10,000 1,000 15,000 1,000 16,000 8 φ× 11.5L 1,000 10,000 1,000 12,000 1,000 16,000 8 φ× 15L 1,000 10,000 1,000 10,000 800 12,800 8 φ× 20L 1,000 10,000 1,000 8,000 500 8,000 8 φ× 25 ~ 30L 1,000 10,000 1,000 6,000 500 8,000 8 φ× 35 ~ 50L 1,000 10,000 250 3,000 250 4,000 500 5,000 1,000 12,000 500 12,000 10 φ× 9L 10 φ× 12.5L 500 5,000 500 8,000 500 8,000 10 φ× 16L 500 5,000 500 7,000 500 8,000 10 φ× 20L 500 5,000 500 6,000 400 6,400 10 φ× 25L 500 5,000 500 6,000 300 4,800 10 φ× 30 ~ 40L 500* 5,000* 400 4,000 250 4,000 10 φ× 45 ~ 50L 250 2,500 200 3,000 200 3,200 12.5 φ× 16 ~ 25L 300 3,000 250 3,000 200 3,200 12.5 φ× 30 ~ 35L 300 3,000 250 3,000 150 2,400 12.5 φ× 40L 300 3,000 250 2,000 150 2,400 12.5 φ× 45 ~ 50L 150 1,500 100 2,000 100 1,600 16 φ× 16 ~ 25L --- --- 150 1,800 100 1,600 16 φ× 31.5L --- --- 100 1,200 100 1,600 16 φ× 35.5L --- --- 100 1,200 75 1,200 100 1,000 75 1,200 16 φ× 40L 16 φ× 45 ~ 50L --- --- 100 1,000 50 800 18 φ× 16L --- --- 150 1,800 100 1,600 100 1,200 100 1,600 --- --- 100 1,200 75 1,200 18 φ× 35.5L --- --- 100 800 75 1,200 18 φ× 40L --- --- 100 800 50 800 18 φ× 45 ~ 50L --- --- 50 600 50 22 φ --- --- 50 500 25 φ× 40L --- --- 25 300 --- 400 25 φ× 45 ~ 50L --- --- 25 250 --- 400 18 φ× 20 ~ 25L 18 φ× 31.5L 产品指南 1. 引线型 400 --- 400 注：1. 制品尺寸10φ×35 ~ 40L，其编带品数量为每盒250颗、每外箱为2,500颗。 2. 详细请参阅产品规格书内容 2. 引线型高分子固态铝电解电容器 单位：颗／个 编带 长脚 切脚 制品尺寸 5φ 内盒 外箱 2,000 20,000 6.3φ 2,000 20,000 8φ 1,000 10,000 10φ×10L 500 5,000 10φ×12L 500 5,000 每袋 外箱 每袋 20,000 1,000 20,000 1,000 12,000 500 10,000 8,000 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 外箱 24,000 20,000 16,000 500 12,000 8,000 23 內容 产品指南 包装规格 最小包装数量 3. 贴片型 产品指南 制品尺寸 数量／卷 单位：颗／个 数量／盒 3φ 2,000 20,000 4φ 2,000 20,000 5φ 1,000 10,000 6.3φ 1,000 10,000 1,000 10,000 8φ×6.5 ~ 7L 8φ×10L 500 5,000 8φ×12L* 400 4,000 10φ×7.7 ~ 10L 500 5,000 10φ×12.6L* 400 4,000 200 1,600 12.5φ×13.5L 12.5φ×16L 16φ×16.5L 200 1,600 200 1,600 16φ×21.5L 100 800 18φ×16.5L 150 1,200 18φ×21.5L 100 800 注：制品尺寸标有“ * ”记号者为仅适用 OP-CAP 4. 基板自立型 单位：颗／个 制品尺寸 制品尺寸 内盒 φ径 30 20φ 110 35 ~ 40 100 20 ~ 25 30 90 35 ~ 40 45 ~ 60 25φ 80 20 ~ 25 480 30 400 35φ 35 ~ 60 240 1,080 85 ~ 100 160 900 20 ~ 25 720 30 ~ 50 640 40φ 650 95 ~ 100 520 45 ~ 60 520 20 ~ 25 600 400 45 ~ 60 360 45 5. 螺栓型 70 75 ~ 90 60 20 25 270 单位：颗／个 制品φ径 数量／盒 35φ 100 51φ 36 63.5φ 25 76.2φ 16 89φ 注：可依据需求提供包装型式。 120 90 500 35 ~ 40 65 45φ 150 30 55 ~ 70 30 50 320 65 ~ 80 75 ~ 90 65 40 800 780 30 30φ 1,320 20 ~ 25 35 ~ 40 外箱 长度 1,100 880 45 ~ 50 22φ 内盒 φ径 20 ~ 25 24 外箱 长度 9 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 80 75 50 內容 产品指南 基板自立型端子型式 单位：毫米 适用制品尺寸：35φ ~ 40φ 端子型式编码：L5 产品指南 每一种端子型式都有适用制品尺寸之限制，如有其它端子型式图未列出，请与我们连系。 标准品 适用制品尺寸：20φ ~ 40φ 5 支端子 端子型式编码：- - 3 支端子 适用制品尺寸：20φ ~ 40φ 端子型式编码：L3 耐震动 耐震 动型 适用制品尺寸：25φ ~ 40φ 端子型式编码：T2 3 支端子 适用制品尺寸：35φ ~ 40φ 端子型式编码：S3 横置安装 适用制品尺寸：20φ ~ 35φ 端子型式编码：H2 4 支端子 适用制品尺寸：35φ ~ 40φ 端子型式编码：L4 横置安装 适用制品尺寸：20φ ~ 35φ 端子型式编码：G2 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 25 內容 产品指南 贴片型回流焊接条件 ● 焊盘型式与适用制品尺寸 单位：毫米 G G 焊盘尺寸 Y 3φ 0.8 2.2 1.6 8φ 3.0 3.5 2.5 4φ 1.0 2.6 1.6 10φ 4.0 4.0 2.5 产品指南 制品尺寸 焊盘尺寸 Y X 制品尺寸 X 5φ 1.4 3.0 1.6 12.5φ 4.0 6.0 3.2 6.3φ 1.9 3.5 1.6 16φ 6.0 7.0 3.2 8×6.5 2.1 4.0 1.6 18φ 6.0 8.0 3.2 ● 焊接方法之适用性 焊接方法 回流焊 铬铁 波峰焊 可行 可行 不可行 (1) 方法如下 可行性 回流焊： 于焊接时请遵循使用之温度条件。如 使用较高之温度时，请量测并告知电 容温度及回流焊条件。 ● 无铅回流焊使用条件 制品尺寸较大其上升的温度较缓慢。 并非得依制品尺寸别调整回流焊锡 炉的温度，例如： φ4 与 φ10 制品 皆会安装于 PCB 过锡炉。 (2) 焊锡注意事项 1. 回流焊接温度的相关因素： * 制品尺寸：制品尺寸较大其温度 上升较缓慢。 * 制品安装位置：PCB 中心的温度 较 PCB 边缘温度低 * PCB 尺寸：PCB 尺寸或者厚度较 厚上升的温较慢 ● 测试条件 制品别 高分子固态电 高分子固液混 容器 合电容器 非固态电容器 额定电压(V) 4 ~ 50 4 ~ 50 ≧ 63 4 ~ 100 ≧ 160 --- --- 制品尺寸(φ) 4 ~ 6.3φ 3 ~ 6.3 × 4.5L 3 ~ 6.3 8 ~ 18 ≧ 12.5 --- --- 150 ~ 200 150 ~ 180 180 120 预热 持续时间 最高温度 温度(T1 ~ T2, ℃) 时间(t1) (最大，秒) 温度 (T3，℃) 时间(t2) (最大，秒) 温度 (T4，℃) 150 ~ 180 120 230 217 230 217 217 230 217 230 200 217 230 30 90 60 60 40 60 70 250 60 260 250 40 250 240 250 5 时间(t3，秒) 回流次数 100 1 260 250 1 2 5 ≦2 2 50 2. 反复回流焊 * 如果可以，避免回流焊 2 次。 * 如果反复回流是不可避免的，请 量测并告知第一次与第二次的回 流温度，以及回流焊之时间。 * 请勿 3 次回流焊。 3. 以铬铁焊锡时请依循下列条件作 业： * 铬铁最高温度：350 ± 5℃ * 焊接时间：3 +1 / -0 秒 40 260 5 1 * 如使用条件较上表所列为高时，请与我们连系。 * 在执行第 2 次回流焊时，请确认电容器之温度已冷却至 5 ~ 35℃。 * 如回流焊条件依循 IPC / JEDEC(J-STD-020)，请与我们连系。 ● OP-CAP 回流焊注意事项 回流焊会降低制品额定静电容量，应确认回流焊条件是否满足建议回流焊之规范。 虽然实际的回流焊条件变更仍依据回各项回流焊焊接方法，请注意制品铝壳底部之最高温度及电极端子不可超过最高温度。 请特别注意：OP-CAP 制品在回流焊加热过程之温度应提高至 200℃以上。 若回流焊条件(温度或持续时间)大于上表所列，则 OP-CAP 制品会受损：制品静电容量降低约 50%、漏电流变大(上升至数毫安/mA)，以及损坏 电容器外部。 26 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 內容 产品指南 贴片型耐震动条件 规格表 最大加速度：30G / 50G 峰对峰之振幅：1.5 毫米 频率：10 ~ 2,000 Hz 往复 20 分钟 方向与震动时间： 3 正交方向交互作业，每个方向各 4 个小时。 性 产品指南 适用贴片型φ12.5 ~ φ16之产品 适用车载应用 最大加速度：30G / 50G 能 ≦初始值± 10% ≦初始规格值 ≦初始规格值 静电容量变化率 损失角正切值 漏电流 寸法图 寸法图 制品各项寸法 L 14.2 ± 0.5 16 ± 0.5 16.5 ± 0.5 φD 12.5 12.5 16 单位：毫米 A 13.0 13.0 16.5 B 13.5 13.5 17.0 C 14.5 14.5 18.2 W 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 P ± 0.2 4.4 4.4 6.4 焊盘型式与尺寸(耐震 型式与尺寸 耐震动 耐震动品) 30G 50G 单位：毫米 焊盘尺寸 G值 制品尺寸 12.5φ 16φ 12.5φ 16φ 30 G 50 G G 3.5 5.0 3.8 5.0 Y 6.0 8.0 6.0 8.0 X 4.8 6.3 6.0 7.5 S ----3.0 3.0 T ----5.0 5.0 当使用大型表面黏着电容器时，请尽可能将焊盘尺寸设计较建议尺寸大些，以提高电容器之耐震动性及避免从 PCB 上脱落。若 G 值高于上表 之值，请与我们连系。 停止生产系列 下表所列系列已不再供货，请依据下表建议系列变更使用： 型别 原系列 VE2, VE3,VEA VGA, VEL 贴片型 直立式 引线型 卧式引线型 特长／用途 大额定静电容量范围 推荐替代系列 VE 105℃大额定静电容量范围 VEJ VEK 105℃长寿命品 VZH VLV 低等效串联电阻(ESR)，高度信赖性耐震动品 VZH VLW 125℃高温使用、耐震动品 VUA RXZ 极低阻抗值品(适用主板 M/B) RXH 极低阻抗值、高信赖性品(适用主板 M/B) RZD 极低阻抗值品 RXF 可承受高纹波电流之长寿命品 RXY 低阻抗值品 RZY 高信赖性品 RZF 高信赖性、长寿命品 TEA 一般用途 OCR / OCRZ RXQ RZW 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 27 內容 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OP-CAP 规格列表 贴片型(表面黏着) - 2.5V ~ 10V 2.5 V 额定电压 静电容量 (µF/微法 拉) 系列 制品尺寸 φD×L(mm) 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 6.3 V 10 V 4V 等效串 联电阻 (ESR) 纹波电流 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 纹波电流 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 纹波电流 33 OP-CAP 47 OVS 5 × 5.8 30 1,970 OVA OCV OCV OVA OVE OVS OVA OCV OVK OCVZ OVE OVA OVS OVK OCV 6.3 × 5.8 6.3 × 5.9 5 × 5.7 5 × 5.8 5 × 5.8 5 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 5 × 5.7 5 × 5.8 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 7 27 27 35 35 24 20 27 27 22 21 24 27 22 22 30 2,400 2,400 1,380 1,380 2,500 2,150 2,400 2,400 2,800 2,660 2,500 2,400 2,570 2,800 2,010 56 68 82 100 120 150 180 OCVZ OVE 5 × 5.7 5 × 5.8 19 21 2,800 2,670 1,270 1,100 1,270 1,270 2,310 2,250 2,310 2,250 2,250 2,300 2,540 2,310 1,970 2,300 OVE OVS OCVZ OVK OVA 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 8 × 6.7 25 27 22 27 27 2,530 2,320 2,600 2,300 2,800 OCVZ OVE OCV OVA OVK OVK 6.3 × 7.7 6.3 × 7.7 8 × 6.7 8 × 6.7 8 × 6.7 10 × 7.7 15 21 27 27 30 30 3,400 2,880 2,800 2,800 2,760 3,020 6.3 × 4.4 6.3 × 7 8 × 6.7 8 × 6.7 19 30 25 25 2,780 2,250 3,020 3,020 OVD 6.3 × 4.4 19 2,780 OVD 5 × 5.8 17 3,390 6.3 × 4.4 6.3 × 4.4 6.3 × 4.4 6.3 × 5.8 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 6.3 × 5.9 6.3 × 7 8 × 6.7 8 × 6.7 8 × 6.7 18 18 15 15 10 22 15 10 20 30 25 25 22 3,000 3,200 3,180 3,160 3,900 2,570 3,160 3,900 2,800 2,250 3,020 3,020 3,220 OVE 8 × 6.7 21 3,220 OCVZ OVE OVK OVA OVA 8 × 6.7 8 × 6.7 8 × 6.7 8 × 12 10 × 7.7 22 21 22 14 24 3,220 3,220 3,200 4,420 3,770 OCV OCVU OVA OCV OVA OVK 8 × 12 8 × 12 8 × 12 10 × 7.7 10 × 7.7 10 × 7.7 14 17 14 24 24 24 4,420 3,950 4,420 3,770 3,770 3,770 8 × 10 17 4,000 270 6.3 × 5.8 6.3 × 5.9 8 × 6.7 15 15 22 3,160 3,160 3,220 OVE OVF 6.3 × 7.7 6.3 × 7.7 14 9 3,470 4,200 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 6.3 × 5.9 8 × 6.7 8 × 6.7 8 × 6.7 15 10 20 15 10 25 22 25 3,160 3,900 2,800 3,160 3,900 3,020 3,220 3,020 6.3 × 5.8 6.3 × 7.7 6.3 × 7.7 6.3 × 7.7 17 9 14 9 3,390 4,200 3,470 4,200 OVD OVF OCVZ OCVZ OVE OVF OVE OVF OVH OCV OVA OCVZ OVE OVF OVH OVK OVS 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 7.7 6.3 × 7.7 6.3 × 7.7 8 × 6.7 8 × 6.7 8 × 6.7 10 × 7.7 10 × 7.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 17 10 17 9 14 9 14 10 9 20 20 22 14 10 9 22 22 3,390 3,900 3,390 4,200 3,470 4,200 3,950 4,500 4,500 4,130 4,130 3,220 3,950 4,500 4,500 3,220 3,220 OVD OCV OVA 330 OCVZ OVH OVD 6.3 × 4.4 6.3 × 4.4 6.3 × 4.4 16 14 16 3,180 3,180 3,500 OVE OVF OVK OCVZ OVH OCV OVK OVA 390 OVE OVF OCVZ OVH 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 15 10 14 10 3,160 3,900 3,160 3,900 OVD OCVZ OVE OVF 28 40 70 40 40 28 31 28 31 31 27 23 28 30 27 OVD OCV OCV OVA OVE OCVZ OVK 2,780 2,500 2,500 5 × 5.8 5 × 5.8 5 × 5.7 5 × 5.8 5 × 5.8 6.3 × 5.8 5 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 5 × 5.7 5 × 5.8 5 × 5.8 6.3 × 5.9 1,490 2,730 1,490 2,610 2,150 2,450 2,450 2,570 3,390 3,020 3,020 19 25 25 OVA OVS OCV OVA OVE OVA OVE OVA OCV OVK OCVZ OVE OVS OVK 30 20 30 22 25 26 26 22 17 25 25 6.3 × 4.4 6.3 × 5.8 6.3 × 5.9 纹波电流 5 × 5.7 5 × 5.7 5 × 5.8 5 × 5.8 5 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 5 × 5.8 8 × 6.7 8 × 6.7 OVD OVA OCV 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) OCV OCVZ OVA OVE OVS OVA OCV OVK OCVZ OVD OVH OVE OVF OVS OCVZ OVH OVK OCV OCV OVA OVK 220 系列 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) OVE 內容 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OP-CAP 规格列表 贴片型(表面黏着) – 2.5V ~ 10V, 50V ~ 63V 静电容量 (µF/微法 拉) 470 560 680 系列 制品尺寸 φD×L(mm) 4V 等效串 联电阻 (ESR) 纹波电流 OVE OVF 6.3 × 7.7 6.3 × 7.7 13 9 3,600 4,200 OVD OVF OCVZ OVH OCVZ OVE OVF OCV OVA OVE OVF OVH OCVZ OVE OVF OVH OCV OCVU OVA 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 6.3 × 7.7 6.3 × 7.7 6.3 × 7.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 12 8 × 12 8 × 12 16 10 16 10 9 13 9 23 23 13 10 9 20 13 10 9 12 13 12 3,500 3,900 3,500 3,900 4,200 3,600 4,200 3,100 3,100 4,100 4,500 4,200 3,370 4,100 4,500 4,500 4,770 4,520 4,770 820 OCVZ OVE 8 × 12 8 × 12 9 9 5,380 5,400 1,000 OCV OVA OCVU 10 × 7.7 10 × 7.7 10 × 9.9 19 19 13 4,240 4,240 5,200 1,200 OCVZ OVE OVH OCV 10 × 7.7 10 × 7.7 10 × 7.7 10 × 9.9 13 13 9 13 4,450 4,450 5,000 5,200 1,500 OVE OCVZ OVE OCV OCVU OVA 8 × 10 8 × 12 8 × 12 10 × 12.6 10 × 12.6 10 × 12.6 10 12 9 10 13 10 5,220 5,150 5,400 5,500 5,440 5,500 1,800 2,200 2,700 OVH OVE OCVZ OVE 10 × 9.9 10 × 10 10 × 12.6 10 × 12.6 系列 制品尺寸 φD×L(mm) 27 39 47 68 6,000 5,500 5,600 5,600 等效串 联电阻 (ESR) 纹波电流 OCV 8 × 12 34 2,000 OCV 10 × 12.6 29 2,600 OVE OVF OVH OCV OVA OCVZ OVE OVF OVH OVK OVS OCV OCVU OCVZ OVA OCV OVA OVK 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 纹波电流 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 纹波电流 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 纹波电流 8 × 6.7 8 × 6.7 8 × 6.7 10 × 7.7 10 × 7.7 14 10 9 20 20 3,950 4,500 4,500 4,130 4,130 OCV OCVU OVA OVK 8 × 12 8 × 12 8 × 12 10 × 7.7 12 15 12 20 4,770 4,210 4,770 4,130 OCV OCVU OCVZ OVE OVA 10 × 9.9 10 × 9.9 10 × 7.7 10 × 7.7 10 × 12.6 18 18 19 19 12 4,400 4,400 3,800 3,800 5,300 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 12 8 × 12 8 × 12 8 × 12 22 14 10 9 18 22 12 13 9 12 3,220 3,950 4,500 4,500 3,600 3,220 4,770 4,520 5,380 4,770 OCV OCVU 10 × 9.9 10 × 9.9 16 16 4,700 4,700 OCV OCVU OVA 10 × 12.6 10 × 12.6 10 × 12.6 12 13 12 5,300 5,230 5,300 10 × 7.7 10 × 7.7 10 × 7.7 20 20 20 4,130 4,130 4,130 OCV 10 × 12.6 10 5,500 OVE 10 × 10 13 4,820 OVE OCVZ OVE OCVZ OVE OVH OCV OCVU OVA 8 × 10 8 × 12 8 × 12 10 × 7.7 10 × 7.7 10 × 7.7 10 × 12.6 10 × 12.6 10 × 12.6 12 13 10 14 14 9 10 12 10 4,770 4,700 5,150 4,300 4,300 5,000 5,500 5,440 5,500 OVE 10 × 10 12 5,025 OVH OVE OCVZ OVE 10 × 9.9 10 × 10 10 × 12.6 10 × 12.6 8 12 10 10 6,000 5,025 5,560 5,500 OCV OCVU OVA 10 × 9.9 10 × 9.9 10 ×12.6 13 13 10 5,200 5,200 5,500 OVE OCVZ OVE OVH OCVZ OVE OVE OCV OCVU OVA 8 × 10 10 × 7.7 10 × 7.7 10 × 7.7 8 × 12 8 × 12 10 × 10 10 × 12.6 10 × 12.6 10 × 12.6 10 14 14 9 12 9 10 10 12 10 5,220 4,300 4,300 5,000 4,700 5,400 5,500 5,500 5,440 5,500 OCVZ OVE 8 × 12 10 × 10 12 10 4,700 5,500 OVH OVE OVE 10 × 9.9 10 × 10 10 × 12.6 8 10 9 6,000 5,500 5,600 OCVZ 10 × 12.6 9 5,700 50 V 额定电压 静电容量 (µF/微法 拉) 8 10 9 9 系列 63 V 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 纹波电流 OCV 8 × 12 35 2,000 OCV 10 × 12.6 30 2,500 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 29 OP-CAP 2.5 V 额定电压 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 6.3 V 10 V 內容 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OP-CAP 规格列表 贴片型(表面黏着) – 16V ~ 35V 额定电压 16 V 静电容量 (µF/微法 拉) 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 系列 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 25 V 35 V 20 V 纹波电流 系列 制品尺寸 φD×L(mm) 等效串 联电阻 (ESR) 纹波电流 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 纹波电流 6.8 OCV 6.3 × 5.9 80 1,200 10 OVA OCV 6.3 × 5.8 8 × 6.7 65 60 1,500 1,500 OVG OVA OCV 5 × 5.8 8 × 6.7 10 × 7.7 40 50 50 2,450 1,800 2,000 18 OP-CAP 22 OCV OVA OVS 5 × 5.7 5 × 5.8 5 × 5.8 45 45 90 1,210 1,210 1,060 OVE OVA OCVZ OVE OVS OVA OVS OCVZ OVK 5 × 5.8 6.3 × 5.8 5 × 5.7 5 × 5.8 5 × 5.8 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 35 37 27 35 35 37 37 24 30 2,070 2,050 2,350 2,070 1,820 2,050 2,050 2,460 2,200 OCV 6.3 × 5.9 50 1,650 OVA OCV 6.3 × 5.8 6.3 × 5.9 50 50 1,650 1,650 27 33 39 47 OVG 56 68 82 100 120 150 180 220 270 330 OVE OVS OCVZ OVK OVE OCV OVA OVK OVS OVD OCVZ OVE OVE OVK OVE OVK OVS 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 6.3 × 7.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 6.3 × 5.8 6.3 × 5.9 6.3 × 7.7 8 × 6.7 10 × 7.7 8 × 6.7 8 × 6.7 8 × 6.7 28 30 25 30 24 30 30 28 30 35 24 24 24 24 24 28 27 2,390 2,200 2,440 2,200 2,700 2,700 2,700 2,800 2,760 2,490 2,490 2,700 3,010 2,670 3,010 2,800 2,900 OCVZ OVA 8 × 6.7 10 × 7.7 22 26 3,220 3,430 OVE OCV OCVU OVA OCV OVA OVK OVG OVE OCVZ OVE OCV OCVU OVA OVG OCVZ OVG OVE OCV OCVU OCVZ OVA 8 × 10 8 × 12 8 × 12 8 × 12 10 × 7.7 10 × 7.7 10 × 7.7 6.3 × 7.7 8 × 10 10 × 7.7 10 × 7.7 10 × 9.9 10 × 9.9 10 × 12.6 8 × 6.7 8 × 12 8 × 10 10 × 10 10 × 12.6 10 × 12.6 10 × 12.6 10 × 12.6 18 16 20 16 26 26 29 22 18 22 22 20 20 14 22 12 21 16 14 16 12 14 3,900 4,360 3,640 4,360 3,430 3,430 3,430 3,300 3,900 3,450 3,450 4,200 4,200 5,050 3,300 4,850 3,400 4,350 5,050 4,720 5,300 5,050 470 OCVZ 10 × 12.6 10 6,100 560 820 1,000 30 OCV OCVZ OVG OVK OCVZ OVG 10 × 12.6 10 × 12.6 10 × 12.6 10 x 12.6 10 × 12.6 10 × 12.6 18 12 12 12 12 12 2,450 8 × 12 5 × 5.8 30 2,980 OVA 8 × 6.7 45 2,000 OVG OVA 6.3 × 5.8 10 × 7.7 30 45 2,800 2,100 OVG OCV OVA 5 × 5.8 8 × 6.7 8 × 6.7 30 45 45 2,800 2,000 2,000 OVG OVK 6.3 × 5.8 6.3 × 5.9 30 49 2,800 1,300 OVG OVK 5 × 5.8 6.3 × 5.9 30 48 2,800 1,300 OVG OCVZ OVG OCV 6.3 × 5.8 6.3 × 5.9 6.3 × 7.7 10 × 12.6 30 30 28 28 2,800 2,800 2,800 3,800 28 3,000 OVG 8 × 6.7 制品尺寸 φD×L(mm) 等效串 联电阻 (ESR) 纹波电流 OVK 6.3 × 5.9 64 900 OCVZ 6.3 × 5.9 35 2,600 OCV 8 × 12 31 2,100 OCV 10 × 12.6 28 2,700 OCVZ OVK 8 × 12 8 × 12 20 29 4,000 2,200 OCV OVA 10 × 7.7 10 × 7.7 40 40 2,500 2,500 OCV OCV 8 × 12 10 × 9.9 24 25 3,320 3,700 OVG 8 × 10 24 3,300 OVG OCVZ 6.3 × 5.8 6.3 × 5.9 25 25 3,200 3,200 OVG 8 × 10 22 3,500 OCVZ 10 × 12.6 18 4,400 OVG OCV OVA 6.3 × 7.7 10 × 12.6 10 × 12.6 25 20 20 3,200 4,320 4,320 OVK OVG 8 × 12 10 × 7.7 28 25 2,200 3,400 OVK 10 × 12.6 28 2,600 OVG 8 × 6.7 25 3,200 OCVZ 8 × 12 16 4,650 OVG 8 × 10 23 3,400 OCVZ OVG 10 × 9.9 10 × 10 20 20 3,800 3,800 OVK 8 × 12 21 4,000 OCV OVK 10 × 12.6 10 × 12.6 27 27 2,700 2,700 OCV 10 × 12.6 26 2,700 OCVZ 10 × 12.6 14 5,000 8 × 12 8 × 12 14 14 4,950 4,950 OVK 10 × 12.6 20 4,300 OCVZ OVG OCVZ 10 × 9.9 10 × 10 10 × 12.6 18 18 12 4,100 4,100 5,600 OCVZ OVK 390 40 OCV 系列 4,200 5,400 5,400 5,400 5,400 5,400 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 內容 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OP-CAP 规格列表 引线型 - 2.5V ~ 10V 静电容量 (µF/微法 拉) 系列 制品尺寸 φD×L(mm) 4V 等效串 联电阻 (ESR) 纹波电流 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 纹波电流 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 纹波电流 47 68 100 150 220 OCR ORD OCR 5×8 6.3 × 5.5 7 28 6.3 × 5.5 40 6.3 × 5.5 40 1,810 OCR ORA 6.3 × 11 6.3 × 11 18 20 3,160 3,160 1,810 4,350 2,390 270 OCR OCR ORA 6.3 × 11 6.3 × 11 15 20 3,200 3,160 OCRZ ORD ORD 5×8 8 4,050 ORA 6.3 × 11 24 3,300 5×8 5×8 8 10 3,900 3,700 ORD OCR ORA 5×8 6.3 × 6.5 6.3 × 11 8 28 28 4,050 2,390 3,190 OCR OCRK ORA ORS OCRK OCRZ ORB ORE OCRZ ORC ORE OCR OCRK OCRU ORA ORS OCRZ ORE 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 8×8 8×8 8×8 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 8 × 12 8 × 12 12 15 8 12 8 7 8 7 7 8 8 12 15 15 7 12 7 8 4,770 4,210 5,080 4,770 4,700 5,600 4,700 5,600 6,200 5,700 5,700 4,770 4,210 4,210 5,700 4,770 6,200 5,700 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) ORA ORA ORF OCR ORA ORF ORA 6.3 × 11 6.3 × 11 6.3 × 5.5 6.3 × 6.5 6.3 × 11 6.3 × 11 6.3 × 11 OCR 10 × 10 25 25 24 45 25 25 25 纹波电流 2,820 2,820 2,490 1,700 2,820 2,890 2,820 17 3,950 ORE ORF ORA ORS ORF ORF OCR OCRK OCRU ORS 8 × 6.5 8×8 8 × 11.5 8 × 11.5 8 × 11.5 8×8 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 22 10 9 14 11 13 14 17 16 14 3,220 5,000 4,710 4,420 5,080 4,700 4,420 3,950 3,950 4,420 ORC OCRZ 8 × 11.5 8 × 12 9 8 5,650 5,000 ORF OCRZ ORA ORF ORS 8 × 11.5 10 × 12 10 × 12 10 × 12 10 × 12 11 8 8 10 12 5,400 6,000 5,650 6,100 5,300 ORD OCRK OCRZ ORE ORF ORE OCRZ OCR ORA 5×8 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 5.5 6.3 × 6 6.3 × 11 6.3 × 11 7 7 7 5 5 10 10 18 20 4,350 5,600 5,600 5,900 5,900 3,900 3,900 3,160 3,150 470 OCRZ ORD ORE OCRK ORE ORF OCRZ 5×8 5×8 5×8 6.3 × 8 6.3 × 8 6.3 × 8 8×8 7 7 7 7 5 5 7 4,200 4,350 4,180 5,600 5,900 5,900 5,000 ORF 6.3 × 8 7 5,600 560 OCRZ ORD ORE ORE OCRZ OCRK OCRZ ORE ORF OCRZ ORC ORE 5×8 5×8 5×8 6.3 × 5.5 6.3 × 6 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 8×8 8×8 8×8 7 7 7 10 10 7 7 5 5 7 7 8 4,200 4,350 4,180 3,900 4,000 5,600 5,600 5,900 5,900 6,200 6,100 4,700 OCRK OCRZ ORB ORE ORF OCRZ ORC ORE OCR OCRU ORA ORS OCRZ ORE 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 8×8 8×8 8×8 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 8 × 12 8 × 12 7 7 7 7 7 7 7 7 10 13 7 10 7 7 5,600 5,000 5,000 5,600 5,600 6,200 6,100 6,100 5,230 4,520 5,580 5,230 6,200 6,100 OCRK OCRZ ORB ORE OCRZ ORC ORE OCRZ 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 8×8 8×8 8×8 8 × 12 8 7 8 7 7 8 7 7 4,700 5,600 4,700 5,600 6,200 5,700 6,100 6,200 OCR OCRK OCRU OCRZ ORS 10 × 12 10 × 12 10 × 12 10 × 12 10 × 12 12 16 13 8 12 5,300 4,720 5,230 6,000 5,300 OCR OCRU ORA ORS OCRK OCRZ ORB ORE ORF OCRZ ORC ORC ORE ORA ORS OCRZ ORE OCRZ ORC ORE ORC OCRZ OCR OCRZ ORA 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 8×8 8×8 8×8 8×8 8 × 11.5 8 × 11.5 8 × 12 8 × 12 8×8 8×8 8×8 8 × 11.5 8 × 12 10 × 10 10 × 12 10 × 12 10 13 7 10 7 7 7 5 5 7 5 7 7 7 10 7 7 7 7 7 7 7 14 7 6 5,230 4,520 5,580 5,230 5,600 5,600 5,000 5,900 5,900 6,200 6,100 6,100 6,100 5,580 5,230 6,200 6,100 6,200 6,100 6,100 6,100 6,200 4,700 6,200 5,860 8 × 11.5 8 × 12 7 7 6,100 6,100 ORA ORE ORS 10 × 12 10 × 12 10 × 12 7 7 10 5,860 6,640 5,500 ORC 10 × 12 7 6,100 6.3 × 8 8×8 8 × 12 10 × 12 10 × 12 10 × 12 10 × 12 10 × 12 10 × 12 8 7 8 12 12 12 7 7 10 4,700 6,200 5,500 5,500 4,360 5,440 6,200 6,640 5,500 ORCZ 10 × 12 8 6,000 8×8 8 × 12 10 × 12 7 8 10 6,200 5,500 5,500 330 390 680 820 1,000 ORC ORE OCRZ ORA ORE ORS 8×8 10 × 12 10 × 12 10 × 12 7 6 7 8 6,200 5,860 6,640 5,500 ORF OCRZ OCRZ OCR OCRK OCRU OCRZ ORC ORS OCRZ ORC ORS 8×8 10 × 12 10 × 12 7 6 8 6,200 6,640 5,500 OCRZ OCRZ ORS 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 31 OP-CAP 2.5 V 额定电压 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 6.3 V 10 V 內容 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OP-CAP 规格列表 引线型 - 2.5V ~ 10V 2.5 V 额定电压 OP-CAP 静电容量 (µF/微法 拉) 系列 制品尺寸 φD×L(mm) 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 6.3 V 10 V 4V 等效串 联电阻 (ESR) 纹波电流 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 纹波电流 1,200 OCRZ OCRU 8×8 10 × 12 7 13 6,200 5,440 OCRZ OCR OCRZ OCRU ORS 8 × 12 10 × 12 10 × 12 10 × 12 10 × 12 7 12 7 12 8 6,200 5,500 6,200 5,440 5,500 1,500 ORC OCR OCRZ ORA ORS 8 × 11.5 10 × 12 10 × 12 10 × 12 10 × 12 7 12 7 7 8 6,100 5,500 6,500 5,860 5,500 OCRZ 10 × 12 7 6,500 OCRZ 10 × 12 8 7,500 OCRZ ORC ORE 10 × 12 10 × 12 10 × 12 7 8 10 7,200 5,560 5,560 2,200 2,700 系列 OCRZ ORC ORE 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 10 × 12 10 × 12 10 × 12 7 10 10 纹波电流 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 系列 纹波电流 6,200 5,560 5,560 引线型 - 16V ~ 35V 16 V 额定电压 静电容量 (µF/微法 拉) 系列 制品尺寸 φD×L(mm) 等效串 联电阻 (ESR) 纹波电流 系列 20 V 25 V 35 V 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 纹波电流 6.8 18 系列 OCR 22 OCR 6.3 × 5.5 60 6.3 × 5.5 80 纹波电流 1,200 1,450 33 纹波电流 ORS ORE OCR ORS ORE OCR OCR 8 × 11.5 6.3 × 5.5 8 × 11.5 10 × 12 8 × 6.5 8 × 11.5 10 × 12 34 35 31 30 30 31 30 2,830 2,600 2,300 3,270 2,800 2,300 3,650 8 × 11.5 8 × 11.5 10 × 12 29 18 28 2,200 4,380 2,700 OCR 8 × 11.5 24 3,320 ORE ORG OCR OCR 6.3 × 5.5 6.3 × 5.5 8 × 11.5 10 × 12.5 30 30 24 20 2,800 2,600 3,320 4,320 68 OCR ORS 8 × 11.5 8 × 11.5 24 24 3,320 3,320 OCRK ORG OCR 82 ORG ORE 6.3 × 8 8 × 6.5 28 28 2,780 3,000 ORE 8 × 12 20 4,000 OCRK OCR ORS 8 × 11.5 10 × 12 10 × 12 28 20 20 2,200 4,320 4,320 ORE ORG 10 × 12 10 × 12 18 16 4,400 4,670 OCR OCRK 10 × 12 10 × 12 26 28 2,700 2,600 39 47 OCR 6.3 × 5.5 50 1,650 56 100 OCR ORE ORG OCRZ OCRZ ORE OCR ORA ORS 6.3 × 5.5 6.3 × 5.5 6.3 × 6 6.3 × 8 6.3 × 8 6.3 × 11 6.3 × 11 8 × 11.5 24 20 24 10 10 22 25 16 2,490 2,490 2,490 4,680 4,680 2,820 2,820 4,360 120 150 ORE 180 OCRZ OCRZ ORE OCR OCRK OCRU ORS ORE 220 ORE 270 OCRK ORE ORG ORG OCRZ ORE ORC OCRZ ORE ORS 32 8 × 6.5 22 3,220 6.3 × 8 8×8 8×8 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 8 × 12 10 10 10 16 20 18 16 16 4,680 5,000 5,000 4,360 3,640 3,640 4,360 4,360 8 × 6.5 13 6.3 × 8 6.3 × 8 6.3 × 8 8 × 6.5 8×8 8×8 8 × 11.5 8 × 12 8 × 12 10 × 12 15 10 10 22 10 10 11 8 11 14 6.3 × 11 5 2,650 OCR OCRK OCRU ORS OCR 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 10 × 10 24 28 24 24 24 3,320 2,300 3,320 3,320 3,320 ORE ORG OCR OCRU ORS 6.3 × 5.5 6.3 × 5.5 10 × 12 10 × 12 10 × 12 25 20 20 20 20 3,200 3,200 4,320 4,320 4,320 ORG ORE 6.3 × 8 8 × 6.5 18 25 3,460 3,200 OCRZ ORG ORG ORE 8×8 8×8 8 × 11.5 8 × 12 18 18 16 16 3,770 3,770 4,650 4,650 4,150 ORG OCRZ 8 × 11.5 8 × 12 16 16 4,650 4,650 3,800 5,080 5,080 3,300 5,000 5,000 5,080 5,000 5,000 5,050 OCR OCRK 25 27 2,800 2,700 10 × 12 10 × 12 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 內容 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OP-CAP 规格列表 引线型 - 16V ~ 63V 静电容量 (µF/微法 拉) 330 系列 OCRZ OCR OCR OCRK OCRU OCRZ ORC ORS 制品尺寸 φD×L(mm) 8×8 10 × 10 10 × 12 10 × 12 10 × 12 10 × 12 10 × 12 10 × 12 20 V 等效串 联电阻 (ESR) 纹波电流 10 16 14 16 16 8 10 14 5,000 4,360 5,050 4,720 4,720 6,000 6,100 5,050 560 ORG OCRZ OCRZ ORC ORE ORG ORE 8×8 8 × 12 10 × 12 10 × 12 10 × 12 8 × 11.5 8 × 12 16 10 8 10 10 14 14 4,000 5,400 6,000 6,100 6,100 4,970 4,950 680 820 1,000 1,200 1,500 1,800 ORG OCRZ ORG ORG OCRZ ORE ORG ORG ORG ORG 8 × 16 10 × 12 10 × 12 8 × 20 10 × 12 10 × 12 10 × 12 8 × 20 10 × 16 10 × 20 8 10 12 8 10 12 12 8 8 8 额定电压 50 V 静电容量 (µF/微法 拉) 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) OCR OCR 8 × 11.5 10 × 12 27 47 68 OCRZ ORG OCR OCRK ORG OCRZ ORE 390 470 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 8×8 8×8 10 × 12 10 × 12 8 × 11.5 8 × 12 8 × 12 纹波电流 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 纹波电流 17 17 24 26 3,880 3,880 2,800 2,800 ORE ORG 10 × 12 10 × 12 14 14 5,000 5,000 14 14 14 4,970 4,970 4,970 OCRZ ORG 10 × 12 10 × 12 14 14 5,000 5,000 ORE 10 × 12 12 5,600 OCRZ ORG 10 × 12 10 × 12 12 12 5,400 5,400 系列 制品尺寸 φD×L(mm) 等效串 联电阻 (ESR) 纹波电流 OCR OCR 8 × 11.5 10 × 12 33 29 2,100 2,600 系列 等效串 制品尺寸 联电阻 φD×L(mm) (ESR) 纹波电流 OP-CAP 16 V 额定电压 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 25 V 35 V 7,000 6,100 5,400 7,500 6,100 5,400 5,400 7,500 7,700 8,100 63 V 29 28 纹波电流 2,200 2,600 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 33 产品体系图 OCV 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OCV 系列 特长／用途 ‧105℃、2,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 25 页贴片型焊接条 件) 纹波电流与频率补正系数 (120Hz, 20℃) 供给额定电压2分钟后，参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 单位：毫米 A B C W P ± 0.2 5.7 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 5.9 +0.1/-0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.0 ± 0.2 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 12.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 7.7 ± 0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 9.9 +0.1/-0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.6 +0.1/-0.4 10.3 (*)：5 ~ 6.3φ最大值为 0.4 10.3 11.0 0.7 ~ 1.3 4.7 φD 5 L 标示 φD = 5 ~ 6.3 34 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 产品体系图 OCV 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 2.5V(0E) 4V(0G) 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 220 6.3 × 5.9 0.12 110 25 2,500 560 8 × 6.7 0.12 280 23 3,100 680 8 × 12 0.18 340 12 4,770 1,000 10 × 7.7 0.12 500 19 4,240 1,200 10 × 9.9 0.18 750 13 5,200 1,500 2.9 4.6 10 × 12.6 0.18 750 10 5,500 150 5 × 5.7 0.12 120 30 1,490 150 6.3 × 5.9 0.12 120 26 2,450 220 8 × 6.7 0.12 176 25 3,020 330 8 × 6.7 0.12 264 25 3,020 470 10 × 7.7 0.12 376 20 4,130 560 8 × 12 0.18 448 12 4,770 680 10 × 7.7 0.12 544 20 4,130 820 10 × 9.9 0.18 656 13 5,200 10 × 12.6 0.18 960 10 5,500 0.12 103 27 2,400 1,200 82 6.3 × 5.9 5 × 5.7 0.12 126 35 1,380 6.3 × 5.9 0.12 126 27 2,400 OP-CAP 额定电压 (V/伏特) 100 120 6.3 × 7 0.12 151 30 2,010 6.3 × 7 0.12 189 30 2,250 150 6.3V(0J) 7.2 8 × 6.7 6.3 × 7 0.12 189 25 3,020 0.12 277 30 2,250 220 10V(1A) 8 × 6.7 0.12 277 25 3,020 330 10 × 7.7 0.12 416 20 4,130 470 8 × 12 0.15 592 12 4,770 560 10 × 9.9 0.15 706 16 4,700 820 10 × 12.6 0.15 1,033 10 5,500 47 5 × 5.7 0.12 94 40 1,270 56 6.3 × 5.9 0.10 112 31 2,250 150 8 × 6.7 0.10 300 27 2,800 8 × 12 0.15 660 14 4,420 12.0 330 16V(1C) 18.0 10 × 7.7 0.10 660 24 3,770 470 10 × 9.9 0.15 940 18 4,400 560 10 × 12.6 0.15 1,120 12 5,300 22 5 × 5.7 0.12 70 45 1,210 47 6.3 × 5.9 0.10 150 50 1,650 82 8 × 6.7 0.10 262 30 2,700 8 × 12 0.15 576 16 4,360 10 × 7.7 0.10 576 26 3,430 220 10 × 9.9 0.15 704 20 4,200 330 10 × 12.6 0.15 792 14 5,050 820 10 × 12.6 0.12 2,624 18 4,200 180 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 35 产品体系图 OCV 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 20V(1D) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 22 6.3 × 5.9 0.10 88 50 1,650 47 8 × 6.7 0.10 188 45 2,000 82 10 × 7.7 0.10 328 40 2,500 23.0 8 × 12 0.15 400 24 3,320 10 × 9.9 0.15 400 25 3,700 150 10 × 12.6 0.15 600 20 4,320 330 10 × 12.6 0.12 1,320 26 2,700 OP-CAP 100 25V(1E) 35V(1V) 50V(1H) 63V(1J) 6.8 6.3 × 5.9 0.10 170 80 1,200 10 8 × 6.7 0.10 125 60 1,500 22 10 × 7.7 0.10 275 50 2,000 33 8 × 12 0.12 413 30 2,980 3,800 29.0 56 10 × 12.6 0.12 700 28 270 10 × 12.6 0.12 1,350 27 2,700 39 8 × 12 0.12 273 31 2,100 68 10 × 12.6 0.12 476 28 2,700 39 8 × 12 0.12 390 34 2,000 68 10 × 12.6 0.12 680 29 2,600 27 8 × 12 0.12 340 35 2,000 47 10 × 12.6 0.12 592 30 2,500 6.3V 编带 40.0 58.0 73.0 产品编码说明 OCV系列 470微法拉 ± 20% 8φ×12L OCV 471 M 0J TR - 0812 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 36 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 OVK 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OVK 系列 特长／用途 ‧105℃、5,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 保证寿命时间 5,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 1,000 小时 ≦初始值的± 20% ≦初始规格值的 150% ≦初始规格值的 150% ≦初始规格值 保证寿命时间 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 耐湿无负荷特性 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 25 页贴片型焊接条 件) 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 单位：毫米 A B C W P ± 0.2 5.9 +0.1/-0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 12.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 7.7 ± 0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10.3 10.3 11.0 0.7 ~ 1.3 4.7 φD 6.3 L 10 12.6 +0.1/-0.4 (*)：6.3φ最大值为 0.4 标示 φD = 6.3 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 37 OP-CAP 规格表 产品体系图 OVK 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) OP-CAP 4V(0G) 6.3V(0J) 10V(1A) 额定静电容量 (µF/微法拉) 4.6 7.2 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 150 6.3 × 5.9 0.12 120 22 2,570 270 8 × 6.7 0.12 216 22 3,220 6.3 × 5.9 0.12 264 20 2,800 330 8 × 6.7 0.12 264 22 3,220 560 8 × 6.7 0.12 448 18 3,600 680 10 × 7.7 0.12 544 20 4,130 100 6.3 × 5.9 0.12 126 22 2,800 120 6.3 × 5.9 0.12 151 22 2,800 6.3 × 5.9 0.12 277 20 2,800 8 × 6.7 0.12 277 22 3,220 220 390 8 × 6.7 0.12 491 22 3,220 470 10 × 7.7 0.12 592 20 4,130 56 6.3 × 5.9 0.12 112 27 2,300 68 6.3 × 5.9 0.12 136 27 2,300 120 6.3 × 5.9 0.12 240 27 2,300 8 × 6.7 0.12 300 30 2,760 10 × 7.7 0.12 300 30 3,020 8 × 6.7 0.12 540 22 3,200 330 10 × 7.7 0.12 660 24 3,770 39 6.3 × 5.9 0.12 125 30 2,200 68 6.3 × 5.9 0.12 218 30 2,200 82 8 × 6.7 0.12 262 28 2,800 12.0 150 270 16V(1C) 18.0 100 10 × 7.7 0.12 320 35 2,670 120 8 × 6.7 0.12 384 28 2,800 180 10 × 7.7 0.12 576 29 3,430 5,400 820 20V(1D) 10 x 12.6 0.12 2,624 12 56 6.3 × 5.9 0.12 224 48 1,300 270 8 × 12 0.12 1,080 21 4,000 390 8 x 12 0.12 1,560 14 4,950 4,300 23.0 470 25V(1E) 35V(1V) 29.0 40.0 10 × 12.6 0.12 1,880 20 47 6.3 × 5.9 0.12 235 49 1,300 150 8 × 12 0.12 750 28 2,200 270 10 × 12.6 0.12 1,350 27 2,700 18 6.3 × 5.9 0.12 126 64 900 82 8 × 12 0.12 574 29 2,200 150 10 × 12.6 0.12 1,050 28 2,600 注：铝壳顶端之表面温度不可大于 105℃，供给纹波电流予制品所产生的温升需考虑之。 产品编码说明 OVK系列 470微法拉 ± 20% 6.3V 10φ×7.7L 编带 OVK 471 M 0J TR - 1008 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 38 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 OCVZ 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OCVZ 系列 特长／用途 ‧105℃、2,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 25 页贴片型焊接条 件) 纹波电流与频率补正系数 (120Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD L A 5 5.7 ± 0.3 5.3 6.3 4.4 ± 0.2 6.6 6.3 5.9 +0.1/-0.3 6.6 6.3 7.7 ± 0.3 6.6 8 6.7 ± 0.3 8.3 8 12.0 ± 0.5 8.3 10 7.7 ± 0.3 10.3 10 9.9 +0.1/-0.3 10.3 10 12.6 +0.1/-0.4 10.3 (*)：5 ~ 6.3φ 最大值为 0.4 单位：毫米 B 5.3 6.6 6.6 6.6 8.3 8.3 10.3 10.3 10.3 C 5.9 7.2 7.2 7.2 9.0 9.0 11.0 11.0 11.0 W 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.7 ~ 1.1 0.7 ~ 1.1 0.7 ~ 1.3 0.7 ~ 1.3 0.7 ~ 1.3 P ± 0.2 1.5 2.0 2.0 2.0 3.1 3.1 4.7 4.7 4.7 标示 φD = 5 ~ 6.3 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 39 OP-CAP 规格表 产品体系图 OCVZ 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 180 5 × 5.7 0.12 330 6.3 × 4.4 0.12 390 6.3 × 5.9 6.3 × 5.9 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 300 19 2,800 500 16 3,180 0.12 300 14 3,160 0.12 300 16 3,500 等效串联电阻(ESR) 560 2.5V(0E) 6.3 × 7.7 0.12 420 9 4,200 8 × 6.7 0.12 500 20 3,370 820 8 × 12 0.15 500 9 5,380 1,200 10 × 7.7 0.12 600 13 4,450 1,500 8 × 12 0.15 750 12 5,150 2,700 10 × 12.6 0.15 1,350 9 5,600 150 5 × 5.7 0.12 300 20 2,730 270 6.3 × 5.9 0.12 300 15 3,160 330 6.3 × 5.9 0.12 300 15 3,160 390 6.3 × 7.7 0.12 468 9 4,200 8 × 6.7 0.12 500 22 3,220 8 × 12 0.15 500 9 5,380 2.9 OP-CAP 680 4V(0G) 4.6 560 1,000 10 × 7.7 0.12 800 14 4,300 1,200 8 × 12 0.15 960 12 4,700 1,500 8 × 12 0.15 1,200 12 4,700 2,200 10 × 12.6 0.15 1,760 9 5,700 120 5 × 5.7 0.12 300 21 2,660 6.3 × 4.4 0.12 500 18 3,000 6.3 × 5.9 0.12 300 15 3,160 6.3 × 5.9 0.12 415 17 3,390 6.3 × 7.7 0.12 623 9 4,200 8 × 6.7 0.12 491 22 3,220 8 × 12 0.15 1,033 13 4,700 10 × 7.7 0.12 1,033 14 4,300 10 × 12.6 0.15 1,890 10 5,560 68 5 × 5.7 0.12 300 23 2,540 120 6.3 × 5.9 0.12 300 22 2,600 220 330 6.3V(0J) 7.2 390 820 1,500 10V(1A) 12.0 150 6.3 × 7.7 0.12 450 15 3,400 270 8 × 6.7 0.12 500 22 3,220 470 10 × 7.7 0.12 940 19 3,800 5 × 5.7 0.12 300 27 2,350 2,460 39 16V(1C) 40 18.0 6.3 × 5.9 0.12 300 24 68 6.3 × 5.9 0.12 300 25 2,440 100 6.3 × 5.9 0.12 320 24 2,490 150 8 × 6.7 0.12 500 22 3,220 220 10 × 7.7 0.12 704 22 3,450 270 8 × 12 0.15 864 12 4,850 330 10 × 12.6 0.15 1,056 12 5,300 470 10 × 12.6 0.15 1,504 10 6,100 820 10 × 12.6 0.12 2,624 12 5,400 1,000 10 × 12.6 0.12 3,200 12 5,400 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 产品体系图 OCVZ 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 20V(1D) 额定静电容量 (µF/微法拉) 23.0 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 120 6.3 × 5.9 0.12 480 25 3,200 390 8 × 12 0.12 1,560 14 4,950 10 × 9.9 0.12 2,240 18 4,100 10 × 12.6 0.12 2,240 12 5,600 56 6.3 × 5.9 0.12 280 30 2,800 180 8 × 12 0.12 900 16 4,650 220 10 × 9.9 0.12 1,100 20 3,800 330 10 × 12.6 0.12 1,650 14 5,000 22 6.3 × 5.9 0.12 154 35 2,600 82 8 × 12 0.12 574 20 4,000 120 10 × 12.6 0.12 840 18 4,400 25V(1E) 35V(1V) 29.0 40.0 OP-CAP 560 产品编码说明 OCVZ系列 820微法拉 ± 20% 6.3V 10φ×7.7L 编带 OVZ 821 M 0J TR - 1008 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 41 产品体系图 OVH 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OVH 系列 特长／用途 ‧105℃、2,000 小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合 RoHS 指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 25 页贴片型焊接条 件) 纹波电流与频率补正系数 (120Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD 单位：毫米 L C W P ± 0.2 4.4 ± 0.2 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 5.9 +0.1 / -0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 7.7 ± 0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10.3 10.3 11.0 0.7 ~ 1.3 4.7 标示 42 B 6.3 10 9.9 +0.1 / -0.3 (*)：6.3φ最大值为 0.4 φD = 6.3 A φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 产品体系图 OVH 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 额定电压 (V/伏特) 涌浪电压 (V/伏特) 2.5V(0E) 4V(0G) 额定静电容量 (µF/微法拉) 2.9 4.6 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 3,180 等效串联电阻(ESR) 6.3 × 4.4 0.12 500 14 390 6.3 × 5.9 0.12 293 10 3,900 6.3 × 5.9 0.12 700 10 3,900 560 8 × 6.7 0.12 420 9 4,200 680 8 × 6.7 0.12 510 9 4,500 1,200 10 × 7.7 0.12 900 9 5,000 2,200 10 × 9.9 0.12 1,650 8 6,000 330 6.3 × 5.9 0.12 396 10 3,900 470 8 × 6.7 0.12 564 9 4,500 560 8 × 6.7 0.12 894 9 4,500 1,000 10 × 7.7 0.12 1,200 9 5,000 220 7.2 损失角正切值 (120Hz, 20℃) 330 1,800 6.3V(0J) 制品尺寸 φD×L 10 × 9.9 0.12 2,160 8 6,000 6.3 × 4.4 0.12 500 15 3,180 3,900 6.3 × 5.9 0.12 416 10 330 8 × 6.7 0.12 624 9 4,500 390 8 × 6.7 0.12 737 9 4,500 820 10 × 7.7 0.12 1,550 9 5,000 1,500 10 × 9.9 0.12 2,835 8 6,000 OP-CAP 标准品一览表 产品编码说明 ± 20% 6.3V 编带 821 M 0J TR - 1008 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 OVH系列 820微法拉 OVH 系列名 10φ×7.7L 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 43 产品体系图 OCVU 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OCVU 系列 特长／用途 ‧125℃、1000 ~ 2,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +125℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 2.5 ~ 4V：1,000小时 6.3 ~ 16V：2,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 125℃环境中供给额定电压 1,000 / 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 耐久性 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 25 页贴片型焊接条 件) 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD 8 单位：毫米 L 12.0 ± 0.5 B C W P ± 0.2 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 9.9 +0.1/-0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.6 +0.1/-0.4 10.3 10.3 11.0 0.7 ~ 1.3 4.7 标示 44 A 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 产品体系图 OCVU 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定静电容量 制品尺寸 损失角正切值 漏电流 等效串联电阻(ESR) (V/伏特) (µF/微法拉) φD×L (120Hz, 20℃) (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ T ≤ 105℃ 105℃ < T≦125℃ 680 8 × 12 0.18 340 13 4,520 1,430 1,000 10 × 9.9 0.18 500 13 5,200 1,645 1,500 10 × 12.6 0.18 750 13 5,440 1,721 560 8 × 12 0.18 448 13 4,520 1,430 820 10 × 9.9 0.18 656 13 5,200 1,645 10 × 12.6 0.18 960 12 5,440 1,721 470 8 × 12 0.15 592 15 4,210 1,332 560 10 × 9.9 0.15 706 16 4,700 1,487 820 10 × 12.6 0.15 1,033 12 5,440 1,721 330 8 × 12 0.15 660 17 3,950 1,250 470 10 × 9.9 0.15 940 18 4,400 1,392 560 10 × 12.6 0.15 1,120 13 5,230 1,655 180 8 × 12 0.15 576 20 3,640 1,151 220 10 × 9.9 0.15 704 20 4,200 1,330 330 10 × 12.6 0.15 1,056 16 4,720 1,493 2.5V(0E) 4V(0G) 2.9 4.6 1,200 6.3V(0J) 10V(1A) 16V(1C) 7.2 12.0 18.0 额定纹波电流值 OP-CAP 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 涌浪电压 产品编码说明 ± 20% 6.3V 编带 471 M 0J TR - 0812 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 OCVU系列 470微法拉 OVU 系列名 8φ×12L 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 45 产品体系图 OVA 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OVA 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 15,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 25 页贴 片型焊接条件) 纹波电流与频率补正系数 (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD 单位：毫米 L 46 B C W P ± 0.2 5 5.8 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 12.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 7.7 ± 0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.6 + 0.1/-0.4 10.3 (*)：5 ~ 6.3φ最大值为 0.4 10.3 11.0 0.7 ~ 1.3 4.7 标示 φD = 5 ~ 6.3 A φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 产品体系图 OVA 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 2.5V(0E) 涌浪电压 (V/伏特) 2.9 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 220 6.3 × 5.8 0.12 110 25 2,500 560 8 × 6.7 0.12 280 23 3,100 4,770 680 8 × 12 0.12 340 12 1,000 10 × 7.7 0.12 500 19 4,240 1,500 10 × 12.6 0.12 750 10 5,500 1,490 5 × 5.8 0.12 120 30 6.3 × 5.8 0.12 120 26 2,450 8 × 6.7 0.12 176 25 3,020 330 8 × 6.7 0.12 264 25 3,020 470 10 × 7.7 0.12 376 20 4,130 560 8 × 12 0.12 448 12 4,770 680 10 × 7.7 0.12 544 20 4,130 820 10 ×12.6 0.12 656 10 5,500 220 4V(0G) 4.6 1,200 82 0.12 960 10 5,500 6.3 × 5.8 10 × 12.6 0.12 103 27 2,400 5 × 5.8 0.12 126 35 1,380 6.3 × 5.8 0.12 126 27 2,400 OP-CAP 150 100 6.3V(0J) 7.2 120 6.3 × 5.8 0.12 151 27 2,400 150 8 × 6.7 0.12 189 25 3,020 277 25 3,020 220 8 × 6.7 0.12 330 10 × 7.7 0.12 416 20 4,130 470 8 × 12 0.12 592 12 4,770 680 10 × 12.6 0.12 857 10 5,500 820 10 × 12.6 0.12 1,033 10 5,500 33 5 × 5.8 0.12 66 40 1,270 1,270 5 × 5.8 0.12 94 40 6.3 × 5.8 0.12 94 31 2,250 56 6.3 × 5.8 0.12 112 31 2,250 120 8 × 6.7 0.12 240 27 2,800 150 8 × 6.7 0.12 300 27 2,800 8 × 12 0.12 540 14 4,420 10 × 7.7 0.12 540 24 3,770 4,420 47 10V(1A) 12.0 270 8 × 12 0.12 660 14 10 × 7.7 0.12 660 24 3,770 470 10 × 12.6 0.12 940 12 5,300 560 10 × 12.6 0.12 1,120 12 5,300 22 5 × 5.8 0.12 70 45 1,210 33 6.3 × 5.8 0.12 106 37 2,050 39 6.3 × 5.8 0.12 125 37 2,050 82 8 × 6.7 0.12 262 30 2,700 150 10 × 7.7 0.12 480 26 3,430 8 × 12 0.12 576 16 4,360 10 × 7.7 0.12 576 26 3,430 220 10 × 12.6 0.12 704 14 5,050 330 10 × 12.6 0.12 792 14 5,050 330 16V(1C) 18.0 180 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 47 产品体系图 OVA 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 20V(1D) 额定静电容量 (µF/微法拉) 23.0 OP-CAP 29.0 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 6.3 × 5.8 0.12 88 50 1,650 39 8 × 6.7 0.12 156 45 2,000 47 8 × 6.7 0.12 188 45 2,000 82 10 × 7.7 0.12 328 40 2,500 10 × 12.6 4,320 0.12 600 20 10 6.3 × 5.8 0.12 125 65 1,500 22 8 × 6.7 0.12 275 50 1,800 39 10 × 7.7 0.12 488 45 2,100 产品编码说明 ± 20% 6.3V 编带 471 M 0J TR - 0812 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 OVA系列 470微法拉 OVA 系列名 8φ×12L 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 48 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 22 150 25V(1E) 制品尺寸 φD×L 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 OVE 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OVE 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 耐久性 保证寿命时间 15,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。. 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 25 页贴 片型焊接条件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压 寸法图 制品各项寸法 φD L 5 5.8 ± 0.3 6.3 5.8 ± 0.3 6.3 7.7 ± 0.3 8 6.7 ± 0.3 8 10.0 ± 0.5 8 12.0 ± 0.5 10 7.7 ± 0.3 10 10.0 ± 0.5 10 12.6 +0.1/-0.4 (*)：5 ~ 6.3φ最大值为 0.4 单位：毫米 A 5.3 6.6 6.6 8.3 8.3 8.3 10.3 10.3 10.3 B 5.3 6.6 6.6 8.3 8.3 8.3 10.3 10.3 10.3 C 5.9 7.2 7.2 9.0 9.0 9.0 11.0 11.0 11.0 W 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.7 ~ 1.1 0.7 ~ 1.1 0.7 ~ 1.1 0.7 ~ 1.3 0.7 ~ 1.3 0.7 ~ 1.3 P ± 0.2 1.5 2.0 2.0 3.1 3.1 3.1 4.7 4.7 4.7 标示 φD = 5 ~ 6.3 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 49 OP-CAP 规格表 产品体系图 OVE 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 180 5 × 5.8 0.12 90 21 2,670 390 6.3 × 5.8 0.12 195 15 3,160 470 6.3 × 7.7 0.12 235 13 3,600 6.3 × 7.7 0.12 280 13 3,600 4,100 560 0.12 280 13 8 × 6.7 0.12 340 13 4,100 820 8 × 12 0.12 410 9 5,400 1,200 10 × 7.7 0.12 600 13 4,450 2.9 OP-CAP 2.5V(0E) 8 × 6.7 680 8 × 10 0.12 750 10 5,220 8 × 12 0.12 750 9 5,400 2,200 10 × 10 0.12 1,100 10 5,500 2,700 10 × 12.6 0.12 1,350 9 5,600 1,500 4V(0G) 150 5 × 5.8 0.12 120 22 2,610 270 6.3 × 5.8 0.12 216 15 3,160 330 6.3 × 5.8 0.12 264 15 3,160 390 6.3 × 7.7 0.12 312 14 3,470 470 8 × 6.7 0.12 376 14 3,950 560 8 × 6.7 0.12 448 14 3,950 8 × 10 0.12 800 10 5,220 10 × 7.7 0.12 800 14 4,300 8 × 12 0.12 960 9 5,400 10 × 10 0.12 960 10 5,500 10 × 10 0.12 1,200 10 5,500 10 × 10 0.12 1,440 10 5,500 4.6 1,000 1,200 1,500 1,800 10 × 12.6 0.12 1,440 9 5,600 100 5 × 5.8 0.12 126 24 2,500 120 5 × 5.8 0.12 151 24 2,500 220 6.3 × 5.8 0.12 277 15 3,160 270 6.3 × 7.7 0.12 340 14 3,470 6.3 × 7.7 0.12 415 14 3,470 8 × 6.7 0.12 415 14 3,950 330 6.3V(0J) 7.2 390 820 1,200 8 × 6.7 0.12 491 14 3,950 8 × 10 0.12 1,033 12 4,770 8 × 12 0.12 1,033 10 5,150 10 × 7.7 0.12 1,033 14 4,300 10 × 10 0.12 1,510 12 5,025 10 × 10 0.12 1,890 12 5,025 1,500 10V(1A) 50 10 × 12.6 0.12 1,890 10 5,500 47 5 × 5.8 0.12 94 28 2,310 56 5 × 5.8 0.12 112 28 2,310 68 5 × 5.8 0.12 136 28 2,310 120 6.3 × 5.8 0.12 240 25 2,530 150 6.3 × 7.7 0.12 300 21 2,880 220 8 × 6.7 0.12 440 21 3,220 270 8 × 6.7 0.12 540 21 3,220 390 8 × 10 0.12 780 17 4,000 470 10 × 7.7 0.12 940 19 3,800 680 10 × 10 0.12 1,360 13 4,820 12.0 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 产品体系图 OVE 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 33 5 × 5.8 0.12 105 35 2,070 39 5 × 5.8 0.12 124 35 2,070 68 6.3 × 5.8 0.12 217 28 2,390 82 6.3 × 7.7 0.12 262 24 2,700 6.3 × 7.7 0.12 320 24 2,700 8 × 6.7 0.12 320 24 3,010 120 8 × 6.7 0.12 384 24 3,010 180 8 × 10 0.12 576 18 3,900 8 × 10 0.12 704 18 3,900 10 × 7.7 0.12 704 22 3,450 10 × 10 0.12 1,050 16 4,350 等效串联电阻(ESR) 18.0 OP-CAP 100 16V(1C) 220 330 产品编码说明 OVE系列 820微法拉 ± 20% 6.3V 8φ×12L 编带 OVE 821 M 0J TR - 0812 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 51 产品体系图 OVG 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OVG 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 保证寿命时间 静电容量变化率 损失角正切值 15,000小时 ≦初始值的± 20% ≦初始规格值的 150% 耐久性 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。. 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 25 页贴 片型焊接条件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压 寸法图 制品各项寸法 φD L A 5 5.8 ± 0.3 5.3 6.3 5.8 ± 0.3 6.6 6.3 7.7 ± 0.3 6.6 8 6.7 ± 0.3 8.3 8 10.0 ± 0.5 8.3 10 7.7 ± 0.3 10.3 10 10.0 ± 0.5 10.3 10 12.6 +0.1/-0.4 10.3 (*)：5 ~ 6.3φ最大值為 0.4 标示 φD = 5 ~ 6.3 52 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 单位：毫米 B 5.3 6.6 6.6 8.3 8.3 10.3 10.3 10.3 C 5.9 7.2 7.2 9.0 9.0 11.0 11.0 11.0 W 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.7 ~ 1.1 0.7 ~ 1.1 0.7 ~ 1.3 0.7 ~ 1.3 0.7 ~ 1.3 P ± 0.2 1.5 2.0 2.0 3.1 3.1 4.7 4.7 4.7 产品体系图 OVG 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 额定电压 (V/伏特) 涌浪电压 (V/伏特) 16V(1C) 20V(1D) 额定静电容量 (µF/微法拉) 18.0 23.0 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 220 6.3 × 7.7 0.12 704 22 3,300 270 8 × 6.7 0.12 864 22 3,300 330 8 × 10 0.12 1,050 21 3,400 820 10 × 12.6 0.12 2,620 12 5,400 1,000 3,200 12 5,400 2,800 10 × 12.6 0.12 47 5 × 5.8 0.12 188 30 56 5 × 5.8 0.12 224 30 2,800 120 6.3 × 5.8 0.12 480 25 3,200 150 6.3 × 7.7 0.12 600 25 3,200 180 8 × 6.7 0.12 720 25 3,200 220 8 × 10 0.12 880 23 3,400 560 10 × 10 0.12 2,240 18 4,100 0.12 110 40 2,450 22 5 × 5.8 27 5 × 5.8 0.12 135 40 2,450 39 6.3 × 5.8 0.12 195 30 2,800 47 6.3 × 5.8 0.12 235 30 2,800 6.3 × 5.8 0.12 280 30 2,800 OP-CAP 标准品一览表 56 25V(1E) 29.0 6.3 × 7.7 0.12 280 28 2,800 68 8 × 6.7 0.12 340 28 3,000 100 8 × 10 0.12 500 24 3,300 120 8 × 10 0.12 600 22 3,500 150 10 × 7.7 0.12 750 25 3,400 220 10 × 10 0.12 1,100 20 3,800 产品编码说明 ± 20% 25V 编带 151 M 1E TR - 1008 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 OVG系列 150微法拉 OVG 系列名 10φ×7.7L 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 53 产品体系图 OVF 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OVF 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 耐久性 保证寿命时间 15,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。. 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 25 页贴 片型焊接条件) 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压 寸法图 制品各项寸法 φD 单位：毫米 L C W P ± 0.2 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8.3 8.3 9.0 0.7 ~ 1.1 3.1 标示 54 B 6.3 8 6.7 ± 0.3 (*)：6.3φ最大值为 0.4 φD = 6.3 A φD = 8 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 产品体系图 OVF 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 额定电压 (V/伏特) 涌浪电压 (V/伏特) 2.5V(0E) 4V(0G) 6.3V(0J) 额定静电容量 (µF/微法拉) 2.9 4.6 7.2 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 390 6.3 × 5.8 0.12 292 10 3,900 470 6.3 × 7.7 0.12 352 9 4,200 6.3 × 5.8 0.12 700 10 3,900 560 6.3 × 7.7 0.12 420 9 4,200 8 × 6.7 0.12 420 10 4,500 680 8 × 6.7 0.12 510 10 4,500 330 6.3 × 5.8 0.12 396 10 3,900 390 6.3 × 7.7 0.12 468 9 4,200 470 8 × 6.7 0.12 564 10 4,500 560 8 × 6.7 0.12 672 10 4,500 220 6.3 × 5.8 0.12 416 10 3,900 270 6.3 × 7.7 0.12 510 9 4,200 6.3 × 5.8 0.12 700 10 3,900 330 6.3 × 7.7 0.12 623 9 4,200 8 × 6.7 0.12 624 10 4,500 8 × 6.7 0.12 737 10 4,500 390 OP-CAP 标准品一览表 产品编码说明 OVF系列 560微法拉 ± 20% 2.5V 6.3φ×7.7L 编带 OVF 561 M 0E TR - 0608 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 55 产品体系图 OVD 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OVD 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 耐久性 保证寿命时间 15,000小时(6.3×4.4: 3,000小时) 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 / 3,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。. 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 25 页贴 片型焊接条件) 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率 < 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压 寸法图 制品各项寸法 φD 单位：毫米 L B C W P ± 0.2 5 5.8 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 4.4 ± 0.2 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 标示 φD = 5 ~ 6.3 56 A 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 产品体系图 OVD 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 额定电压 (V/伏特) 涌浪电压 (V/伏特) 2.5V(0E) 2.9 4V(0G) 额定静电容量 (µF/微法拉) 4.6 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 2,780 等效串联电阻(ESR) 220 6.3 × 4.4 0.12 300 19 330 6.3 × 4.4 0.12 700 16 3,500 560 6.3 × 5.8 0.12 700 16 3,500 180 6.3 × 4.4 0.12 360 19 2,780 220 5 × 5.8 0.12 440 17 3,390 390 6.3 × 5.8 0.12 780 17 3,390 150 6.3 × 4.4 0.12 472 19 2,780 180 5 × 5.8 0.12 567 17 3,390 220 6.3 × 4.4 0.12 700 18 3,200 6.3V(0J) 7.2 330 6.3 × 5.8 0.12 1,040 17 3,390 16V(1C) 18.0 100 6.3 × 5.8 0.12 320 24 2,490 OVD系列 100微法拉 ± 20% 16V 编带 OVD 101 M 1C TR - 0606 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 OP-CAP 标准品一览表 产品编码说明 系列名 6.3φ×5.8L 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 57 产品体系图 OVS 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OVS 系列 特长／用途 ‧105℃、20,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流( 20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 耐久性 保证寿命时间 20,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 20,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。. 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 25 页贴 片型焊接条件) 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率 < 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压 寸法图 制品各项寸法 φD 单位：毫米 L C W P ± 0.2 5.8 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8.3 8.3 9.0 0.7 ~ 1.1 3.1 标示 58 B 5 8 6.7 ± 0.3 (*)：5 ~ 6.3φ最大值为 0.4 φD = 5 ~ 6.3 A φD = 8 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 产品体系图 OVS 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 额定电压 (V/伏特) 涌浪电压 (V/伏特) 4V(0G) 4.6 6.3V(0J) 10V(1A) 16V(1C) 额定静电容量 (µF/微法拉) 7.2 12.0 18.0 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 150 5 × 5.8 0.12 120 25 2,150 560 8 × 6.7 0.12 440 22 3,220 47 5 × 5.8 0.12 59 30 1,970 100 5 × 5.8 0.12 126 20 2,150 120 6.3 × 5.8 0.12 151 22 2,570 220 6.3 × 5.8 0.12 277 22 2,570 390 8 × 6.7 0.12 491 22 3,220 33 5 × 5.8 0.12 66 70 1,100 68 5 × 5.8 0.12 136 30 1,970 120 6.3 × 5.8 0.12 240 27 2,320 22 5 × 5.8 0.12 70 90 1,060 39 5 × 5.8 0.12 125 35 1,820 39 6.3 × 5.8 0.12 125 37 2,050 68 6.3 × 5.8 0.12 218 30 2,200 82 8 × 6.7 0.12 262 30 2,760 120 8 × 6.7 0.12 384 27 2,900 OP-CAP 标准品一览表 产品编码说明 OVS系列 120微法拉 ± 20% 16V 8φ×6.7L 编带 OVS 121 M 1C TR - 0806 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 59 产品体系图 OCR 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OCR 系列 特长／用途 ‧105℃、2,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 10 页焊接条件) 纹波电流与频率补正系数 (120Hz, 20℃) 供给额定电压2分钟后，参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 6.3 6.3 6.3 8 10 L 5.5 6.5 11 11.5 10 P φd 2.5 0.45 60 3.5 0.5 1.0 β 0.5 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 10 12 5.0 0.6 α 标示 φD = 6.3 单位：毫米 φD 产品体系图 OCR 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 额定电压 (V/伏特) 涌浪电压 (V/伏特) 2.5V(0E) 额定静电容量 (µF/微法拉) 2.9 7.2 16V(1C) 12.0 18.0 0.12 110 28 2,390 0.12 195 18 3,160 0.18 340 10 5,230 0.18 500 14 4,700 680 23.0 29.0 10 × 12 0.18 750 12 5,500 0.12 120 40 1,810 270 6.3 × 11 0.12 216 15 3,200 0.18 448 10 5,230 560 40.0 50V(1H) 58.0 63V(1J) 73.0 8 × 11.5 10 × 12 0.18 960 12 5,500 100 6.3 × 5.5 0.12 126 40 1,810 220 6.3 × 11 0.12 277 18 3,160 330 6.3 × 6.5 0.12 416 28 2,390 8 × 11.5 0.15 491 12 4,770 8 × 11.5 390 0.15 592 12 4,770 820 10 × 12 0.15 1,033 12 5,500 100 6.3 × 6.5 0.12 200 45 1,700 220 10 × 10 0.15 440 17 3,950 0.12 660 14 4,420 5,300 330 8 × 11.5 560 10 × 12 0.12 1,360 12 47 6.3 × 5.5 0.10 150 50 1,650 100 6.3 × 11 0.10 320 22 2,820 180 8 × 11.5 10 × 10 0.12 576 16 4,360 0.12 1,056 16 4,360 330 10 × 12 0.12 1,056 14 5,050 22 6.3 × 5.5 0.10 88 60 1,450 56 6.3 × 11 0.10 224 25 2,650 0.15 400 24 3,320 400 24 3,320 100 8 × 11.5 100 10 × 10 0.15 150 10 × 12 0.15 600 20 4,320 330 10 × 12 0.12 1,320 24 2,800 6.8 6.3 × 5.5 0.10 170 80 1,200 8 × 11.5 0.12 165 24 3,320 8 × 11.5 0.12 280 24 3,320 10 × 12.5 0.12 280 20 4,320 8 × 11.5 0.12 340 24 3,320 56 68 35V(1V) 10 × 10 6.3 × 5.5 33 25V(1E) 8 × 11.5 150 330 20V(1D) 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 6.3 × 11 470 10V(1A) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 6.3 × 5.5 1,200 6.3V(0J) 漏电流 (µA/微安) 390 1,500 4.6 损失角正切值 (120Hz, 20℃) 220 1,000 4V(0G) 制品尺寸 φD×L 100 10 × 12 0.12 500 20 4,320 270 10 × 12 0.12 1,350 25 2,800 2,300 22 8 × 11.5 0.12 154 31 39 8 × 11.5 0.12 273 31 2,300 0.12 329 30 3,650 47 10 × 12 68 10 × 12 0.12 476 28 2,700 150 10 × 12 0.12 1,050 26 2,700 27 47 27 47 8 × 11.5 10 × 12 8 × 11.5 10 × 12 0.12 390 29 2,200 0.12 680 28 2,600 0.12 340 33 2,100 0.12 592 29 2,600 OP-CAP 标准品一览表 产品编码说明 OCR系列 470微法拉 ± 20% 6.3V 长脚 透气式 8φ×11.5L OCR 471 M 0J BK - 0811 系列 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 61 产品体系图 OCRZ 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OCRZ 系列 特长／用途 ‧105℃、2000 小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后，参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 10 页焊接条件) 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 5φ、6.3φ×6 ~ 8L 与 8φ×8L 制品各项寸法 单位：毫米 φD 5 6.3 6.3 8 8 10 L 8 6 8 8 12 12 P 2.0 φd 0.5 2.5 3.5 0.45 0.6 α 1.0 β 0.5 8φ×12L与10φ×12L 标示 φD = 5 ~ 6.3 62 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) φD = 8 ~ 10 5.0 产品体系图 OCRZ 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 330 6.3 × 8 0.10 500 7 5,600 390 6.3 × 6* 0.10 500 10 3,900 5×8 0.10 500 7 4,200 8×8 0.10 235 7 5,000 5×8 0.10 500 7 4,200 6.3 × 6* 0.10 500 10 4,000 6.3 × 8 0.10 500 7 5,600 8×8 0.12 280 7 6,200 6.3 × 8 0.10 500 7 5,600 470 2.5V(0E) 2.9 820 1,000 4.6 0.10 410 7 6,200 8 × 12 0.12 410 7 6,200 8×8 0.12 500 7 6,200 8 × 12 0.12 500 7 6,200 10 × 12 0.12 500 7 6,200 1,200 8×8 0.12 600 7 6,200 1,500 10 × 12 0.12 750 7 6,500 2,700 10 × 12 0.12 1,350 7 7,200 560 4V(0G) 8×8 6.3 × 8 0.10 500 7 5,600 8×8 0.10 448 7 6,200 8 × 12 0.12 448 7 6,200 820 8×8 0.10 656 7 6,200 1,000 8×8 0.10 800 7 6,200 8 × 12 0.12 960 7 6,200 10 × 12 0.12 960 7 6,200 1,500 10 × 12 0.12 1,200 7 6,500 2,200 10 × 12 0.12 1,760 8 7,200 5×8 0.10 680 8 3,900 6.3 × 8 0.10 592 7 5,600 OP-CAP 560 1,200 270 470 560 6.3V(0J) 7.2 820 8×8 0.12 592 7 6,200 8 × 12 0.12 592 7 6,200 6.3 × 8 0.10 706 7 5,600 8×8 0.10 706 7 6,200 8 × 12 0.12 706 7 6,200 8×8 0.10 1,033 7 6,200 8 × 12 0.10 1,033 8 5,500 10 × 12 0.12 1,033 7 6,200 8×8 0.10 1,260 7 6,200 8 × 12 0.12 1,260 8 5,500 10 × 12 0.12 1,890 7 6,200 1,000 1,500 注：制品尺寸标有“ * ”者，其长度最大为6.0 mm。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 63 产品体系图 OCRZ 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 10V(1A) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 390 8 × 12 0.12 470 10 × 12 0.12 560 10 × 12 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 780 8 5,000 940 8 6,000 0.12 1,120 8 6,000 等效串联电阻(ESR) 12.0 820 10 × 12 0.12 1,640 8 6,000 6.3 × 6* 0.10 320 24 2,490 6.3 × 8 0.10 500 10 4,680 6.3 × 8 0.10 576 10 4,680 8×8 0.10 576 10 5,000 8×8 0.10 864 10 5,000 8 × 12 0.12 864 8 5,000 8×8 0.10 1,056 10 5,000 10 × 12 0.12 1,056 8 6,000 8 × 12 0.12 1,504 10 5,400 10 × 12 0.12 1,504 8 6,000 820 10 × 12 0.10 2,624 10 6,100 1,000 OP-CAP 100 180 270 16V(1C) 18.0 330 470 20V(1D) 25V(1E) 23.0 29.0 10 × 12 0.10 3,200 10 6,100 330 8×8 0.12 1,320 17 3,880 390 8 × 12 0.12 1,560 14 4,970 680 10 × 12 0.12 2,720 12 5,400 180 8×8 0.12 900 18 3,770 220 8 × 12 0.12 1,100 16 4,650 390 10 × 12 0.12 1,950 14 5,000 注：制品尺寸标有“ * ”者，其长度最大为6.0 mm。 产品编码说明 ± 20% 6.3V 471 M 0J BK - 0608 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 OCRZ系列 470微法拉 ORZ 系列 6.3φ×8L 长脚 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 64 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 ORE 高分子固态铝电 高分子固态铝电解 态铝电解电容器 ORE系列 系列 特长／用途 ‧105℃、5,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 规格表 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) OP-CAP 项 目 工作温度范围 额定静电容量容许误差值 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 保证寿命时间 5,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 10 页焊接条件) 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 5φ, 6.3φ与 8φ× 6.5 ~ 8L 制品各项寸法 单位：毫米 φD 5 6.3 6.3 8 8 8 10 L 8 5.5 8 6.5 8 12 12 P 2.0 φd 0.5 0.45 α 1.0 0.5 β 2.5 3.5 5.0 0.6 1.0 0.5 1.0 0.5 8φ×12L、10φ×12L 标示 φD = 5 ~ 6.3 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) φD = 8 ~ 10 65 产品体系图 ORE 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) OP-CAP 2.9 0.10 500 5 5,900 0.12 500 10 3,900 560 5×8 0.10 500 7 4,180 6.3 × 8 0.10 500 5 5,900 5×8 0.10 500 7 4,180 6.3 × 5.5 0.12 500 10 3,900 5,900 6.3 × 8 0.10 500 5 8×8 0.10 280 8 4,700 6.3 × 8 0.10 500 5 5,900 8×8 0.10 500 7 6,100 8 × 12 0.10 500 7 6,100 1,000 8×8 0.10 500 7 6,100 2,700 10 × 12 0.10 1,350 10 5,560 6.3 × 8 0.10 500 7 5,600 560 8×8 0.10 500 7 6,100 8 × 12 0.10 500 7 6,100 680 8 × 12 0.10 544 7 6,100 6,640 470 10 × 12 0.10 656 7 6.3 × 8 0.10 592 7 5,600 8×8 0.10 592 8 5,700 8 × 12 10V(1A) 12.0 560 35V(1V) 29.0 40.0 5,700 5,600 0.10 706 7 6,100 857 7 6,640 1,500 10 × 12 5,560 270 220 0.10 1,890 10 8 × 6.5 0.12 500 22 3,220 6.3 × 5.5 0.10 320 24 2,490 6.3 × 8 8 × 6.5 0.10 500 10 4,680 0.12 500 22 3,220 8×8 0.10 576 10 5,000 8 × 12 0.10 576 16 4,360 8 × 6.5 6.3 × 8 0.10 500 13 4,150 0.10 864 10 5,080 5,000 8×8 0.10 864 10 8 × 12 0.10 864 11 5,000 10 × 12 0.10 1,504 10 6,100 560 8 × 12 0.12 1,792 14 4,950 1,000 10 × 12 0.12 3,200 12 5,400 120 6.3 × 5.5 0.12 480 25 3,200 180 8 × 6.5 0.12 720 25 3,200 390 8 × 12 0.12 1,560 14 4,970 5,600 470 25V(1E) 8 7 0.10 270 23.0 592 706 8×8 180 20V(1D) 0.10 0.10 10 × 12 150 18.0 6.3 × 8 680 100 16V(1C) 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 6.3 × 5.5 4.6 7.2 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 6.3 × 8 820 6.3V(0J) 漏电流 (µA/微安) 390 820 4V(0G) 损失角正切值 (120Hz, 20℃) 330 470 2.5V(0E) 制品尺寸 φD×L 560 10 × 12 0.12 2,240 12 56 6.3 × 5.5 0.12 280 30 2,800 82 8 × 6.5 0.12 410 28 3,000 180 8 × 12 0.12 900 16 4,650 330 10 × 12 0.12 1,650 14 5,000 22 6.3 × 5.5 0.12 154 35 2,600 39 8 × 6.5 0.12 273 30 2,800 82 8 × 12 0.12 574 20 4,000 120 10 × 12 0.12 840 18 4,400 产品编码说明 ORE系列 470微法拉 ± 20% 2.5V 长脚 ORE 471 M 0E BK - 0608 系列 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 6.3φ×8L 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 66 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀膜铝壳 制品引线与铝壳镀膜材质 产品体系图 OCRK 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OCRK 系列 特长／用途 ‧105℃、5,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k~300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 5,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 10 页焊接条件) 纹波电流与频率补正系数 (120Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 6.3φ×8L 8φ×11.5L、10φ×12L 单位：毫米 φD 6.3 8 10 L 8 11.5 12 P 2.5 3.5 5.0 φd 0.6 α 1.0 β 0.5 标示 φD = 6.3 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) φD = 8 ~ 10 67 OP-CAP 规格表 产品体系图 OCRK 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 2.5V(0E) 4V(0G) 额定静电容量 (µF/微法拉) 2.9 4.6 OP-CAP 7.2 10V(1A) 12.0 16V(1C) 18.0 23.0 25V(1E) 29.0 35V(1V) 40.0 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 330 6.3 × 8 0.10 500 7 5,600 6.3 × 8 0.10 500 7 5,600 560 6.3 × 8 0.10 500 7 5,600 820 6.3 × 8 0.10 500 7 5,600 560 6.3 × 8 0.10 500 7 5,000 0.15 491 15 4,210 0.10 592 8 4,700 0.15 592 15 4,210 470 8 × 11.5 6.3 × 8 8 × 11.5 560 6.3 × 8 0.10 706 8 4,700 820 10 × 12 0.15 1,033 12 4,360 0.12 660 17 3,950 0.12 1,360 16 4,720 330 560 180 20V(1D) 损失角正切值 (120Hz, 20℃) 470 390 6.3V(0J) 制品尺寸 φD×L 8 × 11.5 10 × 12 0.12 576 20 3,640 270 6.3 × 8 0.12 864 15 3,800 330 10 × 12 0.12 1,056 16 4,720 0.12 400 28 2,300 0.12 1,320 26 2,800 100 330 100 270 68 150 8 × 11.5 8 × 11.5 10 × 12 8 × 11.5 10 × 12 8 × 11.5 10 × 12 0.12 500 28 2,200 0.12 1,350 27 2,700 0.12 476 29 2,200 0.12 1,050 28 2,600 产品编码说明 ± 20% 6.3V 471 M 0J BK - 0811 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 OCRK系列 470微法拉 ORK 系列 8φ×11.5L 长脚 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 68 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 OCRU 高分子固态铝电 高分子固态铝电解 态铝电解电容器 OCRU 系列 特长／用途 ‧125℃、1000 ~ 2,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +125℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 2.5 ~ 4V：1,000小时； 6.3~ 20V： 2,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 1,000 / 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 耐久性 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 10 页焊接条件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 单位：毫米 φD 8 10 L 11.5 12 P 3.5 5.0 φd 0.6 α 1.0 β 0.5 标示 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 69 OP-CAP 规格表 产品体系图 OCRU 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 OP-CAP 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 涌浪电压 (V/伏特) 2.5V(0E) 2.9 4V(0G) 4.6 6.3V(0J) 7.2 10V(1A) 12.0 16V(1C) 18.0 20V(1D) 23.0 额定静电容量 (µF/微法拉) 680 1,200 560 1,200 470 820 330 560 180 330 100 150 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 8 × 11.5 0.18 0.18 10 × 12 8 × 11.5 10 × 12 8 × 11.5 10 × 12 8 × 11.5 10 × 12 8 × 11.5 10 × 12 8 × 11.5 10 × 12 漏电流 (µA/微安) 额定纹波电流值 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ T ≤ 105℃ 340 13 4,520 1,430 600 13 5,440 1,721 0.18 448 13 4,520 1,430 0.18 960 12 5,440 1,721 0.15 592 15 4,210 1,332 0.15 1,033 12 5,440 1,721 0.12 660 16 3,950 1,250 0.12 1,120 13 5,230 1,655 0.12 576 18 3,640 1,151 0.12 1,056 16 4,720 1,493 0.15 400 24 3,320 1,050 0.15 600 20 4,320 1,367 产品编码说明 ± 20% 6.3V 471 M 额定静电容量 额定静电容量 容许误差值 OCRU系列 470微法拉 ORU 系列 长脚 透气式 8φ×11.5L 0J BK - 0811 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 70 105℃ < T≦125℃ 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 ORS 高分子固态铝电 高分子固态铝电解 态铝电解电容器 ORS 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 耐久性 保证寿命时间 15,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。. 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 10 页焊 接条件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值的 130% ≦初始规格值的 130% ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压 寸法图 制品各项寸法 单位：毫米 φD 8 10 L 11.5 12 P 3.5 5.0 φd 0.6 α 1.0 β 0.5 标示 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 71 OP-CAP 规格表 产品体系图 ORS 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 额定电压 (V/伏特) 涌浪电压 (V/伏特) 2.5V(0E) 2.9 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 680 8 × 11.5 0.12 340 10 5,230 820 8 × 11.5 0.12 410 10 5,230 5,500 1,500 560 OP-CAP 4V(0G) 6.3V(0J) 4.6 7.2 16V(1C) 12.0 18.0 20V(1D) 23.0 25V(1E) 29.0 35V(1V) 40.0 8 × 11.5 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 0.12 750 8 0.12 448 10 5,230 820 10 × 12 0.12 656 8 5,500 1,000 10 × 12 0.12 800 8 5,500 1,200 10 × 12 0.12 960 8 5,500 4,770 390 8 × 11.5 0.12 491 12 470 8 × 11.5 0.12 592 12 4,770 680 10 × 12 0.12 857 10 5,500 820 10 × 12 0.12 1,033 10 5,500 1,000 10 × 12 0.12 1,260 10 5,500 0.12 540 14 4,420 270 10V(1A) 10 × 12 漏电流 (µA/微安) 330 8 × 11.5 0.12 660 14 4,420 470 10 × 12 8 × 11.5 0.12 940 12 5,300 560 10 × 12 0.12 1,360 12 5,300 4,360 100 8 × 11.5 0.12 320 16 180 8 × 11.5 0.12 576 16 4,360 270 10 × 12 0.12 864 14 5,050 330 10 × 12 0.12 1,056 14 5,050 0.12 400 24 3,320 0.12 600 20 4,320 100 150 68 100 18 33 8 × 11.5 10 × 12 8 × 11.5 10 × 12 8 × 11.5 10 × 12 0.12 340 24 3,320 0.12 500 20 4,320 0.12 315 34 2,830 0.12 578 30 3,270 产品编码说明 ORS系列 470微法拉 ± 20% 6.3V 长脚 透气式 8φ×11.5L ORS 471 M 0J BK - 0811 系列 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 72 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 ORA 高分子固态铝电 高分子固态铝电解 态铝电解电容器 ORA 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 耐久性 保证寿命时间 15,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。. 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 10 页焊 接条件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值的 130% ≦初始规格值的 130% ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压 寸法图 制品各项寸法 φD 单位：毫米 6.3 8 10 L 11 11.5 12 P 2.5 3.5 5.0 φd 0.5 0.6 α 1.0 β 0.5 标示 φD = 6.3 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 73 OP-CAP 规格表 产品体系图 ORA 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 390 2.5V(0E) OP-CAP 4V(0G) 6.3V(0J) 2.9 4.6 制品尺寸 φD×L 6.3 × 11 195 20 3,150 0.08 340 7 5,580 820 8 × 11.5 0.08 410 7 5,580 5,860 1,000 10 × 12 0.08 500 6 1,500 10 × 12 0.08 750 7 5,860 270 6.3 × 11 0.12 216 20 3,160 390 6.3 × 11 0.12 312 24 3,300 0.08 448 7 5,580 8 × 11.5 820 10 × 12 0.08 656 6 5,860 220 6.3 × 11 0.12 277 20 3,160 330 6.3 × 11 0.12 416 28 3,190 8 × 11.5 0.08 491 8 5,080 8 × 11.5 0.08 592 7 5,700 680 10 × 12 0.08 857 7 5,860 47 6.3 × 11 0.12 94 25 2,820 68 6.3 × 11 0.12 136 25 2,820 100 6.3 × 11 0.12 200 25 2,820 150 6.3 × 11 0.12 300 25 2,820 270 16V(1C) 18.0 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 0.12 390 12.0 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 8 × 11.5 470 10V(1A) 漏电流 (µA/微安) 680 560 7.2 损失角正切值 (120Hz, 20℃) 0.08 540 9 4,710 470 10 × 12 8 × 11.5 0.08 940 8 5,650 100 6.3 × 11 0.12 320 25 2,820 产品编码说明 ± 20% 6.3V 471 M 额定静电容量 额定静电容量 容许误差值 ORA系列 470微法拉 ORA 系列 长脚 透气式 8φ×11.5L 0J BK - 0811 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 74 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 ORC 高分子固态铝电 高分子固态铝电解 态铝电解电容器 ORC 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 耐久性 保证寿命时间 15,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。. 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值的 130% ≦初始规格值的 130% ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 10 页焊 接条件) 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压 寸法图 8φ×8L 制品各项寸法 φD 8 L 8 P 单位：毫米 8 11.5 3.5 10 12 5.0 φd 0.6 α 1.0 β 0.5 8 8φ×11.5L与10φ×12L 标示 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 75 OP-CAP 规格表 产品体系图 ORC 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 涌浪电压 (V/伏特) 2.5V(0E) 额定静电容量 (µF/微法拉) 2.9 0.10 500 7 6,100 0.10 500 7 6,100 OP-CAP 680 12.0 16V(1C) 18.0 8×8 0.10 500 7 6,100 8 × 11.5 0.10 500 7 6,100 8 × 11.5 6,100 0.10 750 7 10 × 12 0.10 1,350 8 5,560 8×8 0.10 448 7 6,100 0.10 544 7 6,100 10 × 12 0.10 800 6 6,640 470 8×8 0.10 592 8 5,700 560 8×8 0.10 706 8 5,700 820 10 × 12 0.10 1,033 7 6,640 1,500 10 × 12 0.10 1,890 10 5,560 0.10 780 9 5,650 0.10 1,360 7 6,100 5,080 1,000 10V(1A) 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 8×8 560 7.2 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 8×8 2,700 6.3V(0J) 漏电流 (µA/微安) 820 1,000 4.6 损失角正切值 (120Hz, 20℃) 560 1,500 4V(0G) 制品尺寸 φD×L 390 680 270 8 × 11.5 8 × 11.5 10 × 12 0.12 864 11 330 10 × 12 8 × 11.5 0.10 1,056 10 6,100 470 10 × 12 0.10 1,504 10 6,100 产品编码说明 ± 20% 6.3V 471 M 0J BK TR - 0811 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 引线加工／ 包装型式 胶盖型式 制品尺寸 ORC系列 470微法拉 ORC 系列 长脚 8φ×11.5L 编带 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 76 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 ORG 高分子固态铝电 高分子固态铝电解 态铝电解电容器 ORG 系列 特长／用途 ‧105℃、20,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 16V: 20,000小时 20 ~ 35V: 15,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 20,000 / 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 耐久性 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值的 130% ≦初始规格值的 130% ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 10 页焊 接条件) 频率(Hz) 补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压 寸法图 图1 图 制品各项寸法 L 单位：毫米 6.3 φD 5.5 P 8 8 8 6.5 2.5 φd 0.45 α 0.5 16 20 12 3.5 16 20 5.0 0.6 1.0 1.0 0.5 1.0 1.5 2.0 1.0 1.5 2.0 1 1 2 1 1 0.5 β 图号 10 11.5 1 1 1 1 2 图2 标示 φD = 6.3 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) φD = 8 ~ 10 77 OP-CAP 规格表 产品体系图 ORG 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 100 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 6.3 × 5.5 0.12 480 20 2,490 6.3 × 8 0.12 864 10 5,080 270 470 16V(1C) 560 8 × 6.5 0.12 864 22 3,300 8×8 0.12 1,504 16 4,000 8 × 11.5 0.12 1,792 14 4,970 8 × 16 0.12 2,624 8 7,000 10 × 12 0.12 2,624 12 5,400 8 × 20 0.12 3,200 8 7,500 10 × 12 0.12 3,200 12 5,400 10 × 16 0.12 3,840 8 7,700 18.0 OP-CAP 820 1,000 1,200 1,800 20V(1D) 23.0 10 × 20 0.12 5,760 8 8,100 120 6.3 × 5.5 0.12 480 20 3,200 180 6.3 × 8 0.12 720 18 3,460 330 8×8 0.12 1,320 17 3,880 8 × 11.5 390 25V(1E) 0.12 1,560 14 4,970 680 10 × 12 0.12 2,720 12 5,400 56 6.3 × 5.5 0.12 280 30 2,600 82 6.3 × 8 0.12 410 28 2,780 220 35V(1V) 8×8 0.12 900 18 3,770 8 × 11.5 0.12 900 16 4,650 8 × 11.5 0.12 1,100 16 4,650 5,000 180 29.0 330 10 × 12 0.12 1,650 14 390 10 × 12 0.12 1,950 14 5,000 0.12 476 18 4,380 0.12 840 16 4,670 68 8 × 11.5 40.0 120 10 × 12 产品编码说明 ± 20% 16V 561 M 1C BK - 0811 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 ORG系列 560微法拉 ORG 系列 8φ×11.5L 长脚 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 78 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 ORF 高分子固态铝电 高分子固态铝电解 态铝电解电容器 ORF 系列 特长／用途 ‧105℃、20,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 耐久性 保证寿命时间 20,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 20,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 10 页焊 接条件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值的 130% ≦初始规格值的 130% ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压 寸法图 6.3φ与8φ×8L 制品各项寸法 L 单位：毫米 6.3 φD 5.5 8 φd 0.45 0.6 α 0.5 P 8 11 8 2.5 10 11.5 3.5 0.5 12 5.0 0.6 1.0 0.5 β ×11.5L与10φ×12L 标示 φD = 6.3 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) φD = 8 ~ 10 79 OP-CAP 规格表 产品体系图 ORF 高分子固态铝电 高分子固态铝电解 态铝电解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 2.5V(0E) 4V(0G) 6.3V(0J) OP-CAP 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 5,900 等效串联电阻(ESR) 330 6.3 × 8 0.10 500 5 470 6.3 × 8 0.10 500 5 5,900 560 6.3 × 8 0.10 500 5 5,900 820 6.3 × 8 0.10 500 5 5,900 470 6.3 × 8 0.10 500 7 5,600 560 6.3 × 8 0.10 500 7 5,600 820 6.3 × 8 0.10 1,030 8 4,700 6.3 × 5.5 0.10 500 24 2,490 6.3 × 11 0.10 500 25 2,890 8×8 0.10 864 10 5,000 270 8 ×11.5 0.10 864 11 5,080 330 8×8 0.10 1,050 13 4,700 2.9 4.6 7.2 100 270 16V(1C) 18.0 8 ×11.5 0.10 1,500 11 5,400 0.10 1,500 10 6,100 470 10 × 12 产品编码说明 ± 20% 16V 271 M 1C BK - 0811 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 ORF系列 270微法拉 ORF 系列名 8φ×11.5L 长脚 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 80 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 ORB 高分子固态铝电 高分子固态铝电解 态铝电解电容器 ORB 系列 特长／用途 ‧105℃、20,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 参阅标准品一览表 耐久性 保证寿命时间 20,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 20,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 ≦初始值的± 10% ≦初始规格值的 130% ≦初始规格值的 130% ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 10 页焊 接条件) 频率(Hz) 补正系数 纹波电流与频率补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压 寸法图 标示 单位：毫米 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 2.5V(0E) 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 2.9 820 6.3 × 8 0.10 500 7 5,000 4V(0G) 4.6 560 6.3 × 8 0.10 500 7 5,000 6.3V(0J) 7.2 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 470 6.3 × 8 0.10 592 8 4,700 560 6.3 × 8 0.10 706 8 4,700 产品编码说明 ± 20% 6.3V 长脚 471 M 0J BK - 0608 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型式 胶盖型式 制品尺寸 ORB系列 470微法拉 ORB 系列名 6.3φ×8L 无铅引线与PET镀膜铝壳 制品引线与铝壳镀膜材质 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 81 OP-CAP 规格表 产品体系图 ORD 高分子固态铝电 高分子固态铝电解 态铝电解电容器 ORD 系列 特长／用途 ‧105℃、20,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 规格表 OP-CAP 项 目 工作温度范围 额定静电容量容许误差值 性 能 -55℃ ~ +105℃ ± 20% (120Hz, 20℃) 供给额定电压2分钟后. 参阅标准品一览表 参阅标准品一览表 漏电流(20℃)* 损失角正切值(120Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 参阅标准品一览表 耐久性 保证寿命时间 20,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 20,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 ≦初始值的± 10% ≦初始规格值的 130% ≦初始规格值的 130% ≦初始规格值 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 10 页焊 接条件) 频率(Hz) 补正系数 纹波电流与频率补正系数 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压 寸法图 标示 单位：毫米 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压(V/ 伏特) 涌浪电压 (V/伏特) 2.5V(0E) 2.9 4V(0G) 4.6 6.3V(0J) 7.2 额定静电容量 (µF/微法拉) 220 330 470 560 330 270 330 制品尺寸 φD×L 5×8 5×8 5×8 5×8 5×8 5×8 5×8 损失角正切值 (120Hz, 20℃) 0.10 0.10 0.10 0.10 0.10 0.10 0.10 漏电流 (µA/微安) 500 500 500 500 500 500 500 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 7 7 7 7 8 10 8 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 4,350 4,350 4,350 4,350 4,050 3,700 4,050 产品编码说明 ORD系列 330 微法拉 ± 20% 6.3V 长脚 ORD 331 M 0J BK 额定静电容量 系列名 额定静电容量 额定电压 引线加工／包装型式 容许误差值 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 82 5φ×8L - 0508 胶盖型式 制品尺寸 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀膜铝壳 制品引线与铝壳镀膜材质 产品体系图 HBV 高分子固液混合铝电 铝电解 高分子固液混合 铝电 解电容器 HBV 系列 特长／用途 ‧105℃、10,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：深绿色 规格表 目 性 能 -55℃ ~ +105℃ 工作温度范围 ± 20% 额定静电容量容许误差值 (120Hz, 20℃) 漏电流(20℃)* I = 0.01CV或3(µA/微安)中的任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120Hz, 20℃) 参阅标准品一览表 耐久性 保证寿命时间 10,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 固液混合 项 ＊于 105℃环境中供给容许纹波电流值与额定电压 10,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 高温无负荷特性 ＊于 105℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压 补偿后再行量测)。 ≦初始值的± 10% 静电容量变化率 焊锡耐热性* (请参照第 25 页贴片型焊接条 件) 损失角正切值 ≦初始规格值 等效串联电阻(ESR) ≦初始规格值 漏电流 ≦初始规格值 频率(Hz) 120≦频率< 1k 1k≦频率< 10k 10k≦频率< 100k 100k≦频率< 500k 补正系数 0.1 0.3 0.6 1.0 纹波电流与频率补正系数 寸法图 制品各项寸法 单位：毫米 φD L A B C W P ± 0.2 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 10.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 12.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 10.0 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.5 ± 0.5 (*)：6.3φ最大值为 0.4 标示 φD = 6.3 mm φD = 8 ~ 10 mm 产品体系图 HBV 高分子固液混合铝电 铝电解 高分子固液混合 铝电 解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 16V(1C) 25V(1E) 固液混合 35V(1V) 50V(1H) 63V(1J) 80V(1K) 额定静电容量 (µF/微法拉) 18.4 28.8 40.3 57.5 72.5 92.0 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 等效串联电阻(ESR) 漏电流 (µA/微安) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 82 6.3 × 5.8 0.16 13.1 50 1,300 150 6.3 × 7.7 0.16 24 30 2,000 270 8 × 10 0.16 43.2 27 2,300 470 10 × 10 0.16 75.2 20 2,500 56 6.3 × 5.8 0.14 14 50 1,300 100 6.3 × 7.7 0.14 25 30 2,000 220 8 × 10 0.14 55 27 2,300 330 10 × 10 0.14 82.5 20 2,500 330 10 × 12.5 0.14 82.5 16 2,900 27 6.3 × 5.8 0.12 9.5 60 1,300 68 6.3 × 7.7 0.12 23.8 35 2,000 150 8 × 10 0.12 52.5 27 2,300 270 10 × 10 0.12 82.5 20 2,500 22 6.3 × 5.8 0.10 11 80 1,100 33 6.3 × 7.7 0.10 16.5 40 1,600 68 8 × 10 0.10 34 30 1,800 100 10 × 10 0.10 50 28 2,000 10 6.3 × 5.8 0.08 6.3 120 1,000 22 6.3 × 7.7 0.08 13.9 80 1,500 27 8 × 12 0.08 17 40 1,700 33 10 × 10 0.08 20.8 40 1,700 56 10 × 10 0.08 35.3 30 1,800 22 8 × 10 0.08 17.6 45 1,550 33 10 × 10 0.08 26.4 36 1,700 产品编码说明 HBV系列 220微法拉 ± 20% 25V 8φ×10L 编带 HBV 221 M 1E TR - 0810 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 84 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 HBW 高分子固液混合铝电 铝电解 高分子固液混合 铝电 解电容器 HBW系列 系列 特长／用途 ‧125℃、4,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：深绿色 规格表 目 性 能 -55℃ ~ +125℃ 工作温度范围 ± 20% 额定静电容量容许误差值 (120Hz, 20℃) 漏电流(20℃)* I = 0.01CV或3(µA/微安)中的任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120Hz, 20℃) 参阅标准品一览表 耐久性 保证寿命时间 4,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 固液混合 项 ＊于 125℃环境中供给容许纹波电流值与额定电压 4,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 高温无负荷特性 ＊于125℃环境中不供给额定电压1,000小时后，待制品回复至20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压补 偿后再行量测)。 ≦初始值的± 10% 静电容量变化率 焊锡耐热性* (请参照第 25 页贴片型焊接条 件) 损失角正切值 ≦初始规格值 等效串联电阻(ESR) ≦初始规格值 漏电流 ≦初始规格值 频率(Hz) 120≦频率< 1k 1k≦频率< 10k 10k≦频率< 100k 100k≦频率< 500k 补正系数 0.10 0.3 0.6 1.0 纹波电流与频率补正系数 寸法图 制品各项寸法 单位：毫米 φD L A B C W P ± 0.2 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 10.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 12.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 10.0 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.5 ± 0.5 (*)：6.3φ最小值为 0.4 标示 φD = 6.3 mm φD = 8 ~ 10 mm 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 85 产品体系图 HBW 高分子固液混合铝电 铝电解 高分子固液混合 铝电 解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 125℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 16V(1C) 25V(1E) 固液混合 35V(1V) 50V(1H) 63V(1J) 额定静电容量 (µF/微法拉) 18.4 28.8 40.3 57.5 72.5 制品尺寸 φD×L 损失角正切值 (120Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 82 6.3 × 5.8 0.16 13.1 50 900 150 6.3 × 7.7 0.16 24 30 1,400 等效串联电阻(ESR) 270 8 × 10 0.16 43.2 27 1,600 470 10 × 10 0.16 75.2 20 2,000 56 6.3 × 5.8 0.14 14 50 900 100 6.3 × 7.7 0.14 25 30 1,400 220 8 × 10 0.14 55 27 1,600 330 10 × 10 0.14 82.5 20 2,000 27 6.3 × 5.8 0.12 9.5 60 900 68 6.3 × 7.7 0.12 23.8 35 1,400 150 8 × 10 0.12 52.5 27 1,600 270 10 × 10 0.12 82.5 20 2,000 22 6.3 × 5.8 0.10 11 80 750 33 6.3 × 7.7 0.10 16.5 40 1,100 68 8 × 10 0.10 34 30 1,250 100 10 × 10 0.10 50 28 1,600 10 6.3 × 5.8 0.08 6.3 120 700 22 6.3 × 7.7 0.08 13.9 80 900 27 8 × 12 0.08 17 40 1,100 1,100 33 8 × 10 0.08 20.8 40 56 10 × 10 0.08 35.3 30 1,400 56 10 × 12.5 0.08 35.3 26 1,500 产品编码说明 HBW系列 220微法拉 ± 20% 25V 8φ×10L 编带 HBW 221 M 1E TR - 0810 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 86 额定纹波电流值 毫安(mA/rms) 100k Hz, 125℃ 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 HBR 高分子固液混合铝电 铝电解 高分子固液混合 铝电 解电容器 HBR 系列 特长／用途 ‧105℃、10,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：深绿色 规格表 目 性 能 -55℃ ~ +105℃ 工作温度范围 ± 20% 额定静电容量容许误差值 (120Hz, 20℃) 漏电流(20℃)* I = 0.01CV或3(µA/微安)中的任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120Hz, 20℃) 参阅标准品一览表 保证寿命时间 10,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 耐久性 固液混合 项 ＊于 105℃环境中供给容许纹波电流值与额定电压 10,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 高温无负荷特性 ＊于 105℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压 补偿后再行量测)。 ≦初始值的± 10% 静电容量变化率 损失角正切值 ≦初始规格值 等效串联电阻(ESR) ≦初始规格值 漏电流 ≦初始规格值 焊锡耐热性 频率(Hz) 120≦频率< 1k 1k≦频率< 10k 10k≦频率< 100k 100k≦频率< 500k 补正系数 0.10 0.3 0.6 1.0 纹波电流与频率补正系数 寸法图 制品各项寸法 单位：毫米 φD 6.3 6.3 8 8 10 L 6 8 10 12 10 12 P 2.5 2.5 3.5 3.5 5.0 5.0 φd 0.45 10 0.6 α 1.0 β 0.5 标示 φD = 6.3 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 87 产品体系图 HBR 高分子固液混合铝电 铝电解 高分子固液混合 铝电 解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 16V(1C) 25V(1E) 固液混合 35V(1V) 50V(1H) 额定静电容量 (µF/微法拉) 18.4 28.8 40.3 57.5 80V(1K) 72.5 92.0 损失角正切值 (120Hz, 20℃) 漏电流 等效串联电阻(ESR) (µA/微安) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 82 6.3 × 6 0.16 13.1 50 1,300 150 6.3 × 8 0.16 24 30 2,000 270 8 × 10 0.16 43.2 27 2,300 470 10 × 10 0.16 20 50 2,500 1,300 56 6.3 × 6 0.14 75.2 14 100 6.3 × 8 0.14 25 30 2,000 27 2,300 2,500 220 8 × 10 0.14 55 330 10 × 10 0.14 82.5 20 330 10 × 12 0.14 82.5 16 2,900 27 6.3 × 6 0.12 9.5 60 1,300 68 6.3 × 8 0.12 23.8 35 2,000 150 8 × 10 0.12 52.5 27 2,300 270 10 × 10 0.12 82.5 20 2,500 0.10 11 80 1,100 22 6.3 × 6 33 6.3 × 8 68 100 63V(1J) 制品尺寸 φD×L 8 × 10 10 × 10 0.10 16.5 40 1,600 0.10 34 30 1,800 0.10 50 28 2,000 120 1,000 1,500 10 6.3 × 6 0.08 6.3 22 6.3 × 8 0.08 13.9 80 27 8 × 12 0.08 17 40 1,700 33 8 × 10 0.08 20.8 40 1,700 56 10 × 10 0.08 35.3 30 1,800 22 8 × 10 0.08 17.6 45 1,550 33 10 × 10 0.08 26.4 36 1,700 产品编码说明 HBR系列 220微法拉 ± 20% 25V 8φ×10L 长脚 HBR 221 M 1E BK - 0810 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装 型式 胶盖型式 制品尺寸 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 88 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 HBS 高分子固液混合铝电 铝电解 高分子固液混合 铝电 解电容器 HBS 系列 特长／用途 ‧125℃、4,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：深绿色 规格表 目 性 能 -55℃ ~ +125℃ 工作温度范围 ± 20% 额定静电容量容许误差值 (120Hz, 20℃) 漏电流(20℃)* I = 0.01CV或3(µA/微安)中的任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120Hz, 20℃) 参阅标准品一览表 耐久性 保证寿命时间 4,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 固液混合 项 ＊于 125℃环境中供给容许纹波电流值与额定电压 4,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 高温无负荷特性 ＊于 125℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压 补偿后再行量测)。 ≦初始值的± 10% 静电容量变化率 损失角正切值 ≦初始规格值 等效串联电阻(ESR) ≦初始规格值 漏电流 ≦初始规格值 焊锡耐热性 频率(Hz) 120≦频率< 1k 1k≦频率< 10k 10k≦频率< 100k 100k≦频率< 500k 补正系数 0.10 0.3 0.6 1.0 纹波电流与频率补正系数 寸法图 制品各项寸法 单位：毫米 φD 6.3 6.3 8 8 10 L 6 8 10 12 10 12 P 2.5 2.5 3.5 3.5 5.0 5.0 φd 0.45 10 0.6 α 1.0 β 0.5 标示 φD = 6.3 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 89 产品体系图 HBS 高分子固液混合铝电 铝电解 高分子固液混合 铝电 解电容器 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 125℃ 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 16V(1C) 25V(1E) 额定静电容量 (µF/微法拉) 18.4 28.8 63V(1J) 固液混合 57.5 72.5 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 等效串联电阻(ESR) 额定纹波电流值 毫安(mA/rms) 100k Hz, 125℃ 6.3 × 6 0.16 13.1 50 900 6.3 × 8 0.16 24 30 1,400 270 8 × 10 0.16 43.2 27 1,600 470 56 10 × 10 6.3 × 6 0.16 75.2 20 2,000 0.14 14 50 900 100 6.3 × 8 0.14 25 30 1,400 220 8 × 10 0.14 55 27 1,600 10 × 10 6.3 × 6 0.14 82.5 20 2,000 0.12 9.5 60 900 6.3 × 8 0.12 23.8 35 1,400 8 × 10 0.12 52.5 27 1,600 82.5 20 2,000 22 10 × 10 6.3 × 6 0.12 0.10 11 80 750 33 6.3 × 8 0.10 16.5 40 1,100 68 150 270 50V(1H) 漏电流 (µA/微安) 82 27 40.3 损失角正切值 (120Hz, 20℃) 150 330 35V(1V) 制品尺寸 φD×L 68 8 × 10 0.10 34 30 1,250 100 0.10 50 28 1,600 10 10 × 10 6.3 × 6 0.08 6.3 120 700 22 6.3 × 8 0.08 13.9 80 900 27 8 × 12 0.08 17 40 1,100 33 8 × 10 0.08 20.8 40 1,100 56 10 × 10 0.08 35.3 30 1,400 10 × 12 0.08 35.3 26 1,500 56 产品编码说明 ± 20% 25V 221 M 1E BK - 0810 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 HBS系列 220微法拉 HBS 系列名 8φ×10L 长脚 注：如需了解更详细之介绍，请参阅目录第13页”引线型产品编码说明”。 90 本产品目录之规格如有变更恕不另行通知(CAT. 2018C1) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质 产品体系图 VE 片型铝电 铝电解 贴片型 铝电 解电容器 VE 系列 特长／用途 ‧3φ ~ 18φ、85℃、2,000小时寿命保证 ‧贴片型大额定静电容量电容器 ‧适用表面黏着之高密度PCB设计 ‧符合RoHS指令 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 性 能 -40℃ ~ +85℃ ± 20% 额定电压 测试时间 制品尺寸 阻抗比 高温无负荷特性 纹波电流与频率补正系数 160 ~ 450V 5 分钟后 12.5 ~ 18φ 4 6.3 10 16 25 35 50 63 100 160 ~ 250 400 ~ 450 0.28 0.24 0.20 0.14 0.12 0.10 0.10 0.10 0.42 0.38 0.34 0.30 0.26 0.22 0.18 0.14 0.10 0.20 0.25 当额定静电容量大于 1,000 微法拉时，每增加 1,000 微法拉需加 0.02。 阻抗比不可大于下表所列数值 额定电压 4.0 6.3 10 16 25 35 50 63 100 160 ~ 250 400 ~ 450 Z(-25℃) φD＜12.5 7 4 4 3 2 2 2 2 2 /Z(+20℃) φD≧12.5 5 5 4 2 2 2 2 2 3 6 Z(-40℃) φD＜12.5 15 8 5 4 3 3 3 3 3 /Z(+20℃) φD≧12.5 14 12 10 5 4 3 3 3 6 10 贴片型 额定电压 3 ~ 10φ 12.5 ~ 18φ 温度特性(120Hz) 耐久性 6.3 ~ 100V 2 分钟后 3 ~ 10φ 12.5 ~ 18φ I = 0.01CV 或 3µA I = 0.03CV 或 4µA 漏电流 I = 0.04CV +100µA 中的任一个较大值以下 中的任一个较大值以下 I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 漏电流(20℃) 损失角正切值(120Hz, 20℃) (120Hz, 20℃) 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20%(4V: ± 30%) 损失角正切值 ≦初始规格值的 200%(4V:
