深圳市首韩科技有限公司
SHENZHEN SHOUHAN TECHNOLOGY CO.,LTD
Tel: 0755-27597601
Fax: 0755-27597491
承认书
名 称 规 格:
SK12D07VG4
客 户 料 号:
工程部印章
刘小军
联络人: 罗孝金
客户确认
√
产品规格书

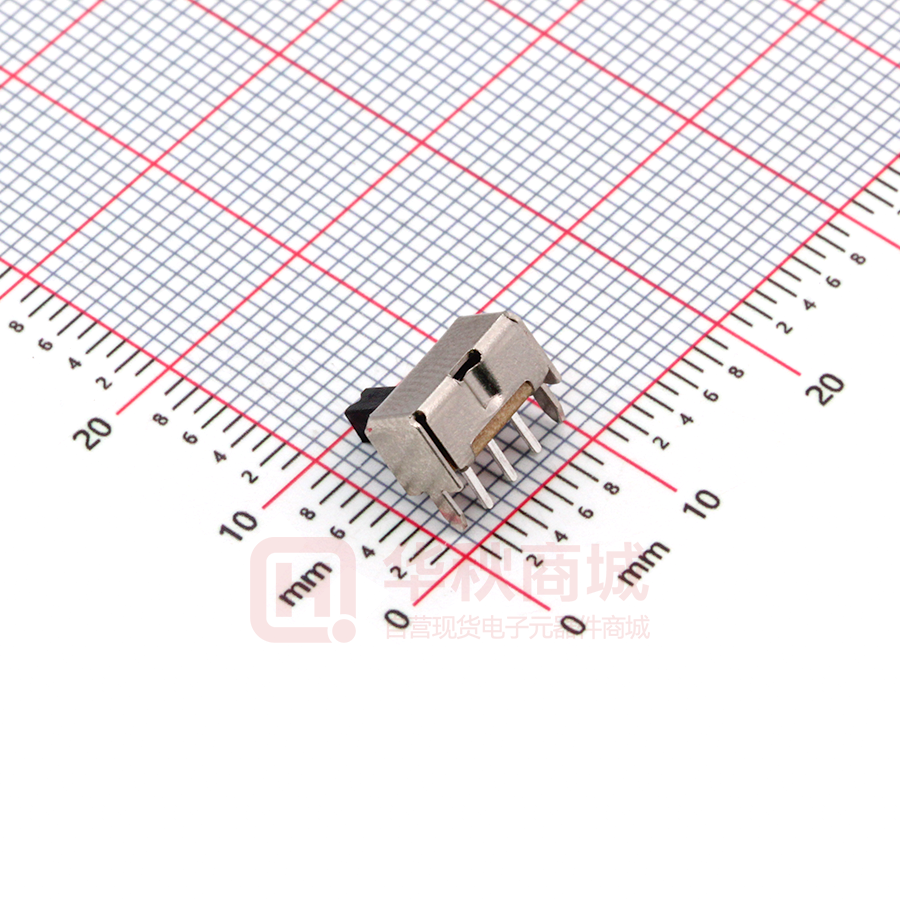

产品系列 TITLE:PUSH SLIDE SWITCH
产品名称 MODEL:
产品规格:
项目、规格测试条件及要求
一、外观规格尺寸 CONSTRUCTION
1.
形状、规格尺寸 依照图形规定
SHAPE AND DIMENSIONS SUBJECT TO ATTACHED CHART REGULATION .
2.
外
观 各部分应良好无生锈、裂痕、电镀不良现象。
APPEARANCE: EVERY PART SHOLUD BE FINISHED NOT TO EXIST RUST、 FLAW、CRACK AND
BAD PLATING.
二、机械性能
MECHANICAL STRUCTURE
1.
作 动 力
OPERATION FORCE:130-330gf
2.
端 子 强 度 于各端子尖端加 400gF 压力,1 分钟内端子无松动、脱落及端子无破裂。
STAKING TERMINALS:WHEN 400g/gs IN/ARE WEIGHTED ON TOP TERMINAL IN EVERY DIRECTION
FOR ONE MINUTE. LOOSE STAKING OF TERMINAL AND DAMAGE ON
STATOR BOARD SHOULD NOT EXIST .
3.
柄
强
度
STAKING KNOB:
以一个 1 公斤静负荷力施加在柄部操作方向 1 分钟。柄部无严重变形,可正常工
作。
WITH 1KG QWIET BURDEN OPERATE DIRECTION ON KNOB LAST PART THE KNOB HAS
NO SEVERITY TO TRANSFORM AND RUBTUER,CAN WORK NORMALLY.
三、电气性能
ELECTRICAL STRUCTURE
1.
额 定 功 率
RATING
DC 50V 0.5A
2.
时 间 特 性
TIMING
NON SHORTING
3.
接 触 电 阻
DC 5V 1A 电压下降法; 1K HZ 20Ma 以下,接触电阻小于 30mΩ。
CONTACT RESISTANCE:LESS THAN 30mΩ ON DC 5V 1A MEASURED BY VOLTAGE ESREASING
METHOD OR MEASURED BY 1K HZ LESS THAN 20Ma.
4.
绝 缘 电 阻 DC 500V 250MΩ 以上.
INSULATION RESISTANCE:MORE THAN 250MΩ ON DC 500V MEASURED
BY INSULATION TESTER.
5.
耐 电 压
50-60HZ AC 500V 1 分钟无异常发生.
WITHSTAND VOLTAGE: AC 500V, 50-60 HZ FOR 1 MIN.
四、
耐 湿 性 放置于温度 40±2℃,相对湿度 90%-95%以内 48 小时后,在常温
中放置
1 小时后测定测定绝缘电阻为 10MΩ 以上
HUMIDITY TEST:INSULATION RESISTANCE IS 10 MΩ OVER MEASURED WITHIN 30 MINUTE AFTER
REMAINIMG SWITCH FOR 48 HOUR AT THE CONDITION OF TEMPERATUER 40
±2℃ AND HUMIDTY 90-95%。
五、
六、
1.
人工焊 5 秒内 260±10℃
自动焊 5 秒内 230±10℃
SOLDER HEAT RESISTANCE:MANUAL SLODERING:WITHIN 4 SECOND 260±10℃
AUTOMATIC SLODERING:WITHIN 5 SECOND 230±10℃
寿 命 测 试
LIFE TEST 5000 次
测 试 机 速 度 SPEET OF TESTING MACHINE: 15-18 CYCLE/MIN
耐
焊
性
CAD FILE:
口
岳王
SCHEMATIC (SHORTING)
=4mm
「
’i oGnda4
一
忡
一中十十
旦ι|
�
F mm
P.C.B LAYOUT
BOTIOM VIEW
0.5
”
-- --
m
s-2-1-
8 7 870 4
注: “丰 表示关键尺寸(3个)。
SPRING PIA四
CONTACT CUP
咀WDNAL
DASI
KNOB
FRAii)
PARTS
PBS STRIP
PBS C5210R-IH
B刷SS l:rl'RIP
PH田OUC RISIN
POii
回回L回回P
�四RIAIB
1 I Ni四RAL
1 句PU11D
地阻四OVER Ni PIATJ:D
1 阳回RAL
1 阳阻
1 Ni阳回
FINISH
Q'TY
I
s I
I
I
I
I
'1'01.BRANCB
UNLESS SPECIFIED
1.5mm:士。.1mm
OVER 1.5mm:土0.2mm IS町E
wπHIN
Di四
DfSCRIPTIONS Of田野田ON
TITLE : HORIZONTAL SLIDE SWITCH
UNIT : mm
MODEL:
SCALI: 4:1
SK12D07VG4
深圳市首韩科技有限公司
DRWG NO.:
DWN.
.,
’‘
cmrn
APPD.
APPD.
