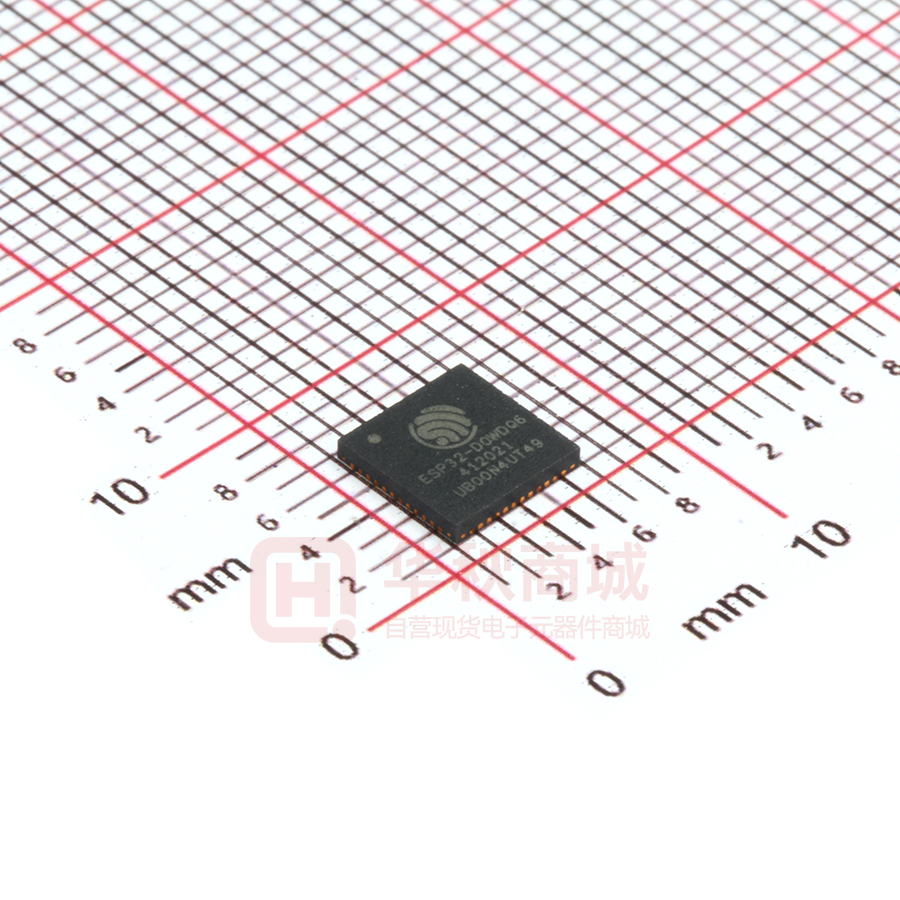

ESP32-D0WDQ6

ESP32 技术规格书 Espressif Systems 2017 年 8 月 31 日 关于本手册 本文档为用户提供 ESP32 硬件技术规格简介。文档结构如下： 章 标题 内容 第1章 概述 第2章 管脚定义 介绍管脚的布局和描述。 第3章 功能描述 介绍主要功能模块。 第4章 外设接口 描述集成在 ESP32 上的外设接口。 第5章 电气特性 提供 ESP32 电气特性和数据。 第6章 封装信息 提供 ESP32 的封装细节。 第7章 产品型号及订购信息 提供 ESP32 系列的产品型号和订购信息。 第8章 学习资源 提供 ESP32 相关必读文档和必备资源。 附录 A ESP32 管脚清单 ESP32 的 GPIO_Matrix，Ethernet_MAC 和 IO_MUX 管脚清单。 概括描述 ESP32，包括专用解决方案、基本特性和高级特性、 应用和开发支持。 发布说明 日期 版本 发布说明 2016.08 V1.0 首次发布。 • 增加章节 产品型号和订购信息 ； • 更新章节 MCU 和高级特性； • 更新章节 功能框图； • 更新章节 管脚定义； 2017.02 V1.1 • 更新章节 CPU 和存储； • 更新章节 音频 PLL 时钟； • 更新章节 极限参数； • 更新章节 封装信息； • 更新章节 学习资源。 2017.03 V1.2 • 增加表格 管脚描述 的说明； • 更新章节 片上存储 的说明。 • 增加附录 ESP32 管脚清单； 2017.04 V1.3 • 更新表格 Wi-Fi 射频特性； • 更新图 ESP32 管脚布局（封装为 QFN 5*5）。 • 在章节 1.3.2 时钟和定时器中增加对于外置晶振频率的说明； • 增加章节 2.4 Strapping 管脚中的说明； • 将表 9 极限参数中最大驱动能力由 12 mA 改为 80 mA； 2017.05 V1.4 • 将表 11 Wi-Fi 射频中输入阻抗值 50Ω 改为输出阻抗值 30+j10 Ω； • 更新章节 3.7 RTC 和低功耗管理； • 在表 19 管脚清单说明第 8 条中增加一条描述； • 删除表 IO_MUX 中 GPIO20。 日期 版本 发布说明 • 更新章节 1.3.1 CPU 和存储中供电电压范围； • 更新章节 2.3 电源管理中的说明； 2017.06 V1.5 • 更新表 9 极限参数； • 更新表 19 管脚清单说明第 8 条中数字输出管脚的驱动强度； • 增加文档变更通知。 更改两处描述错误： 2017.06 V1.6 • 将章节 1.1.2 中的外部元器件个数改为 20； • 将章节 4.1.1 中的 GPIO 管脚个数改为 34。 • 将章节 1.2.2 中输出功率改为“高达 12 dBm”；NZIF 接收器的 BLE 接收灵 敏度改为 -97 dBm； • 增加表 2 管脚描述的说明一条； • 增加章节 3.1.1 中 160 MHz 时钟频率； • 将章节 3.5.1中发射功率改为 20.5 dBm； • 将章节 3.6.1 中的 Class-1、Class-2 和 Class-3 发射输出功率的动态控制范 围改为“高达 24 dB” ；并将 NZIF 接收器的动态控制范围改为“超过 97 dB” ； • 更新表 6 不同功耗模式下的功耗，并增加两条说明； 2017.08 V1.7 • 更新章节 4.1.1、4.1.3、4.1.11； • 更新表 9 极限参数； • 更新表 10 射频功耗参数，并将发射数据所基于的占空比改为 50%； • 更新表 11 Wi-Fi 射频特性，并增加关于“输出阻抗”的说明； • 更新表 12、14、16 中的“灵敏度”参数； • 更新表 13、15、17 中的“射频发射功率”，“射频功率控制范围”参数，并 增加“增益控制步长”参数； • 删除章节触摸传感器和示例代码； • 增加产品证书下载链接。 2017.08 V1.8 • 更新 4 章节，增加表 4.2； • 更改图 1 中一处笔误。 文档变更通知 用户可以通过乐鑫官网订阅技术文档变更的电子邮件通知。 证书下载 用户可以通过乐鑫官网下载产品证书。 免责声明和版权公告 本文中的信息，包括参考的 URL 地址，如有变更，恕不另行通知。文档“按现状”提供，不负任何担保责任，包 括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。 本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。本文档在此未以禁止反言或 其他方式授予任何知识产权使用许可，不管是明示许可还是暗示许可。Wi-Fi 联盟成员标志归 Wi-Fi 联盟所有。蓝 牙标志是 Bluetooth SIG 的注册商标。 文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。 版权归 © 2017 乐鑫所有。保留所有权利。 目录 1 概述 1.1 1.2 1.3 1 专用解决方案 1 1.1.1 超低功耗 1 1.1.2 高集成度 1 基础协议 1 1.2.1 Wi-Fi 1 1.2.2 蓝牙 2 MCU 和高级特性 2 1.3.1 CPU 和存储 2 1.3.2 时钟和定时器 3 1.3.3 高级外设接口 3 1.3.4 安全机制 3 1.3.5 开发支持 4 1.4 应用 4 1.5 功能框图 5 2 管脚定义 6 2.1 管脚布局 6 2.2 管脚描述 7 2.3 电源管理 9 2.4 Strapping 管脚 10 3 功能描述 11 3.1 3.2 3.3 3.4 3.5 CPU 和存储 11 3.1.1 CPU 11 3.1.2 片上存储 11 3.1.3 外部 Flash 和 SRAM 12 3.1.4 存储器映射 12 定时器和看门狗 14 3.2.1 64-bit 通用定时器 14 3.2.2 看门狗定时器 14 系统时钟 15 3.3.1 CPU 时钟 15 3.3.2 RTC 时钟 15 3.3.3 音频 PLL 时钟 15 射频 15 3.4.1 2.4 GHz 接收器 15 3.4.2 2.4 GHz 发射器 16 3.4.3 时钟生成器 16 Wi-Fi 16 3.5.1 Wi-Fi 射频和基带 16 3.5.2 Wi-Fi MAC 17 3.5.3 Wi-Fi 固件 17 3.5.4 通信包仲裁 (PTA) 17 3.6 3.7 蓝牙 3.6.1 蓝牙射频和基带 17 3.6.2 蓝牙接口 18 3.6.3 蓝牙协议栈 18 3.6.4 蓝牙链路控制器 18 RTC 和低功耗管理 4 外设接口和传感器 4.1 4.2 17 外设和传感器描述 19 21 21 4.1.1 通用输入/输出接口 (GPIO) 21 4.1.2 模/数转换器 (ADC) 21 4.1.3 超低噪声前置模拟放大器 21 4.1.4 霍尔传感器 21 4.1.5 数/模转换器 (DAC) 21 4.1.6 温度传感器 21 4.1.7 触摸传感器 22 4.1.8 超低功耗协处理器 (ULP) 22 4.1.9 以太网 MAC 接口 22 4.1.10 SD/SDIO/MMC 主机控制器 22 4.1.11 SDIO/SPI 从机控制器 23 4.1.12 通用异步收发器 (UART) 23 4.1.13 I2C 接口 23 4.1.14 I2S 接口 23 4.1.15 红外遥控器 24 4.1.16 脉冲计数器 24 4.1.17 脉冲宽度调制 (PWM) 24 4.1.18 LED PWM 24 4.1.19 串行外设接口 (SPI) 24 4.1.20 硬件加速器 24 外设和传感器表 25 5 电气特性 30 极限参数 30 5.2 射频功耗参数 30 5.3 Wi-Fi 射频 31 5.4 经典蓝牙射频 31 5.1 5.5 5.4.1 接收器 - 基础数据率 (BR) 31 5.4.2 发射器 - 基础数据率 (BR) 32 5.4.3 接收器 - 增强数据率 (EDR) 32 5.4.4 发射器 - 增强数据率 (EDR) 33 低功耗蓝牙射频 34 5.5.1 接收器 34 5.5.2 发射器 34 6 封装信息 35 7 产品型号和订购信息 36 8 学习资源 37 8.1 必读资料 37 8.2 必备资源 37 附录 A - ESP32 管脚清单 38 A.1. 管脚清单说明 38 A.2. GPIO_Matrix 40 A.3. Ethernet_MAC 45 A.4. IO_MUX 45 表格 2 管脚描述 3 Strapping 管脚 10 4 存储器和外设地址映射 13 5 不同省电模式下的功能 19 6 不同功耗模式下的功耗 20 7 ESP32 上的电容式传感 GPIO 22 8 外设和传感器表 25 9 极限参数 30 10 射频功耗参数 30 11 Wi-Fi 射频特性 31 12 接收器特性 - 基础数据率 (BR) 31 13 发射器特性 - 基础数据率 (BR) 32 14 接收器特性 - 增强数据率 (EDR) 32 15 发射器特性 - 增强数据率 (EDR) 33 16 低功耗蓝牙接收器特性 34 17 低功耗蓝牙发射器特性 34 18 订购信息 36 19 管脚清单说明 38 20 GPIO_Matrix 40 21 Ethernet_MAC 45 7 插图 1 功能框图 5 2 ESP32 管脚布局（封装为 QFN 6*6） 6 3 ESP32 管脚布局（封装为 QFN 5*5） 7 4 地址映射结构 12 5 QFN48（6x6 mm）封装 35 6 QFN48（5x5 mm）封装 35 7 ESP32 产品型号 36 1. 概述 1. 概述 ESP32 是集成 2.4 GHz Wi-Fi 和蓝牙双模的单芯片方案，采用台积电 (TSMC) 超低功耗的 40 纳米工艺，拥有最 佳的功耗性能、射频性能、稳定性、通用性和可靠性，适用于各种应用和不同功耗需求。 目前 ESP32 系列的产品型号包括 ESP32-D0WDQ6，ESP32-D0WD，ESP32-D2WD，和 ESP32-S0WD。产品型 号说明和订购信息请参照章节产品型号和订购信息 。 1.1 专用解决方案 1.1.1 超低功耗 ESP32 专为移动设备、可穿戴电子产品和物联网 (IoT) 应用而设计。作为业内领先的低功耗芯片，ESP32 具有精 细分辨时钟门控、省电模式和动态电压调整等特性。 例如，在低功耗 IoT 传感器 Hub 应用场景中，ESP32 只有在特定条件下才会被周期性地唤醒。低占空比可以令 ESP32 芯片的能耗达到最小。射频功率放大器的输出功率也可调节，以实现通信距离、数据率和功耗之间的最 佳平衡。 说明： 更多信息请参阅第 3.7 节：RTC 和低功耗管理。 1.1.2 高集成度 ESP32 是业内领先的高度集成的 Wi-Fi+ 蓝牙解决方案，外部元器件只需大约 20 个。ESP32 集成了天线开关、 射频 Balun、功率放大器、低噪放大器、过滤器以及电源管理模块，极大减少了印刷电路板 (PCB) 的面积。 ESP32 采用 CMOS 工艺实现单芯片集成射频和基带，还集成了先进的自校准电路，实现了动态自动调整，可以 消除外部电路的缺陷，更好地适应外部环境的变化。因此，ESP32 的批量生产不需要昂贵的专用 Wi-Fi 测试设 备。 1.2 基础协议 1.2.1 Wi-Fi • 802.11 b/g/n/e/i • 802.11 n (2.4 GHz)，速度高达 150 Mbps • 802.11 e：QoS 机制实现无线多媒体技术 • WMM-PS, UAPSD • A-MPDU 和 A-MSDU 帧聚合技术 • 块回复 • 分片和重组 • Beacon 自动监测/扫描 • 802.11 i 安全特性：预认证和 TSN • 支持 WPA/WPA2/WPA2-Enterprise/WPS 加密 Espressif Systems 1 ESP32 技术规格书 V1.8 1. 概述 • 基础结构型网络 (Infrastructure BSS) Station 模式/SoftAP 模式 • Wi-Fi Direct (P2P)、P2P 发现、P2P GO 模式和 P2P 电源管理 • UMA 兼容和认证 • 天线分集与选择 说明： 更多信息，请参阅第 3.5 节：Wi-Fi。 1.2.2 蓝牙 • 蓝牙 v4.2 完整标准，包含传统蓝牙 (BR/EDR) 和低功耗蓝牙 (BLE) • 支持标准 Class-1、Class-2 和 Class-3，且无需外部功率放大器 • 加强的精准功率控制 • 输出功率高达 +12 dBm • NZIF 接收器具有 -97 dBm 的 BLE 接收灵敏度 • 自适应跳频 (AFH) • 基于 SDIO/SPI/UART 接口的标准 HCI • 速度高达 4 Mbps 的高速 UART HCI • 支持 BT 4.2 controller 和 host 协议栈 • 服务发现协议 (SDP) • 通用访问应用 (GAP) • 安全管理协议 (SMP) • 低功耗蓝牙 • ATT/GATT • HID • 可支持所有基于 GATT 的低功耗蓝牙应用 • SPP-Like 低功耗蓝牙数据透传协议 • BLE Beacon • A2DP/AVRCP/SPP, HSP/HFP, RFCOMM • CVSD 和 SBC 音频编解码算法 • 蓝牙微微网 (Piconet) 和散射网 (Scatternet) 1.3 MCU 和高级特性 1.3.1 CPU 和存储 • Xtensa® 32-bit LX6 单/双核处理器，运算能力高达 600 DMIPS • 448 KB ROM Espressif Systems 2 ESP32 技术规格书 V1.8 1. 概述 • 520 KB SRAM • RTC 中 16 KB SRAM • QSPI 最多可连接 4 个 flash/SRAM，每个 flash 最大为 16 MB • 供电电压：2.3V 到 3.6V 1.3.2 时钟和定时器 • 内置 8 MHz 振荡器，支持自校准 • 内置 RC 振荡器，支持自校准 • 支持外置 2 MHz 至 60 MHz 的晶振（如果使用 Wi-Fi/蓝牙功能，则目前仅支持 40 MHz 晶振） • 支持外置 32 kHz 晶振，用于 RTC，支持自校准 • 2 个定时器群组，每组包括 2 个 64-bit 通用定时器和 1 个主系统看门狗 • 具有次秒级精度的 RTC 定时器 • RTC 看门狗 1.3.3 高级外设接口 • 12-bit SAR ADC，多达 18 个通道 • 2 个 8-bit D/A 转换器 • 10 个触摸传感器 • 温度传感器 • 4 个 SPI • 2 个 I2S • 2 个 I2C • 3 个 UART • 1 个 Host SD/eMMC/SDIO • 1 个 Slave SDIO/SPI • 带有专用 DMA 的以太网 MAC 接口，支持 IEEE 1588 • CAN 2.0 • IR (TX/RX) • 电机 PWM • LED PWM，多达 16 个通道 • 霍尔传感器 • 超低噪声前置模拟放大器 1.3.4 安全机制 • 支持所有 IEEE 802.11 的安全特性，包括 WFA、WPA/WPA2 和 WAPI • 安全启动 Espressif Systems 3 ESP32 技术规格书 V1.8 1. 概述 • flash 加密 • 1024-bit OTP，用户可用的高达 768 bit • 加密硬件加速器： – AES – HASH (SHA-2) 库 – RSA – ECC – 随机数生成器 (RNG) 1.3.5 开发支持 • 支持快速线上编程的 SDK 固件 • 基于 GCC 的开源工具链 说明： 更多信息请参考第 8 章：学习资源。 1.4 应用 • 通用低功耗 IoT 传感器 Hub • 通用低功耗 IoT 记录器 • 相机的视频流传输 • OTT 电视盒/机顶盒设备 • 音乐播放器 – 网络音乐播放器 – 音频流媒体设备 • Wi-Fi 玩具 – 计数器 – 玩具防丢器 • Wi-Fi 语音识别设备 • 耳麦 • 智能插座 • 家庭自动化 • Mesh 网络 • 工业无线控制 • 婴儿监控器 • 可穿戴电子产品 Espressif Systems 4 ESP32 技术规格书 V1.8 1. 概述 • Wi-Fi 位置感知设备 • 安全 ID 标签 • 健康医疗 – 运动监测和防丢报警器 – 温度记录仪 1.5 功能框图 Bluetooth baseband RF receive Clock generator I2C I2S Wi-Fi MAC Wi-Fi baseband RF transmit SDIO UART Core and memory CAN 2 or 1 x Xtensa® 32bit LX6 Microprocessors ETH IR ROM Balun SPI Bluetooth link controller Switch Embedded Flash Cryptographic hardware acceleration SRAM SHA RSA AES RNG PWM Temperature sensor RTC Touch sensor DAC ULP co-processor PMU Recovery memory ADC 图 1: 功能框图 说明： Embedded flash 和 CPU 数量在不同型号的芯片之间有差异，详见章节产品型号和订购信息 。 Espressif Systems 5 ESP32 技术规格书 V1.8 2. 管脚定义 2. 管脚定义 CAP1 CAP2 VDDA XTAL_P XTAL_N VDDA GPIO21 U0TXD U0RXD GPIO22 GPIO19 VDD3P3_CPU 48 47 46 45 44 43 42 41 40 39 38 37 2.1 管脚布局 VDDA 1 36 GPIO23 LNA_IN 2 35 GPIO18 VDD3P3 3 34 GPIO5 VDD3P3 4 33 SD_DATA_1 SENSOR_VP 5 32 SD_DATA_0 SENSOR_CAPP 6 31 SD_CLK SENSOR_CAPN 7 30 SD_CMD SENSOR_VN 8 29 SD_DATA_3 CHIP_PU 9 28 SD_DATA_2 ESP32 49 GND 19 20 21 22 23 24 MTCK MTDO GPIO2 GPIO0 GPIO4 MTDI VDD3P3_RTC 17 18 MTMS GPIO16 16 25 GPIO27 12 15 32K_XP GPIO26 VDD_SDIO 14 GPIO17 26 GPIO25 27 11 13 10 32K_XN VDET_1 VDET_2 图 2: ESP32 管脚布局（封装为 QFN 6*6） Espressif Systems 6 ESP32 技术规格书 V1.8 CAP1 CAP2 VDDA XTAL_P XTAL_N VDDA GPIO21 U0TXD U0RXD GPIO22 48 47 46 45 44 43 42 41 40 39 2. 管脚定义 VDDA 1 38 GPIO19 LNA_IN 2 37 VDD3P3_CPU VDD3P3 3 36 GPIO23 VDD3P3 4 35 GPIO18 SENSOR_VP 5 34 GPIO5 SENSOR_CAPP 6 33 SD_DATA_1 32 SD_DATA_0 31 SD_CLK SENSOR_CAPN 7 SENSOR_VN 8 CHIP_PU 9 30 SD_CMD VDET_1 10 29 SD_DATA_3 VDET_2 11 28 SD_DATA_2 ESP32 49 GND 20 21 22 23 24 MTDO GPIO2 GPIO0 GPIO4 19 MTCK 18 GPIO16 MTDI 25 VDD3P3_RTC 14 17 GPIO25 MTMS VDD_SDIO 16 GPIO17 26 GPIO27 27 15 12 13 GPIO26 32K_XP 32K_XN 图 3: ESP32 管脚布局（封装为 QFN 5*5） 说明： 关于 ESP32 芯片型号对应的封装规格，请参考章节产品型号和订购信息 。 2.2 管脚描述 表 2: 管脚描述 名称 编号 类型 功能 模拟 VDDA 1 P 模拟电源（2.3V ~ 3.6V） LNA_IN 2 I/O 射频输入和输出 VDD3P3 3 P 放大器电源（2.3V ~ 3.6V） VDD3P3 4 P 放大器电源（2.3V ~ 3.6V） VDD3P3_RTC GPIO36、ADC_PRE_AMP、ADC1_CH0、RTC_GPIO0 SENSOR_VP 5 I 注意：作为 ADC_PRE_AMP 使用时，将 270 pF 电容从 SENSOR_VP 连接到 SENSOR_CAPP 上。 GPIO37、ADC_PRE_AMP、ADC1_CH1、RTC_GPIO1 SENSOR_CAPP 6 I 注意：作为 ADC_PRE_AMP 使用时，将 270 pF 电容从 SENSOR_VP 连接到 SENSOR_CAPP 上。 Espressif Systems 7 ESP32 技术规格书 V1.8 2. 管脚定义 名称 编号 类型 功能 GPIO38、ADC1_CH2、ADC_PRE_AMP、RTC_GPIO2 SENSOR_CAPN 7 I 注意：作为 ADC_PRE_AMP 使用时，将 270 pF 电容从 SENSOR_VN 连接到 SENSOR_CAPN 上。 GPIO39、ADC1_CH3、ADC_PRE_AMP、RTC_GPIO3 SENSOR_VN 8 I 注意：作为 ADC_PRE_AMP 使用时，将 270 pF 电容从 SENSOR_VN 连接到 SENSOR_CAPN 上。 芯片使能（高电平有效） CHIP_PU 9 I 高电平：上电，芯片正常工作; 低电平：断电，芯片以最小功率工作； 注意：不能让 CHIP_PU 管脚悬浮。 VDET_1 10 I GPIO34、ADC1_CH6、RTC_GPIO4 VDET_2 11 I GPIO35、ADC1_CH7、RTC_GPIO5 32K_XP 12 I/O 32K_XN 13 I/O GPIO25 14 I/O GPIO25、DAC_1、ADC2_CH8、RTC_GPIO6、EMAC_RXD0 GPIO26 15 I/O GPIO26、DAC_2、ADC2_CH9、RTC_GPIO7、EMAC_RXD1 GPIO27 16 I/O GPIO27、ADC2_CH7、TOUCH7、RTC_GPIO17、EMAC_RX_DV MTMS 17 I/O MTDI 18 I/O VDD3P3_RTC 19 P MTCK 20 I/O MTDO 21 I/O GPIO2 22 I/O GPIO0 23 I/O GPIO4 24 I/O GPIO32、32K_XP （32.768 kHz 晶振输入） ，ADC1_CH4、 TOUCH9、RTC_GPIO9 GPIO33、32K_XN（32.768 kHz 晶振输出） ，ADC1_CH5、 TOUCH8、RTC_GPIO8 GPIO14、ADC2_CH6、TOUCH6、RTC_GPIO16、MTMS、HSPICLK、HS2_CLK、SD_CLK、EMAC_TXD2 GPIO12、ADC2_CH5、TOUCH5、RTC_GPIO15、MTDI、HSPIQ、 HS2_DATA2、SD_DATA2、EMAC_TXD3 RTC IO 电源输入（1.8V ~ 3.6V） GPIO13、ADC2_CH4、TOUCH4、RTC_GPIO14、MTCK、HSPID、 HS2_DATA3、SD_DATA3、EMAC_RX_ER GPIO15、ADC2_CH3、TOUCH3、RTC_GPIO13、MTDO， HSPICS0、HS2_CMD、SD_CMD、EMAC_RXD3 GPIO2、ADC2_CH2、TOUCH2、RTC_GPIO12、HSPIWP、 HS2_DATA0、SD_DATA0 GPIO0、ADC2_CH1、TOUCH1、RTC_GPIO11、CLK_OUT1、 EMAC_TX_CLK GPIO4、ADC2_CH0、TOUCH0、RTC_GPIO10、HSPIHD、 HS2_DATA1、SD_DATA1、EMAC_TX_ER VDD_SDIO GPIO16 25 I/O GPIO16、HS1_DATA4、U2RXD、EMAC_CLK_OUT VDD_SDIO 26 P 1.8V 或 VDD3P3_RTC 电源输出 GPIO17 27 I/O GPIO17、HS1_DATA5、U2TXD、EMAC_CLK_OUT_180 SD_DATA_2 28 I/O GPIO9、SD_DATA2、SPIHD、HS1_DATA2、U1RXD SD_DATA_3 29 I/O GPIO10、SD_DATA3、SPIWP、HS1_DATA3、U1TXD SD_CMD 30 I/O GPIO11、SD_CMD、SPICS0、HS1_CMD、U1RTS SD_CLK 31 I/O GPIO6、SD_CLK、SPICLK、HS1_CLK、U1CTS SD_DATA_0 32 I/O GPIO7、SD_DATA0、SPIQ、HS1_DATA0、U2RTS SD_DATA_1 33 I/O GPIO8、SD_DATA1、SPID、HS1_DATA1、U2CTS VDD3P3_CPU Espressif Systems 8 ESP32 技术规格书 V1.8 2. 管脚定义 名称 编号 类型 功能 GPIO5 34 I/O GPIO5、VSPICS0、HS1_DATA6、EMAC_RX_CLK GPIO18 35 I/O GPIO18、VSPICLK、HS1_DATA7 GPIO23 36 I/O GPIO23、VSPID、HS1_STROBE VDD3P3_CPU 37 P CPU IO 电源输入（1.8V ~ 3.6V） GPIO19 38 I/O GPIO19、VSPIQ、U0CTS、EMAC_TXD0 GPIO22 39 I/O GPIO22、VSPIWP、U0RTS、EMAC_TXD1 U0RXD 40 I/O GPIO3、U0RXD、CLK_OUT2 U0TXD 41 I/O GPIO1、U0TXD、CLK_OUT3、EMAC_RXD2 GPIO21 42 I/O GPIO21、VSPIHD、EMAC_TX_EN 模拟 VDDA 43 P 模拟电源（2.3V ~ 3.6V) XTAL_N 44 O 外部晶振输出 XTAL_P 45 I 外部晶振输入 VDDA 46 P PLL 数字电源（2.3V ~ 3.6V） CAP2 47 I 并联 3 nF 电容和 20 kΩ 电阻到 CAP1 CAP1 48 I 串联 10 nF 电容到地 GND 49 P 接地 说明： • ESP32-D2WD 的管脚 GPIO16，GPIO17，SD_CMD，SD_CLK，SD_DATA_0 和 SD_DATA_1 用于连接嵌入式 flash， 不建议用于其他功能。 • IO_MUX、Ethernet MAC、GIPO Matrix 请见附件管脚清单。 • 通常情况下，ESP32 和 flash 芯片的数据端口连接关系是：SD_DATA0/SPIQ = IO1/DO，SD_DATA1/SPID = IO0/DI， SD_DATA2/SPIHD = IO3/HOLD，SD_DATA3/SPIWP = IO2/WP。 2.3 电源管理 ESP32 的数字管脚可分为 3 种不同的电源域： • VDD3P3_RTC • VDD3P3_CPU • VDD_SDIO VDD3P3_RTC 同时是 RTC 和 CPU 的输入电源。VDD3P3_CPU 是 CPU 的输入电源。VDD_SDIO 与一个内置 LDO 的输出相连，该内置 LDO 的输入是 VDD3P3_RTC。当 VDD_SDIO 与 VDD3P3_RTC 连接在相同的电源上， 内置 LDO 会自动关闭。 内置 LDO 可被配置成 1.8V 或与 VDD3P3_RTC 相同的电压。在 Deep-sleep 模式下，为了使 flash 电流降到最 低, 可以通过软件关闭内置 LDO。 说明： • ESP32 的 Pin9 CHIP_PU 使能管脚上电要晚于系统电源 3.3V 上电，延时时间 (T) 可由 RC 参数计算而得。RC 电 路设计可参考 《ESP-WROOM-32 技术规格书》 中 ESP-WROOM-32 外设原理图。 • CHIP_PU 用于芯片复位，输入信号的复位电平要求低于 0.6V，并且持续 200 µs 以上。 • ESP32 工作电压范围为 2.3V ~ 3.6V；使用单电源供电时，建议电源电压为 3.3V，最大输出电流可达 500 mA 及 以上。 Espressif Systems 9 ESP32 技术规格书 V1.8 2. 管脚定义 2.4 Strapping 管脚 ESP32 共有 5 个 Strapping 管脚。 • MTDI • GPIO0 • GPIO2 • MTDO • GPIO5 软件可以读取寄存器“GPIO_STRAPPING”中这 5 个位的值。 在芯片上电复位过程中，Strapping 管脚对电平采样并存储到锁存器中，锁存为“0”或“1”，并一直保持到芯 片掉电或关闭。 每一个 Strapping 管脚都会连接内部上拉/下拉。如果一个 Strapping 管脚没有外部连接或者连接的外部线路处 于高阻抗状态，内部弱上拉/下拉将决定 Strapping 管脚输入电平的默认值。 为改变 Strapping 比特的值，用户可以应用外部下拉/上拉电阻，或者应用主机 MCU 的 GPIO 控制 ESP32 上电 复位时的 Strapping 管脚电平。 复位后，Strapping 管脚和普通管脚功能相同。 配置 Strapping 管脚的详细启动模式请参阅表 3 。 表 3: Strapping 管脚 内置 LDO (VDD_SDIO) 电压 管脚 默认 3.3V 1.8V MTDI 下拉 0 1 系统启动模式 管脚 默认 SPI flash 启动模式 下载启动模式 GPIO0 上拉 1 0 GPIO2 下拉 无关项 0 系统启动过程中，U0TXD 输出 log 打印信息 管脚 默认 U0TXD 翻转 U0TXD 静止 MTDO 上拉 1 0 SDIO 从机信号输入输出时序 下降沿输入 下降沿输入 上升沿输入 上升沿输入 下降沿输出 上升沿输出 下降沿输出 上升沿输出 管脚 默认 MTDO 上拉 0 0 1 1 GPIO5 上拉 0 1 0 1 说明： • 固件可以通过配置一些寄存器比特位, 在启动后改变“内置 LDO (VDD_SDIO) 电压”和“SDIO 从机信号输入输出 时序”的设定。 • 内置的 flash 工作电压是 1.8V，带有内置 flash 的型号芯片上电时需要将 MTDI 拉高。 Espressif Systems 10 ESP32 技术规格书 V1.8 3. 功能描述 3. 功能描述 本章描述 ESP32 的具体功能。 3.1 CPU 和存储 3.1.1 CPU ESP32 搭载低功耗 Xtensa® LX6 32-bit 单/双核处理器，具有以下特性： • 7 级流水线架构，支持高达 240 MHz 的时钟频率（ESP32-S0WD 为 160 MHz） • 16-bit/24-bit 指令集提高代码密度 • 支持浮点单元 (FPU) • 支持 DSP 指令，例如 32-bit 乘法器、32-bit 除法器和 40-bit 累加乘法器 (MAC) • 支持来自约 70 个中断源的 32 个中断向量 单/双核处理器接口包括： • Xtensa RAM/ROM 指令和数据接口 • 用于快速访问外部寄存器的 Xtensa 本地存储接口 • 具有内外中断源的中断 • 用于调试的 JTAG 接口 3.1.2 片上存储 ESP32 片上存储包括： • 448-KB 的 ROM，用于程序启动和内核功能调用 • 用于数据和指令存储的 520 KB 片上 SRAM（包括 8 KB RTC 快速存储器） – RTC 快速存储器，为 8 KB 的 SRAM，可以在 Deep-sleep 模式下 RTC 启动时用于数据存储以及被主 CPU 访问 • RTC 慢速存储器，为 8 KB 的 SRAM，可以在 Deep-sleep 模式下被协处理器访问 • 1 kbit 的 eFuse，其中 256 bit 为系统专用（MAC 地址和芯片设置）；其余 768 bit 保留给用户程序，这些 程序包括 Flash 加密和芯片 ID • 嵌入式 flash 说明： • ESP32 芯片是否有嵌入式 flash，以及嵌入式 flash 的大小与芯片型号有关。详见章节产品型号和订购信息 。 • 在本手册中提到的 ESP32 芯片型号中，ESP32-D2WD 带有 16 Mbit 的嵌入式 flash, 通过管脚 GPIO16，GPIO17， SD_CMD，SD_CLK，SD_DATA_0 和 SD_DATA_1 连接。其他型号无嵌入式 flash。 Espressif Systems 11 ESP32 技术规格书 V1.8 3. 功能描述 3.1.3 外部 Flash 和 SRAM ESP32 最多支持 4 个 16 MB 的外部 QSPI flash 和静态随机存储器 (SRAM)，具有基于 AES 的硬件加密功能，从 而保护开发者的程序和数据。 ESP32 可通过高速缓存访问外部 QSPI flash 和 SRAM： • 高达 16 MB 的外部 flash 映射到 CPU 代码空间，支持 8-bit、16-bit 和 32-bit 访问，并可执行代码。 • 高达 8 MB 的外部 flash 和 SRAM 映射到 CPU 数据空间，支持 8-bit、16-bit 和 32-bit 访问。flash 仅支持 读操作，SRAM 可支持读写操作。 说明： 带有嵌入式 flash 的 ESP32 芯片型号不支持外部 flash 映射到代码空间。 3.1.4 存储器映射 ESP32 的地址映射结构如图 4 所示。ESP32 存储器和外设地址映射如表 4 所示。 图 4: 地址映射结构 Espressif Systems 12 ESP32 技术规格书 V1.8 3. 功能描述 表 4: 存储器和外设地址映射 种类 片上存储器 目标 开始地址 结束地址 大小 内部 ROM 0 0x4000_0000 0x4005_FFFF 384 KB 内部 ROM 1 0x3FF9_0000 0x3FF9_FFFF 64 KB 内部 SRAM 0 0x4007_0000 0x4009_FFFF 192 KB 0x3FFE_0000 0x3FFF_FFFF 0x400A_0000 0x400B_FFFF 0x3FFA_E000 0x3FFD_FFFF 0x3FF8_0000 0x3FF8_1FFF 0x400C_0000 0x400C_1FFF 0x5000_0000 0x5000_1FFF 8 KB 0x3F40_0000 0x3F7F_FFFF 4 MB 0x400C_2000 0x40BF_FFFF 外部 SRAM 0x3F80_0000 0x3FBF_FFFF 4 MB DPort 寄存器 0x3FF0_0000 0x3FF0_0FFF 4 KB AES 加速器 0x3FF0_1000 0x3FF0_1FFF 4 KB RSA 加速器 0x3FF0_2000 0x3FF0_2FFF 4 KB SHA 加速器 0x3FF0_3000 0x3FF0_3FFF 4 KB 安全启动 0x3FF0_4000 0x3FF0_4FFF 4 KB Cache MMU Table 0x3FF1_0000 0x3FF1_3FFF 16 KB PID 控制器 0x3FF1_F000 0x3FF1_FFFF 4 KB UART0 0x3FF4_0000 0x3FF4_0FFF 4 KB SPI1 0x3FF4_2000 0x3FF4_2FFF 4 KB SPI0 0x3FF4_3000 0x3FF4_3FFF 4 KB GPIO 0x3FF4_4000 0x3FF4_4FFF 4 KB RTC 0x3FF4_8000 0x3FF4_8FFF 4 KB IO MUX 0x3FF4_9000 0x3FF4_9FFF 4 KB SDIO Slave 0x3FF4_B000 0x3FF4_BFFF 4 KB UDMA1 0x3FF4_C000 0x3FF4_CFFF 4 KB I2S0 0x3FF4_F000 0x3FF4_FFFF 4 KB UART1 0x3FF5_0000 0x3FF5_0FFF 4 KB I2C0 0x3FF5_3000 0x3FF5_3FFF 4 KB UDMA0 0x3FF5_4000 0x3FF5_4FFF 4 KB SDIO Slave 0x3FF5_5000 0x3FF5_5FFF 4 KB RMT 0x3FF5_6000 0x3FF5_6FFF 4 KB PCNT 0x3FF5_7000 0x3FF5_7FFF 4 KB SDIO Slave 0x3FF5_8000 0x3FF5_8FFF 4 KB LED PWM 0x3FF5_9000 0x3FF5_9FFF 4 KB eFuse 控制器 0x3FF5_A000 0x3FF5_AFFF 4 KB Flash 加密 0x3FF5_B000 0x3FF5_BFFF 4 KB PWM0 0x3FF5_E000 0x3FF5_EFFF 4 KB TIMG0 0x3FF5_F000 0x3FF5_FFFF 4 KB TIMG1 0x3FF6_0000 0x3FF6_0FFF 4 KB 内部 SRAM 1 内部 SRAM 2 RTC 快速存储器 RTC 慢速存储器 片外存储器 外设 Espressif Systems 外部 Flash 13 128 KB 200 KB 8 KB 11 MB 248 KB ESP32 技术规格书 V1.8 3. 功能描述 种类 外设 目标 开始地址 结束地址 大小 SPI2 0x3FF6_4000 0x3FF6_4FFF 4 KB SPI3 0x3FF6_5000 0x3FF6_5FFF 4 KB SYSCON 0x3FF6_6000 0x3FF6_6FFF 4 KB I2C1 0x3FF6_7000 0x3FF6_7FFF 4 KB SDMMC 0x3FF6_8000 0x3FF6_8FFF 4 KB EMAC 0x3FF6_9000 0x3FF6_AFFF 8 KB PWM1 0x3FF6_C000 0x3FF6_CFFF 4 KB I2S1 0x3FF6_D000 0x3FF6_DFFF 4 KB UART2 0x3FF6_E000 0x3FF6_EFFF 4 KB PWM2 0x3FF6_F000 0x3FF6_FFFF 4 KB PWM3 0x3FF7_0000 0x3FF7_0FFF 4 KB RNG 0x3FF7_5000 0x3FF7_5FFF 4 KB 3.2 定时器和看门狗 3.2.1 64-bit 通用定时器 ESP32 内置 4 个 64-bit 通用定时器，具有 16-bit 分频器和 64-bit 可自动重载的向上/向下计数器。 定时器特性： • 16-bit 时钟分频器，分频系数为 2 至 65536 • 64-bit 时基计数器 • 时基计数器方向可配置：递增或递减 • 软件控制计数暂停和继续 • 定时器超时自动重载 • 软件控制的即时重载 • 电平触发中断和边沿触发中断 3.2.2 看门狗定时器 ESP32 中有 3 个看门狗定时器：2 个定时器模块中各有 1 个（称作主看门狗定时器，即 MWDT），RTC 模块中 也有 1 个（称作 RTC 看门狗定时器，即 RWDT）。意外的软件或硬件问题会导致应用程序工作失常，而看门狗 定时器可以帮助系统从中恢复。看门狗定时器有 4 个阶段。如果当前阶段超过预定时间，但没有喂狗或关闭看 门狗定时器，可能引发以下 3 到 4 种动作中的 1 种。这些动作是：中断、CPU 复位、内核复位和系统复位。其 中，只有 RWDT 能够触发系统复位，将复位包括 RTC 在内的整个芯片。每个阶段的超时时间长度均可单独设 置。 在 flash 启动期间，RWDT 和第一个 MWDT 会自动开启，以便检测和修复启动问题。 ESP32 看门狗具有以下特性： • 4 个阶段，每一阶段都可被单独配置或关闭 • 各阶段时间段可被编程 • 如阶段超时，会采取 3 到 4 种可能动作中的 1 种（中断、CPU 复位、内核复位和系统复位） • 32-bit 超时计数器 Espressif Systems 14 ESP32 技术规格书 V1.8 3. 功能描述 • 写保护，防止 RWDT 和 MWDT 配置被不小心改变 • SPI flash 启动保护；如果在预定时间内，来自 SPI flash 的启动过程没有完成，看门狗会重启整个系统。 3.3 系统时钟 3.3.1 CPU 时钟 一旦重启，一个外置晶振时钟源会被选为默认的 CPU 时钟。这个外置晶振时钟源也会与 PLL 连接产生一个高 频时钟（通常为 160 MHz） 。 另外，ESP32 内置了一个 8 MHz 的振荡器，保证其在工作温度范围内都能保持精度稳定（误差小于 1%）。因 此，应用程序可以从外置晶振时钟源、PLL 时钟和内置 8 MHz 时钟当中选择。根据应用程序不同，被选择的时 钟源直接或在分频之后驱动 CPU 时钟。 3.3.2 RTC 时钟 RTC 时钟有 5 种可能的时钟源： • 外置低速 (32 kHz) 晶振时钟 • 4 分频外置晶振时钟 • 内置 RC 振荡器（通常为 150 kHz，频率可调节） • 内置 8 MHz 振荡器时钟 • 内置 31.25 kHz 时钟（由内置 8 MHz 振荡器时钟经 256 分频生成） 当芯片处于正常功耗模式且需要更快速的 CPU 访问时，应用程序可选择 4 分频外部高速晶振时钟或者内置 8 MHz 振荡器时钟。当芯片在低功耗模式下运行时，应用程序可选择外部低速 (32 kHz) 晶振时钟、内置 RC 振荡 器时钟或内置 31.25 kHz 时钟。 3.3.3 音频 PLL 时钟 音频时钟由超低噪声 fractional-N PLL 生成。更多信息请参考 ESP32 技术参考手册。 3.4 射频 ESP32 射频包含以下主要模块： • 2.4 GHz 接收器 • 2.4 GHz 发射器 • 偏置和线性稳压器 • Balun 和收发切换器 • 时钟生成器 3.4.1 2.4 GHz 接收器 2.4 GHz 接收器将 2.4 GHz 射频信号降频为正交基带信号，并用 2 个高精度、高速的 ADC 将后者转为数字信 号。为了适应不同的信道情况，ESP32 集成了 RF 滤波器、自动增益控制 (AGC)、DC 偏移补偿电路和基带滤波 器。 Espressif Systems 15 ESP32 技术规格书 V1.8 3. 功能描述 3.4.2 2.4 GHz 发射器 2.4 GHz 发射器将正交基带信号升频到 2.4 GHz 射频信号，使用大功率互补金属氧化物半导体 (CMOS) 功率放 大器驱动天线。数字校准进一步改善了功率放大器的线性，使得 802.11b 无线传输达到 +20.5 dBm 的平均功率， 802.11n 无线传输达到 +17 dBm 的平均功率，功能超强。 为了抵消射频接收器的瑕疵，ESP32 还另增了校准措施，例如: • 载波泄露 • I/Q 相位匹配 • 基带非线性 • 射频非线性 • 天线匹配 这些内置校准措施缩短了产品的测试时间，不再需要测试设备。 3.4.3 时钟生成器 时钟生成器为接收器和发射器生成 2.4 GHz 正交基带时钟信号，所有部件均集成于芯片上，包括电感、变容二 极管、闭环滤波器、线性稳压器和分频器。 时钟生成器含有内置校准电路和自测电路。运用拥有自主知识产权的校准算法，正交时钟相噪特性在片上经过 算法优化处理（该算法拥有自主知识产权） ，以确保接收器和发射器达到最佳性能。 3.5 Wi-Fi ESP32 支持 TCP/IP 协议，完全遵循 802.11 b/g/n/e/i WLAN MAC 协议和 Wi-Fi Direct 标准，支持分布式控制功 能 (DCF) 下的基本服务集 (BSS) STA 和 SoftAP 操作，也支持最新 Wi-Fi P2P 协议的 P2P GO 模式。 通过适当的命令，ESP32 会自动实施主动扫描、被动扫描以及 P2P 发现。通过最小化主机交互来优化有效工作 周期，以实现功耗管理。 3.5.1 Wi-Fi 射频和基带 ESP32 Wi-Fi 射频和基带支持以下特性： • 802.11b 和 802.11g 数据率 • 802.11n MCS0-7 同时支持 20 MHz 和 40 MHz 带宽 • 802.11n MCS32 • 802.11n 0.4 µs 保护间隔 • 数据率高达 150 Mbps • 接收 STBC 2x1 • 发射功率高达 20.5 dBm • 可调节的发射功率 • 天线分集与选择（软件控制硬件） Espressif Systems 16 ESP32 技术规格书 V1.8 3. 功能描述 3.5.2 Wi-Fi MAC ESP32 Wi-Fi MAC 自行支持的底层协议功能如下： • RTS/CTS 和 ACK/BA • 分片和重组 • 帧聚合算法 AMPDU 和 AMSDU • WMM，U-APSD • 802.11 e：QoS 机制实现无线多媒体技术 • CCMP（CBC-MAC，计数器模式） 、TKIP (MIC，RC4)、WAPI (SMS4)、WEP (RC4) 和 CRC • 帧封装 (802.11h/RFC 1042) • 自动 Beacon 监测/扫描 3.5.3 Wi-Fi 固件 ESP32 Wi-Fi 固件具有以下功能： • 基础结构型网络 (Infrastructure BSS) 工作站 (Station) 模式/P2P 模式/SoftAP 模式 • P2P 发现、P2P GO、P2P GC 和 P2P 电源管理 • WPA/WPA2-Enterprise 和 WPS 驱动 • 附加 802.11i 安全特性，例如预认证和 TSN • 针对企业级平台的认证开放接口，例如 TLS、PEAP、LEAP、SIM、AKA 或者用户自定义接口 • 时钟/电源门控与符合 802.11 标准的电源管理一起动态地适应当前连接条件，实现最小功耗 • 自适应速率回退算法基于实际信噪比 (SNR) 和丢包信息来控制最佳传输速率和发射功率 • MAC 层的自动重传和应答，以防止在慢速主模式环境中的数据包丢弃 3.5.4 通信包仲裁 (PTA) ESP32 拥有一个可配置的通信包仲裁器，支持灵活而精确的 Wi-Fi 和蓝牙共存模式。它采用频分多路复用 (FDM) 和时分复用 (TDM) 的组合机制，自动协调 2 个协议栈。 3.6 蓝牙 ESP32 集成了蓝牙链路控制器和蓝牙基带，支持基带协议和其他低层链路协议，例如调制/解调、包处理、比特 流处理和跳频等。 3.6.1 蓝牙射频和基带 ESP32 蓝牙射频和基带支持以下特性： • Class-1、Class-2 和 Class-3 发射输出功率，动态控制范围高达 24 dB • π/4 DQPSK 和 8 DPSK 调制 • NZIF 接收器灵敏度高，动态范围超过 97 dB • 无需外部 PA 即可支持 Class-1 操作 Espressif Systems 17 ESP32 技术规格书 V1.8 3. 功能描述 • 内置 SRAM 支持全速数据传送、混合语音和数据以及完整的微微网 (Piconet) 运行 • 用于前向纠错、包头错误控制、接入码相关、CRC、解调、加密比特流生成、白化和发送脉冲成形的逻辑 电路 • ACL、SCO、eSCO 和 AFH • PCM 接口中的 A-law、µ-law 和 CVSD 数字音频编解码 • SBC 音频编解码 • 低功耗应用的电源管理 • 带有 128-bit AES 的 SMP 3.6.2 蓝牙接口 • 提供 UART HCI 接口，速度高达 4 Mbps • 提供 SDIO/SPI HCI 接口 • 为主机提供 I2C 接口以进行配置 • 提供 PCM/I2S 音频接口 3.6.3 蓝牙协议栈 ESP32 的蓝牙协议栈符合蓝牙 v4.2 BR/EDR 和 BLE 标准。 3.6.4 蓝牙链路控制器 链路控制器主要可实现 3 种操作：Standby、Connection 和 Sniff。可实现多路连接以及查询、寻呼和安全简易配 对 (SSP) 等操作，因此能够组建微微网 (Piconet) 和散射网 (Scatternet)。以下为链路控制器的主要特性： • 传统蓝牙 – 设备发现（查询和查询扫描） – 建立连接（寻呼和寻呼扫描） – 多连接 – 支持异步数据收发 – 同步连接 (SCO/eSCO) – 主从切换 – 自适应跳频 (AFH) 和信道选择 – 加密广播 – 授权和加密 – 安全简易配对 (SSP) – 多点连接和散射网管理 – Sniff（呼吸）模式 – 非连接的从模式广播（收发） – 增强型功率控制 – Ping Espressif Systems 18 ESP32 技术规格书 V1.8 3. 功能描述 • 低功耗蓝牙 – 广播 – 扫描 – 多连接 – 异步数据收发 – 自适应跳频和信道选择 – 连接参数更新 – 支持扩展的数据包长度 – 链路层加密 – LE Ping 3.7 RTC 和低功耗管理 ESP32 采用了先进的电源管理技术，可以在不同的省电模式之间切换（见表 5）。 • 低功耗模式 – Active 模式：芯片射频处于工作状态。芯片可以接收、发射和侦听信号。 – Modem-sleep 模式：CPU 可运行，时钟可被配置。Wi-Fi/蓝牙基带和射频关闭。 – Light-sleep 模式：CPU 暂停运行。RTC 存储器和外设以及 ULP 协处理器运行。任何唤醒事件（MAC、 主机、RTC 定时器或外部中断）都会唤醒芯片。 – Deep-sleep 模式：只有 RTC 存储器和外设处于工作状态。Wi-Fi 和蓝牙连接数据存储在 RTC 中。ULP 协处理器可以工作。 – Hibernation 模式：内置的 8 MHz 振荡器和 ULP 协处理器均被禁用。RTC 内存恢复电源被切断。只有 1 个位于慢时钟上的 RTC 时钟定时器和某些 RTC GPIO 在工作。RTC 时钟定时器或 RTC GPIO 可以 将芯片从 Hibernation 模式中唤醒。 • 睡眠方式 – 关联睡眠方式：省电模式在 Active、Modem-、Light-sleep 模式之间切换。CPU、Wi-Fi、蓝牙和射频 按照预设的时间间隔被唤醒，以保证 Wi-Fi/蓝牙的连接。 – 超低功耗传感器监测方式：主系统处于 Deep-sleep 模式，ULP 协处理器定期被开启或关闭来测量传 感器数据。根据传感器测量到的数据，ULP 协处理器决定是否唤醒主系统。 表 5: 不同省电模式下的功能 省电模式 Active Wi-Fi/蓝 牙 基 带和射频 RTC 存储器和 外设 ULP 协处理器 Espressif Systems Light-sleep Deep-sleep Hibernation 超低功耗 关联睡眠方式 睡眠方式 CPU Modem-sleep 传感器监测方式 - 开启 开启 暂停 关闭 关闭 开启 关闭 关闭 关闭 关闭 开启 开启 开启 开启 关闭 开启 开启 开启 开启/关闭 关闭 19 ESP32 技术规格书 V1.8 3. 功能描述 功耗随省电模式/睡眠方式以及功能模块的工作状态而改变（见表 6）。 表 6: 不同功耗模式下的功耗 省电模式 描述 功耗 Wi-Fi Tx packet 14 dBm ~ 19.5 dBm Active（射频工作） 详见表 10 Wi-Fi/BT Tx packet 0 dBm Wi-Fi/BT Rx 和侦听 关联睡眠方式（与 Light-sleep 模式关联） 1 mA ~ 4 mA @DTIM3 最大速度（240 MHz） ：30 mA ~ 50 mA Modem-sleep CPU 处于工作状态 正常速度（80 MHz）：20 mA ~ 25 mA 慢速（2 MHz）：2 mA ~ 4 mA Light-sleep - 0.8 mA ULP 协处理器处于工作状态 150 µA 超低功耗传感器监测方式 100 µA @1% duty RTC 定时器 +RTC 存储器 10 µA Hibernation 仅有 RTC 定时器处于工作状态 5 µA 关闭 CHIP_PU 脚拉低，芯片处于关闭状态 0.1 µA Deep-sleep 说明： • Deep-sleep 模式下，仅 ULP 协处理器处于工作状态时，可以操作 GPIO 及低功耗 I2C。 • 当系统处于超低功耗传感器监测模式时，ULP 协处理器和传感器周期性工作，ADC 以 1% 占空比工作，系统功 耗典型值为 100 µA。 Espressif Systems 20 ESP32 技术规格书 V1.8 4. 外设接口和传感器 4. 外设接口和传感器 4.1 外设和传感器描述 4.1.1 通用输入/输出接口 (GPIO) ESP32 共有 34 个 GPIO 管脚，通过配置对应的寄存器，可以为这些管脚分配不同的功能，包括如下几类 GPIO： 只有数字功能的 GPIO、带模拟功能的 GPIO 以及带电容触摸功能的 GPIO 等等。带模拟功能的 GPIO 可以被配 置为数字 GPIO。带电容触摸功能的 GPIO 可被配置为数字 GPIO。 大部分带数字功能的 GPIO 都可以被配置为内部上拉/下拉，或者被设置为高阻。当被配置为输入时，可通过读 取寄存器获取输入值。输入管脚也可以被设置为通过边缘触发或电平触发来产生 CPU 中断。大部分数字 IO 管 脚都是双向、非反相和三态的，包括带有三态控制的输入和输出缓冲器。这些管脚可以复用作其他功能，例如 SDIO 接口、UART、SPI 等。（更多信息请参考附录 IO_MUX。）用于芯片低功耗运行时，GPIO 可被设定为保持 状态。 4.1.2 模/数转换器 (ADC) ESP32 集成了 12-bit SAR ADC，共支持 18 个模拟通道输入。其中一些管脚可以通过配置可编程增益放大器，用 作测量弱模拟信号。为了实现更低功耗，ESP32 的 ULP 协处理器也可以在睡眠方式下测量电压，此时，可通过 设置阈值或其他触发方式唤醒 CPU。 通过适当的设置，最多可配置 18 个管脚的 ADC 和放大器，用于电压模数转换。 4.1.3 超低噪声前置模拟放大器 ESP32 集成了一个超低噪声前置模拟放大器，用于放大 SENSOR_VP、SENSOR_VN 之间的电压差，输出给 ADC。 增益率由一对片外采样电容器的大小决定。选用一个更大的电容，采样噪声会减小，但是稳定时间会延长。增 益率还受到放大器的限制，放大器的最大电压增益约为 60 dB。 4.1.4 霍尔传感器 ESP32 集成的霍尔传感器是基于空穴 (N-carrier) 电阻设计的。当芯片置于电磁场中时，霍尔传感器会在电阻上 横向产生一个小电压。这个小电压可由 ADC 直接测量，也可经过超低噪声前置模拟放大器放大后再由 ADC 测 量。 4.1.5 数/模转换器 (DAC) ESP32 有 2 个 8-bit DAC 通道，将 2 个数字信号分别转化为 2 个模拟电压信号输出。DAC 电路由内置电阻串 和 1 个缓冲器组成。这 2 个 DAC 可以作为参考电压使用，也可以作为其它电路的电源使用。这是 2 个独立的 DAC。 4.1.6 温度传感器 温度传感器生成一个随温度变化的电压。内部 ADC 将传感器电压转化为一个数字量。 温度传感器的测量范围为 -40°C 到 125°C。由于制程漂移，每颗芯片的温度传感器补偿各不相同，而且 Wi-Fi 电 路本身也会产生热量（这影响了测量结果） ，因此内置温度传感器只适用于那些探测温度变化而不是绝对温度的 应用，也适用于校准。 不过，如果用户校准了温度传感器，并且在最低功耗的应用上使用该传感器，结果就会足够精确。 Espressif Systems 21 ESP32 技术规格书 V1.8 4. 外设接口和传感器 4.1.7 触摸传感器 ESP32 提供了多达 10 个电容式传感 GPIO，能够探测由手指或其他物品直接接触或接近而产生的电容差异。这 种设计的低噪声特性和电路的高灵敏度支持使用相对较小的触摸板。也可以使用触摸板阵列以探测更大区域或 更多点。表 7 列出了 10 个电容式传感 GPIO。 表 7: ESP32 上的电容式传感 GPIO 电容式传感信号名称 管脚名称 T0 GPIO4 T1 GPIO0 T2 GPIO2 T3 MTDO T4 MTCK T5 MTD1 T6 MTMS T7 GPIO27 T8 32K_XN T9 32K_XP 4.1.8 超低功耗协处理器 (ULP) ULP 处理器和 RTC 存储器在 Deep-sleep 模式下仍保持工作状态。因此，开发者可以将 ULP 协处理器的程序存 放在 RTC 存储器中，使其能够在 Deep-sleep 模式下访问外设、内置定时器和内置传感器。在 CPU 需要由外部 事件、定时器或者这些事件的组合来唤醒的应用中，可用于保持最低的功耗。 4.1.9 以太网 MAC 接口 ESP32 为以太网通信提供了一个符合 IEEE-802.3-2008 标准的媒体访问控制器 (MAC) 接口。ESP32 需要一个外 部物理接口 (PHY) 来连接实体 LAN 总线（双绞线、光纤等）。物理接口通过 17 个 MII 信号或 9 个 RMII 信号与 ESP32 连接。以太网 MAC 接口 (EMAC) 支持以下特性： • 10 Mbps 和 100 Mbps 的速率 • 专用的 DMA 控制器实现以太网 MAC 接口与专用 SRAM 之间的高速传输 • 带标记的 MAC 帧（支持 VLAN） • 半双工 (CSMA/CD) 和全双工操作 • MAC 控制子层（控制帧） • 32-bit CRC 自动生成和消除 • 用于单播和组播地址（广播和组地址）的多种地址过滤模式 • 记录每个收发帧的 32-bit 状态码 • 内部 FIFO 用于缓冲发射和接收帧。发送 FIFO 和接收 FIFO 均为 512 字 (32-bit) • 符合 IEEE 1588 2008 (PTP V2) 标准的硬件 PTP（精确时间协议） • 25 MHz/50 MHz 的时钟输出 4.1.10 SD/SDIO/MMC 主机控制器 ESP32 集成一个 SD/SDIO/MMC 主机控制器，支持： Espressif Systems 22 ESP32 技术规格书 V1.8 4. 外设接口和传感器 • SD 卡 3.0 和 3.01 版本 • SDIO 3.0 版本 • CE-ATA 1.1 版本 • 多媒体卡（MMC 4.41 版本、eMMC 4.5 版本和 4.51 版本） 控制器实现了高达 80 MHz 的时钟输出，并且支持 3 种数据总线模式：1 bit、4 bit 和 8 bit。在 4-bit 数据总线模 式中，可以支持 2 个 SD/SDIO/MMC4.41 卡，还支持 1 个以 1.8V 电压工作的 SD 卡。 4.1.11 SDIO/SPI 从机控制器 ESP32 集成了符合工业标准 SDIO 2.0 规格的 SD 设备接口，并允许主机控制器使用 SDIO 总线协议访问 SoC 设 备。ESP32 用作 SDIO 总线上的从机。主机可以直接访问 SDIO 接口的寄存器并通过使用 DMA 引擎访问设备中 的共享内存，从而不需要处理器内核即可使性能最优化。 SDIO/SPI 从机控制器具有以下特性： • 时钟范围为 0 至 50 MHz，支持 SPI、1-bit SDIO 和 4-bit SDIO 的传输模式 • 采样和驱动的时钟边沿可配置 • 主机可直接访问的专用寄存器 • 可中断主机，启动数据传输 • 支持自动填充 SDIO 总线上的发送数据，同样支持自动丢弃 SDIO 总线上的填充数据 • 字节块大小可达 512 字节 • 主机与从机间有中断向量可以相互中断对方 • 用于数据传输的 DMA 4.1.12 通用异步收发器 (UART) ESP32 有 3 个 UART 接口，即 UART0、UART1 和 UART2，支持异步通信（RS232 和 RS485）和 IrDA，通信 速率可达到 5 Mbps。UART 支持 CTS 和 RTS 信号的硬件管理以及软件流控（XON 和 XOFF） 。3 个接口均可被 DMA 访问或者 CPU 直接访问。 4.1.13 I2C 接口 ESP32 有 2 个 I2C 总线接口，根据用户的配置，总线接口可以用作 I2C 主机或从机模式。I2C 接口支持： • 标准模式 (100 kbit/s) • 高速模式 (400 kbit/s) • 速度最大可达 5 MHz，但受制于 SDA 上拉强度 • 7-bit/10-bit 寻址模式 • 双寻址模式 用户可以配置指令寄存器来控制 I2C 接口，从而实现更多灵活的应用。 4.1.14 I2S 接口 ESP32 拥有 2 个标准 I2S 接口。这 2 个接口可以以主机或从机模式，在全双工或半双工模式下工作，并且可被 配置为 8/16/32/40/48-bit 的输入输出通道，支持频率从 10 kHz 到 40 MHz 的 BCK 时钟。当 1 个或 2 个 I2S 接 Espressif Systems 23 ESP32 技术规格书 V1.8 4. 外设接口和传感器 口被配置为主机模式时，主机时钟可以输出到外部 DAC/CODEC。 2 个 I2S 接口都有专用的 DMA 控制器。支持 PDM 和 BT PCM 接口。 4.1.15 红外遥控器 红外遥控器支持 8 通道的红外发射和接收。通过程序控制脉冲波形，遥控器可以支持多种红外协议。8 个通道 共用 1 个 512 x 32-bit 的存储模块来存放收发的波形。 4.1.16 脉冲计数器 脉冲计数器通过 7 种模式捕捉脉冲并对脉冲边沿计数。内部有 8 个通道，每个通道一次可同时捕捉 4 个信号。 每组 4 个输入包括 2 个脉冲信号和 2 个控制信号。当计数器达到了设定的阈值，就会产生 1 个中断。 4.1.17 脉冲宽度调制 (PWM) PWM 控制器可以用于驱动数字马达和智能灯。该控制器包含 PWM 定时器、PWM 执行器和 1 个专用的捕捉子 模组。定时器可以同步定时，也可以独立运行。每个 PWM 执行器为 1 个 PWM 通道生成波形。专用的捕捉子模 组可以精确捕捉外部定时事件。 4.1.18 LED PWM LED PWM 控制器可以生成 16 路独立的数字波形，波形的周期和占空比可配置。 16 路信号在 80 MHz APB 总线时钟下工作，其中 8 路信号还可以选择使用芯片内置的 8 MHz 振荡器时钟，可 在 Light-sleep 模式下工作。每路信号可选择 1 个 20-bit 定时器，定时器的计数范围可配置，在输出信号周期为 1 ms 时，占空比的精确度可以高达 16 bit。 通过软件可以实时改变占空比。另外，每路 LED PWM 支持自动步进式地增加或减少占空比，可以用于 LED RGB 彩色梯度发生器。 4.1.19 串行外设接口 (SPI) ESP32 共有 3 组 SPI（SPI、HSPI 和 VSPI）接口，可以在主机或从机模式，在 1-line 全双工或 1/2/4-line 单工通 信模式下工作，作为通用 SPI 支持以下特性： • 4 种定时模式的 SPI 格式传输，模式取决于极性 (POL) 和相位 (PHA) • 最高支持 80 MHz，也支持 80 MHz 的分频时钟 • 最高支持 64 Bytes 的 FIFO 所有 SPI 接口都可以连接外部 flash/SRAM 和 LCD。每一个 SPI 控制器都可连接到 DMA 通道。 4.1.20 硬件加速器 ESP32 配备硬件加速器，支持一些通用加密算法，比如 AES (FIPS PUB 197)、SHA (FIPS PUB 180-4)、RSA 和 ECC 等，还支持大数乘法、大数模乘等独立运算。硬件加速器支持的 RSA、ECC、大数乘法和大数模乘运算最 大长度可达 4096 bits。 硬件加速器极大提高了运算速度，显著减小了软件的复杂度。硬件加速器还支持对 flash 的加密与动态解密，确 保 flash 中的代码不被窃取。 Espressif Systems 24 ESP32 技术规格书 V1.8 4. 外设接口和传感器 4.2 外设和传感器表 表 8: 外设和传感器表 接口 ADC 超低噪声前置模拟放 大器 DAC 触摸传感器 JTAG Espressif Systems 信号 管脚 ADC1_CH0 SENSOR_VP ADC1_CH1 SENSOR_VN ADC1_CH2 SENSOR_CAPP ADC1_CH3 SENSOR_CAPN ADC1_CH4 32K_XP ADC1_CH5 32K_XN ADC1_CH6 VDET_1 ADC1_CH7 VDET_2 ADC2_CH0 GPIO4 ADC2_CH1 GPIO0 ADC2_CH2 GPIO2 ADC2_CH3 MTDO ADC2_CH4 MTCK ADC2_CH5 MTDI ADC2_CH6 MTMS ADC2_CH7 GPIO27 ADC2_CH8 GPIO25 ADC2_CH9 GPIO26 ADC_PRE_AMP 功能 2 个 12-bit SAR ADC SENSOR_VP 通过在 PCB 上采用更大的电容，提供大约 SENSOR_VN 60 dB 的增益 DAC_1 GPIO25 DAC_2 GPIO26 TOUCH0 GPIO4 TOUCH1 GPIO0 TOUCH2 GPIO2 TOUCH3 MTDO TOUCH4 MTCK TOUCH5 MTDI TOUCH6 MTMS TOUCH7 GPIO27 TOUCH8 32K_XN TOUCH9 32K_XP MTDI MTDI MTCK MTCK MTMS MTMS MTDO MTDO 25 2 个 8-bit DAC 电容式触摸传感器 软件调试 JTAG ESP32 技术规格书 V1.8 4. 外设接口和传感器 接口 信号 管脚 功能 HS2_CLK MTMS HS2_CMD MTDO SD/SDIO/MMC 主机 HS2_DATA0 GPIO2 控制器 HS2_DATA1 GPIO4 HS2_DATA2 MTDI HS2_DATA3 MTCK 支持 V3.01 标准 SD 内存卡 PWM0_OUT0~2 PWM1_OUT_IN0~2 16-bit 计时器的 3 路通道可产生 PWM 波 PWM0_FLT_IN0~2 电机 PWM PWM1_FLT_IN0~2 任意 GPIO 管脚 形，每路包括 1 对输出信号、3 个故障检 PWM0_CAP_IN0~2 测信号、3 个事件捕捉信号，及 3 个同步 PWM1_CAP_IN0~2 信号。 PWM0_SYNC_IN0~2 PWM1_SYNC_IN0~2 SDIO/SPI 从机控制器 SD_CLK MTMS SD_CMD MTDO SD_DATA0 GPIO2 SD_DATA1 GPIO4 SD_DATA2 MTDI SD_DATA3 MTCK SDIO 接口，符合 SDIO V2.0 卡行业标准。 U0RXD_in U0CTS_in U0DSR_in U0TXD_out U0RTS_out U0DTR_out UART U1RXD_in 任意 GPIO 管脚 2 部 UART 设备，支持硬件流控制和 DMA 任意 GPIO 管脚 2 部 I2C 设备，支持主机或从机模式 U1CTS_in U1TXD_out U1RTS_out U2RXD_in U2CTS_in U2TXD_out U2RTS_out I2CEXT0_SCL_in I2CEXT0_SDA_in I2CEXT1_SCL_in I2C I2CEXT1_SDA_in I2CEXT0_SCL_out I2CEXT0_SDA_out I2CEXT1_SCL_out I2CEXT1_SDA_out Espressif Systems 26 ESP32 技术规格书 V1.8 4. 外设接口和传感器 接口 LED PWM 信号 ledc_hs_sig_out0~7 ledc_ls_sig_out0~7 管脚 功能 任意 GPIO 管脚 16 路独立通道；采用 @80MHz 时钟/RTC 时钟。占空比精确度：16-bit。 I2S0I_DATA_in0~15 I2S0O_BCK_in I2S0O_WS_in I2S0I_BCK_in I2S0I_WS_in I2S0I_H_SYNC I2S0I_V_SYNC I2S0I_H_ENABLE I2S0O_BCK_out I2S0O_WS_out I2S0I_BCK_out I2S0I_WS_out I2S I2S0O_DATA_out0~23 任意 GPIO 管脚 I2S1I_DATA_in0~15 用于串行立体声数据的输入输出，并行 LCD 数据的输出。 I2S1O_BCK_in I2S1O_WS_in I2S1I_BCK_in I2S1I_WS_in I2S1I_H_SYNC I2S1I_V_SYNC I2S1I_H_ENABLE I2S1O_BCK_out I2S1O_WS_out I2S1I_BCK_out I2S1I_WS_out I2S1O_DATA_out0~23 红外遥控器 RMT_SIG_IN0~7 RMT_SIG_OUT0~7 任意 GPIO 管脚 8 路 IR 收发器，支持不同波形标准。 HSPIQ_in/_out HSPID_in/_out Standard SPI 接口包括时钟、片选、MOSI HSPICLK_in/_out 和 MISO。这些接口可连接至 LCD 等外设 HSPI_CS0_in/_out 设备，支持以下功能： • 主机和从机模式； HSPI_CS1_out 通用 SPI HSPI_CS2_out 任意 GPIO 管脚 • SPI 数据格式传输的 4 种子模式，主 VSPIQ_in/_out 要取决于时钟相位 (CPHA) 和时钟极 VSPID_in/_out 性 (CPOL) 控制； • 分频器的时钟频率； VSPICLK_in/_out • 高达 64 字节 FIFO 和 DMA。 VSPI_CS0_in/_out VSPI_CS1_out VSPI_CS2_out Espressif Systems 27 ESP32 技术规格书 V1.8 4. 外设接口和传感器 接口 并行 QSPI EMAC 信号 管脚 功能 SPIHD SD_DATA_2 SPIWP SD_DATA_3 SPICS0 SD_CMD SPICLK SD_CLK SPIQ SD_DATA_0 SPID SD_DATA_1 HSPICLK MTMS HSPICS0 MTD0 HSPIQ MTDI HSPID MTCK HSPIHD GPIO4 HSPIWP GPIO2 VSPICLK GPIO18 VSPICS0 GPIO5 VSPIQ GPIO19 VSPID GPIO23 VSPIHD GPIO21 VSPIWP GPIO22 EMAC_TX_CLK GPIO0 EMAC_RX_CLK GPIO5 EMAC_TX_EN GPIO21 EMAC_TXD0 GPIO19 EMAC_TXD1 GPIO22 EMAC_TXD2 MTMS EMAC_TXD3 MTDI EMAC_RX_ER MTCK EMAC_RX_DV GPIO27 EMAC_RXD0 GPIO25 EMAC_RXD1 GPIO26 EMAC_RXD2 U0TXD EMAC_RXD3 MTD0 EMAC_CLK_OUT GPIO16 支持 Standard SPI、Dual SPI 和 Quad SPI， 可以连接外部 Flash 和 SRAM。 以太网 MAC、MII/RMII 接口 EMAC_CLK_OUT_180 GPIO17 Espressif Systems EMAC_TX_ER GPIO4 EMAC_MDC_out 任意 GPIO 管脚 EMAC_MDI_in 任意 GPIO 管脚 EMAC_MDO_out 任意 GPIO 管脚 EMAC_CRS_out 任意 GPIO 管脚 EMAC_COL_out 任意 GPIO 管脚 28 ESP32 技术规格书 V1.8 4. 外设接口和传感器 接口 信号 管脚 功能 pcnt_sig_ch0_in0 pcnt_sig_ch1_in0 pcnt_ctrl_ch0_in0 pcnt_ctrl_ch1_in0 pcnt_sig_ch0_in1 pcnt_sig_ch1_in1 pcnt_ctrl_ch0_in1 pcnt_ctrl_ch1_in1 pcnt_sig_ch0_in2 pcnt_sig_ch1_in2 pcnt_ctrl_ch0_in2 pcnt_ctrl_ch1_in2 pcnt_sig_ch0_in3 pcnt_sig_ch1_in3 pcnt_ctrl_ch0_in3 脉冲计数器 pcnt_ctrl_ch1_in3 任意 GPIO 管脚 脉冲计数器通过 7 种模式捕捉脉冲并对脉 冲边沿计数。 pcnt_sig_ch0_in4 pcnt_sig_ch1_in4 pcnt_ctrl_ch0_in4 pcnt_ctrl_ch1_in4 pcnt_sig_ch0_in5 pcnt_sig_ch1_in5 pcnt_ctrl_ch0_in5 pcnt_ctrl_ch1_in5 pcnt_sig_ch0_in6 pcnt_sig_ch1_in6 pcnt_ctrl_ch0_in6 pcnt_ctrl_ch1_in6 pcnt_sig_ch0_in7 pcnt_sig_ch1_in7 pcnt_ctrl_ch0_in7 pcnt_ctrl_ch1_in7 Espressif Systems 29 ESP32 技术规格书 V1.8 5. 电气特性 5. 电气特性 说明： 如无特别说明，本章参数测试条件如下：VDD = 3.3V，TA = 27°C。 5.1 极限参数 表 9: 极限参数 参数 供电电压 1 供电电流 输入逻辑电平低 名称 最小值 典型值 最大值 单位 VDD 2.3 3.3 3.6 V IV DD 0.5 - - VIL -0.3 2 A - 0.25×VIO - 2 VIO +0.3 V nA 输入逻辑电平高 VIH 0.75×VIO 输入漏电流 IIL - - 50 输入引脚电容 Cpad - - 2 输出逻辑电平低 VOL 2 2 V pF 2 - 0.1×VIO V - - V 输出逻辑电平高 VOH 0.8×VIO 输出最大驱动能力 IM AX - - 40 mA 存储温度范围 TST R -40 - 150 °C TOP R -40 - 125 °C 工作温度范围 3 1. 供电电压包括 VDDA、VDD3P3、VDD3P3_RTC、VDD3P3_CPU、VDD_SDIO。其中 VDD_SDIO 另有 1.8V 模式。 2. VIO 为 pad 的供电电源，具体请参考附录中表 IO_MUX，如 SD_CLK 的供电电源为 VDD_SDIO。 3. 由于 ESP32-D2WD 的嵌入式 flash 工作温度为 -40◦ C ~ 105◦ C，所以 ESP32-D2WD 芯片的整体工作温度为 -40◦ C ~ 105◦ C。ESP32 系列中其他型号的芯片无嵌入式 flash，工作温度为 -40◦ C ~ 125◦ C。 5.2 射频功耗参数 下列功耗数据是基于 3.0V 电源、25°C 环境温度，在天线接口处完成的测试结果。所有发射数据均基于 50% 的 占空比测得。 表 10: 射频功耗参数 模式 最小值 典型值 最大值 单位 发送 802.11b，DSSS 1 Mbps，POUT = +19.5 dBm - 240 - mA 发送 802.11g，OFDM 54 Mbps，POUT = +16 dBm - 190 - mA 发送 802.11n，OFDM MCS7，POUT = +14 dBm - 180 - mA 接收 802.11b/g/n - 95 ~ 100 - mA 发送 BT/BLE，POUT = 0 dBm - 130 - mA 接收 BT/BLE - 95 ~ 100 - mA Espressif Systems 30 ESP32 技术规格书 V1.8 5. 电气特性 5.3 Wi-Fi 射频 表 11: Wi-Fi 射频特性 参数 最小值 典型值 最大值 单位 输入频率 2412 - 2484 MHz 输出阻抗 * - * - Ω 输入反射 - - -10 dB 输出功率 72.2 Mbps PA 输出功率 13 14 15 dBm 11b 模式下 PA 输出功率 19.5 20 20.5 dBm 灵敏度 DSSS，1 Mbps - -98 - dBm CCK，11 Mbps - -91 - dBm OFDM，6 Mbps - -93 - dBm OFDM，54 Mbps - -75 - dBm HT20，MCS0 - -93 - dBm HT20，MCS7 - -73 - dBm HT40，MCS0 - -90 - dBm HT40，MCS7 - -70 - dBm MCS32 - -89 - dBm 邻道抑制 OFDM，6 Mbps - 37 - dB OFDM，54 Mbps - 21 - dB HT20，MCS0 - 37 - dB HT20，MCS7 - 20 - dB *ESP32 Wi-Fi 射频的输出阻抗典型值与封装尺寸有关。封装为 QFN 6x6 的 ESP32 芯片（ESP32-D0WDQ6）的输出阻抗为 30+j10 Ω；封装为 QFN 5x5 的 ESP32 芯片（ESP32-D0WD，ESP32-D2WD，ESP32-S0WD）的输出阻抗为 35+j10 Ω。 5.4 经典蓝牙射频 5.4.1 接收器 - 基础数据率 (BR) 表 12: 接收器特性 - 基础数据率 (BR) 参数 条件 最小值 典型值 最大值 单位 灵敏度 @0.1% BER - - -94 - dBm 最大接收信号 @0.1% BER - 0 - - dBm 共信道抑制比 C/I - - +7 - dB F = F0 + 1 MHz - - -6 dB F = F0 - 1 MHz - - -6 dB F = F0 + 2 MHz - - -25 dB F = F0 - 2 MHz - - -33 dB F = F0 + 3 MHz - - -25 dB F = F0 - 3 MHz - - -45 dB 邻道选择性抑制比 C/I Espressif Systems 31 ESP32 技术规格书 V1.8 5. 电气特性 参数 带外数据带阻 互调 条件 最小值 典型值 最大值 单位 30 MHz ~ 2000 MHz -10 - - dBm 2000 MHz ~ 2400 MHz -27 - - dBm 2500 MHz ~ 3000 MHz -27 - - dBm 3000 MHz ~ 12.5 GHz -10 - - dBm - -36 - - dBm 5.4.2 发射器 - 基础数据率 (BR) 表 13: 发射器特性 - 基础数据率 (BR) 参数 条件 最小值 典型值 最大值 单位 射频发射功率 - - 0 - dBm 增益控制步长 - - ±3 - dBm 射频功率控制范围 - -12 - +12 dBm 20 dB 带宽 - - 0.9 - MHz F = F0 + 1 MHz - -24 - dBm F = F0 - 1 MHz - -16.1 - dBm F = F0 + 2 MHz - -40.8 - dBm F = F0 - 2 MHz - -35.6 - dBm F = F0 + 3 MHz - -45.7 - dBm F = F0 - 3 MHz - -40.2 - dBm F = F0 + > 3 MHz - -45.6 - dBm F = F0 - > 3 MHz - -44.6 - dBm ∆ f 1avg - - - 155 kHz ∆ f 2max - 133.7 - - kHz ∆ f 2avg /∆ f 1avg - - 0.92 - - ICFT - - -7 - kHz 漂移速率 - - 0.7 - kHz/50 µs 偏移（1 槽数据包） - - 6 - kHz 偏移（5 槽数据包） - - 6 - kHz 邻道发射功率 5.4.3 接收器 - 增强数据率 (EDR) 表 14: 接收器特性 - 增强数据率 (EDR) 参数 条件 最小值 典型值 最大值 单位 π/4 DQPSK 灵敏度 @0.01% BER - - -90 - dBm 最大接收信号 @0.01% BER - - 0 - dBm 共信道抑制比 C/I - - 11 - dB F = F0 + 1 MHz - -7 - dB F = F0 - 1 MHz - -7 - dB F = F0 + 2 MHz - -25 - dB F = F0 - 2 MHz - -35 - dB F = F0 + 3 MHz - -25 - dB F = F0 - 3 MHz - -45 - dB 邻道选择性抑制比 C/I Espressif Systems 32 ESP32 技术规格书 V1.8 5. 电气特性 参数 条件 最小值 典型值 最大值 单位 8DPSK 灵敏度 @0.01% BER - - -84 - dBm 最大接收信号 @0.01% BER - - -5 - dBm 共信道抑制比 C/I - - 18 - dB F = F0 + 1 MHz - 2 - dB F = F0 - 1 MHz - 2 - dB F = F0 + 2 MHz - -25 - dB F = F0 - 2 MHz - -25 - dB F = F0 + 3 MHz - -25 - dB F = F0 - 3 MHz - -38 - dB 邻道抑制比 C/I 5.4.4 发射器 - 增强数据率 (EDR) 表 15: 发射器特性 - 增强数据率 (EDR) 参数 条件 最小值 典型值 最大值 单位 射频发射功率 - - 0 - dBm 增益控制步长 - - ±3 - dBm 射频功率控制范围 - -12 - +12 dBm π/4 DQPSK max w0 - - -0.72 - kHz π/4 DQPSK max wi - - -6 - kHz π/4 DQPSK max |wi + w0| - - -7.42 - kHz 8DPSK max w0 - - 0.7 - kHz 8DPSK max wi - - -9.6 - kHz 8DPSK max |wi + w0| - - -10 - kHz RMS DEVM - 4.28 - % 99% DEVM - - 30 % Peak DEVM - 13.3 - % RMS DEVM - 5.8 - % 99% DEVM - - 20 % Peak DEVM - 14 - % F = F0 + 1 MHz - -34 - dBm F = F0 - 1 MHz - -40.2 - dBm F = F0 + 2 MHz - -34 - dBm F = F0 - 2 MHz - -36 - dBm F = F0 + 3 MHz - -38 - dBm F = F0 - 3 MHz - -40.3 - dBm F = F0 +/- > 3 MHz - - -41.5 dBm - - 100 - % π/4 DQPSK 调制精度 8 DPSK 调制精度 带内杂散发射 EDR 差分相位编码 Espressif Systems 33 ESP32 技术规格书 V1.8 5. 电气特性 5.5 低功耗蓝牙射频 5.5.1 接收器 表 16: 低功耗蓝牙接收器特性 参数 条件 最小值 典型值 最大值 单位 灵敏度 @30.8% PER - - -97 - dBm 最大接收信号 @30.8% PER - 0 - - dBm 共信道抑制比 C/I - - +10 - dB F = F0 + 1 MHz - -5 - dB F = F0 - 1 MHz - -5 - dB F = F0 + 2 MHz - -25 - dB F = F0 - 2 MHz - -35 - dB F = F0 + 3 MHz - -25 - dB F = F0 - 3 MHz - -45 - dB 30 MHz ~ 2000 MHz -10 - - dBm 2000 MHz ~ 2400 MHz -27 - - dBm 2500 MHz ~ 3000 MHz -27 - - dBm 3000 MHz ~ 12.5 GHz -10 - - dBm - -36 - - dBm 邻道抑制比 C/I 带外数据带阻 互调 5.5.2 发射器 表 17: 低功耗蓝牙发射器特性 参数 条件 最小值 典型值 最大值 单位 射频发射功率 - - 0 - dBm 增益控制步长 - - ±3 - dBm 射频功率控制范围 - -12 - +12 dBm F = F0 + 1 MHz - -14.6 - dBm F = F0 - 1 MHz - -12.7 - dBm F = F0 + 2 MHz - -44.3 - dBm F = F0 - 2 MHz - -38.7 - dBm F = F0 + 3 MHz - -49.2 - dBm F = F0 - 3 MHz - -44.7 - dBm F = F0 + > 3 MHz - -50 - dBm F = F0 - > 3 MHz - -50 - dBm ∆ f 1avg - - - 265 kHz ∆ f 2max - 247 - - kHz ∆ f 2avg /∆ f 1avg - - -0.92 - - ICFT - - -10 - kHz 漂移速率 - - 0.7 - kHz/50 µs 偏移 - - 2 - kHz 邻道发射功率 Espressif Systems 34 ESP32 技术规格书 V1.8 6. 封装信息 6. 封装信息 图 5: QFN48（6x6 mm）封装 图 6: QFN48（5x5 mm）封装 Espressif Systems 35 ESP32 技术规格书 V1.8 7. 产品型号和订购信息 7. 产品型号和订购信息 ESP32 - D 0 WD Q6 Q6=QFN 6*6 N/A=QFN 5*5 WD=Wi-Fi b/g/n + BT/BLE AD=Wi-Fi a/b/g/n + BT/BLE CD=Wi-Fi ac/c/b/n/g + BT/BLE Flash 0= 2=16 Mbit D= S= 图 7: ESP32 产品型号 下表列举 ESP32 各个型号的订购信息。 表 18: 订购信息 订购型号 内核 嵌入式 flash 通信模式 封装 ESP32-D0WDQ6 双核 无嵌入式 flash Wi-Fi b/g/n + BT/BLE 双模 QFN 6*6 ESP32-D0WD 双核 无嵌入式 flash Wi-Fi b/g/n + BT/BLE 双模 QFN 5*5 ESP32-D2WD 双核 16-Mbit 嵌入式 flash Wi-Fi b/g/n + BT/BLE 双模 QFN 5*5 ESP32-S0WD 单核 无嵌入式 flash Wi-Fi b/g/n + BT/BLE 双模 QFN 5*5 Espressif Systems 36 ESP32 技术规格书 V1.8 8. 学习资源 8. 学习资源 8.1 必读资料 访问以下链接可下载有关 ESP32 的文档资料。 • ESP32 技术参考手册 该手册提供了关于 ESP32 的具体信息，包括各个功能模块的内部架构、功能描述和寄存器配置等。 • ESP32 硬件资源 压缩包的内容主要是硬件原理图，包括 ESP32-DevKitC 的原理图，PCB 布局，制造规范和物料清单。 • ESP32 硬件设计指南 该手册提供了 ESP32 系列产品的硬件信息，包括 ESP32 芯片，ESP-WROOM-32 模组以及 ESP32-DevKitC 开发板。 • ESP32 AT 指令集与使用示例 该文档描述 ESP32 AT 指令集功能以及使用方法，并介绍几种常见的 AT 指令使用示例。其中 AT 指令包括 基础 AT 指令，Wi-Fi 功能 AT 指令，TCP/IP 相关 AT 指令等；使用示例包括单连接 TCP 客户端，UDP 传 输，透传，多连接 TCP 服务器等。 8.2 必备资源 以下为有关 ESP32 的必备资源。 • ESP32 在线社区 工程师对工程师（E2E）的社区，用户可以在这里提出问题，分享知识，探索观点，并与其他工程师一起 解决问题。 • ESP32 Github 乐鑫拥有 Github 的 MIT 许可证，可以在 Github 上自由发布 ESP32 开发项目。ESP32 Github 帮助开发者 了解利用 ESP32 开发的硬软件。 • ESP32 工具 该页面提供了 ESP32 flash 下载工具以及《ESP32 认证测试指南》。 • ESP32 IDF 该页面提供了 ESP32 所有版本 IDF。 • ESP32 资源合集 ESP32 的所有文档和工具资源。 Espressif Systems 37 ESP32 技术规格书 V1.8 附录 A 附录 A - ESP32 管脚清单 A.1. 管脚清单说明 表 19: 管脚清单说明 序号 1 说明 IO_MUX 表格中，红色单元格表示 ESP32 与 ESP31B 相比在功能上的不同之处，蓝色单元格 表示 ESP32 与 ESP31B 相比新增的功能，黄色单元格表示这几个 GPIO 管脚仅为输入管脚。 以下管脚仅为输入管脚，不带输出驱动器或内置上拉／下拉电路：SENSOR_VP (GPIO36)、 2 SENSOR_CAPP (GPIO37)、SENSOR_CAPN (GPIO38)、SENSOR_VN (GPIO39)、VDET_1 (GPIO34)、VDET_2 (GPIO35)。 所有管脚分为 4 个电源域：VANA（模拟电源） 、VRTC（RTC 电源） 、VIO（数字 IO 和 CPU 电 源）、VSDIO（SDIO IO 电源）。VSDIO 是内置 SDIO-LDO 的输出源。SDIO-LDO 的配置电压 3 为 1.8V 或与 VRTC 相同。Strapping 管脚和 eFuse bit 共同决定 SDIO-LDO 的默认电压。此外， 软件还可以配置寄存器来强制改变 SDIO-LDO 电压。详见 IO_MUX 表格中“Power Domain” 一栏。 4 5 VRTC 域中的功能管脚具有模拟功能，包括 32 kHz 晶体振荡器、ADC 前置放大器、ADC、DAC 以及电容式触摸传感器。请参考 IO_MUX 表格中“Analog Function 1~3”各栏。 这些 VRTC 管脚支持 RTC Function 功能，能够在 Deep-sleep 模式下使用。例如，RTC-GPIO 可用于 Deep-sleep 模式下的芯片。 GPIO 管脚最多支持 IO_MUX 表格中“Function 1~6”各栏中所列的 6 个数字功能。功能选择 寄存器应设置为“N-1”，其中 N 为功能编号。以下为常用模块的信号前缀定义： • SD_* 是 SDIO 从机的信号。 • HS1_* 是 SDIO 主机端口 1 的信号。 • HS2_* 是 SDIO 主机端口 2 的信号。 6 • MT* 是 JTAG 的信号。 • U0* 是 UART0 模块的信号。 • U1* 是 UART1 模块的信号。 • U2* 是 UART2 模块的信号。 • SPI* 是 SPI01 模块的信号。 • HSPI* 是 SPI02 模块的信号。 • VSPI* 是 SPI03 模块的信号。 Espressif Systems 38 ESP32 技术规格书 V1.8 附录 A 序号 说明 每个数字 Function 栏均对应一列 Type。请参考下列描述来理解每个 Function 所对应 Type 的 意义。对于任意功能 Function-N 而言，Type 所指的是： • I：仅为输入。如果选择了 Function-N 以外的其他功能，则该管脚的输入信号仍会连接 到 Function-N 的输入信号。 • I1：仅为输入。如果选择了 • Function-N 以外的其他功能，则 Function-N 的输入信号恒为 1。 • I0：仅为输入。如果选择 Function-N 以外的其他功能，则 Function-N 的输入信号恒为 0。 7 • O：仅为输出。 • T：高抗阻。 • I/O/T：该功能信号包含输入、输出和高抗阻组合。 • I1/O/T：该函数信号包含输入、输出和高抗阻组合。如果选择了 Function-N 以外的其他 功能，则 Function-N 的输入信号恒为 1。 例如，30 号管脚可作为 HS1_CMD 或 SD_CMD 使用，其中 HS1_CMD 的类型为 I1/O/T。如 果 30 号管脚被选作 HS1_CMD，则该管脚的输入和输出均由 SDIO 主机控制。如果 30 号管 脚未被选作 HS1_CMD，则对 SDIO 主机的输入信号总为 1。 每一个数字输出管脚的驱动强度可以配置。IO_MUX 表格中的“Drive Strength”栏列出了默认 值。其中，驱动强度可通过寄存器配置为以下四种： • 0: ~5 mA 8 • 1: ~10 mA • 2: ~20 mA • 3: ~40 mA 默认值为 2。 内置上拉 (wpu) 和内置下拉 (wpd) 驱动强度为 ~75 µA。 9 IO_MUX 表格中“At Reset”栏列出了复位时每个管脚的状态，包括输入使能 (ie=1)、内置上 拉 (wpu) 和内置下拉 (wpd)。复位时，所有管脚都处于输出禁用状态。 IO_MUX 表格中”After Reset” 栏列出了复位后每个管脚的即刻状态，包括输入使能 (ie=1)、内 10 置上拉 (wpu) 和内置下拉 (wpd)。复位后，每个管脚均设定为“Function 1” 。输出使能由其数 字 Function 1 控制。 表格 Ethernet_MAC 用于描述 Ethernet MAC 模块内的信号映射。Ethernet MAC 支持 MII 和 11 RMII 两种接口，同时支持内部 PLL 时钟和外部时钟源。对于 MII 接口来说，Ethernet MAC 可 配 TX_ERR 信号，也可不配 TX_ERR 信号。MDC、MDIO、CRS 和 COL 均为慢速信号，可通 过 GPIO 矩阵映射到任何 GPIO 管脚。 表格 GPIO_Matrix 用于描述 GPIO 交换矩阵。片上功能模组所发出的信号可映射到任何 GPIO 12 管脚上。如表格 GPIO_Matrix 中，“The same input signal from IO_MUX core” 栏说明的一样， 有些信号既可通过 IO-MUX，也可通过 GPIO 矩阵映射到管脚上。 * 表格 GPIO_Matrix 中， “默认值”一栏表示未分配 GPIO 时，输入信号的默认值。信号的实际 13 值由寄存器位 GPIO_FUNCm_IN_INV_SEL 和寄存器域 GPIO_FUNCm_IN_SEL 共同决定。(m 的取值范围为 1~255。) Espressif Systems 39 ESP32 技术规格书 V1.8 附录 A A.2. GPIO_Matrix 表 20: GPIO_Matrix 信号可经由 输入信号 默认值 * 0 SPICLK_in 0 yes SPICLK_out SPICLK_oe 1 SPIQ_in 0 yes SPIQ_out SPIQ_oe 2 SPID_in 0 yes SPID_out SPID_oe 3 SPIHD_in 0 yes SPIHD_out SPIHD_oe 4 SPIWP_in 0 yes SPIWP_out SPIWP_oe 5 SPICS0_in 0 yes SPICS0_out SPICS0_oe 6 SPICS1_in 0 no SPICS1_out SPICS1_oe 7 SPICS2_in 0 no SPICS2_out SPICS2_oe 8 HSPICLK_in 0 yes HSPICLK_out HSPICLK_oe 9 HSPIQ_in 0 yes HSPIQ_out HSPIQ_oe 10 HSPID_in 0 yes HSPID_out HSPID_oe 11 HSPICS0_in 0 yes HSPICS0_out HSPICS0_oe 12 HSPIHD_in 0 yes HSPIHD_out HSPIHD_oe 13 HSPIWP_in 0 yes HSPIWP_out HSPIWP_oe 14 U0RXD_in 0 yes U0TXD_out 1’d1 15 U0CTS_in 0 yes U0RTS_out 1’d1 16 U0DSR_in 0 no U0DTR_out 1’d1 17 U1RXD_in 0 yes U1TXD_out 1’d1 18 U1CTS_in 0 yes U1RTS_out 1’d1 23 I2S0O_BCK_in 0 no I2S0O_BCK_out 1’d1 24 I2S1O_BCK_in 0 no I2S1O_BCK_out 1’d1 25 I2S0O_WS_in 0 no I2S0O_WS_out 1’d1 26 I2S1O_WS_in 0 no I2S1O_WS_out 1’d1 27 I2S0I_BCK_in 0 no I2S0I_BCK_out 1’d1 28 I2S0I_WS_in 0 no I2S0I_WS_out 1’d1 29 I2CEXT0_SCL_in 1 no I2CEXT0_SCL_out 1’d1 30 I2CEXT0_SDA_in 1 no I2CEXT0_SDA_out 1’d1 31 pwm0_sync0_in 0 no sdio_tohost_int_out 1’d1 32 pwm0_sync1_in 0 no pwm0_out0a 1’d1 33 pwm0_sync2_in 0 no pwm0_out0b 1’d1 34 pwm0_f0_in 0 no pwm0_out1a 1’d1 35 pwm0_f1_in 0 no pwm0_out1b 1’d1 36 pwm0_f2_in 0 no pwm0_out2a 1’d1 37 - 0 no pwm0_out2b 1’d1 39 pcnt_sig_ch0_in0 0 no - 1’d1 40 pcnt_sig_ch1_in0 0 no - 1’d1 41 pcnt_ctrl_ch0_in0 0 no - 1’d1 42 pcnt_ctrl_ch1_in0 0 no - 1’d1 43 pcnt_sig_ch0_in1 0 no - 1’d1 44 pcnt_sig_ch1_in1 0 no - 1’d1 Espressif Systems IO_MUX 输出 40 输出信号 输出信号的 序号 输出使能信号 ESP32 技术规格书 V1.8 附录 A 信号可经由 输入信号 默认值 * 45 pcnt_ctrl_ch0_in1 0 no - 1’d1 46 pcnt_ctrl_ch1_in1 0 no - 1’d1 47 pcnt_sig_ch0_in2 0 no - 1’d1 48 pcnt_sig_ch1_in2 0 no - 1’d1 49 pcnt_ctrl_ch0_in2 0 no - 1’d1 50 pcnt_ctrl_ch1_in2 0 no - 1’d1 51 pcnt_sig_ch0_in3 0 no - 1’d1 52 pcnt_sig_ch1_in3 0 no - 1’d1 53 pcnt_ctrl_ch0_in3 0 no - 1’d1 54 pcnt_ctrl_ch1_in3 0 no - 1’d1 55 pcnt_sig_ch0_in4 0 no - 1’d1 56 pcnt_sig_ch1_in4 0 no - 1’d1 57 pcnt_ctrl_ch0_in4 0 no - 1’d1 58 pcnt_ctrl_ch1_in4 0 no - 1’d1 61 HSPICS1_in 0 no HSPICS1_out HSPICS1_oe 62 HSPICS2_in 0 no HSPICS2_out HSPICS2_oe 63 VSPICLK_in 0 yes VSPICLK_out_mux VSPICLK_oe 64 VSPIQ_in 0 yes VSPIQ_out VSPIQ_oe 65 VSPID_in 0 yes VSPID_out VSPID_oe 66 VSPIHD_in 0 yes VSPIHD_out VSPIHD_oe 67 VSPIWP_in 0 yes VSPIWP_out VSPIWP_oe 68 VSPICS0_in 0 yes VSPICS0_out VSPICS0_oe 69 VSPICS1_in 0 no VSPICS1_out VSPICS1_oe 70 VSPICS2_in 0 no VSPICS2_out VSPICS2_oe 71 pcnt_sig_ch0_in5 0 no ledc_hs_sig_out0 1’d1 72 pcnt_sig_ch1_in5 0 no ledc_hs_sig_out1 1’d1 73 pcnt_ctrl_ch0_in5 0 no ledc_hs_sig_out2 1’d1 74 pcnt_ctrl_ch1_in5 0 no ledc_hs_sig_out3 1’d1 75 pcnt_sig_ch0_in6 0 no ledc_hs_sig_out4 1’d1 76 pcnt_sig_ch1_in6 0 no ledc_hs_sig_out5 1’d1 77 pcnt_ctrl_ch0_in6 0 no ledc_hs_sig_out6 1’d1 78 pcnt_ctrl_ch1_in6 0 no ledc_hs_sig_out7 1’d1 79 pcnt_sig_ch0_in7 0 no ledc_ls_sig_out0 1’d1 80 pcnt_sig_ch1_in7 0 no ledc_ls_sig_out1 1’d1 81 pcnt_ctrl_ch0_in7 0 no ledc_ls_sig_out2 1’d1 82 pcnt_ctrl_ch1_in7 0 no ledc_ls_sig_out3 1’d1 83 rmt_sig_in0 0 no ledc_ls_sig_out4 1’d1 84 rmt_sig_in1 0 no ledc_ls_sig_out5 1’d1 85 rmt_sig_in2 0 no ledc_ls_sig_out6 1’d1 86 rmt_sig_in3 0 no ledc_ls_sig_out7 1’d1 87 rmt_sig_in4 0 no rmt_sig_out0 1’d1 88 rmt_sig_in5 0 no rmt_sig_out1 1’d1 89 rmt_sig_in6 0 no rmt_sig_out2 1’d1 Espressif Systems IO_MUX 输出 41 输出信号 输出信号的 序号 输出使能信号 ESP32 技术规格书 V1.8 附录 A 信号可经由 输出信号的 序号 输入信号 默认值 * 90 rmt_sig_in7 0 no rmt_sig_out3 1’d1 91 - - - rmt_sig_out4 1’d1 92 - - - rmt_sig_out6 1’d1 94 - - - rmt_sig_out7 1’d1 95 I2CEXT1_SCL_in 1 no I2CEXT1_SCL_out 1’d1 96 I2CEXT1_SDA_in 1 no I2CEXT1_SDA_out 1’d1 97 host_card_detect_n_1 0 no host_ccmd_od_pullup_en_n 1’d1 98 host_card_detect_n_2 0 no host_rst_n_1 1’d1 99 host_card_write_prt_1 0 no host_rst_n_2 1’d1 100 host_card_write_prt_2 0 no gpio_sd0_out 1’d1 101 host_card_int_n_1 0 no gpio_sd1_out 1’d1 102 host_card_int_n_2 0 no gpio_sd2_out 1’d1 103 pwm1_sync0_in 0 no gpio_sd3_out 1’d1 104 pwm1_sync1_in 0 no gpio_sd4_out 1’d1 105 pwm1_sync2_in 0 no gpio_sd5_out 1’d1 106 pwm1_f0_in 0 no gpio_sd6_out 1’d1 107 pwm1_f1_in 0 no gpio_sd7_out 1’d1 108 pwm1_f2_in 0 no pwm1_out0a 1’d1 109 pwm0_cap0_in 0 no pwm1_out0b 1’d1 110 pwm0_cap1_in 0 no pwm1_out1a 1’d1 111 pwm0_cap2_in 0 no pwm1_out1b 1’d1 112 pwm1_cap0_in 0 no pwm1_out2a 1’d1 113 pwm1_cap1_in 0 no pwm1_out2b 1’d1 114 pwm1_cap2_in 0 no pwm2_out1h 1’d1 115 pwm2_flta 1 no pwm2_out1l 1’d1 116 pwm2_fltb 1 no pwm2_out2h 1’d1 117 pwm2_cap1_in 0 no pwm2_out2l 1’d1 118 pwm2_cap2_in 0 no pwm2_out3h 1’d1 119 pwm2_cap3_in 0 no pwm2_out3l 1’d1 120 pwm3_flta 1 no pwm2_out4h 1’d1 121 pwm3_fltb 1 no pwm2_out4l 1’d1 122 pwm3_cap1_in 0 no - 1’d1 123 pwm3_cap2_in 0 no - 1’d1 124 pwm3_cap3_in 0 no - 1’d1 140 I2S0I_DATA_in0 0 no I2S0O_DATA_out0 1’d1 141 I2S0I_DATA_in1 0 no I2S0O_DATA_out1 1’d1 142 I2S0I_DATA_in2 0 no I2S0O_DATA_out2 1’d1 143 I2S0I_DATA_in3 0 no I2S0O_DATA_out3 1’d1 144 I2S0I_DATA_in4 0 no I2S0O_DATA_out4 1’d1 145 I2S0I_DATA_in5 0 no I2S0O_DATA_out5 1’d1 146 I2S0I_DATA_in6 0 no I2S0O_DATA_out6 1’d1 147 I2S0I_DATA_in7 0 no I2S0O_DATA_out7 1’d1 148 I2S0I_DATA_in8 0 no I2S0O_DATA_out8 1’d1 Espressif Systems IO_MUX 输出 42 输出信号 输出使能信号 ESP32 技术规格书 V1.8 附录 A 信号可经由 输入信号 默认值 * 149 I2S0I_DATA_in9 0 no I2S0O_DATA_out9 1’d1 150 I2S0I_DATA_in10 0 no I2S0O_DATA_out10 1’d1 151 I2S0I_DATA_in11 0 no I2S0O_DATA_out11 1’d1 152 I2S0I_DATA_in12 0 no I2S0O_DATA_out12 1’d1 153 I2S0I_DATA_in13 0 no I2S0O_DATA_out13 1’d1 154 I2S0I_DATA_in14 0 no I2S0O_DATA_out14 1’d1 155 I2S0I_DATA_in15 0 no I2S0O_DATA_out15 1’d1 156 - - - I2S0O_DATA_out16 1’d1 157 - - - I2S0O_DATA_out17 1’d1 158 - - - I2S0O_DATA_out18 1’d1 159 - - - I2S0O_DATA_out19 1’d1 160 - - - I2S0O_DATA_out20 1’d1 161 - - - I2S0O_DATA_out21 1’d1 162 - - - I2S0O_DATA_out22 1’d1 163 - - - I2S0O_DATA_out23 1’d1 164 I2S1I_BCK_in 0 no I2S1I_BCK_out 1’d1 165 I2S1I_WS_in 0 no I2S1I_WS_out 1’d1 166 I2S1I_DATA_in0 0 no I2S1O_DATA_out0 1’d1 167 I2S1I_DATA_in1 0 no I2S1O_DATA_out1 1’d1 168 I2S1I_DATA_in2 0 no I2S1O_DATA_out2 1’d1 169 I2S1I_DATA_in3 0 no I2S1O_DATA_out3 1’d1 170 I2S1I_DATA_in4 0 no I2S1O_DATA_out4 1’d1 171 I2S1I_DATA_in5 0 no I2S1O_DATA_out5 1’d1 172 I2S1I_DATA_in6 0 no I2S1O_DATA_out6 1’d1 173 I2S1I_DATA_in7 0 no I2S1O_DATA_out7 1’d1 174 I2S1I_DATA_in8 0 no I2S1O_DATA_out8 1’d1 175 I2S1I_DATA_in9 0 no I2S1O_DATA_out9 1’d1 176 I2S1I_DATA_in10 0 no I2S1O_DATA_out10 1’d1 177 I2S1I_DATA_in11 0 no I2S1O_DATA_out11 1’d1 178 I2S1I_DATA_in12 0 no I2S1O_DATA_out12 1’d1 179 I2S1I_DATA_in13 0 no I2S1O_DATA_out13 1’d1 180 I2S1I_DATA_in14 0 no I2S1O_DATA_out14 1’d1 181 I2S1I_DATA_in15 0 no I2S1O_DATA_out15 1’d1 182 - - - I2S1O_DATA_out16 1’d1 183 - - - I2S1O_DATA_out17 1’d1 184 - - - I2S1O_DATA_out18 1’d1 185 - - - I2S1O_DATA_out19 1’d1 186 - - - I2S1O_DATA_out20 1’d1 187 - - - I2S1O_DATA_out21 1’d1 188 - - - I2S1O_DATA_out22 1’d1 189 - - - I2S1O_DATA_out23 1’d1 190 I2S0I_H_SYNC 0 no pwm3_out1h 1’d1 191 I2S0I_V_SYNC 0 no pwm3_out1l 1’d1 Espressif Systems IO_MUX 输出 43 输出信号 输出信号的 序号 输出使能信号 ESP32 技术规格书 V1.8 附录 A 信号可经由 输入信号 默认值 * 192 I2S0I_H_ENABLE 0 no pwm3_out2h 1’d1 193 I2S1I_H_SYNC 0 no pwm3_out2l 1’d1 194 I2S1I_V_SYNC 0 no pwm3_out3h 1’d1 195 I2S1I_H_ENABLE 0 no pwm3_out3l 1’d1 196 - - - pwm3_out4h 1’d1 197 - - - pwm3_out4l 1’d1 198 U2RXD_in 0 yes U2TXD_out 1’d1 199 U2CTS_in 0 yes U2RTS_out 1’d1 200 emac_mdc_i 0 no emac_mdc_o emac_mdc_oe 201 emac_mdi_i 0 no emac_mdo_o emac_mdo_o_e 202 emac_crs_i 0 no emac_crs_o emac_crs_oe 203 emac_col_i 0 no emac_col_o emac_col_oe 204 pcmfsync_in 0 no bt_audio0_irq 1’d1 205 pcmclk_in 0 no bt_audio1_irq 1’d1 206 pcmdin 0 no bt_audio2_irq 1’d1 207 - - - ble_audio0_irq 1’d1 208 - - - ble_audio1_irq 1’d1 209 - - - ble_audio2_irq 1’d1 210 - - - pcmfsync_out pcmfsync_en 211 - - - pcmclk_out pcmclk_en 212 - - - pcmdout pcmdout_en 213 - - - ble_audio_sync0_p 1’d1 214 - - - ble_audio_sync1_p 1’d1 215 - - - ble_audio_sync2_p 1’d1 224 - - - sig_in_func224 1’d1 225 - - - sig_in_func225 1’d1 226 - - - sig_in_func226 1’d1 227 - - - sig_in_func227 1’d1 228 - - - sig_in_func228 1’d1 Espressif Systems IO_MUX 输出 44 输出信号 输出信号的 序号 输出使能信号 ESP32 技术规格书 V1.8 附录 A A.3. Ethernet_MAC 表 21: Ethernet_MAC PIN Name Function6 MII (int_osc) MII (ext_osc) RMII (int_osc) RMII (ext_osc) GPIO0 EMAC_TX_CLK TX_CLK (I) TX_CLK (I) CLK_OUT(O) EXT_OSC_CLK(I) GPIO5 EMAC_RX_CLK RX_CLK (I) RX_CLK (I) - - GPIO21 EMAC_TX_EN TX_EN(O) TX_EN(O) TX_EN(O) TX_EN(O) GPIO19 EMAC_TXD0 TXD[0](O) TXD[0](O) TXD[0](O) TXD[0](O) GPIO22 EMAC_TXD1 TXD[1](O) TXD[1](O) TXD[1](O) TXD[1](O) MTMS EMAC_TXD2 TXD[2](O) TXD[2](O) - - MTDI EMAC_TXD3 TXD[3](O) TXD[3](O) - - MTCK EMAC_RX_ER RX_ER(I) RX_ER(I) - - GPIO27 EMAC_RX_DV RX_DV(I) RX_DV(I) CRS_DV(I) CRS_DV(I) GPIO25 EMAC_RXD0 RXD[0](I) RXD[0](I) RXD[0](I) RXD[0](I) GPIO26 EMAC_RXD1 RXD[1](I) RXD[1](I) RXD[1](I) RXD[1](I) U0TXD EMAC_RXD2 RXD[2](I) RXD[2](I) - - MTDO EMAC_RXD3 RXD[3](I) RXD[3](I) - - GPIO16 EMAC_CLK_OUT CLK_OUT(O) - CLK_OUT(O) - GPIO17 EMAC_CLK_OUT_180 CLK_OUT_180(O) - CLK_OUT_180(O) - GPIO4 EMAC_TX_ER TX_ERR(O)* TX_ERR(O)* - - In GPIO Matrix* - MDC(O) MDC(O) MDC(O) MDC(O) In GPIO Matrix* - MDIO(IO) MDIO(IO) MDIO(IO) MDIO(IO) In GPIO Matrix* - CRS(I) CRS(I) - - In GPIO Matrix* - COL(I) COL(I) - - * 说明：1. GPIO Matrix 可以是任意 GPIO。2. TX_ERR (O) 非必选。 A.4. IO_MUX IO_MUX 管脚清单详见下一页。 Espressif Systems 45 ESP32 技术规格书 V1.8 Espressif Systems IO_MUX Pin No. Power Supply Pin 1 VDDA 2 Analog Pin Digital Pin VDD3P3 4 VDD3P3 Analog Function2 Analog Function3 RTC Function1 RTC Function2 Function1 Type Function2 Type Function3 Type Function4 Type Function5 Type Function6 Type Drive Strength (2’d2: 20 mA) At Reset After Reset VANA in LNA_IN 3 Power Domain Analog Function1 VANA in VANA in VANA in 5 SENSOR_VP VRTC ADC_H ADC1_CH0 RTC_GPIO0 GPIO36 I GPIO36 I ie=0 6 SENSOR_CAPP VRTC ADC_H ADC1_CH1 RTC_GPIO1 GPIO37 I GPIO37 I ie=0 7 SENSOR_CAPN VRTC ADC_H ADC1_CH2 RTC_GPIO2 GPIO38 I GPIO38 I ie=0 8 SENSOR_VN VRTC ADC_H ADC1_CH3 RTC_GPIO3 GPIO39 I GPIO39 I ie=0 9 CHIP_PU VRTC 10 VDET_1 VRTC ADC1_CH6 RTC_GPIO4 GPIO34 I GPIO34 I 11 VDET_2 VRTC RTC_GPIO5 GPIO35 I GPIO35 I 12 32K_XP VRTC XTAL_32K_P ADC1_CH4 TOUCH9 RTC_GPIO9 GPIO32 I/O/T GPIO32 I/O/T 2'd2 ie=0 13 32K_XN VRTC XTAL_32K_N ADC1_CH5 TOUCH8 RTC_GPIO8 GPIO33 I/O/T GPIO33 I/O/T 2'd2 ie=0 ie=0 ADC1_CH7 ie=0 ie=0 14 GPIO25 VRTC DAC_1 ADC2_CH8 RTC_GPIO6 GPIO25 I/O/T GPIO25 I/O/T EMAC_RXD0 I 2'd2 15 GPIO26 VRTC DAC_2 ADC2_CH9 RTC_GPIO7 GPIO26 I/O/T GPIO26 I/O/T EMAC_RXD1 I 2'd2 16 GPIO27 VRTC ADC2_CH7 TOUCH7 RTC_GPIO17 GPIO27 I/O/T GPIO27 I/O/T EMAC_RX_DV I 2'd2 17 MTMS VRTC ADC2_CH6 TOUCH6 RTC_GPIO16 MTMS I0 HSPICLK I/O/T GPIO14 I/O/T HS2_CLK O SD_CLK I0 EMAC_TXD2 O 2'd2 wpu, ie=1 wpu, ie=1 18 MTDI VRTC ADC2_CH5 TOUCH5 RTC_GPIO15 MTDI I1 HSPIQ I/O/T GPIO12 I/O/T HS2_DATA2 I1/O/T SD_DATA2 I1/O/T EMAC_TXD3 O 2'd2 wpd, ie=1 wpd, ie=1 19 VDD3P3_RTC ie=0 ie=1 VRTC supply in 46 20 MTCK VRTC ADC2_CH4 TOUCH4 RTC_GPIO14 I1 HSPID I/O/T GPIO13 I/O/T HS2_DATA3 I1/O/T SD_DATA3 I1/O/T EMAC_RX_ER I 2'd2 wpu, ie=1 wpu, ie=1 21 MTDO VRTC ADC2_CH3 TOUCH3 RTC_GPIO13 I2C_SDA MTDO O/T HSPICS0 I/O/T GPIO15 I/O/T HS2_CMD I1/O/T SD_CMD I1/O/T EMAC_RXD3 I 2'd2 wpu, ie=1 wpu, ie=1 22 GPIO2 VRTC ADC2_CH2 TOUCH2 RTC_GPIO12 I2C_SCL GPIO2 I/O/T HSPIWP I/O/T GPIO2 I/O/T HS2_DATA0 I1/O/T SD_DATA0 I1/O/T 2'd2 wpd, ie=1 wpd, ie=1 23 GPIO0 VRTC ADC2_CH1 TOUCH1 RTC_GPIO11 I2C_SDA GPIO0 I/O/T CLK_OUT1 O GPIO0 I/O/T 24 GPIO4 VRTC ADC2_CH0 TOUCH0 RTC_GPIO10 I2C_SCL GPIO4 I/O/T HSPIHD I/O/T GPIO4 I/O/T HS2_DATA1 I1/O/T SD_DATA1 25 GPIO16 VSDIO GPIO16 I/O/T GPIO16 I/O/T HS1_DATA4 I1/O/T GPIO17 I/O/T HS1_DATA5 26 VDD_SDIO MTCK EMAC_TX_CLK I 2'd2 wpu, ie=1 wpu, ie=1 I1/O/T EMAC_TX_ER O 2'd2 wpd, ie=1 wpd, ie=1 U2RXD I1 EMAC_CLK_OUT O 2'd2 I1/O/T U2TXD O EMAC_CLK_OUT_180 O 2'd2 ie=1 VSDIO supply out/in 27 GPIO17 VSDIO GPIO17 I/O/T 28 SD_DATA_2 VSDIO SD_DATA2 I1/O/T SPIHD I/O/T GPIO9 I/O/T HS1_DATA2 I1/O/T U1RXD I1 2'd2 wpu, ie=1 wpu, ie=1 29 SD_DATA_3 VSDIO SD_DATA3 I0/O/T SPIWP I/O/T GPIO10 I/O/T HS1_DATA3 I1/O/T U1TXD O 2'd2 wpu, ie=1 wpu, ie=1 SD_CMD HS1_CMD 30 ie=1 SD_CMD VSDIO I1/O/T SPICS0 I/O/T GPIO11 I/O/T I1/O/T U1RTS O 2'd2 wpu, ie=1 wpu, ie=1 31 SD_CLK VSDIO SD_CLK I0 SPICLK I/O/T GPIO6 I/O/T HS1_CLK O U1CTS I1 2'd2 wpu, ie=1 wpu, ie=1 32 SD_DATA_0 VSDIO SD_DATA0 I1/O/T SPIQ I/O/T GPIO7 I/O/T HS1_DATA0 I1/O/T U2RTS O 2'd2 wpu, ie=1 wpu, ie=1 33 SD_DATA_1 VSDIO SD_DATA1 I1/O/T SPID I/O/T GPIO8 I/O/T HS1_DATA1 I1/O/T U2CTS I1 2'd2 wpu, ie=1 wpu, ie=1 34 GPIO5 VIO GPIO5 I/O/T VSPICS0 I/O/T GPIO5 I/O/T HS1_DATA6 I1/O/T 2'd2 wpu, ie=1 wpu, ie=1 35 GPIO18 VIO GPIO18 I/O/T VSPICLK I/O/T GPIO18 I/O/T HS1_DATA7 I1/O/T 2'd2 ie=1 36 GPIO23 VIO GPIO23 I/O/T VSPID I/O/T GPIO23 I/O/T HS1_STROBE I0 2'd2 ie=1 37 VDD3P3_CPU EMAC_RX_CLK I VIO supply in 38 GPIO19 VIO GPIO19 I/O/T VSPIQ I/O/T GPIO19 I/O/T U0CTS I1 EMAC_TXD0 O 2'd2 39 GPIO22 VIO GPIO22 I/O/T VSPIWP I/O/T GPIO22 I/O/T U0RTS O EMAC_TXD1 O 2'd2 40 U0RXD VIO U0RXD I1 CLK_OUT2 O GPIO3 I/O/T 41 U0TXD VIO U0TXD O CLK_OUT3 O GPIO1 I/O/T EMAC_RXD2 VIO GPIO21 I/O/T VSPIHD I/O/T GPIO21 I/O/T EMAC_TX_EN 42 43 GPIO21 VDDA 45 46 wpu, ie=1 I 2'd2 wpu, ie=1 wpu, ie=1 O 2'd2 ie=1 VANA in XTAL_N VANA XTAL_P VANA VDDA VANA 47 CAP2 48 Total Number CAP1 8 ie=1 wpu, ie=1 14 VANA VANA 26 Note: Please see Table: Notes on ESP32 Pin Lists.ҁ᧗݇ᘍᤒғᓕᚕႴ‫᧔ܔ‬ก̶҂ Espressif www.espressif.com 附录 A ESP32 技术规格书 V1.8 44 ie=1 2'd2
