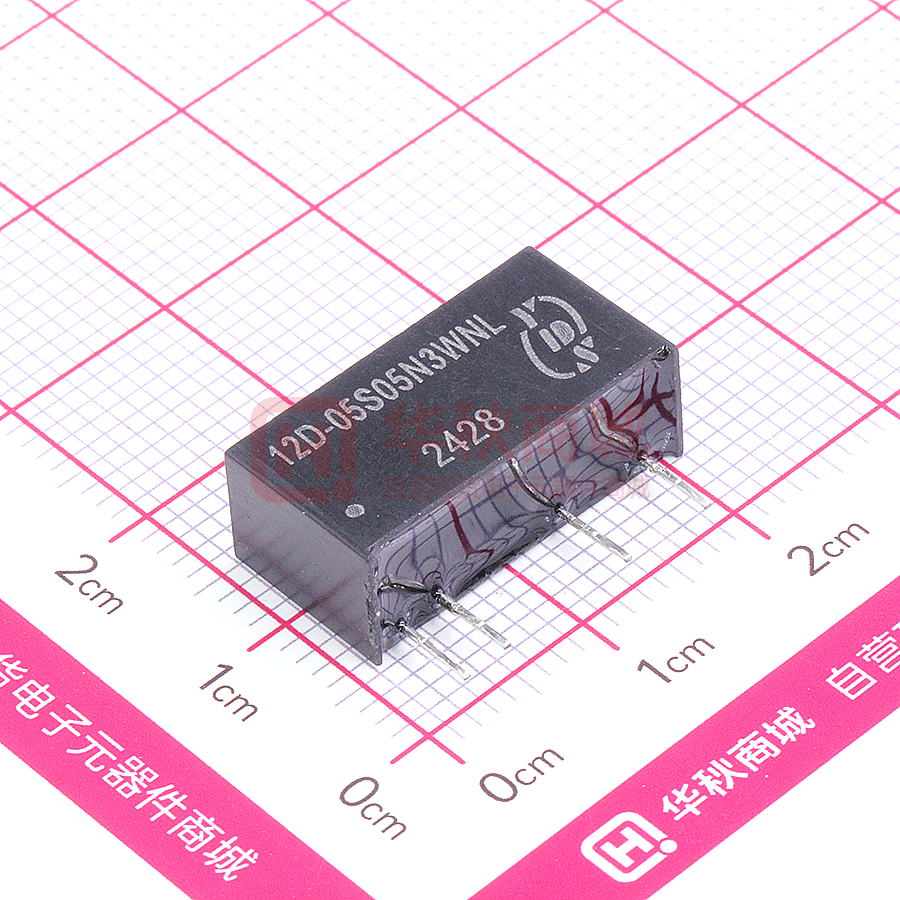

12D-05S05N3WNL
产品特点:
3W SIP 封装
效率 82%
100%老化实验
3W DC/DC
UL 94V-0 封装材料
转换器
3 W 单输出隔离
DC-DC 转换器
定制解决方案
非稳压输出型
输入规格
输入电压
:5Vdc
输入电压范围
:±10%
输出规格
输出电压
:5Vdc
输出电压范围
:±5%
输出电流
:600mA
效率
:82% TYP
纹波/噪声
:100mVp-p MAX
短路保护
:瞬间
线性电压调节率
:±1.2% TYP
@1.0%的输入
负载电压调节率
:±15% MAX
@10% to 100%负载
@Vout=4.75-5.25Vdc@Vin=5Vdc
@20MHz 带宽
一般特性
工作温度
:-40℃ ~ +85℃
存储温度
:-40℃ ~ +100℃
开关频率
:60KHz TYP
湿度
:95% MAX
隔离电压
:3000Vdc
@输入对输出( 2sec/0.5mA )
隔离电阻
:1000MΩ MIN
@ 500Vdc
冷却方式
:自然空冷
平均无故障时间
:>3500000 小时
外壳材料
:DAP
重量
:2.7g TYP
MIL-HDBK-217F@25℃, 接地良好.
第 1页 共 3页
版本. 1.0
核准:Zhang FuGen
制表: Chen JiaPei
2017-6-8
12D-05S05N3WNL
输 出 功 率 百 分 比 (%)
温度降额曲线
产品型号
12D - 05 S 05 N 3W NL
A
B C D E F G
A:系列
B:输入电压
C:单路输出
D:输出电压
E:非稳压(N)
F:输出功率
G:RoHS
100
75
50
25
安全工作区
0
-40
85
100
环境温度(℃)
典型应用电路
Vin
+Vout
Single Cout
Cin
GND
-Vout
5V:Cin 4.7uF,25V
5V :Cout 10uF,25V
为了使产品在正常工作下能有更好的性能,建议外接电容,并使用高频低阻的电解电容
外形尺寸图
19.50
7.10
printed face
1.25
TOP VIEW
BOTTOM VIEW
15.24
2.00
0.25±0.05
10.00
4.0
1
2
5
7
0.50±0.05
2.54
单位:mm 除了另有规定,所有的公差都是±0.25
引脚
1
2
5
7
单路
+Vin
-Vin
-Vout
+Vout
第 2页 共 3页
版本. 1.0
核准:Zhang FuGen
制表: Chen JiaPei
2017-6-8
12D-05S05N3WNL
包装方式:
单重-------------- 2.7grams/pcs
一管数量-----------25pcs
重量: 80g/每管
尺寸(mm)
A
9.50
B
16.50
C
522
D
5.00
外箱数量: 2500pcs/100 管/箱
总重量: 8.5kg/每箱
第 3页 共 3页
版本. 1.0
核准:Zhang FuGen
制表: Chen JiaPei
2017-6-8
