请承认书
SPECIFICATION FOR APPROVAL
致
TO: 深圳市影宏科技有限公司
产品名称

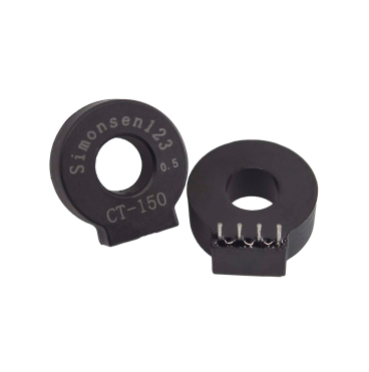

DESCRIPTION: CURRENT TRANSFORMER
产品编号
SIMONSEN P/N: CT-150-0.5
部品号
CUSTOMER NO:
文件编号
DOCUMENT NO: SIM-Q-01-CT-150-0.5
客户承认并请签回(盖章)
Please return to us copy of specification for approval “with your
approved
深 圳 市 京 泉 和 电 子 有 限 公 司
SHEN ZHEN simonsen123 electronic co.,ltd.
E-MAIL:simonsen123@163.com
TEL:0755-26749363 FAX/TEL:0755-26513658
深圳市宝安区西乡街道铁岗水库路中熙 ECO 国际 8 栋 404-405
ROHS
修改日期
2022/4/23
修改页码
修改章节
修改版本
修改摘要
记 录 人
全页
全章
A/3
1,外壳材质由 PBT 更改为电木
袁誉生
2,外壳增加 5 个支点
3 , 漆 包 线 由 0.10mm 更 改 为
0.13mm
4,磁芯由 14*19*5 更改为
15*10.5*5
CUSTOMER
深圳市影宏科技有限公司
CUSTOMER P/N
DESCRIPTION
Current transformer
SIMONSEN P/N
CT-150-0.5-0.001
一:DIMENSION (UNIT :mm)
二:SCHEMATIC
APPROVED
CHECKED
DRAWN
SHEET 3 OF 3
DATE:2022/4/23
Shenzhen simonsen123 electronic co .,ltd.
SIM-Q-02-CT-150-0.5-0.001
CUSTOMER
深圳市影宏科技有限公司
CUSTOMER P/N
DESCRIPTION
Current transformer
SIMONSEN P/N
CT-150-0.5-0.001
三:Winding sequence
Winding
Terminal
Wire size
Turns
Case
N3red-4black
S-F
QA-1 0.13mm
500±1TS
CT-150 bakelite
black
N1-2
S-F
QA-0.3mm
1TS ±0TS
四:Electrical characteristics
Input current
Output current
N1-2 0(8)mA
Grade
Load resistance
High voltage
Output voltage
N3-4 0~16uA
10kΩ
3000V AC
50~60mv
N1-2 0(10)mA
N3-4 0~20uA
10kΩ
3000V AC
60~70mv
N1-2 0(12)mA
N3-4 0~24uA
10kΩ
3000V AC
70~80mv
N1-2 0(15)mA
N3-4 0~30uA
10kΩ
3000V AC
80~100mV
N1-2 0(20)mA
N3-4 0~40uA
10kΩ
3000V AC
120~140mv
N1-2 0(30)mA
N3-4 0~60uA
10kΩ
3000V AC
170~190mv
5A/10Ma -0.1% 11~13’ 0.3A/30Ma -0.36% 0.48’
Pin 3-4 RDC:15.5Ω±10% AT 25℃ pin1-2=10mΩ±20% AT 25℃
五:Material
NO
Items
Material
Supplier/manufacture
UL NO
1
CORE
15*19.5*5
amorphous
Simonsen123.com
N/A
2
WIRE
QA-1 0.13mm/0.3mm 155℃
Ya yang OR SHENGANG
E239508
3
CASE
CT-150 bakelite
black
Simonsen123.com
E304813
4
Epoxy
resin
TXH-9201
Guanzhong xinqiao
E196959
5
6
六:包装
小包装:天地盒 144 只
外箱: 144 只/*6 合=864 只 ,
六个月内使用完毕。以上产品所有组件及整个产品完全满足 ROHS 的要求。
APPROVED
CHECKED
DRAWN
SHEET2 OF 2
DATE:2022/4/23
Shenzhen simonsen123 electronic co .,ltd.
SIM-Q-01-CT-150-0.5-0.001
