AHT25 产品规格书
温湿度传感器
•
完全标定
•
数 字 输 出 ,I C接口
•
优 异的 长期稳定 性
•
响 应 迅 速 、 抗干扰 能 力强
2
• 宽电压支持2.2-5.5VDC
产品综述
AH T 25 温湿度 传 感器配 有 一个全新 设计的ASIC 专用 芯片、经过 改进的MEMS 半 导
体 电 容 式 湿 度传 感元件 和一 个标 准的温度传 感元件,其性 能达到行业 先进水 平。 经过
改 进 的 新 一 代温 湿度传 感器AH T2 5 在恶劣环 境下的性能 更稳定, 并且还 能在较 大的测
量 范 围 内 保 持良 好的精 度。AH T2 5 使用了标 准间距的插 销式连 接器,应用上 能方便 地
更 换 。 每 一 个传 感器都 经过 严格 的校准和测 试。由于 对传感器 做了改良 和微型化 改
进, 使 得 它 的 性价 比变得 更 高。
应用范围
广泛应用于消费电子、医疗、汽车、工业、气象等领域,例如:暖通空调、除湿器和冰
箱等家电产品,测试和检测设备及其他相关温湿度检测控制产品。

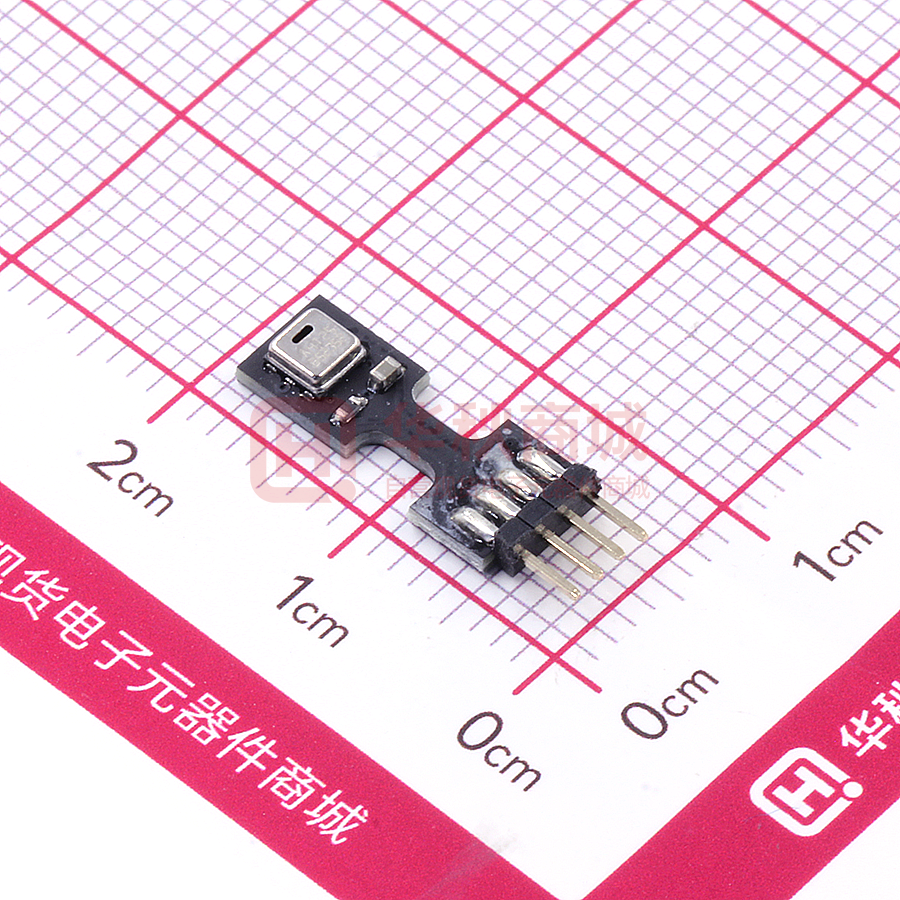

图1 AHT25
www.aosong.com
Version:V1.0 —— May 2021
1/15
AHT25产品规格书
传感器性能
相对湿度
参数
条件
最小
典型
最大
单位
分辨率
典型
-
-
%RH
典型
-
0 . 024
±2
-
%RH
-
%RH
精度误差
1
最大
见图2
重复性
-
-
%RH
-
-
±0.1
±1
-
迟滞
-
%RH
-
-
< 0 .1
-
%RH
-
40%RH)下2
天以上,使其重新水合。使用低温焊锡(比如:180℃)可以减少水合时间。
请勿将传感器应用于腐蚀性气体中或有冷凝水产生。
www.aosong.com
Version:V1.0 —— May 2021
5/15
AHT25产品规格书
2.2 存储条件和操作说明
湿度灵敏度等级(MSL)为1,依据IPC/JEDECJ-STD-020标准。因此,建议在出货后
一年内使用。
温湿度传感器不是普通的电子元器件,需要仔细防护,这一点用户必须重视。长期
暴露在高浓度的化学蒸汽中将会致使传感器的读数产生漂移。因此建议将传感器存放于
原包装包括密封的的ESD口袋,并且符合以下条件:温度范围10℃-50℃(在有限时间内
0-85℃);湿度为20-60%RH(没有ESD封装的传感器)。对于那些已经被从原包装中移
出的传感器,我们建议将它们储存在内含金属PET/AL/CPE材质制成的防静电袋中。
在生产和运输过程中,传感器应当避免接触高浓度的化学溶剂和长时间的曝露在外。
应当避免接触挥发性的胶水、胶带、贴纸或挥发性的包装材料,如泡箔、泡沫材料等。
生产区域应通风良好。
2.3 恢复处理
如上所述,如果传感器暴露在极端工作条件或化学蒸汽中,读数会产生漂移。可通
过如下处理,使其恢复到校准状态。
烘干:在60-65℃和75%RH的湿度条件下保持6小时7。
2.4 温度影响
气体的相对湿度,在很大程度上依赖于温度。因此在测量湿度时,应尽可能保证所
有测量同一湿度的传感器在同一温度下工作。在做测试时,应保证被测试的传感器和参
考传感器在同样的温度下,然后比较湿度的读数。
此外,当测量频率过高时,传感器的自身温度会升高而影响测量精度。如果要保证
它的自身温升低于0.1℃,AHT25的激活时间不应超过测量时间的10%——建议每2秒钟测
量1次数据。
2.5 用于密封和封装的材料
许多材质吸收湿气并将充当缓冲器的角色,这会加大响应时间和迟滞。因此传感器
周边的材质应谨慎选用。推荐使用的材料有:
金属材料,LCP,POM(Delrin),PTFE(Teflon),PE,PEEK,PP,PB,PPS,PSU,PVDF,PVF。
用于密封和粘合的材质(保守推荐):推荐使用充满环氧树脂的方法进行电子元件
的封装,或是硅树脂。这些材料释放的气体也有可能污染AHT25(见2.2)。因此,应最后
进行传感器的组装,并将其置于通风良好处,或在>50℃的环境中干燥24小时,以使其
在封装前将污染气体释放。
2.6 布线规则和信号完整性
如果SCL和SDA信号线相互平行并且非常接近,有可能导致信号串扰和通讯失败。解
决方法是在两个信号线之间放置VDD或GND,将信号线隔开,和使用屏蔽电缆。此外,降
低SCL频率也可能提高信号传输的完整性。
7
75%RH可以很简便地由饱和 NaCl 生成 。
www.aosong.com
Version:V1.0 —— May 2021
6/15
AHT25产品规格书
3.接口定义
引脚
名称
1
VDD
接电源(2.2-5.5V)
2
SDA
串行数据,双向
3
GND
电源地
4
SCL
串行时钟,双向
表4
释义
1 2 3 4
AHT25引脚分布(俯视图)
3.1 电源引脚(VDD,GND)
AHT25的供电范围为2.2-5.5V。
3.2 串行时钟SCL
SCL用于微处理器与AHT25之间的通讯同步。由于接口包含了完全静态逻辑,因而不
存在最小SCL频率。
3.3 串行数据SDA
SDA引脚用于传感器的数据输入和输出。当向传感器发送命令时,SDA在串行时钟
(SCL)的上升沿有效,且当SCL为高电平时,SDA必须保持稳定。在SCL下降沿之后,
SDA值可被改变。为确保通信安全,SDA的有效时间在SCL上升沿之前和下降沿之后应该
分别延长至TSU and THO下-参考图9。当从传感器读取数据时,SDA在SCL变低以后有效(TV),
且维持到下一个SCL的下降沿。
图8 典型的应用电路
为避免信号冲突,微处理器(MCU)必须只能驱动SDA和SCL在低电平。需要一个外
部的上拉电阻(例如:4.7kΩ)将信号提拉至高电平。参考表6和表7可以获取关于传感
器输入/输出特性的详细信息。
注: 1、产品在电路使用中主机MCU的供电电压必须与传感器一致;
2、如需进一步提高系统的可靠性,可以对传感器电源加以控制。
3、系统刚上电时,优先给传感器VDD供电,5ms后才可以设置SCL和SDA高电平。
www.aosong.com
Version:V1.0 —— May 2021
7/15
AHT25产品规格书
4.电气特性
4.1 绝对最大额定值
AHT25的电气特性在表2有所定义。如表5中所给出的绝对最大额定值仅为应力额定
值和提供更多的信息。在这样的条件下,该装置进行功能操作是不可取的。长时间暴露
于绝对最大额定值条件下,可能影响传感器的可靠性。
参数
最小
最大
单位
VDD to GND
-0.3
5.5
V
数字I/O引脚(SDA,SCL)to
GND
-0.3
VDD+0.3
V
每个引脚的输入电流
-10
10
mA
表5 电气绝对最大额定值
ESD静电释放符合JEDECJESD22-A114标准(人体模式±4kV),JEDECJESD22-A115(机
器模式±200V)。如果测试条件超出标称限制指标,传感器需要加额外的保护电路。
4.2 输入/输出特性
电气特性,如功耗、输入和输出的高、低电平电压等,依赖于电源供电电压。为了
使传感器通讯顺畅,很重要的一点是,确保信号设计严格限制在表6、7和图9所给出的
范围内)。
参数
输出低电压VOL
条件
VDD=3.3V,4mA
