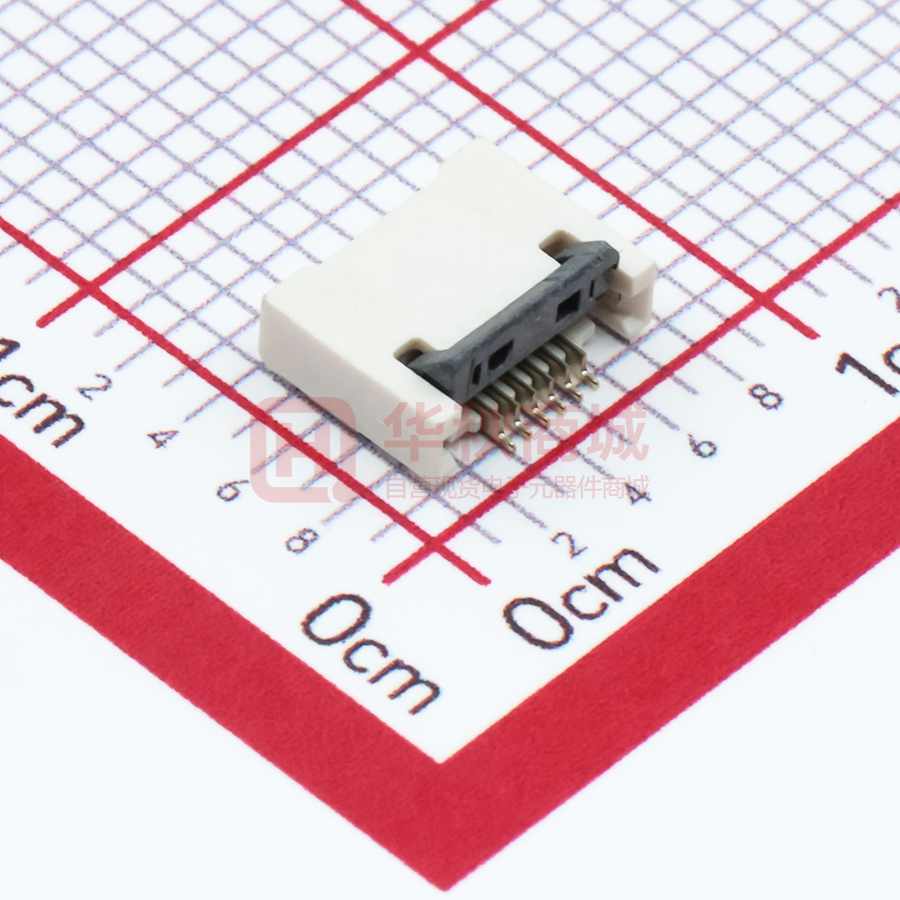

FPC-05FB-6PH20

第 1 页 共 4 页 产 品 规 格 书 PRODUCT SPECIFICATION 【1】适用范围 SCOPE 本规格书适用于：0.5 间距柔性扁平电缆连接器 This specification covers the 0.5mm Pitch FPC/FFC Connectors （ series Locking） 【2】产品名称及型号 PRODUCT NAME AND PART NUMBER 产品名称 Product Name 产品型号 Part Number FFC/FPC 扁平电缆连接器 【3】定格 RATINGS 项目 Item 规 格 Requirement 最大容许电压 Rated Voltage(MAX) 50V [AC/DC(有效值 Virtual value)50Hz] 最大容许电流 Rated Current(MAX) 0.5A 使用温度范围 Ambient temperature Range 【4】性能 PERFORMANCE 4.1 电气性能 Electrical Performance -25℃ ～ +85℃ 第 2 页 共 4 页 项目 Item 4.1.1 4.1.2 4.1.3 条 接触电阻 Contact Resistance 绝缘电阻 Insulation Resistance 耐电压 Dielectric 件 Test Condition 规格 Requirement 适合 FPC/FFC 嵌合；开放电压 20mV 以下；短 路电流 10mA 的状态下测定。 Mate applicable FPC/FFC and measure by dry circuit，20mV MAX，10mA. ≤20 mΩ MAX 适合 FPC/FFC 嵌合；相邻端子间或端子与地面 间加 DC 500V 下测定。 Mate applicable FPC/FFC and apply 500V DC between adjacent terminal or ground. 500MΩMIN 适合 FPC/FFC 嵌合；相邻端子间或端子与地面 间加 AC 200V（有效值）历时 1 分钟下测定。 Mate applicable FPC/FFC and apply 200V AC （ virtual value ） for 1minute between adjacent terminal or ground. 无击穿现象 No Breakdown 4.2 机械性能 Mechanical Performance 项目 Item 4.2.1 条 锁紧力及拔出力 Locking and Withdrawal Force 件 Test Condition 规格 Requirement 适合 0.3mm 厚的 FFC；用每分钟 25±3mm 锁紧力 Locking 的速度；平行地插入、锁紧、拔出。 1.96*n (N) MAX Insert and extract applicable FFC at the speed 拔出力 Withdrawal rate of 25±3mm/minute. 0.49*n 4.2.2 端子保持力 Terminal /Housing Retention Force 以用每分钟 25±3mm 的速度平行向外拉 Pull the terminal at the speed rate of 25 ± 3mm per minute (N) MIN 3.92N MIN 4.3 环境和其他性能 Environmental Performance and Others 项目 Item 4.3.1 4.3.2 件 Test Condition 规格 Requirement 重复插拔 Repeated Insertion and Withdrawal 无通电状态；以 10 次/分钟的速度插拔 20 次 接触抵抗 Insertion and withdrawal actuator up to Contact 20 cycles at the speed rate of less than 10 Resistance cycles/minute 温度上升 Temperature Rise 适合 FPC/FFC 嵌合；最大容许电流通 电，温度测定。（UL 498） Carrying rated current load.（UL 498） 项目 Item 4.3.3 条 耐振动性 条 件 Test Condition DC 1mA 通电状态下；嵌合轴沿 XYZ 三 个 方 向 振 动 ； 振 幅 1.5mm ； 频 率 温度上升 Temperature Rise 60 mΩ MAX 30 ℃MAX 规格 Requirement 外观 Appearance 无损坏 No Damage 第 3 页 共 4 页 Vibration 4.3.4 4.3.5 4.3.6 4.3.7 10-55-10Hz/分；历时 2 小时 Amplitude：1.5mm P-P Sweep time：10-55-10Hz in 1 minute Duration：2 hours in each X.Y.Z. axes 瞬断 Discontinuity 1 ms MAX. 无损坏 No Damage 耐热性 Heat Resistance 适合 FPC/FFC 嵌合；85±2℃的空气中； 放置 96 小时；再回到室温中放置 1-2 小时 85±2℃，96 hour 外观 Appearance 无损坏 No Damage 接触抵抗 Contact Resistance 60 mΩ MAX 耐寒性 Cold Resistance 适合 FPC/FFC 嵌合；-40±2℃的空气中； 放置 96 小时；再回到室温中放置 1-2 小时 -40±2℃，96 hour 外观 Appearance 无损坏 No Damage 接触抵抗 Contact Resistance 60 mΩ MAX 外观 Appearance 无损坏 No Damage 接触抵抗 Contact Resistance 60 mΩ MAX 耐电压 Dielectric Strength 必须满足 4.1.3 Must meet 4.1.3 绝缘抵抗 Insulation Resistance 20 MΩ MIN 外观 Appearance 无损坏 No Damage 接触抵抗 Contact Resistance 60 mΩ MAX 耐冲击性 Shock 耐湿性 Humidity 温度循环 Temperature Cycling 项目 Item 4.3.9 60 mΩ MAX DC 1mA 通电状态下；嵌合轴沿相互垂 外观 直的 6 个方向；以 490m/s2{50G}冲击； Appearance 各3次 瞬断 490m/s2{50G}，3 strokes in each X.Y.Z. Discontinuity axes. 适合 FPC/FFC 嵌合；40±2℃、相对湿 度 90-95%的空气中；放置 96 小时；再 回到室温中 0.5 小时内测定 Temperature：40±2℃ Relative Humidity：90-95% Duration：96 Hours 4.3.8 接触抵抗 Contact Resistance 耐盐雾性 Salt Spray 适合 FPC/FFC 嵌合；-55±3℃ 30 分钟； 常温常湿 10-15 分钟；85±2℃ 30 分 钟；常温常湿 10-15 分钟，循环 5 次。 5 cycles of： a) -55±3℃ 30 minutes b) 85±2℃ 30 minutes 条 件 Test Condition 适合 FPC/FFC 嵌合；35±2℃、5±1% 的盐水喷雾 48 小时；试验后常温水 洗；再室温干燥。 48 ± 4 hours exposure to a salt spray from the 5±1% solution at 35±2℃. 1 ms MAX. 规格 Requirement 外观 Appearance 无损坏、腐蚀 No Damage 接触抵抗 Contact Resistance 60 mΩ MAX 第 4 页 共 4 页 4.3.10 4.3.11 4.3.12 4.3.13 耐亚硫酸 SO2 Gas 耐氨性 NH3 Gas 可焊性 Solder ability 耐焊接热 Resistance to Soldering heat 适合 FPC/FFC 嵌合；40±2℃、50± 5ppm 的亚硫酸中放置 24 小时 24 hours exposure to 50 ± 5ppm. SO2 gas at 40±2℃. 适合 FPC/FFC 嵌合；浓度为 28%的氨 水容器中；放置 40 分钟。 40 minutes exposure to NH3 gas evaporating from 28% Ammonia solution 端子前端基准面 0.2mm 处浸入 245± 5℃的锡槽中；历时 2±0.5 sec。 Soldering Time：2±0.5 sec. Soldering Temperature：245±5℃ 0.2 mm from terminal tip 在 245±5℃热风炉中经 30±5sec 条 件下，至少进行 5 次。 Soldering Time：30±5 sec. Soldering Temperature：245±5℃ 接触抵抗 Contact Resistance 60 mΩ MAX 外观 Appearance 无损坏 No Damage 接触抵抗 Contact Resistance 60 mΩ MAX 沾敷性 Solder Wetting 沾敷面积 95%以上 外观 Appearance 无损坏、变形 No Damage ( ) ：参考规格 Reference Standard { } ：参考单位 Reference Unit 【5】外观形状、寸法及材质 PRODUCT SHAPE,DIMENSIONS AND MATERIALS 图面参照 Refer to the drawing. 主体 锁扣 端子 焊片 备注 名 称 NAME Main body Housing Lock Sit uip Contact Remark 材 质 MATERIALS LCP UL 94V-0 LCP UL 94V-0 磷青铜 Phosphor Bronze 磷青铜 Phosphor Bronze 金属表面镀锡
