XLSEMI
Datasheet
2.1A 100KHz 100V降压型DC-DC转换器
XL7056
特点
描述
8V至80V工作电压范围
最大占空比85%
DC-DC转换器,固定100KHz开关频率,可
最小压差2.0V
提供最高2.1A输出电流能力,低纹波,出色
输出电压从1.25V至20V可调
的线性调整率与负载调整率。XL7056内置
5V输出时最大2.1A输出电流
固定频率振荡器与频率补偿电路,简化了电
15V输出时最大1.2A输出电流
路设计。
固定100KHz开关频率
最大输出功率小于20W
内置高压功率MOSFET
效率高达93%
出色的线性与负载调整率
内置限流功能
内置输出短路保护功能
TO263-7L封装
XL7056 是 一 款 高 效 、 高 压 降 压 型
PWM 控 制 环 路 可 以 调 节 占 空 比 从
0~85%之间线性变化。
应用
电动车控制器供电
通信

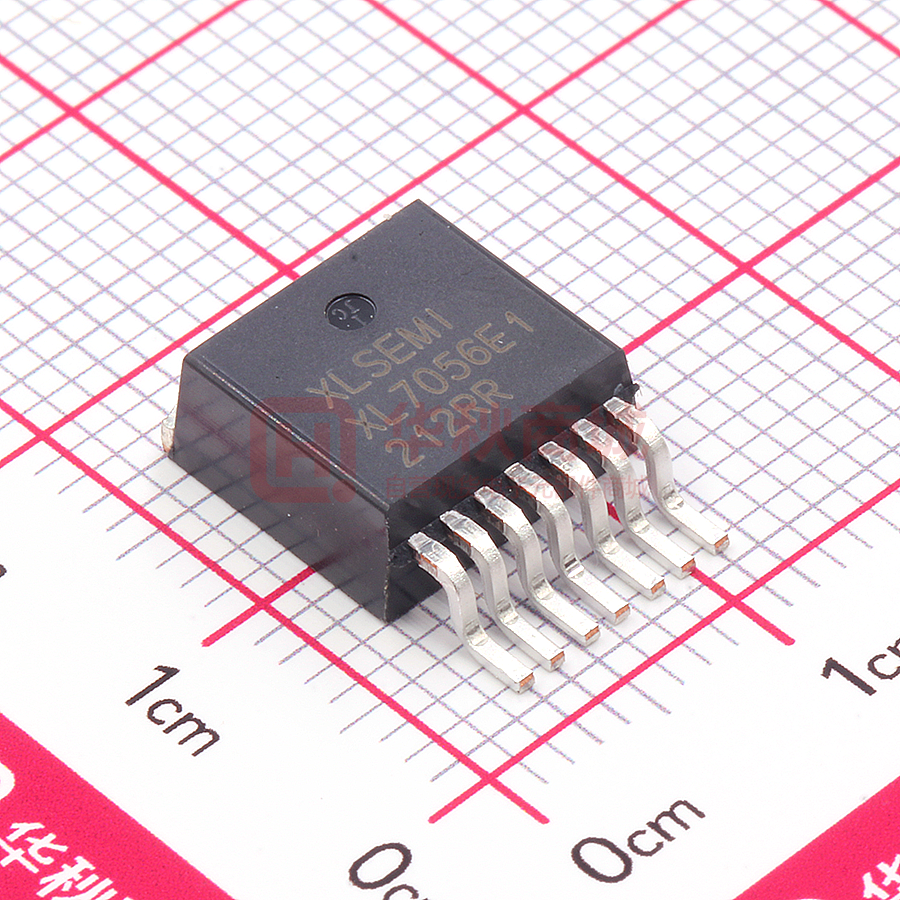

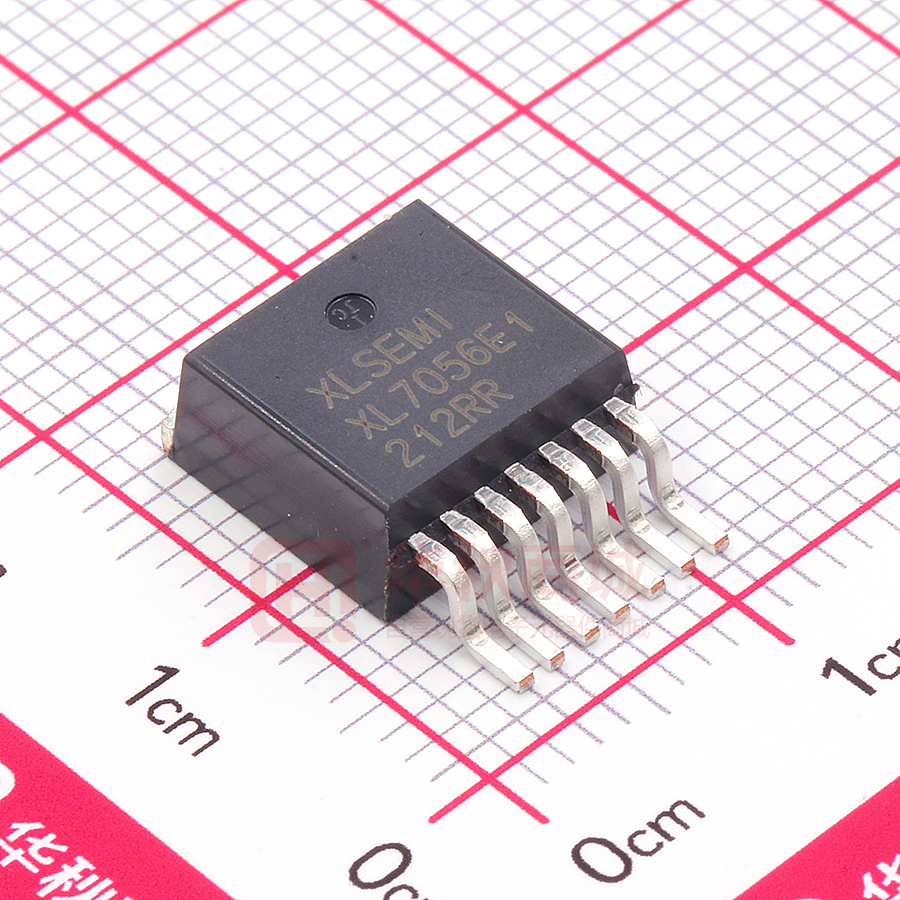

图 1. XL7056 封装
Rev 1.3
www.xlsemi.com
1
XLSEMI
Datasheet
2.1A 100KHz 100V降压型DC-DC转换器
XL7056
引脚配置
TO263-7L
7
6
5
4
3
2
1
VIN
VC
CSP
SW
CSN
FB
GND
Metal Tab SW
图 2. XL7056 引脚配置
表 1.引脚说明
引脚号
引脚名
1
GND
2
FB
3
4
5
CSN
SW
CSP
6
VC
7
VIN
描述
接地引脚。
反馈引脚,通过外部电阻分压网络,检测输出电压进行调
整。参考电压为 1.25V。
电流检测负端。
功率开关输出引脚。
电流检测正端。
内部电压调节旁路电容,需要在 VC 与 VIN 之间并联 1uF 电
容。
电源输入引脚,支持 DC8V~80V 范围电压输入,需要在 VIN
与 GND 之间并联电容以消除噪声。
Rev 1.3
www.xlsemi.com
2
XLSEMI
Datasheet
2.1A 100KHz 100V降压型DC-DC转换器
XL7056
方框图
VC
75mV
Bias current &
Start Up
UVLO
1.25V Voltage Reference
VIN
EA
EA
FB
COMP
CSP
CSN
RS Latch and Driver
SW
Oscillator
100K/25K
OCS
OCS
GND
图 3. XL7056 方框图
典型应用
VIN
VIN
10V~80V
CIN
100uF
/100V
CSN
3
SW
XL7056
VC
R3
0.035Ω 1%
L1 100uH/3A
4
7
CC
105
C1
104
CSP
5
6
2
1
GND
D1
FSV10150
C2
105
FB
COUT
220uF
/16V
R2
10K
1%
CFF
10nF
VOUT
5V/0~2.1A
R1
3.3K
1%
INPUT 10V~80V
OUTPUT 5V/0~2.1A
VOUT=1.25*(1+R2/R1)
R3 用于限制最大输出电流,当 VOUT≤5V 时,R3 选择 0.035 欧姆;当 VOUT>5V 时,R3 选择 0.055
欧姆。
图 4. XL7056 系统参数测量电路
Rev 1.3
www.xlsemi.com
3
XLSEMI
Datasheet
2.1A 100KHz 100V降压型DC-DC转换器
XL7056
订购信息
产品型号
打印名称
封装方式
包装类型
XL7056E1
XL7056E1
TO263-7L
800 只每卷
XLSEMI 无铅产品,产品型号带有“E1”后缀的符合 RoHS 标准。
绝对最大额定值(注 1)
参数
符号
值
单位
输入引脚电压
VIN
-0.3至100
V
反馈引脚电压
VFB
-0.3至5
V
输出开关引脚电压
VSW
-0.3至VIN
V
PD
内部限制
mW
RJA
30
ºC/W
最大结温
TJ
-40至150
ºC
操作结温
TJ
-40至125
ºC
贮存温度范围
TSTG
-65至150
ºC
引脚温度(焊接10秒)
TLEAD
260
ºC
>3000
V
功耗
热阻 (TO263-7L)
(结到环境,无外部散热片)
ESD (人体模型)
注 1: 超过绝对最大额定值可能导致芯片永久性损坏,在上述或者其他未标明的条件下只做
功能操作,在绝对最大额定值条件下长时间工作可能会影响芯片的寿命。
Rev 1.3
www.xlsemi.com
4
XLSEMI
Datasheet
2.1A 100KHz 100V降压型DC-DC转换器
XL7056
XL7056 电气特性
Ta = 25℃;除非特别说明。
符号
参数
条件
最小值
典型值
最大值
单位
1.225
1.25
1.275
V
-
95
-
%
-
94
-
%
-
93
-
%
-
92
-
%
-
91
-
%
图 4 的系统参数测量电路
VFB
反馈电压
ŋ
效率
ŋ
效率
ŋ
效率
ŋ
效率
ŋ
效率
Vin =20V 至 80V, Vout=15V
Iload=0.5A
Vin=24V, Vout=15V
Iout=1.2A
Vin=36V, Vout=15V
Iout=1.2A
Vin=48V, Vout=15V
Iout=1.2A
Vin=60V, Vout=15V
Iout=1.2A
Vin=72V, Vout=15V
Iout=1.2A
电气特性(直流参数)
Vin = 48V,GND=0V,Vin与GND之间并联47uf/100V电容;Iout=0.2A,Ta = 25℃;其他任
意,除非特别说明。
参数
输入电压
输入欠压保护电压
静态电源电流
振荡频率
符号
条件
最小值
典型值
Vin
Vin_uvlo
Iq
最大值
单位
80
V
6
VFB=2V
Fosc
75
开关电流限值
IL
VFB=0
R3=0.035Ω
MOS 导通电阻
Rdson
VIN=48V
ISW=1.0A
Rev 1.3
V
2.1
5.0
mA
100
135
KHz
2.3
A
260
mohm
www.xlsemi.com
5
XLSEMI
Datasheet
2.1A 100KHz 100V降压型DC-DC转换器
XL7056
典型性能特性
Quiescent Supply Current VS Temperature
Quiescent Supply Current(mA)
5
VIN=48V
4
3
2
1
0
-50
-25
0
25
50
75
100
125
Temperature(℃)
图 5. 静态电流曲线
Feedback Voltage Change VS Temperature
3.0
Feedback Voltage Change(%)
2.5
2.0
VIN=48V,VOUT=5V,IOUT=0.1A
Normalized at TA=25℃
1.5
1.0
0.5
0.0
-0.5
-1.0
-1.5
-2.0
-2.5
-3.0
-50
-25
0
25
50
75
100
125
Temperature(℃)
图 6. 反馈电压变化曲线
Rev 1.3
www.xlsemi.com
6
XLSEMI
Datasheet
2.1A 100KHz 100V降压型DC-DC转换器
XL7056
系统典型应用 (VOUT=15V,IOUT=0~1.2A)
VIN
CIN
100uF
/100V
VIN
20V~80V
CSN
3
4
SW
XL7056
VC
R3
0.055Ω 1%
L1 100uH/2A
7
CC
105
C1
104
CSP
5
D1
FSV10150
6
2
1
GND
C2
105
FB
R2
30K
1%
COUT
100uF
/35V
CFF
10nF
VOUT
15V/0~1.2A
R1
2.7K
1%
INPUT 20V~80V
OUTPUT 15V/0~1.2A
VOUT=1.25*(1+R2/R1)
图 7. XL7056 系统参数测量电路 (VIN=20V~80V,VOUT=15V,IOUT=0~1.2A)
Efficiency VS Output current
100
95
90
85
80
Efficiency(%)
75
70
65
60
VIN=24V,VOUT=15V,IOUT=0.1A~1.2A
VIN=36V,VOUT=15V,IOUT=0.1A~1.2A
VIN=48V,VOUT=15V,IOUT=0.1A~1.2A
VIN=60V,VOUT=15V,IOUT=0.1A~1.2A
VIN=72V,VOUT=15V,IOUT=0.1A~1.2A
55
50
45
40
35
30
25
20
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.2
Output current(A)
图 8. XL7056 系统效率曲线
Rev 1.3
www.xlsemi.com
7
XLSEMI
Datasheet
2.1A 100KHz 100V降压型DC-DC转换器
XL7056
系统典型应用(VOUT=5V,IOUT=0~2.1A)
VIN
CIN
100uF
/100V
VIN
10V~80V
CSN
3
SW
XL7056
VC
R3
0.035Ω 1%
L1 100uH/3A
4
7
CC
105
C1
104
CSP
5
D1
FSV10150
6
2
1
GND
C2
105
FB
COUT
220uF
/16V
R2
10K
1%
CFF
10nF
VOUT
5V/0~2.1A
R1
3.3K
1%
INPUT 10V~80V
OUTPUT 5V/0~2.1A
VOUT=1.25*(1+R2/R1)
图 9. XL7056 系统参数测量电路(VIN=10V~80V,VOUT=5V,IOUT=0~2.1A)
Efficiency VS Output current
95
90
85
80
75
Efficiency(%)
70
65
60
55
50
45
40
35
30
VIN=12V,VOUT=5V,IOUT=0.1A~2.1A
VIN=24V,VOUT=5V,IOUT=0.1A~2.1A
VIN=36V,VOUT=5V,IOUT=0.1A~2.1A
VIN=48V,VOUT=5V,IOUT=0.1A~2.1A
VIN=60V,VOUT=5V,IOUT=0.1A~2.1A
VIN=72V,VOUT=5V,IOUT=0.1A~2.1A
25
20
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.1
Output current(A)
图 10. XL7056 系统效率曲线
Rev 1.3
www.xlsemi.com
8
XLSEMI
Datasheet
2.1A 100KHz 100V降压型DC-DC转换器
XL7056
系统典型应用(VOUT=3.3V,IOUT=0~2.1A)
VIN
CIN
100uF
/100V
VIN
8V~80V
CSN
3
SW
XL7056
VC
R3
0.035Ω 1%
L1 100uH/3A
4
7
CC
105
C1
104
CSP
5
D1
FSV10150
6
2
1
GND
C2
105
FB
COUT
220uF
/16V
R2
13.7K
1%
CFF
10nF
VOUT
3.3V/0~2.1A
R1
8.2K
1%
INPUT 8V~80V
OUTPUT 3.3V/0~2.1A
VOUT=1.25*(1+R2/R1)
图 11. XL7056 系统参数测量电路(VIN=8V~80V, VOUT=3.3V, IOUT=0~2.1A)
Efficiency VS Output current
90
85
80
75
70
Efficiency(%)
65
60
55
50
45
40
35
30
25
VIN=12V,VOUT=3.3V,IOUT=0.1A~2.1A
VIN=24V,VOUT=3.3V,IOUT=0.1A~2.1A
VIN=36V,VOUT=3.3V,IOUT=0.1A~2.1A
VIN=48V,VOUT=3.3V,IOUT=0.1A~2.1A
VIN=60V,VOUT=3.3V,IOUT=0.1A~2.1A
VIN=72V,VOUT=3.3V,IOUT=0.1A~2.1A
20
15
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.1
Output current(A)
图 12. XL7056 系统效率曲线
Rev 1.3
www.xlsemi.com
9
XLSEMI
Datasheet
2.1A 100KHz 100V降压型DC-DC转换器
XL7056
物理尺寸
TO263-7L
E
A
H1
A1
D
H
B1
C
B
字符
A
A1
B
B1
C
D
E
e
H
H1
e
Dimensions In Millimeters
Min
Max
4.25
4.55
1.20
1.40
0.50
0.70
0.58
0.84
0.40
0.60
9.05
9.45
9.80
10.20
1.27(BSC)
14.65
15.35
0.80
1.20
Rev 1.3
Dimensions In Inches
Min
Max
0.167
0.179
0.047
0.055
0.020
0.028
0.023
0.033
0.016
0.024
0.356
0.372
0.386
0.402
0.050(BSC)
0.577
0.604
0.031
0.047
www.xlsemi.com
10
XLSEMI
Datasheet
2.1A 100KHz 100V降压型DC-DC转换器
XL7056
重要申明
XLSEMI 保留在任何时间、在没有任何通报的前提下,对所提供的产品和服务进行更
正、修改、增强的权利。XLSEMI 不对 XLSEMI 产品以外的任何电路使用负责,也不提供
其专利权许可。
XLSEMI 对客户应用帮助或产品设计不承担任何责任。客户应对其使用 XLSEMI 的产
品自行负责。为尽量减小客户产品和应用相关的风险,客户应提供充分的设计与操作安全
措施。
XLSEMI 保证其所销售的产品性能符合 XLSEMI 标准保修的适用规范,仅在 XLSEMI
保证的范围内,且 XLSEMI 认为有必要时才会使用测试或者其他质量控制技术。除非政府
做出了硬性规定,否则没有必要对每种产品的所有参数进行测试。
对于 XLSEMI 的产品手册或数据表,仅在没有对内容进行任何篡改且带有相关授权、
条件、限制和声明的情况下才允许进行复制。在复制信息的过程中对内容的篡改属于非法
的、欺诈性商业行为。XLSEMI 对此类篡改过的文件不承担任何责任。
有关最新的产品信息,请访问 www.xlsemi.com。
Rev 1.3
www.xlsemi.com
11
