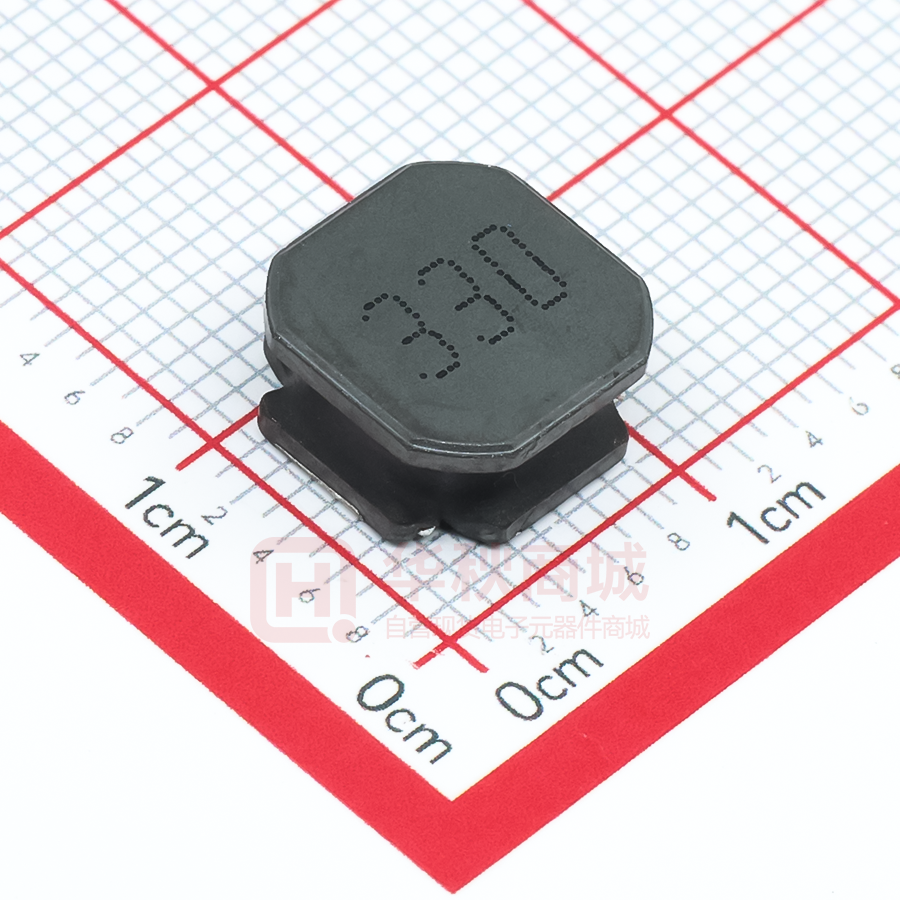

SNR.1050.TYD330MT00

深圳市索瑞达电子有限公司 承 认 书 SPECIFICATION FOR APPROVAL 客 户 名 称： Customer Name： 客 户 料 号: Customer P/N: 产 品 名 称： Product Name: 功率电感 索 瑞 达 料 号： Sorede P/N: SNR.1050.TYD330MT00 客户承认印章 制造厂商 Approval Signet Manufacturer 拟制 黄小香 Draft 审核 符妃团 Check 日期 Date 2021‐01‐22 日期 Date 地址:深圳市观澜镇福城街道新塘村8号源创园陆号A6栋3楼. Address:3Rd Floor, Building A6, Yuanchuangyuanlu, No. 8 Xintang Village, Fucheng Street, Guanlan Town, Shenzhen. 电话 Tel: 0755-29803356 传真 Fax: 0755-29803506 电子邮件 E‐mail: sorde@vip.163.com 网址 http// www.szsorede.com 修 改 履 历 表 Modify Resume 修改日期 修改明细 修改后版本号 Date modified Modify Details Version No. 2021-01-22 文件新制订 File formulation A 文件编号 File Number 版本号 Version Number SRD-WI-13258 A 1、外形尺寸 Dimension ： 页码 page 1/8 单位Unit：mm A 10.0±0.3 B 10.0±0.3 C 5.0Max. D 6.4Ref E 6.2Ref F 2.0Ref G 5.5Ref H 4.2Ref 2、产品品名构成 Product Spec. Model SNR 1050T Y D – 330 M a b c d e ▶ Lettering direction f a：系列名称Series name b：产品尺寸Product dimensions（A x B x C） Z: c：密封方式Sealing way (L：冷封Cold seal Y：热封Heat seal) d：印字方向 Lettering direction ▶ F: e: 电感值Inductance Value (1R0:1.0uH; 100: 10uH; 101:100uH) f: 电感公差Inductance Tolerance (K:10% ; M:20% ; N:30%) D: 3、结构Structure 4、材料清单MATERIAL LIST NO. PARTS 1 CORE 2 WIRE 3 ADHESIVE 4 SOLDER *NA:NOT APPLICABLE. MATERIAL SPECIFICATIONS SR40H DNR10-10-4.8-5.2PAI F=2.6 T=0.5(t8) OR EQUIVALENT G1 P180 OR EQUIVALENT E-500AH（胶水）+ FSC4(合金粉) OR EQUIVALENT Sn99.3-Cu0.7 OR EQUIVALENT UL FILE NO. TEMP. CLASS NA NA E258243 180℃ NA NA NA NA 文件编号 File Number 版本号 Version Number SRD-WI-13258 A 页码 page 2/8 5、电性能参数表 Electrical Characteristics List 规格型号 Part NO. 电感量 Tolerance (uH) 测试频率 Test Freq. (kHz/v) 直流电阻 DCR (Ω)Max 饱和电流 Isat (A) 线径WIRE (φ/mm) 圈数TS (Ref) SNR.1050.TYD330MT00 33 100/0.25 0.104 4.00 0.37 21.5 ※公差Tolerance：N:±30%、M:±20%、K:±10%. ※工作温度Operating temperature rang：-40 ℃ to +125℃（Including Self-heating） ※储存温度Storage termperature rang：-40 ℃ to +125℃ Isat电流：指使电感量比初始值下降30%（ The rated DC current is that which cause at 30% inductance reduction from the initial value ）。 文件编号 File Number 版本号 Version Number SRD-WI-13258 页码 page A 3/8 6、产品包装 Packaging 1）载带包装示意图 Tape packing diagram ITEM W A0 B0 K0 P E F D0 P0 P2 T DIM 24.00 10.40 10.40 5.20 16.00 11.5 1.75 1.50 4.00 2.00 0.40 TOLE ±0.3 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 +0.1 ±0.1 ±0.1 ±0.05 2）卷盘包装示意图 Tape packing diagram 3）卷盘包装示意图 Tape packing diagram A 330±0.5 B 100±0.5 C 13.5±0.5 W 24.5±0.5 文件编号 File Number SRD-WI-13258 版本号 Version Number A 页码 page 4）剥离强度要求Peeling required ①F 力大小：20～100g； ②面带剥离角度：165°～180°。 5）包装数量 Packing quantity 项目 (Project) 数量（PCS） 尺寸规格（Size:mm） 盘(Reel) 800 13″ 内盒 (Inner box) 外箱 (Out box) 1600 340mm*340mm*65mm 3200 360mm*360mm*160mm 4/8 文件编号 File Number 7. SRD-WI-13258 版本号 Version Number A 页码 page 5/8 文件编号 File Number SRD-WI-13258 版本号 Version Number A 页码 page 6/8 文件编号 File Number SRD-WI-13258 版本号 Version Number A 页码 page 7/8 文件编号 File Number SRD-WI-13258 版本号 Version Number A 页码 page 8、注意事项 Note ①本承认书保证我司产品作为一个单体时的质量情况。当我司产品被安装到贵司产品上时，请保证 贵司的产品已根据贵司的规范进行了有效评估和确认。 This product specification guarantees the quality of our product as a single unit. Please make sure that your product is evaluated and confirmed against your specifications when our product is mounted to your product. ②如果贵司对我司产品的使用已超过了本承认书所界定的产品功能，那么对于由此引发的失效， 我司将不予保证。 We cannot warrant against failure caused by any use of our product that deviates from the intended use as described in this product specification. ③为了保持终端电极的焊接性，并使包装材料保持良好状态，必须控制储存区的温度和湿度。 To maintain the solderabilty of terminal electrodes and to keep the packing material in good condition,temperature and humidity in the storage area shouid be controlled. ※建议的条件：‐10 ~ +40℃，30~70%RH。 Recommended conditions: ‐10 ~ +40℃，30~70%RH. ※储存超过六个月的，应在实际使用前进行焊接检验。 In case of storage over 6 months,soldrability shall be checked before actual usage. ※即使在理想的储存条件下，产品的可焊性也随着时间的推移而降低。因此，产品应从交货时算起， 建议8个月之内使用完。 Even under ideal storage conditions, the weldability of the product decreases over time. therefore, the product should be From the time of delivery, it is recommended that it be used within 8 months. ④本承认书在客户收到30 天之内，必须签章返回，逾期视为默认。 The Specification Approval should be sent back to the supplier with customer`schop on it within 30 days after receiving it, or we will take it as approved by customer`s automatically. ⑤如有特殊规格要求，请事前联络我司技术部人员。 In case of special specifications please contact our technical department prior staff. 8/8
