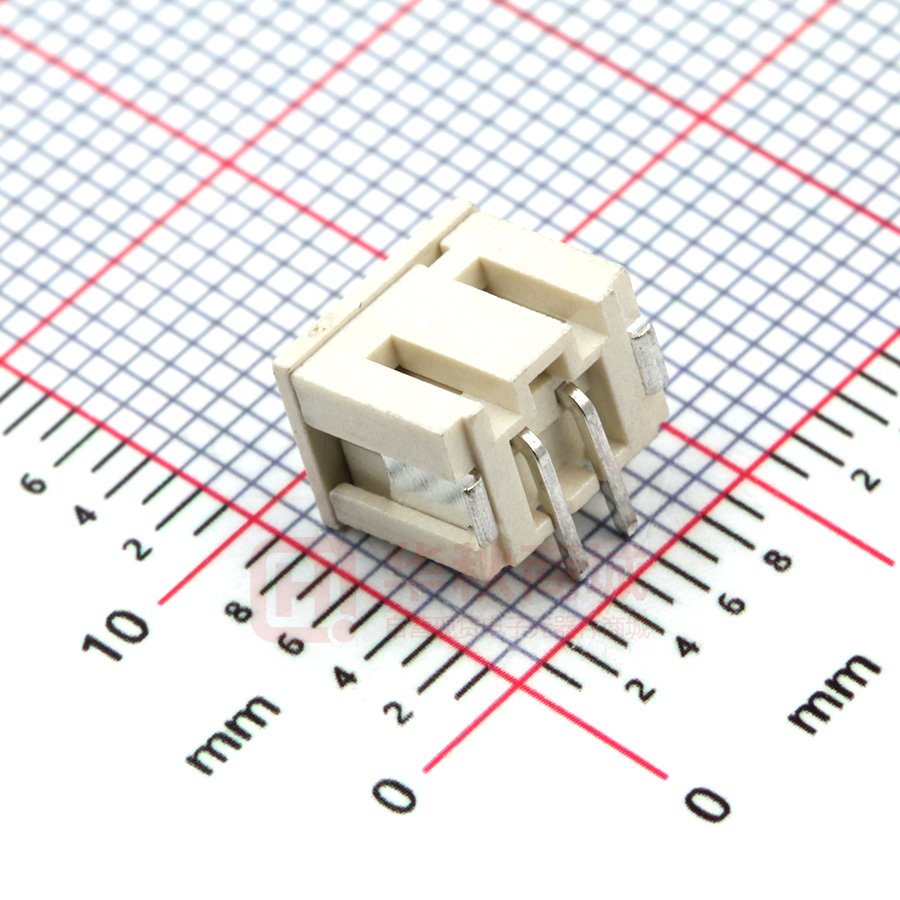

2.0-2P LT

深圳市首韩科技有限公司 SHENZHEN SHOUHAN TECHNOLOGYCO.,LTD Tel: 0755-27597601 Fax: 0755-27597491 认 FOR APPROVAL 限 公 SPECIFICATION 书 司 承 2.0-2P立贴 科 首韩型号： 技 有 客户 Customer： 厂家型号： 韩 2.0-2P LT 市 首 贵公司承认印 Approal slgnatures 签 章/Signatures 深 圳 料 号/Part No. 日期 Date: 拟制/Drawn 李春风 审核/Check 张栋 批准/Approved 罗孝金 1 深圳市首韩科技有限公司 1、 SCOPE: (适用范围) 1.1 This specification covers production and inspection of Connector. 本规范内容适用于本公司普通系列型条形连接器（针座）产品的生产与检验. 2、 USE CONDITION: 2.1 (使用条件) Ambient temperature Range:-25℃～+85℃ 2.2 司 环境温度：-25℃～+85℃ Applicable Wire Sizes:AWG#28～#32 2.3 公 适用线规：AWG#28～#32 Applicable PC board thickness:0.6~1.2mm 3、 Appearance and Dimension:（外观及尺寸） Appearance:Product surface without defect、dirt、crack、and mechanical damang, 技 有 3.1 限 适用 PC 板厚度：0.6~1.2 mm Contact without rust,plating not oxided and not peeled. 产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层 氧化、脱落等现象. Dimension:According to drawings 科 3.2 外形尺寸：依照附图 Exchangable:Exchangable with same specification products. 韩 3.3 互换性：相同规格应能互换 Terminal 端子 市 首 4、Material: Housing 孔 座 Plastic 塑 壳 材 料 深 圳 P/N 零件名称 OpeningWafer 开口针座 Lips Wafer 闭口针座 Tiepian Wafer 卧贴针座 立贴针座 Type 类 型 Material 材 料 Finish 表面处理 Contact 插 簧 Phosphor bronze 锡青磷铜 厚 0.15mm Tin Plating:3~4μm 镀锡：3~4μm Contact 插 针 Plastic 塑 壳 Contact 插 针 Plastic 塑 壳 Contact 插 针 Solder tabs 焊护耳 Plastic 塑 壳 Nylon66 UL94V-0 Phosphor bronze 锡青磷铜 厚 0.30mm Nylon46 UL94V-0 Phosphor bronze 锡青磷铜 厚 0.30mm PBT UL94V-0 Phosphor bronze 锡青磷铜 厚 0.30mm Phosphor bronze 锡青磷铜 厚 0.25mm Nylon46 UL94V-0 Expiain 说 明 Color:White 颜色：白色 Tin Plating:3~4μm 镀锡：3~4μm Color: Beige 颜色：米色 Gold Plating:3~4μ〃m 镀金：3~4μ〃m Color: White 颜色：白色 Tin Plating:3~4μm 镀锡：3~4μm Tin Plating:3~4μm 镀锡：3~4μm Color: Beige 颜色：米色 RoHS Comp liant 深圳市首韩科技有限公司 5、Electriacl Performance: 电 气 性 能 N0. 序号 Ltem 项 目 Requirement 技术要求 Voltage Rated 额定电压 100V AC DC 5.2 Current Rated 额定电流 2A AC DC 5.3 Contact Resistance 接触电阻 5.4 Insulation Resistance 绝缘电阻 5.5 Dielectric Strength 耐 压 公 ≤10 mΩ 限 ≥1000 MΩ ≥800V AC/minute 技 有 6、Mechanical Performance: 机 械 性 能 Ltem 项 目 6.1 Male contact Retention force PIN 针固定力 6.2 Female contactRetention force 端子固定力 韩 市 首 ≥15N per pin ≥15N per pin Plug-in force 插入力 ≤3N Plug-out force 拔出力 ≥0.5N 圳 6.4 Requirement 技术要求 科 N0. 序号 6.3 司 5.1 深 7、Endurance Characteristics: 环 境 性 能 N0. Ltem 序号 项 目 7.1 Requirement 技术要求 Time:2.5±0.5S 时间：2.5±0.5S Soldering rest 可焊性 Temperature:260±5℃ 温度：260±5℃ Area of Soldering: ≥95% 焊锡面积：≥95% per pin per pin 深圳市首韩科技有限公司 Time:5±1S 时间:5±1S Temperature:260±5℃ 温度：260±5℃ Resistance to soldering Heat 耐焊接热 公 Appearance:N0 Damage 外观：无损坏 Time:96h 时间：96 小时 Temperature:+85±3℃ 温度：+85±3℃ 限 Heat test 耐热性 Appearance:N0 Damage 外观：无损坏 技 有 7.3 司 7.2 韩 Cold test 耐冷性 科 Contact resistance: ≤20 mΩ 接触电阻：≤20 mΩ Time:48h 时间：48 小时 圳 市 首 7.4 Appearance:N0 Damage 外观：无损坏 Contact resistance: ≤20 mΩ 接触电阻：≤20 mΩ Low temperature:-25±3℃ 低温：-25±3℃ High temperature:-85±3℃ 高温：-85±3℃ 深 7.5 Temperature:-25±3℃ 温度：-25±3℃ Temperature Cycling 温度循环 For 5 cycles.test after keeping in Normal Condition for 30 min. 5 次循环后，放置在正常环境中 30 分钟，在进 行测试 Appearance: N0 Damage 外观：无损坏 Contact resistance: ≤20 mΩ 接触电阻：≤20 mΩ 深圳市首韩科技有限公司 Temperature:60±2℃ 温度：60±2℃ Tim:96h 时间：96 小时 Appearance:N0 Damage 外观：无损坏 lnvariab lenes humidity 恒定湿热 公 7.6 司 Relative humidity:90%-96% RH 相对湿度：90%-96% RH 限 Contact resistance: ≤20 mΩ 接触电阻：≤20 mΩ 深 圳 7.7 市 首 韩 科 技 有 lnsulation Resistance: ≥100MΩ 绝缘电阻：≥100 MΩ Salt Spray 盐雾试验 Salt concentration: 5±1% 浓度：5±1% Temperature:35±2℃ 温度：35±2℃ Tim:16±2h 时间：16±2 小时 After salt is removed by running wafer and A drop is removed ,it is measured. 把试验样品从试验箱顶悬挂下来，采用浓度（ 5±1）%的氯化钠溶液，连续雾化 16 小时，试 验后用流动的蒸馏水轻轻洗去表面沉积物，在 常温常驻湿条件下恢复 1-2 小时，外观无损伤 Appearance:N0 Damage 外观：无损坏 Contact resistance: ≤20 mΩ 接触电阻：≤20 mΩ 深圳市首韩科技有限公司 8、Packaging Transportation Storage 包装、运输、贮存 8.1 Packaging 司 包装 （1） The packing of plastic inner is the plastic bag,the packing of inner terminal is panel 公 mounting attach material packing, marked with product name, specification model, quantity, date in produced. 限 塑件内包装为塑料袋，端子内包装为盘装带料包装，装（贴）入合格证，注明产品名称、 规格型号、数量生产日期 技 有 （2） Exterior package is carton, facing the packing list, the packing list marked with product name, specificcation model, quantity, date of dispatch. 外包装为纸箱，贴装箱单、装箱单上注明产品名称、规格型号、数量、出货日期 科 （3） The product in the box must not rock. Transportation 运输 市 首 8.2 韩 产品在箱内不晃动 Allow for any way transportation, can’t get wet and mechanical in jury. 圳 允许用任何方式运输，勿淋湿及机械性损伤 8.3 Storage 深 贮存 The connector of packing finished should be in the ambient temperature between-10℃ to+40℃, Relative humidity≤80%. To store in storehouse does not have acidic, alkaline air and other corrosive gas in the ambient air. 包装完毕的连接器应在环境温度为-10℃~+40℃，相对湿度≤80%，周围空气中没有酸性， 碱性及其它腐蚀性气体的库房中贮存 司 公 限 有 科 技 韩 首 市 圳 Contact resistance：≤10mΩ Insulation resistance：≥1000MΩ Rated voltage：100 V AC DC Rated current：2.0 A AC DC Withstand Voltage：800V AC/minute Temperature Range:-25℃～ +85℃ SPECIFICATION 1 2 3 4 5 6 B 4.80 6.80 8.80 10.80 12.80 14.80 16.80 18.80 20.80 22.80 24.80 26.80 28.80 30.80 32.80 C 8.00 10.00 12.00 14.00 16.00 18.00 20.00 22.00 24.00 26.00 28.00 30.00 32.00 34.00 36.00 Dimensions(mm) 深 SUGGESTED PCB LAYOUT (COMPONENT SIDE) Circuits A 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.00 22.00 24.00 26.00 28.00 30.00 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 深圳市首韩科有限公司 李春风 张栋 罗孝金
