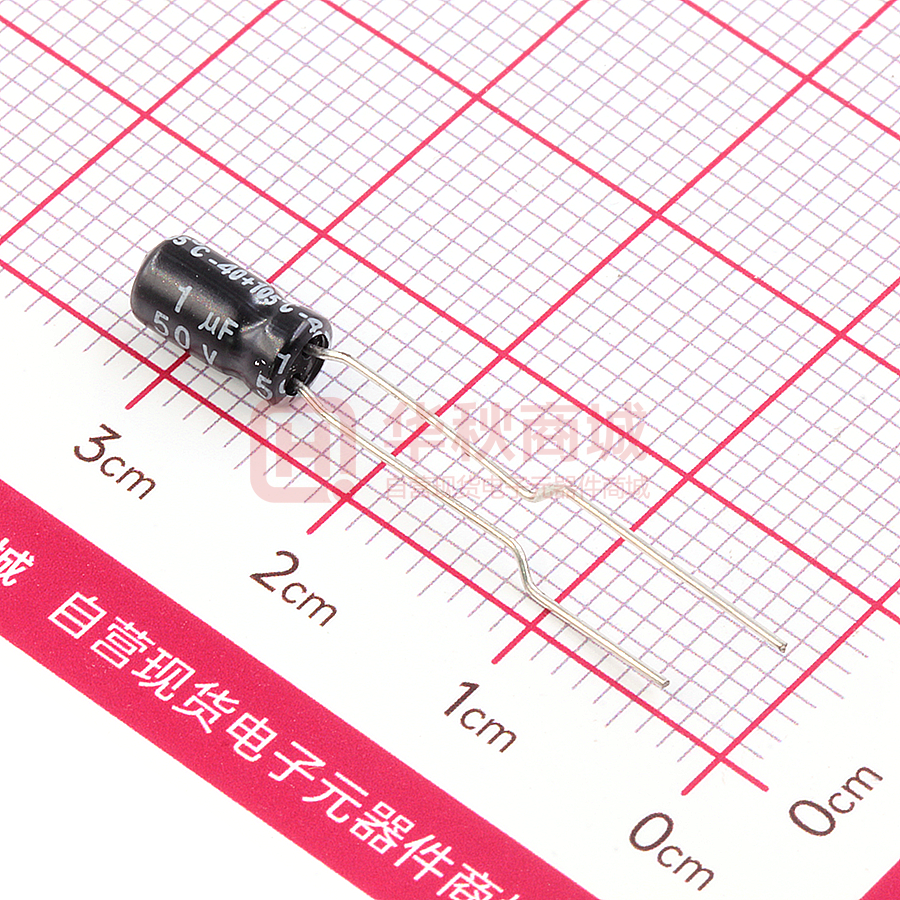

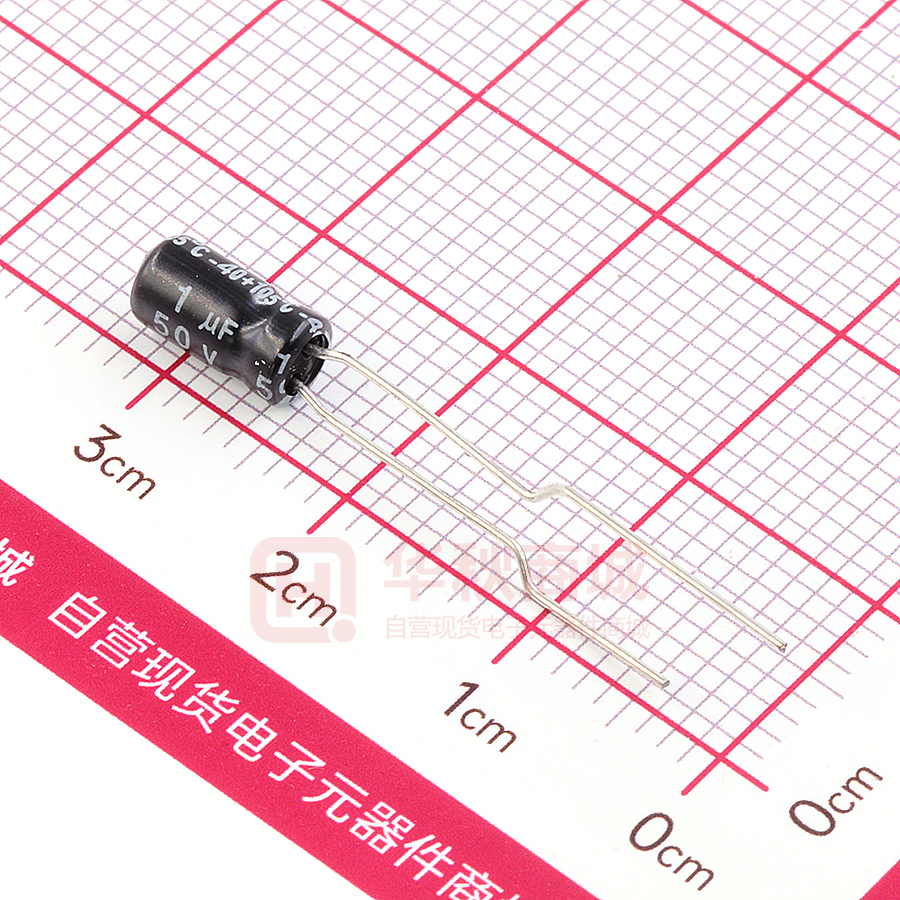

XSH105M050T4A5B07A

安远县鑫富晶电子科技有限公司 安远县鑫富晶电子科技有限公司 承 认 书 APPROED SHEET 品名（Description）： 系列规格（Series）： 铝电解电容器 ELECTROLYTIC CAPACITORS S7 1Uf/50V 4*7 距 2.5mm XSH105M050T4A5B07A 编带脚 客户： 深圳市华秋电子有限公司 承认栏 发行栏 APPROVED COLUMN APPROVED COLUMN (确认后敬请惠返一份) 地址： 江西省赣州市安远县产城新区 3 号地块 2.3.4 栋 电话：0797-3793369 制表：连晶晶 传真：0797-3793369 审核：邹建明 1 安远县鑫富晶电子科技有限公司 铝电解电容器样品规格表（主要参数） 规格 序 号 系列 容量 (uF) 电压 (V) 1 S7 1 50 尺寸 (mm) 4*7 脚距 F (mm) 容量 偏差 (%) 允许 最大 损耗角 DF(%) 允许最大 纹波电流 (mA rms/ 120HZ 105℃) 1.5 ±20 10 10 允许 阻抗 最大 ESR 漏电流 （Ω） LC(μA) 50 成型 方式 编带 2.5mm 2 3 4 5 注：1、电容量、损耗角测量条件为温度20±2℃, 频率120±12HZ，电压0.5Vrms +1.5~2.0V.DC。 2、漏电流测量条件为温度20±2℃，串联1kΩ±10Ω 的保护电阻，升到UR后2 分钟时读数，取较大者。 3、等效串联电阻（ESR）测量条件为温度20±2℃，频率100KHz，电平1.0V,测试夹具须靠近引线根部。 4、所有数据以承认书和实际的样品测试参数为准。 电容器的构成分解图示： 正箔、负箔、电解纸、正负导针、电气胶带(胶水)、电解液、胶粒 、铝壳、胶管。 序号 材料名称 功用 1 正、负极铝箔 存储电荷 2 正、负极导针 引出线 3 电解纸 绝缘(隔离)，并吸附电解液 4 电气胶带（胶水） 缠附芯子，使之不松散 5 电解液 电容器的真正负极; 也有修复铝箔氧化膜的作用 6 胶粒 绝缘、密封、固定芯子 7 铝壳 隔离保护、密封 8 胶管(套管) 标示、绝缘 2 安远县鑫富晶电子科技有限公司 105℃ 产品系列（SERIES）S7 1． 执行标准（Applicable Standard）： JISC 5141 2． 工作电压及温度范围（Operating Temperature Range）： 6.3V ~ 100 V， -40 ℃~ +105℃ 3. 标称容量范围（Normai Capacitance Rage） 0.1μF~15000μF 4. 额定电压和突破电压： 额定电压 Rated Voltage (V) 6.3 10 16 25 35 50 63 100 250 突破电压 Surge Voltage (V) 8 13 20 32 44 66 84 132 300 5. 漏电流（DC Leakage Current） 电容施加额定工作电压，2 分钟后，其漏电流 I≦ 0.01 CV or 3 μA （取最大值） Applying the rated DC voltage to the capacitor. The leakage current is measured at 2 minutes after the DC voltage across the capacitor reached the rated voltage. The leakage current shall not exceed the value below. (at 25℃) I≦ 0.01 CV or 3 μA, whichever is greater I : Leakage current (μA) C : Nominal capacitance (μF) V : Rated voltage (V) 6. 容量偏差（Capacitance Tolerance）： 容量允许偏差：-20 ~ +20% (at 20℃, 120Hz) The capacitance shall be within the following tolerance to the nominal capacitance. -20 ~ +20% (at 20℃, 120Hz) 7. 损失角（Tangent of Loss Angle (Tanδ)： 损失角满足下表要求，对于容量大于 1000μF 的产品，每超过 1000μF.，损失角增加 0.02。 Tanδ shall not exceed the value below. (at 20℃, 120Hz)，When nominal capacitance is over 1000μF. Tanδ shell be added 0.02 to the listed，value with increase of every 1000μF. 额定电压 Rated Voltage (V) 4 6.3 10 16 25 35 50 63 100 250 损失角 Tanδ 0.20 0.22 0.19 0.16 0.14 0.12 0.20 0.09 0.08 0.24 8. 温度特性（Temperature Characteristics） 电容器的阻抗特性满足下表要求。 Impedance ratio of the -25℃ or -40℃ value to the 25℃value shall not exceed the value below. (at 120Hz) Rated Voltage (V) 4 6.3 10 Z (-25℃) / Z (20℃) 6 4 3 Z (-40℃) / Z (20℃) 12 10 6 16 25 35 50 63 100 2 4 3 3 安远县鑫富晶电子科技有限公司 9. 寿命试验（Load Life） 电容器施加额定工作电压，105℃ 2000 小时后，冷却至 20℃，测试其特性满足下表要求。 The following specifications shall be satisfied when the capacitors are restored to 20℃，after the rated voltage is applied for 2000 hours at 105℃. 容量变化（Capacitance change） ≦ ±20% of the initial value 损失角（Tanδ ≦ 200% of the initial specified value ） 漏电流（Leakage current） Mechanical ≦ the initial specified value No leakage and undamaged 10. 高温储存试验（Shelf Life） 电容器不加电压，放置在 105℃，1000 小时后，冷却至 20℃，测试其特性满足下表要求。 The following specifications shall be satisfied when the capacitors are restored to 20℃，The capacitors shall be subjected to voltage treatment specified in item 4.4 of JIS C 5102，before the measurements. 容量变化（Capacitance change） ≦ ±20% of the initial value 损失角（Tanδ ≦ 200% of the initial specified value ） 漏电流（Leakage current） Mechanical ≦ the initial specified value No leakage and undamaged 11．标志（Marking） 电容器外表标志如下项目（套管表面） The following items shall be marked on each capacitor. (Note : White marking on black sleeve) Example( 直径大于 8 mm 的产品有防爆阀 Salfety vent more than 8 mm Dia product) 1) 最高工作温度 Maximum operating temperature 2) 安全装置 Safety device 3) 极性 Polarity 4) 标称容量 Nominal capacitance 5) 标称电压 Rated voltage 6) 商标 Manufacturer's identification mark 正面模 1uF 50V 1uF 50V 反面模 Xfjcap -40℃+105℃ Xfjcap -40℃+105℃ 4 安远县鑫富晶电子科技有限公司 12．外形图 Dimensions (mm) SLEEVE AL.CASE d F 0.5 L+ max. Safety vent ( 8 up) 6.3 is available by request 20 min. D+0.5max. 5 min. 13. 引线间距和引线直径(Lead Spacing and Wire Diameter) 10 12 ΦD 4 5 6 8 F 1.5 2.0 2.5 3.5 5.0 Φd 0.5 0.5 0.5 0.5 0.6 13 18 7.5 22 10 0.8 0.8 1.0 α 16 1.5 1.0 2.0 14. 纹波电流（Ripple Current Coefficients） 频率因子 Frequency Multipliers Freq.(Hz) 120 1K 10K 100K 0.1 ~ 180 0.4 0.75 0.9 1.0 220 ~ 560 0.5 0.85 0.94 1.0 1000 ~ 15000 0.85 0.95 0.98 1.0 Cap.(μF) 温度因子（Temperature Multipliers） Temp.(℃) WV 6.3 ~ 100 ≦ 75 85 1.40 1.00 5 安远县鑫富晶电子科技有限公司 客户料号 XSH105M050T4A5B07A 规格 1uF/ 50V 尺寸 出货商标 Xfjcap 出货数 10 PCS 抽样数 抽样计划 MIL-STD-105E II 级水准 严重缺陷：AQL=0%，主要缺陷：AQL=0.15%，轻微缺陷：AQL=0.65% 测试条件 测试频率： 120 HZ 100KHZ 测试阻抗 ESR 温度： 漏电测试电压： 50 V 26℃ 测试时间： 湿度： 4*7 10PCS 1 分钟 62% NO. 容量 CAP(uF) 损失角 DF(%) 漏电流 LC(uA) 阻抗 ESR(Ω) 脚距 （MM） 标准值 ±20% ≤10 ≤3 ≤ 1.5 1 1.01 2.2 0.15 2 1.02 2.1 3 1.03 2.0 0.12 4 0.99 1.9 0.11 5 0.98 1.8 0.12 6 0.99 1.9 0.13 7 1.01 2.1 0.14 8 1.00 2.0 0.12 9 1.03 2.2 0.11 10 1.02 2.1 0.12 备注 成型脚距 2.5mm 0.13 环保测试 依据 RoHS 质量要求：均质材料：Pb≤200ppm,Cd≤40ppm,Hb≤200ppm,Cr≤200ppm,PBB ≤200ppm,,PBDE≤200ppm,包装材料：Pb+ Cd+Hg+Cr+(VI)≤60ppm；电镀材质：电镀层不 得含有六价 Cr+. 环保性能 不含有 CMDC43 中规定的 I 级环境管理物质。 检验结论 审核 检验员 检验日期 邹建明 连晶晶 2023-05-15 OK 6
