BAT54A

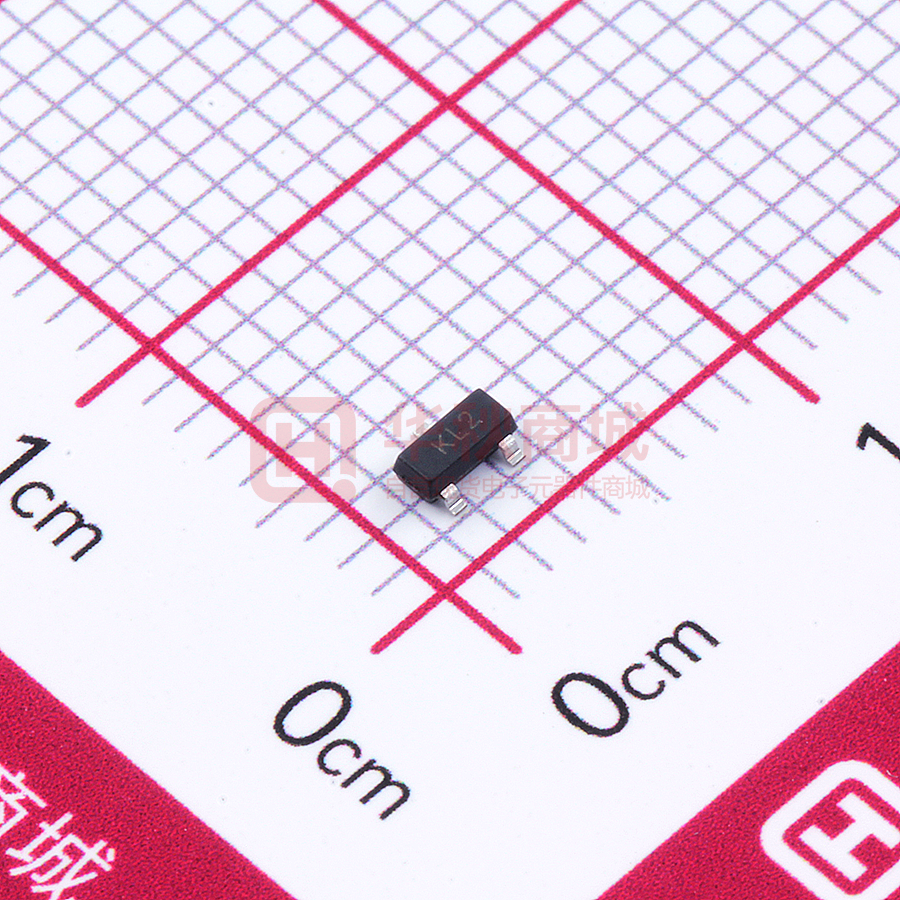

BAT54A 一、Features 产品特性 KL2 印字 marking：KL2 MAXIMUM RATINGS(Ta=25℃) 最大额定值 CHARACTERISTIC 特性参数 Reverse Voltage Symbol 符号 Rating 额定值 Unit 单位 VR 30 Vdc IF 200 mAdc 反向电压 Peak Forward Current 正向峰值电流 THERMAL CHARACTERISTICS 热特性 CHARACTERISTIC 特性参数 Symbol 符号 Max 最大值 Unit 单位 Total Device Dissipation FR-5 Board(1) TA=25℃ PD 225 mW Total Device Dissipation Alumina Substrate,(2) TA=25℃ 总耗散功率 氧化铝衬底 PD 300 mW Junction and Storage Temperature结温和储存温度 TJ, Tstg 150， -55 ~150 ℃ 1. FR-5=1.0×0.75×0.062in, printed-circuit board. 2. Alumina=0.4×0.3×0.024in, 99.5%alumina ELECTRICAL CHARACTERISTICS 电特性 (TA=25℃unless otherwise noted 如无特殊说明，温度为 25℃) Symbol Test Condition Characteristic 特性参数 符号 测试条件 Min 最小值 Type 典型值 Max 最大值 Unit 单位 Reverse Voltage Leakage Current 反向漏电流 IR VR=25Vdc — — 1.0 µA Reverse Breakdown Voltage 反向击穿电压 V(BR) IBR=10μAdc 30 — — Vdc Forward Voltage 正向电压 VF IF=0.1mAdc IF=1.0mAdc — — — — 240 320 mV 第1页 共5页 BAT54A IF=10mAdc — — 400 IF=30mAdc — — 500 IF=100mAdc — — 1000 — — 10 pF — 5.0 ns Total Capacitance 电 容 CT VR=1V,f=1.0MHz Reverse Recovery Time 反向恢复时间 trr IF=IR=10mAdc, RL=100Ω Typical Performance Characteristics Fig.1 IF—VF Fig.2 IR—VR Fig.3 CT—VR 第2页 共5页 BAT54A 二、SOT-23 外形尺寸（SOT-23 DIMENSION） 三、焊盘尺寸设计 SOT-23 Suggested Layout 第3页 共5页 BAT54A 四、包装方式 Packings 封装形式 SOT-23 卷盘尺寸 7″ 只/卷 内盒尺寸 卷盘/内盒 只/内盒 外箱尺寸 内盒/外箱 只/外箱 190X190X135㎜ 10 30000 430 X 400 X 215㎜ 6 180K 203X203X195㎜ 15 45000 440 X 440 X 230㎜ 4 180K 3000 第4页 共5页
