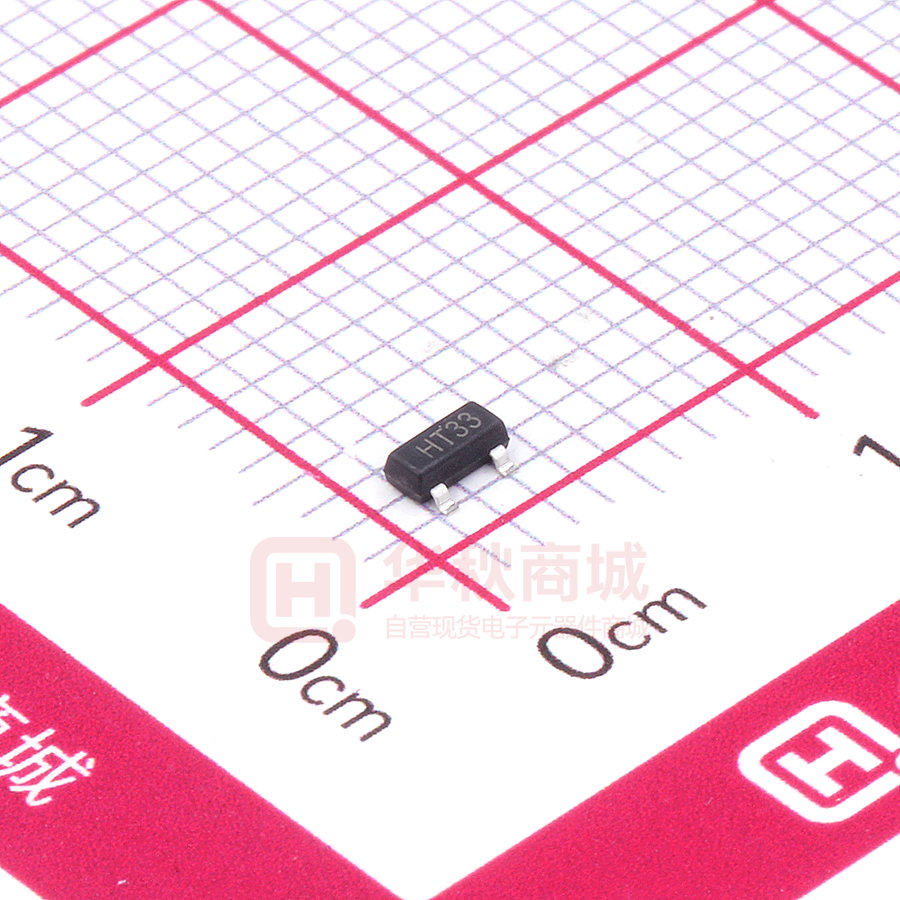

HT7533

ＨＴ７５ＸＸ 特点 产品概括 低功耗的高压稳压器，最高输入电压可 达 24V，输出电压范围为 2.0V～5.0V。 ● 低功耗 ● 低跌落电压 ● 低温漂 它具有高精度的输出电压、极低的供电 电流、极低的跌落电压等特点。 ● 高精度的输出电压：容差为+3% ● 封装形式：TO-92;SOT-89;SOT23-3 75XX 系列是采用 CMOS 工艺制造， 应用 ● 电池等电源的供电设备 ● 各种通信设备 ● 音频/视频设备 产品指南： 75XX XX 输出电压为 3.3V 33 型号选择 名称 75XX 最高输入 电压(V) 输出电压 (V) 7530 24 3.0 7533 24 3.3 7536 24 3.6 7544 24 4.4 7550 24 5.0 型号 框图 www.tw-gmc.com 1 容差 封装形式 +3% +3% +3% +3% +3% TO-92 SOT-89 SOT23-3 ＨＴ７５ＸＸ VDD VOUT + Vref GND 引脚排列 SOT-23 极限参数 www.tw-gmc.com 参数 极限值 单位 输入电压 -0.3~24 V 功耗 存储温度 200 -50～125 mW ℃ 工作温度 -25～70 ℃ 2 ＨＴ７５ＸＸ 工作参数 ◆7530 符号 T OP T=25℃ 典型值 最大值 参数 测试条件 最小值 输出电压 输出电流 VIN ＝5V，IOUT＝10mA VIN ＝5V 2.91 60 3 100 3.09 － V mA 负载调节 VIN ＝5V，1mA≤IOUT ≤ － 60 150 mV VDIF 跌落电压 100mA IOUT＝1mA － 100 － mV ISS 静态电流 Δ VOUT /(Δ VIN * VOUT) VOUT IOUT △VOUT 单位 － 2 3 µA Line VIN ＝5V，空载 4V≤VIN ≤24V，IOUT＝1mA － 0.2 － ％/V VIN Regulation 输入电压 － － － Δ VOUT /Δ 温度系数 VIN ＝5V，IOUT＝10mA，0℃ ≤Ta≤70℃ － +0.45 24 － V mV/℃ Ta ◆7533 T OP T=25℃ 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN ＝5V，IOUT＝10mA 3.201 3.3 3.399 V IOUT 输出电流 VIN ＝5.5V 100 － mA 负载调节 VIN ＝5.5V，1mA≤IOUT≤ 100mA 60 － 60 150 mV VDIF ISS 跌落电压 静态电流 IOUT＝1mA VIN ＝5.5V，空载 － － 100 2 － 3 mV µA Δ VOUT /(Δ 4.5V≤VIN ≤24V，IOUT＝ 1mA － 0.2 － ％/V VIN Line Regulation 输入电压 － － － Δ VOUT /Δ 温度系数 VIN ＝5.5V，IOUT＝10mA， 0℃≤Ta≤70℃ － +0.5 24 － V mV/℃ △VOUT VIN * VOUT) Ta ◆7536 T OP T=25℃ 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN ＝5V，IOUT＝10mA 3.492 3.6 V IOUT 输出电流 VIN ＝5.6V 100 mA 负载调节 VIN ＝5.6V，1mA≤IOUT≤ 100mA 60 － 3.708 － 60 150 mV VDIF ISS Δ VOUT /(Δ 跌落电压 静态电流 － － 100 2 － Line IOUT＝1mA VIN ＝5.6V，空载 4.6V≤VIN ≤24 V，IOUT＝ － 0.2 3 － mV µA ％/V VIN * VOUT) Regulation 1mA VIN 输入电压 － 24 V △VOUT www.tw-gmc.com － 3 － ＨＴ７５ＸＸ Δ VOUT /Δ Ta 温度系数 VIN ＝5.6V，IOUT＝10mA， 0℃≤Ta≤70℃ － +0.6 ◆7544 － mV/℃ T OP T=25℃ 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 输出电流 VIN ＝6V，IOUT＝1mA VIN ＝6.4V 4.4 100 4.532 － V mA 负载调节 VIN ＝6.4V，1mA≤IOUT≤ 100mA 4.268 60 － 60 150 mV 跌落电压 静态电流 IOUT＝1mA VIN ＝6.4V，空载 － － 100 － mV 2 Line Regulation － 0.2 3 － µA ％/V VIN * VOUT) 5.4V≤VIN ≤24 V，IOUT＝ 1mA VIN 输入电压 － － － Δ VOUT /Δ 温度系数 VIN ＝6.4V，IOUT＝10mA， 0℃≤Ta≤70℃ － +0.7 24 － V mV/℃ IOUT △VOUT VDIF ISS Δ VOUT /(Δ Ta ◆ 7550 T OP T=25℃ 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN ＝7V，IOUT＝10mA 4.85 5 V IOUT 输出电流 VIN ＝7V 100 mA 负载调节 VIN ＝7V，1mA≤IOUT≤ 100mA 60 － 5.15 － 60 150 mV VDIF 跌落电压 IOUT＝1mA － 100 － mV ISS 静态电流 VIN ＝7V，空载 － 2 Δ VOUT /(Δ 6V≤VIN ≤24V，IOUT＝1mA － 0.2 µA ％/V VIN Line Regulation 输入电压 3 － － － － Δ VOUT /Δ 温度系数 VIN ＝7V，IOUT＝10mA， 0℃≤Ta≤70℃ － +0.75 24 － V mV/℃ △VOUT VIN * VOUT) Ta www.tw-gmc.com 4 ＨＴ７５ＸＸ 应用电路 1、基本电路 75XX 2、高输出电流稳压电路 75XX 3、短路保护电路 75XX www.tw-gmc.com 5 ＨＴ７５ＸＸ 4、提高输出电压电路 75XX VOUT＝Vxx（1＋R2/R1）＋Iss*R2 75XX VOUT＝Vxx＋VD1 5、电流调节电路 75XX IOUT = VXX/RX + ISS www.tw-gmc.com 6 ＨＴ７５ＸＸ 6、双端输出电路 75XX 71XX 注示：“××”代表输出电压 封装尺寸图 1、TO-92 符号 最小值（mm） 最大值（mm） A 3.300 3.700 A1 1.100 1.400 b 0.380 0.550 c 0.360 0.510 D 4.400 4.700 D1 3.430 E 4.300 www.tw-gmc.com 4.700 7 ＨＴ７５ＸＸ e 1.270 TYP e1 2.440 2.640 L 14.100 14.500 Φ h 1.600 0.000 0.380 符号 最小值（mm） 最大值（mm） A 1.400 1.600 b 0.320 0.520 b1 0.360 0.560 c 0.350 0.440 D 4.400 4.600 D1 1.400 1.800 E 2.300 2.600 E1 3.940 4.250 2、SOT-89-3 e www.tw-gmc.com 1.500TYP e1 2.900 3.100 L 0.900 1.100 8
