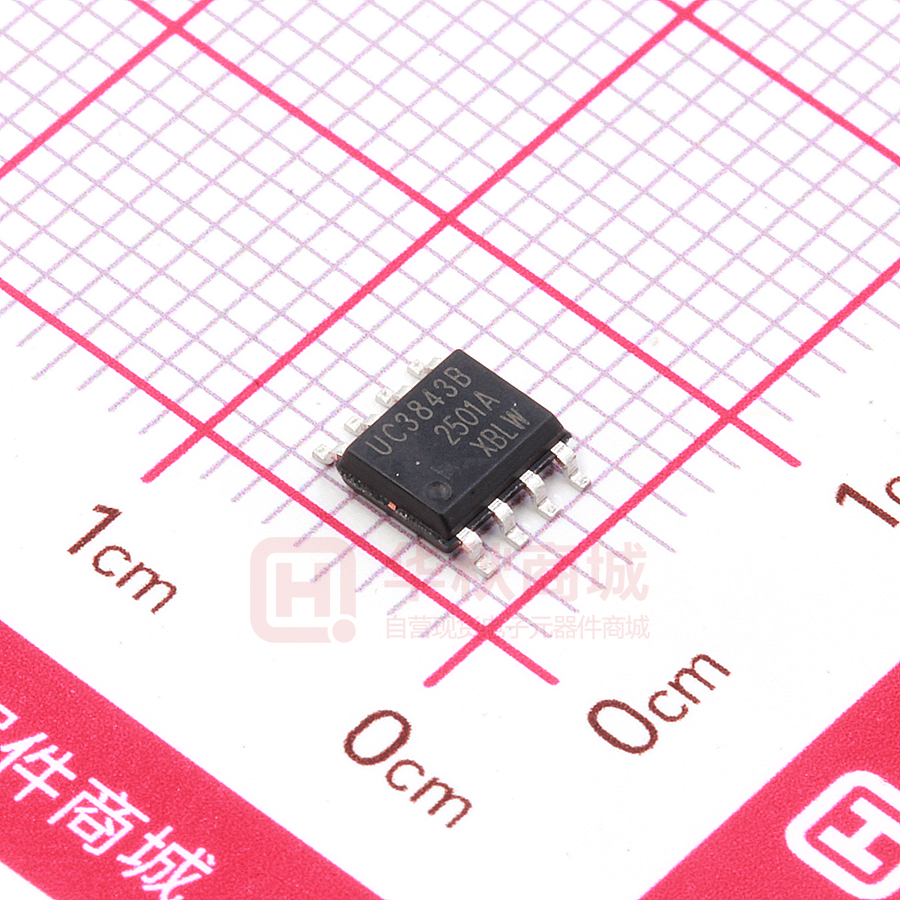

UC3843BDTR

UC3843BDTR

  • 厂商:

    XBLW(芯伯乐)

  • 封装:

    SOP8_150MIL

  • 描述:

    电流型脉宽调制器,工作电压(Vcc)(v)30V,频率Freq ((Hz) 500khz,功耗 PD(Typ)1W

  • 数据手册
  • 价格&库存
UC3843BDTR 数据手册
XBLW UC3843 电流型脉宽调制器 1、 概 述 3843 是 专 为 离 线 和 DC - D C 开 关 电 源 应 用 设 计 的 恒 频 电 流 型 PW M 控 制 器 。 内 部 包 含 温 度 补 偿 精 密 基 准 、 供 精 密 占 空 比 调 节 用 的 可 调 振 荡 器 、高 增 益 误 差 放 大 器 、 电 流 传 感 比 较 器 和 适 合 作 功 率 MO SFE T 驱 动 用 的 大 电 流推挽输出级以及单周期回滞式限流欠压锁定、死区可 调、单 脉冲计数拴锁等保护电路。 3843 采 用 SOP 8 和 DI P8 封 装 。 2、 主 要 特 点  自动前馈补偿。  启 动 电 流 小 ( < 0.5 mA ) 。  具有徊滞特性的欠压锁定  最大占空比箝制  工 作 频 率 可 达 500k Hz 3、 订 购 信 息 封装 丝印 包装 包装数量 XB LW UC 3 8 4 3 A N DI P- 8 UC 3 8 4 3 A N 管装 20 0 0 / 盒 XB LW UC 3 8 4 3 B D T R SO P - 8 UC 3 8 4 3 B 编带 25 0 0 / 盘 产品型号 4、 管 脚 说 明 XBLW version 1.0 文档仅供参考,实际应用测试为准 www.xinboleic.com          技术支持热线:4009682003 第 1 页 共 10 页 XBLW UC3843 电流型脉宽调制器 管脚序号 管脚名称 符号 描述 1 比较端 COMP 2 电压反馈输入 VFB 3 电流传感器 SENSE 4 振荡端 R T /C T 5 地 GN D 6 输出 OU T PU T 7 电源 V CC 控制集成电路的正电流。 8 基准电压 VREF 基 准 电 压 的 输 出 , 它 经 电 阻 RT 向 电 容 CT 提 供 充 电 电 流 。 是误差放大器的输出,可以用作回路补偿。 误差放大器的反相输入,通常通过一个电阻分压器和开关 电源连接。 一个和电感线圈的电流成比例的电压连接到这个输入端, PMW 在 该 端 检 测 到 的 电 压 决 定 输 出 是 否 关 断 。 将 RT 和 Vr ef 相 连 , 将 CT 和 地 相 连 以 控 制 振 荡 器 频 率 和 最 大 输 出 占 比 。 最 高 频 率 可 达 500k Hz 。 地 输 出 直 接 驱 动 功 率 MOS FE T 的 栅 极 ,高 达 1.0 A 的 峰 值 电 流由此管脚输出或及入。 5、 功 能 框 图 XBLW version 1.0 文档仅供参考,实际应用测试为准 www.xinboleic.com          技术支持热线:4009682003 第 2 页 共 10 页 XBLW UC3843 电流型脉宽调制器 6、 极 限 参 数 极 限 值 ( 绝 对 最 大 额 定 值 , 若 无 其 它 规 定 , Ta mb =2 5 ℃ ) 参数 符号 电源电压 V CC 输出电流 IO 输出能量 规 范 值 最小 单位 最大 30 V 1 A W 5 J 误差放大器输出吸电流 IO 10 mA 电流传感和电压反馈输入 Vin 5.5 V 工作结温 Tj 150 ℃ 功耗 PD 1 W -1 -0. 3 工作环境温度 T amb 0 70 ℃ 贮存温度 Tstg -55 150 ℃ 7、 电 气 特 性 ( 若 无 其 它 规 定 , V C C =15 V 【 注 2】 , Ta = 0~ 70 ℃ 【 注 3】 , R T =1 0K , C T =3. 3nF 特性 测试条件 符号 规 范 值 单位 最小 典型 最大 4.9 5 5.1 V 基准部分 基准输出电压 Tj = 25 ℃ Io= 1m A Vr ef 线性调整率 12V ≤Vi ≤ 25 V ⊿ Vr ef 6 20 mV 负载调整率 1mA ≤ Vi ≤ 20m A ⊿ Vr ef 6 25 mV 输出噪声电压 10H z ≤ f ≤10kH z Vn 50 短路输出电流 Ta = 25 ℃ Isc -30 -10 0 -18 0 mA 振荡频率 Tj =2 5 ℃ fos c 47 52 57 kHz 振荡电压特性 Vcc = 12V to 25V ⊿ fos c/ ⊿ V - 0.2 1 % 振荡温度特性 Ta = T lo w to Th i gh ⊿ fos c/ ⊿ T - 5 - % 振荡幅度 peak to peak Vo sc - 1.6 - V μV 振荡器部分 XBLW version 1.0 文档仅供参考,实际应用测试为准 www.xinboleic.com          技术支持热线:4009682003 第 3 页 共 10 页 XBLW UC3843 电流型脉宽调制器 Tj = 25 ℃ 放电电流 Idi s chg 7.8 8.3 8.8 mA 2.4 2 2.5 2.5 8 V -0. 1 -2 μA 误差放大器部分 输入电压 Vpi n1 =2 .5V V fb 输入偏置电流 Vf b= 5V Ibi as 开环电压增益 2V ≤Vo ≤ 4V G vo l 65 90 dB 单位增益带宽 Tj = 25 ℃ BW 0.7 1 MHz 电源纹波抑制比 12V ≤Vi ≤ 25 V PSR R 60 70 dB 输出灌电流 Vpi n2 =2 .7V , V pi n1 =1 .1V Isink 2 12 mA 输出吸电流 Vpi n2 =2 .3V , V pi n1 =5 V Isource -0.5 -1 mA 输出高电平 Vpi n2 =2 .3V ,Rl = 15k Ω to Gr oun d V OH 5 6.2 V 输出低电平 Vpi n2 =2 .7V , Rl = 15 k Ω to pi n8 V OL 增益 【 注 1& 2】 Av 最大输入信号 Vpi n 1= 5V 【 注 1 】 V3 电源抑制比 12V ≤V i ≤ 25 V 【 注 1 】 0.8 1.1 V 2.8 5 3 3.1 5 V/ V 0.9 1 1.1 V 电流传感部分 输入偏置电流 传输延迟 电流传感输入到输出 SVR 70 dB Ib -2 -10 μA TP L H( in /o ff ) 15 0 300 ns 0.1 0.4 V 1.6 2.2 V 输出部分 输出低电平 输出高电平 Is in k= 20 mA Is in k= 20 0mA Is our ce = 20 mA Is our ce = 200 mA 欠压锁定的输出电压 Vcc = 6V , Is in k= 1m A 输出电压上升时间 输出电压下降时间 VO L VO H 13 13 .5 V 12 13 .5 V Vol s 0.7 1.2 V Tj = 25 ℃ Cl = 1nF 【 注 3】 tr 50 150 ns Tj = 25 ℃ Cl = 1nF 【 注 3】 tf 50 150 ns 欠压锁定部分 起动电压 Vt h 7.8 8.4 9 V 维持电压 Vc c( mi n) 7.0 7.6 8.2 V Dm ax 94 96 100 % PWM 部 分 最大占空比 XBLW version 1.0 文档仅供参考,实际应用测试为准 www.xinboleic.com          技术支持热线:4009682003 第 4 页 共 10 页 XBLW UC3843 电流型脉宽调制器 最小占空比 Dm in 0 % Is rt 0. 12 0.3 mA Ii 12 17 mA 整个器件 启动电流 Vi = 14V 工作电源电流 Vpi n 2= Vp i n3= 0V 电流齐纳电压 Ii = 25m A Vi z 30 36 注: 1. 输 入 电 压 : 95V ac ~1 30V ac ( 50H z/ 60 Hz ) 2. 线 形 隔 离 : 3850 V 3. 开 关 频 率 : 40kH z 4. 效 率 : 满 负 荷 70% 5. 输 出 电 压 : A+ 5V 5%/ - 5% : 1A~ 4 A 负 载 , 脉 动 电 压 : 50m Vp -p ma x B+ 1 2V 3% / -3 % : 0.1 A~ 3A 负 载 , 脉 动 电 压 : 10 0m Vp -p ma x C- 12 V 3%/ - 3% : 0. 1A ~ 3A 负 载 , 脉 动 电 压 : 10 0m Vp -p ma x 8、 应 用 电 路 图 XBLW version 1.0 文档仅供参考,实际应用测试为准 www.xinboleic.com          技术支持热线:4009682003 第 5 页 共 10 页 V XBLW UC3843 电流型脉宽调制器 9、 使 用 说 明 9.1 、 振 荡 部 分 外 围 元 件 RT 和 CT 决 定 振 荡 频 率 和 最 大 占 空 比 ,如 下 图 所 示 ,充 放 电 时 间 由 下 式 表 示 。 充 电 时 间 : tc = 0.5 5R T *C T 放 电 时 间 : ta ≈ RT * CT * l n{( 0. 006 3R T - 2.7 )/ ( 0.0 063 R T -4) } 9.2 、 误 差 放 大 器 该 放 大 器 的 开 环 增 益 可 达 80dB , 开 环 条 件 下 , 频 率 特 性 如 图 所 示 。 内 部 有 2.5 V 基 准 电 压 , 加 在 放 大 器 的 正 端 , 取 样 电 压 经 R1 、 R2 分 压 加 在 放 大 器 的 负 端 输 入 , 负 反 馈 电 阻 Rf 可 以 调 节 闭 环 增 益 的 大 小 。 XBLW version 1.0 文档仅供参考,实际应用测试为准 www.xinboleic.com          技术支持热线:4009682003 第 6 页 共 10 页 XBLW UC3843 电流型脉宽调制器 9.3 、 电 流 传 感 比 较 器 取 样 电 压 经 误 差 放 大 器 放 大 后 ,送 至 电 流 传 感 比 较 器 转 换 成 电 流 方 式 控 制 脉 宽 。 另 外 , 电 流 传 感 比 较 器 起 着 过 电 流 保 护 作 用 , 最 大 输 出 电 流 Im ax=( N* 1V ) /R s , N 为变压器初级匝数之比。 9.4 、 推 挽 输 出 3843 脉 冲 方 波 能 直 接 驱 动 场 效 应 管 , 它 具 有 ±1A 峰 值 的 驱 动 电 流 。 XBLW version 1.0 文档仅供参考,实际应用测试为准 www.xinboleic.com          技术支持热线:4009682003 第 7 页 共 10 页 XBLW UC3843 电流型脉宽调制器 9.5 、 欠 电 压 锁 定 电 路 3843 内 有 欠 电 压 锁 定 电 路 ( UV L 0 ) , 启 动 电 压 、 关 断 电 压 小 于 10V , 这 样 能 使 开 关 电 源 工 作 稳 定 , 不 受 电 网 波 动 的 影 响 , 另 外 内 部 采 用 5V 能 隙 基 准 电 源 , 非 常精确和稳定。 9.6 、 典 型 工 作 框 图 XBLW version 1.0 文档仅供参考,实际应用测试为准 www.xinboleic.com          技术支持热线:4009682003 第 8 页 共 10 页 XBLW UC3843 电流型脉宽调制器 9.7 、 时 序 图 10、 封 装 机 械 数 据 DI P 8 XBLW version 1.0 文档仅供参考,实际应用测试为准 www.xinboleic.com          技术支持热线:4009682003 第 9 页 共 10 页 XBLW UC3843 电流型脉宽调制器 SOP 8 声明:  深圳芯伯乐电子有限公司保留产品说明书的更改权,恕不另行通知!客户在下 单前,需确认获取的资料是否为最新版本,并验证相关信息的完整性。  任何半导体产品在特定的条件下都有失效或发生故障的可能,买方有责任在使 用深圳芯伯乐电子有限公司产品进行系统设计和整机制造时遵守安全标准,并 采取相应的安全措施,以避免潜在失败风险可能造成人身伤害或财产损失情况 的发生!  产 品 性 能 提 升 永 无 止 境 ,深 圳 芯 伯 乐 电 子 有 限 公 司 将 竭 诚 为 客 户 提 供 性 能 更 佳 、 质量更优的集成电路产品。 XBLW version 1.0 文档仅供参考,实际应用测试为准 第 10 页 共 10 页 www.xinboleic.com          技术支持热线:4009682003
