深圳市首韩科技有限公司
SHENZHEN SHOUHAN TECHNOLOGYCO.,LTD
Tel: 0755-27597601 Fax: 0755-27597491
认
FOR APPROVAL
客
有
限
公
SPECIFICATION
书
司
承
户 Customer:
科
技
产品名称 Project:
规格型号 Part No:
针座
韩
1.0-2P WT
首
贵公司承认印 Approal slgnatures
签
章/Signatures
深
圳
市
料 号/Part No.
日期 Date:
拟制/Drawn
李春风
审核/Check
钟华华
批准/Approved
罗孝金
1
深圳市首韩科技有限公司
1、 SCOPE: (适用范围)
1.1
This specification covers production and inspection of Connector.
本规范内容适用于本公司普通系列型条形连接器(针座)产品的生产与检验.
2、 USE CONDITION:
2.1
(使用条件)
Ambient temperature Range:-20℃~+85℃
司
环境温度:-20℃~+85℃
2.2 Applicable PC board thickness:0.6~1.2mm
公
适用 PC 板厚度:0.6~1.2 mm
3、 Appearance and Dimension:(外观及尺寸)
Appearance:Product surface without defect、dirt、crack、and mechanical damang,
限
3.1
Contact without rust,plating not oxided and not peeled.
技
有
产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤;接触件无锈蚀、镀层
氧化、脱落等现象.
3.2
Dimension:According to drawings
外形尺寸:依照附图
Exchangable:Exchangable with same specification products.
科
3.3
4、Material:
料
P/N
零件名称
Terminal
端子
圳
Housing
孔 座
深
OpeningWafer
开口针座
Lips Wafer
闭口针座
Tiepian Wafer
卧贴针座
立贴针座
Type
类 型
Material
材 料
Finish
表面处理
Phosphor bronze
锡青磷铜 厚 0.15mm
Tin Plating:3~4μm
镀锡:3~4μm
市
首
材
韩
互换性:相同规格应能互换
Contact
插 簧
Plastic
塑 壳
Contact
插 针
Plastic
塑 壳
Contact
插 针
Plastic
塑 壳
Contact
插 针
Solder tabs
焊护耳
Plastic
塑 壳
Nylon66
UL94V-0
Phosphor bronze
锡青磷铜 厚 0.30mm
Nylon46
UL94V-0
Phosphor bronze
锡青磷铜 厚 0.30mm
PBT
UL94V-0
Phosphor bronze
锡青磷铜 厚 0.30mm
Phosphor bronze
锡青磷铜 厚 0.25mm
Nylon46
UL94V-0
Expiain
说 明
Color:White
颜色:白色
Tin Plating:3~4μm
镀锡:3~4μm
Color: Beige
颜色:米色
Gold Plating:3~4μ〃m
镀金:3~4μ〃m
Color: White
颜色:白色
Tin Plating:3~4μm
镀锡:3~4μm
Tin Plating:3~4μm
镀锡:3~4μm
Color: Beige
颜色:米色
RoHS
Comp liant
深圳市首韩科技有限公司
5、Electriacl Performance:
电 气 性 能
Ltem
项目
5.1
Voltage Rated
额定电压
5.2
Current Rated
额定电流
Requirement
技术要求
50V AC DC
0.5A AC DC
5.3
Contact Resistance
5.4
Insulation Resistance
司
N0.
序号
≤30 mΩ
公
接触电阻
≥500MΩ
限
绝触电阻
Dielectric Strength
5.5
≥500V AC/minute
6、Mechanical Performance:
机械性能
技
有
耐压
Ltem
项 目
6.1
Male contact Retention force
PIN 针固定力
≥15N
per pin
6.2
Female contactRetention force
端子固定力
≥15N
per pin
6.3
Plug-in force
插入力
≤3N
Plug-out force
拔出力
≥0.5N
韩
市
首
6.4
科
N0.
序号
深
圳
7、Endurance Characteristics:
环 境 性 能
N0.
Ltem
序号
项 目
7.1
Soldering rest
可焊性
Resistance to soldering Heat
耐焊接热
per pin
per pin
Requirement
技术要求
Time:2.5±0.5S 时间:2.5±0.5S
Temperature:260±5℃ 温度:260±5℃
Area of Soldering: ≥95% 焊锡面积:≥95%
Time:5±1S
7.2
Requirement
技术要求
时间:5±1S
Temperature:260±5℃ 温度:260±5℃
Appearance:N0 Damage 外观:无损坏
深圳市首韩科技有限公司
Time:96h 时间:96 小时
Temperature:+85±3℃ 温度:+85±3℃
Heat test
耐热性
7.3
Appearance:N0 Damage 外观:无损坏
Contact resistance: ≤20 mΩ 接触电阻:≤20 mΩ
Time:48h 时间:48 小时
司
Temperature:-25±3℃ 温度:-25±3℃
Cold test
耐冷性
7.4
Appearance:N0 Damage 外观:无损坏
公
Contact resistance:≤20 mΩ 接触电阻:≤20 mΩ
Low temperature:-25±3℃ 低温:-25±3℃
For 5 cycles.test after keeping in Normal
Condition for 30 min.
5 次循环后,放置在正常环境中 30 分钟,在进
行测试
Appearance: N0 Damage 外观:无损坏
技
有
Temperature Cycling
温度循环
7.5
限
High temperature:-85±3℃ 高温:-85±3℃
韩
科
Contact resistance: ≤20 mΩ 接触电阻:≤20mΩ
7.6
深
圳
市
首
lnvariab lenes humidity
恒定湿热
7.7
Salt Spray
盐雾试验
Temperature:60±2℃ 温度:60±2℃
Relative humidity:90%-96% RH
相对湿度:90%-96% RH
Tim:96h 时间:96 小时
Appearance:N0 Damage 外观:无损坏
Contact resistance: ≤20 mΩ 接触电阻:≤20 mΩ
lnsulation Resistance: ≥100MΩ 绝缘电
阻:≥100 MΩ
Salt concentration: 5±1% 浓度:5±1%
Temperature:35±2℃ 温度:35±2℃
Tim:16±2h 时间:16±2 小时
After salt is removed by running wafer and A
drop is removed ,it is measured.
把试验样品从试验箱顶悬挂下来,采用浓度
(5±1)%的 氯化钠溶液,连续雾化 16 小时, 试
验后用流动的蒸馏水 轻轻洗去表面沉积物, 在常
温常驻湿条件下恢复 1-2 小时,外观无损伤
Appearance:N0 Damage 外观:无损坏
Contact resistance: ≤20 mΩ
接触电阻:≤20 mΩ
司
公
限
有
科
技
韩
首
市
圳
深
Pin位有:2-20P可选
深圳市首韩科技有限公司
李春风
张栋
罗孝金
1
2
3

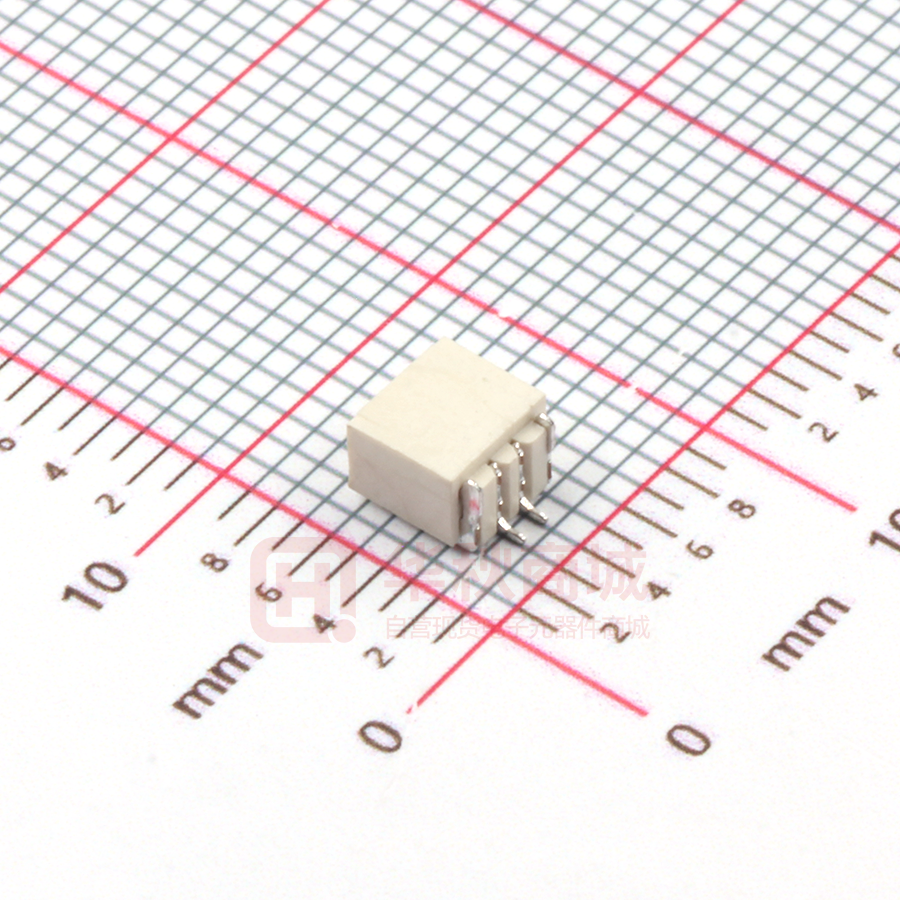

产品名称:1.0-2P WT
4
5
标记
间距:1.0mm
处数
6
更改前内容 更改后内容
签名
年、月、日
A
A
C±0.1
B
1.75
3.60
3.14
3.05±0.1
1.0卧式贴片
1.0WT-2P
1.0WT-3P
1.0WT-4P
1.0WT-5P
1.0WT-6P
1.0WT-7P
1.0WT-8P
1.0WT-9P
1.0WT-10P
1.0WT-11P
1.0WT-12P
1.0WT-13P
1.0WT-14P
1.0WT-15P
1.0WT-16P
1.0WT-17P
1.0WT-18P
1.0WT-19P
1.0WT-20P
1.0±0.02
A±0.1
C
2.720
B±0.1
0.800
1.00
1.600
1.15
材料
2.300
3.600
比例
D
1.0
>20
±0.25
>10≤20
±0.2
>3≤10
±0.15
≤3
±0.10
尺寸范围
公
Nylon
1:1
版次
重量
2
3
4
B-(mm)
1.00mm
2.00mm
3.00mm
4.00mm
5.00mm
6.00mm
7.00mm
8.00mm
9.00mm
10.00mm
11.00mm
12.00mm
13.00mm
14.00mm
15.00mm
16.00mm
17.00mm
18.00mm
19.00mm
C-(mm)
3.50mm
4.50mm
5.50mm
6.50mm
7.50mm
8.50mm
9.50mm
10.50mm
11.50mm
12.50mm
13.50mm
14.50mm
15.50mm
16.50mm
17.50mm
18.50mm
19.50mm
20.50mm
21.50mm
4.00mm
5.00mm
6.00mm
7.00mm
8.00mm
9.00mm
10.00mm
11.00mm
12.00mm
13.00mm
14.00mm
15.00mm
16.00mm
17.00mm
18.00mm
19.00mm
20.00mm
21.00mm
22.00mm
设计/日期
审核/日期
批准/日期
李春风
钟华华
罗孝金
初 始
日 期
2019.6.12
深圳市首韩科技
有限公司
差
5
B
C
94v-0 or ul
第1页 共1页
未 注 公 差
1
9tul
A-(mm)
6
D
