GM8023
高压大电流驱动芯片
概述
GM8023 是一款高压大电流继电器驱动芯片,芯片具有低静态功耗以及强驱动能力。芯片内置了 H-桥结
构的功率驱动电路,其输出可直接与继电器连接,在输入逻辑信号电平的控制下,可实现磁保持继电器触点
的闭合和断开。应用电路无需其他外围元器件的需求,具有小体积,低功耗和可靠性高的特点。
GM8023 提供 SOP-8 和 SOT23-6 两种封装形式。
特点
宽的工作电压 5 – 42V
最大工作电流 800mA
低静态功耗 2uA
兼容各类单片机逻辑电平信号
内置输入信号防噪声处理电路
内置电感性负载电流的反冲保护电路
订货信息
订货代码
封装形式
包装方式
数量
GM8023A
SOP-8
编带卷盘
2500/盘
GM8023B
SOT23-6
编带卷盘
3000/盘
引脚逻辑图和功能框图
图 1 GM8023 引脚逻辑图和系统框图
杭州捷茂微电子有限公司
1/ 6
GM8023
高压大电流驱动芯片
引脚描述
引脚编号
符号
描述
SOP8
SOT23-6
1
4
OUTA
2
-
NC
空
3
3
INA
A 路输入
4
2
GND
地
5
1
OUTB
B 路输出
6
-
NC
空
7
6
INB
B 路输入
8
5
VDD
电源
A 路输出
极限参数
符号
参数
值
单位
VIN
VDD-GND 电压范围
-0.4~+50
V
VIO
其他引脚的电压范围
GND - 0.3~7
V
TJ
最大结温
150
℃
TSTG
存储温度范围
-65~150
℃
PTR
热阻(结-环境)
120
℃/W
VESD(HBM)
静电放电电压(人体模型)
8000
V
VESD(MM)
静电放电电压(机器模型)
200
V
电气参数
测试条件:TA=25°C, 除非另有说明。
符号
描述
VDD_MAX
工作电压
IVDD
静态电流
IA/B
输入逻辑偏置电流
VTH_H
测试条件
最小
典型
最大
单位
5
-
42
V
INA=INB=0V, VDD=12V
-
2
-
μA
INA=INB=5V
-
7
20
μA
输入逻辑高电平
-
2.0
-
V
VTH_L
输入逻辑低电平
-
1.4
-
V
RDS(ON)PMOS
输出导通电阻 RPMOS
VDD=12V, RLOAD=100Ω
-
5
7.0
Ω
RDS(ON)NMOS
输出导通电阻 RNMOS
VDD=12V, RLOAD=100Ω
-
2
2.5
Ω
TDEGLITCH
输入噪声消隐时间
1
-
10
μs
杭州捷茂微电子有限公司
2/ 6
GM8023
高压大电流驱动芯片
逻辑功能表
INA
INB
OUTA
OUTB
0
0
高阻
高阻
0
1
0
1
1
0
1
0
1
1
高阻
高阻
详述
相比于传统继电器驱动器芯片 GM8023 进行了优化设计,增加了最大耐压值,VDD,OUTA,OUTB 三
个高压端口直流耐压均达到 50V。同时为了能够有效驱动较小内阻的三相继电器,GM8023 减小了功率管内
阻,在 VDD=12V, RLOAD=100Ω的测试条件下 GM8023 内阻低至 7Ω(RPMOS+RNMOS),能够有效驱动三相继
电器或是多个普通单相继电器并联网络,最大驱动电流可达到 800mA。
由于继电器线圈具有较大的寄生电感,电感两端电流不能瞬变。当继电器关断时候如果不经过特殊设计
处理来合理的泄放电感电流,会造成继电器产生严重的振铃现象,这种振铃不仅会干扰继电器的正常工作,
振铃产生的瞬态高压也会损坏继电器驱动芯片或者减小芯片的使用寿命。GM8023 采用特殊的防振铃电路设
计能够有效降低芯片振铃。
图 2 GM8023 带负载输出波形
图 3 GM8023 继电器关断波形
上图 2 和图 3 中,INA/INB 输入 2Hz 频率 50%占空比方波信号,输出 OUTA/OUTB 接内阻为 54Ω磁保
持继电器,VDD 电压 12V 时候,OUTA/OUTB 波形如图 2 所示,其中黄色波形为 OUTA 输出波形,蓝色波
形为 OUTB 输出波形,从图 2 中可以看出,继电器关断时候波形稳定未产生振铃现象。图 3 为图 2 继电器关
断时刻下降沿放大波形,从图 3 中可以看出,继电器关断后能在较短时间泄放继电器线圈电荷,同时 OUTB
未产生瞬态高压。
杭州捷茂微电子有限公司
3/ 6
GM8023
高压大电流驱动芯片
应用举例
GM8023 采用脉冲触发,只要输入脉冲按功能表状态触发,继电器就会有相应动作。例如在智能电表应
用中,根据控制需求给出相应参数的脉冲,即可驱动磁保持继电器动作。触发脉冲激励示意图,如下图 4 所
示,图 5 为典型应用示意图。
图 4 触发脉冲激励示意图
图 5 应用电路图
杭州捷茂微电子有限公司
4/ 6
GM8023
高压大电流驱动芯片
封装信息
SOP-8
符号
毫米
英寸
最小值
典型值
最大值
最小值
典型值
最大值
A
-
-
1.75
-
-
-
A1
1.25
-
1.55
-
-
-
b
0.33
-
0.51
-
-
-
c
0.17
-
0.26
-
-
-
D
4.70
-
5.10
-
-
-
E
5.80
-
6.20
-
-
-
E1
3.70
-
4.10
-
-
-
e
-
1.27
-
-
-
-
L
0.50
-
0.80
-
-
-
θ
0
-
8°
-
-
-
杭州捷茂微电子有限公司
5/ 6
GM8023
高压大电流驱动芯片

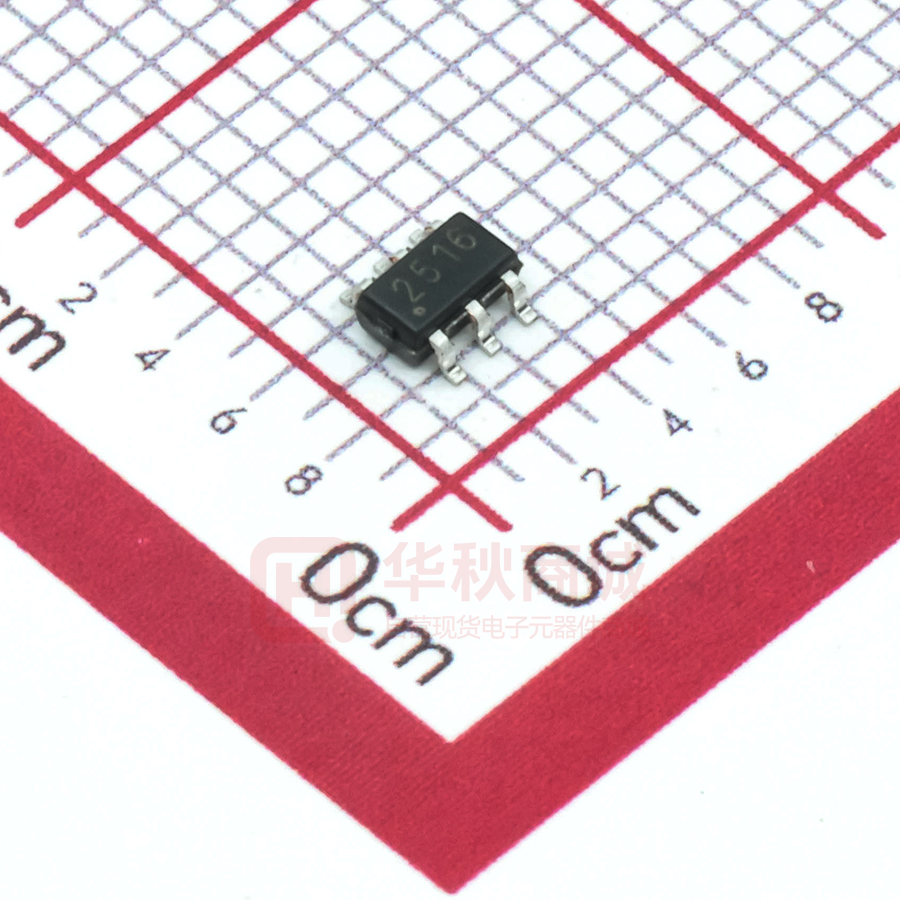

SOT23-6
符号
毫米
英寸
最小
典型
最大
最小
典型
最大
A
0.90
1.10
1.40
-
-
-
A1
0.90
1.10
1.30
-
-
-
b
0.30
0.40
0.50
-
-
-
c
0.10
0.15
0.25
-
-
-
D
2.70
2.90
3.10
-
-
-
E
2.50
2.80
3.10
-
-
-
E1
1.50
1.60
1.80
-
-
-
e
-
0.95
-
-
-
-
L
0.20
-
-
-
-
-
杭州捷茂微电子有限公司
6/ 6
